PSI-MOS-CNET/FO 850 E
-
Conversor com conector de fibra óptica
2313711
Conversor de fibra óptica com diagnóstico óptico integrado, para ControlNet, índice de dados 5 MBit/s, dispositivo terminal, interfaces: 1 x CNET, 1 x alarme, 1 x fibra óptica (B-FOC), 850 nm, para fibra de vidro/ PCF (multimodo)

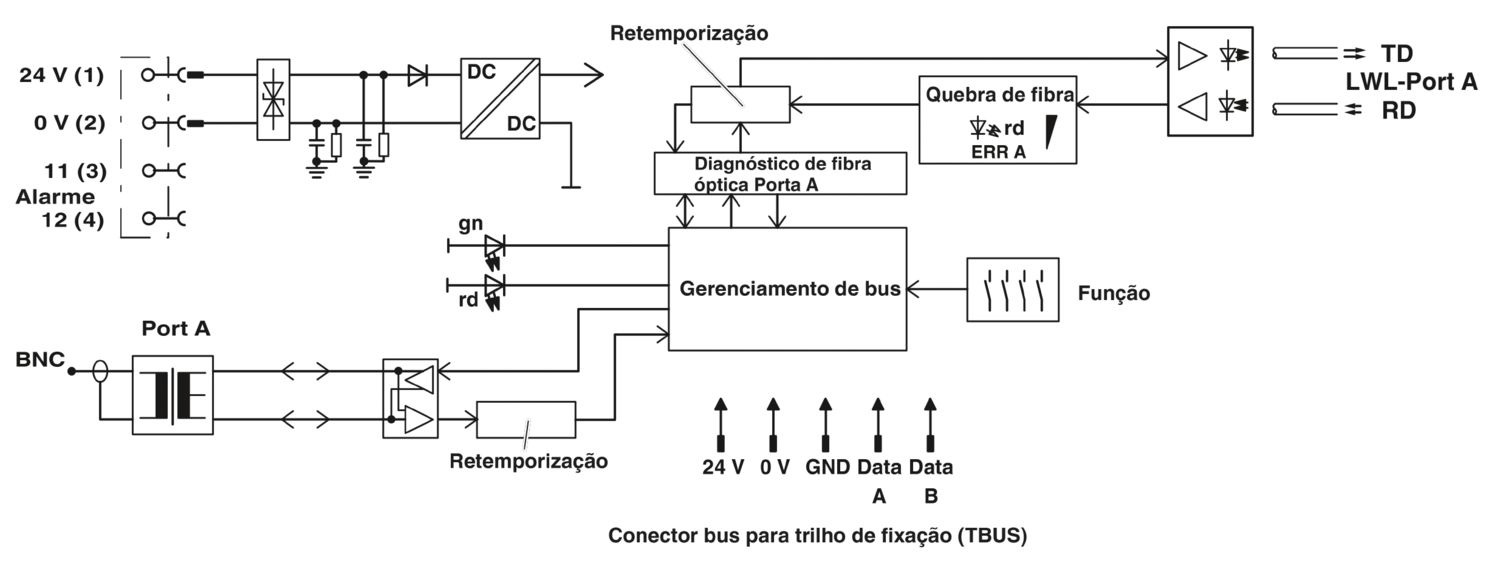

Detalhes do produto
| Restrição de uso | |
| Nota EMC | EMC: produto de classe A, veja a declaração do fabricante na área de download |
| Tipo de produto | Conversor de mídia |
| MTTF | 985 Anos (Padrão SN 29500, temperatura 25 °C, ciclo de trabalho 21 %) |
| 418 Anos (Padrão SN 29500, temperatura 40 °C, ciclo de trabalho 34,25 %) | |
| 173 Anos (Padrão SN 29500, temperatura 40 °C, ciclo de trabalho 100 %) | |
| MTBF | 297 Anos (Padrão Telcordia, temperatura: 25 °C, ciclo de trabalho: 21% (5 dias/semana, 8 h/dia)) |
| 47 Anos (Padrão Telcordia, temperatura: 40 °C, ciclo de trabalho: 34,25% (5 dias/semana, 12 h/dia)) |
| Separação galvânica | VCC // ControlNet™ |
| Potência de dissipação máxima com condição nominal | 2,4 W |
| Tensão de teste interface de dados / alimentação | 1,5 kVeff (50 Hz, 1 min.) |
| Alimentação | |
| Faixa de tensão de alimentação | 18 V DC ... 30 V DC (através de borne a parafuso plugável COMBICON) |
| Tensão nominal de alimentação | 24 V DC |
| Consumo de corrente típico | 100 mA (24 V DC) |
| Máximo consumo de energia | 110 mA |
| ≤ 2 A (Em caso de operação na estação composta, através de conector bus para trilho de fixação) | |
| Função | |
| Indicações de estado e de diagnóstico | Porta A (indicação de estado do módulo), sinal FO (qualidade do sinal de fibra óptica), ERR (rompimento da fibra óptica) |
| Comutar | |
| Denominação saída | Saída de relé |
| Quantidade de saídas | 1 |
| Tipo de contato de comutação | Elemento de contato |
| Tensão de comutação mínima | 18 V DC |
| Tensão de comutação máxima | 30 V DC |
| Corrente máx. em regime permanente | 500 mA |
| Alimentação | |
| Torque de aperto | 0,56 Nm ... 0,79 Nm |
| Distorção no bit de entrada | ± 35 % |
| Distorção no bit de saída | < 6,25 % |
| Sinal | ControlNet™ |
| Dados: condutor de fibra óptica óptico | |
| Potência de transmissão mínima | -17,9 dBm (50/125 µm) |
| -14,1 dBm (62,5/125 µm) | |
| -5,1 dBm (200/230 µm) | |
| Comprimento máx. de transmissão incl. 3 dB de reserva de sistema | 1200 m (F-K 200/230 8 dB/km com conector de montagem rápida) |
| 3100 m (com F-G 50/125 2,5 dB/Km) | |
| 3000 m (com F-G 62,5/125 3,0 dB/Km) | |
| Protocolo de transmissão | Protocolo transparente para interface ControlNet |
| Tipo de conexão | B-FOC (ST®) |
| Comprimento de onda | 850 nm |
| Sensibilidade de recepção mínima | -32,5 dBm (50/125 µm) |
| -32,5 dBm (62,5/125 µm) | |
| -32,1 dBm (200/230 µm) | |
| Meio de transmissão | Fibra PCF |
| Fibra de vidro multimodo | |
| Dados: Interface ControlNet, conforme EN 50170 | |
| Taxa de transmissão serial | 5 Mbit/s |
| Tipo de conexão | BNC 75 Ω |
| Comprimento de transmissão | ≤ 1000 m |
| Bitola do condutor flexível máx. | 2,5 mm² |
| Bitola do condutor flexível mín. | 0,2 mm² |
| Perfil do condutor rígido máx. | 2,5 mm² |
| Perfil do condutor rígido mín. | 0,2 mm² |
| Bitola do condutor AWG máx. | 14 |
| Bitola do condutor AWG mín. | 24 |
| Meio de transmissão | Cobre |
| Formato de arquivo/codificação | Serial assíncrono UART/NRZ |
| Desenho de medidas |
|
| Largura | 35 mm |
| Altura | 105 mm |
| Profundidade | 117 mm |
| Cor (Caixa) | verde (RAL 6021) |
| Material (Caixa) | PA 6.6-FR |
| Condutor de fibra óptica | |
| Tipos de fibra | 200/230 µm |
| 50/125 µm | |
| 62,5/125 µm | |
| Fibra PCF | |
| Fibra de vidro | |
| Resistência à vibração conforme EN 60068-2-6/IEC 60068-2-6 | : 5g, 10 ... 150 Hz, 2,5 h, no sentido XYZ |
| Impacto conforme a EN 60068-2-27/IEC 60068-2-27 | : 15g, duração 11 ms, impulso de choque semisenoidal |
| Condições ambientais | |
| Grau de proteção | IP20 |
| Temperatura ambiente (funcionamento) | -20 °C ... 60 °C |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
| Altitude | ≤ 5000 m (Limitação, ver declaração do fabricante para operação em altura) |
| Umidade do ar admissível (funcionamento) | 30 % ... 95 % (sem condensação) |
| CE | |
| Certificado | Conformidade CE |
| ATEX | |
| Identificação | II 3 G Ex nA IIC T4 Gc X |
| Observação | Observar as instruções especiais de instalação na documentação! |
| ATEX | |
| Identificação | II (2) G [Ex op is Gb] IIC |
| II (2) D [Ex op is Db] IIIC | |
| Certificado | PTB 06 ATEX 2042 U |
| UL, EUA / Canadá | |
| Identificação | 508 Listed |
| Compatibilidade eletromagnética | Conformidade com a diretriz EMC 2014/30/UE |
| Resistência contra interferência | EN 61000-6-2 |
| Emissão de interferências | |
| Normas/Disposições | EN 55011 |
| Descarga de eletricidade estática | |
| Normas / Determinações | EN 61000-4-2 |
| Descarga de eletricidade estática | |
| Descarga de contato | ± 6 kV |
| Descarga de ar | ± 8 kV |
| Observação | Critério B |
| Campo HF eletromagnético | |
| Normas / Determinações | EN 61000-4-3 |
| Campo HF eletromagnético | |
| Intensidade de campo | 10 V/m |
| Observação | Critério A |
| Transientes rápidos (Burst) | |
| Normas / Determinações | EN 61000-4-4 |
| Transientes rápidos (Burst) | |
| Entrada | ± 2 kV |
| Sinal | ± 2 kV |
| Observação | Critério B |
| Carga de picos de corrente (Surge) | |
| Normas / Determinações | EN 61000-4-5 |
| Carga de picos de corrente (Surge) | |
| Entrada | ± 0,5 kV |
| Sinal | ± 1 kV |
| Observação | Critério B |
| Interferência induzida | |
| Normas / Determinações | EN 61000-4-6 |
| Interferência induzida | |
| Observação | Critério A |
| Tensão | 10 V |
| Emissão de interferência | |
| Normas / Determinações | EN 55011 |
| Observação | Classe A, campo de aplicação industrial |
| Critérios | |
| Critério A | Indicação operacional normal dentro dos limites estabelecidos. |
| Critério B | Indicação operacional com perturbação temporária que o próprio equipamento corrige. |
| Livre de substâncias nocivas à película de verniz | segundo a norma central VW-Audi-Seat P-VW 3.10.7 57 65 0 |
| Tipo de montagem | Montagem em trilho de fixação |
Suas vantagens
Homologado para utilização na zona 2
Interface de fibra óptica com segurança própria (ex op is) para conexão direta nos equipamentos na zona 1
Contato de comutação sem potencial para o alarme antecipado em trechos críticos de condutor de fibra óptica
Diagnóstico óptico integrado para monitoramento permanente dos trechos de condutor de fibra óptica
Conexões plugáveis através de borne parafuso COMBICON
Disponibilidade de tensão de alimentação e sinais de dados através de conectores bus para trilho de fixação para a operação em conjunto
Combinável de forma modular através de conector bus para trilho de fixação com o repetidor de cobre PSI
Possível alimentação de tensão redundante através da fonte de alimentação do sistema opcional
Isolamento galvânico de alta qualidade entre todas as interfaces (ControlNet // portas de fibra óptica // alimentação // conector de trilhos de fixação)
