Os interruptores de parada de emergência Phoenix Contact são equipamentos de comutação eletromecânicos com função protetora. Eles são usados para o desligamento ou desativação segura de máquinas e instalações a fim de evitar ou reduzir lesões físicas e danos materiais. O portfólio abrange um sistema modular e também uma solução pré-configurada. Os interruptores modulares de parada de emergência são compostos pelos seguintes componentes: - Atuador PSR-ESS-M0-H100/...110/...120 - Suporte do módulo PSR-ESS-ACC-CB1-C...
PSR-ESS-ACC-CB1-NC-EF-SC
-
Contator
1396559
Contator para interruptores modulares de parada de emergência com contato NF positivamente guiado (NC) para o desligamento seguro, em combinação com um dispositivo de avaliação adequado, adequado até PL e (EN ISO 13849-1), SIL 3 (EN IEC 62061), montagem somente com 4 contatores
Detalhes do produto
| Nota sobre a aplicação | |
| Indicação sobre a aplicação | Somente para uso industrial |
| Tipo de produto | Contator |
| Família de produtos | Interruptores de parada de emergência modulares |
| Aplicação | Desligamento seguro |
| Montagem somente com 4 contatores | |
| Propriedades de isolamento | |
| Classe de proteção | II |
| Propriedades de isolamento | |
| Categoria de sobretensão | III |
| Grau de impurezas | 3 |
| Tensão de teste | 4 kV |
| Dados de contato | |
| Tensão | min. 5 V |
| máx. (ver corrente de limite de carga) | |
| Corrente | min. 1 mA |
| máx. (ver corrente de limite de carga) | |
| Tipo de contato de comutação | 1 contato de abertura direta |
| Material de contato | AgNi |
| Vida útil operacional elétrica | 106 ciclos de comutação |
| Vida útil mecânica | 106 ciclos de manobras |
| Tempo de repercussão | < 10 ms |
| Corrente limite de carga de acordo com a IEC/EN 60947-5-1 | |
| Categoria de uso | AC15 A600 |
| DC13 Q600 | |
| Norma | IEC/EN 60947-5-1 |
| Tensão nominal de isolação Ui | 600 V |
| Tipo de conexão | Conexão a parafuso |
| Torque de aperto | 0,8 ... 1 Nm |

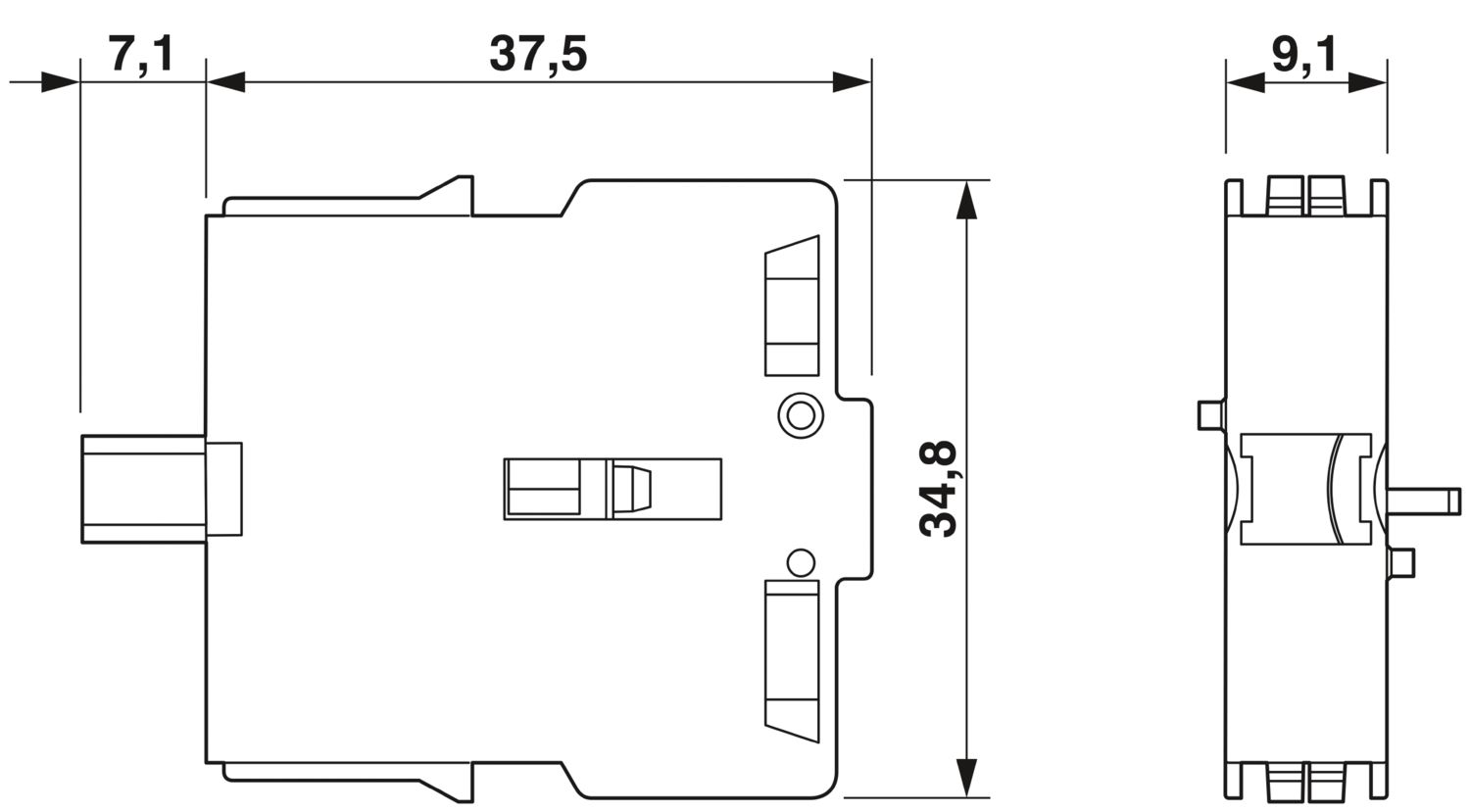

| Desenho de medidas |
|
| Largura | 9,1 mm |
| Altura | 34,8 mm |
| Profundidade | 44,6 mm |
| Cor (Caixa) | vermelho (RAL 3001) |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Material caixa | PA |
| Condições ambientais | |
| Grau de proteção | IP20 |
| Temperatura ambiente (funcionamento) | -30 °C ... 70 °C (em combinação com módulo de iluminação máx. 65 °C) |
| Temperatura ambiente (armazenamento/transporte) | -50 °C ... 85 °C |
| Altura de aplicação | máx. 2000 m (através de NN) |
| Choque | 15g / 11 ms, conforme IEC 60068-2-27 |
| Vibração (funcionamento) | 10 Hz ... 500 Hz, amplitude de 0,35 mm, 5g, conforme IEC 60068-2-6 |
| Tipo de montagem | Montagem de encaixe |
| Posição de montagem | opcional |
cUL Listed
ID de certificação: E140324CCC-SDoC
ID de certificação: 2021960305000263Segurança funcional
ID de certificação: B 029429 0031
Suas vantagens
Sistema modular permitindo uma solução econômica para finalidades individuais
De abertura direta conforme IEC 60947-5-1
Em aplicações com equipamento de avaliação adequado, adequado até PL e (EN ISO 13849-1), SIL 3 (EN IEC 62061)
Montagem com 4 contatores
