SACB-C-H180 8/16 SCO - Cobertura de conexão

1516713

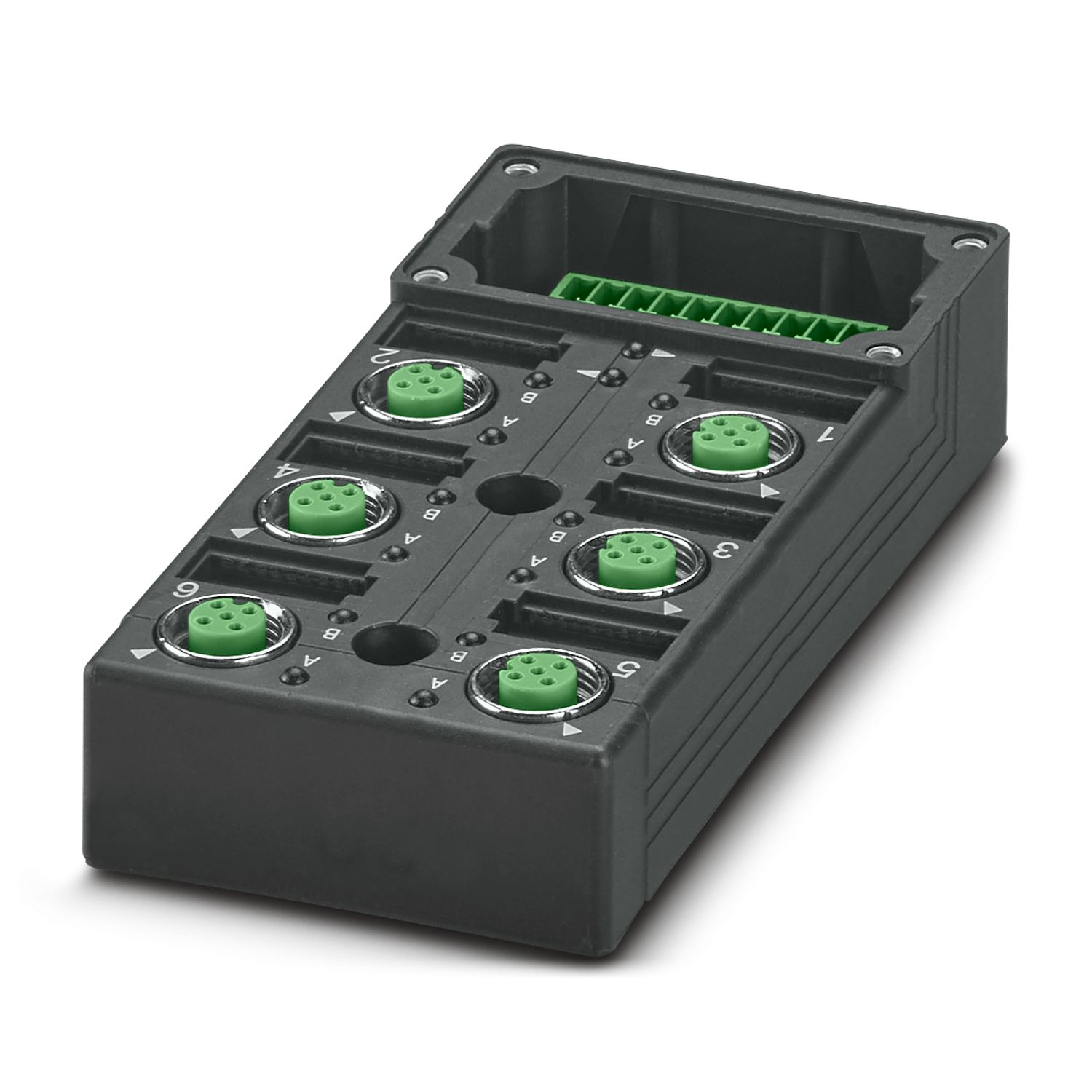

Cobertura de conexão com conector integrado com conexão a parafuso, para distribuidores de sensor e atuador com rosca metálica M12 ou conexão QUICKON com conexão do condutor tronco, para 4, 6 ou 8 slots

Indicação sobre a documentação	Para detalhes sobre os conectores para placa de circuito impresso usados, ver dados técnicos do artigo MC 1,5/10-STF-3,5 - 1847204
Instrução de montagem:	IMPORTANTE: Ao instalar os cabos, observe os raios de flexão admissíveis, pois forças radiais excessivas comprometem o grau de proteção. Neutralize cargas mecânicas antes do conector, por ex., com abraçadeiras.

Tipo de produto	Cobertura de conexão
Aplicação	Caixa de sensor/atuador
Número de pontos de encaixe	8
Codificação	A
LED	não

Tensão U_N	120 V AC
	120 V DC
Carga de corrente total	10 A
Máx. capacidade de corrente por trilha	2 A
Carga de corrente por ponto de encaixe	4 A

Conexão de condutores
Tipo de conexão sensor/atuador	Conector M12
Tipo de conexão	Conexão a parafuso plugável
Perfil de conexão Cabo de sinal flexível	0,14 mm² ... 1,5 mm²
Perfil de conexão Alimentação de tensão flexível	0,14 mm² ... 1,5 mm²
Perfil de conexão AWG Cabo de sinal flexível	26 ... 16
Perfil de conexão AWG Alimentação de tensão flexível	26 ... 16
Comprimento de decapagem Cabo de sinal	7 mm
Comprimento do isolamento da capa	50 mm (Condutor tronco)
Torque-parafuso de cobertura	0,35 Nm
Atribuição de conexão
Ponto de encaixe/pólo = cor do condutor ou conexão	1 / 4 (A) = 1 / 4 = WH
	1 / 2 (B) = 1 / 2 = GYPK
	2 / 4 (A) = 2 / 4 = GN
	2 / 2 (B) = 2 / 2 = RDBU
	3 / 4 (A) = 3 / 4 = YE
	3 / 2 (B) = 3 / 2 = WHGN
	4 / 4 (A) = 4 / 4 = GY
	4 / 2 (B) = 4 / 2 = BNGN
	5 / 4 (A) = 5 / 4 = PK
	5 / 2 (B) = 5 / 2 = WHYE
	6 / 4 (A) = 6 / 4 = RD
	6 / 2 (B) = 6 / 2 = YEBN
	7 / 4 (A) = 7 / 4 = BK
	7 / 2 (B) = 7 / 2 = WHGY
	8 / 4 (A) = 8 / 4 = VT
	8 / 2 (B) = 8 / 2 = GYBN
	1-8 / 1 (+ 120 V) = U_N = BN
	1-8 / 3 (0 V) = 0 V = BU
	1-8 / 5 (PE) = PE = GNYE

Indicação de estado disponível	não

Largura	58 mm
Altura	21 mm
Comprimento	34 mm

Material Caixa	PBT
Classe de inflamabilidade conforme UL 94	V0
Material vedação	NBR
Material contato lado do cabo padrão	Liga Cu
Material porta-contatos lado do cabo padrão	PA
Material superfície de contato lado do cabo padrão	folheado a ouro

Diâmetro externo de linha	7 mm ... 12 mm
Tipo de conexão	Conexão a parafuso plugável

Condições ambientais
Grau de proteção	IP65
	IP67
	IP69K
Temperatura ambiente (funcionamento)	-30 °C ... 80 °C

Código	1516713
Unidades por embalagem	1 Unidade
Chave comercial	AF3C
Chave de produto	AF3CCG
Página de catálogo	Página 265 (C-2-2019)
GTIN	4017918967444
Peso por unidade (inclusive embalagem)	70 g
Peso por unidade (exclusive embalagem)	55,8 g
País de origem	DE

Produtos compatíveis

Acessórios

PHOENIX CONTACT Ind. Com. Ltda.

Avenida das Nações Unidas, 11.541, 19º andar - Brooklin Paulista - CEP: 04578-000 - São Paulo/SP

Faça uma pergunta. +55 11 3871-6400 (PABX) vendas@phoenixcontact.com.br

EU RoHS
Cumpre os requisitos segundo a diretiva RoHS	Sim
isenções tanto quanto conhecido	6(c)
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Uma lista de declaração conforme a RoHS da China relativa a artigos encontra-se na área de downloads do respectivo artigo, em "Declaração do fabricante". Para todos os artigos com EFUP-E não é emitida nem necessária uma tabela de declaração conforme a RoHS da China.
EU REACH SVHC
Nota sobre as substâncias candidatas do REACH (n.º CAS)	Lead (n.º CAS: 7439-92-1)
SCIP	3d382d47-4db6-4a9c-823f-1fb447fbf873
