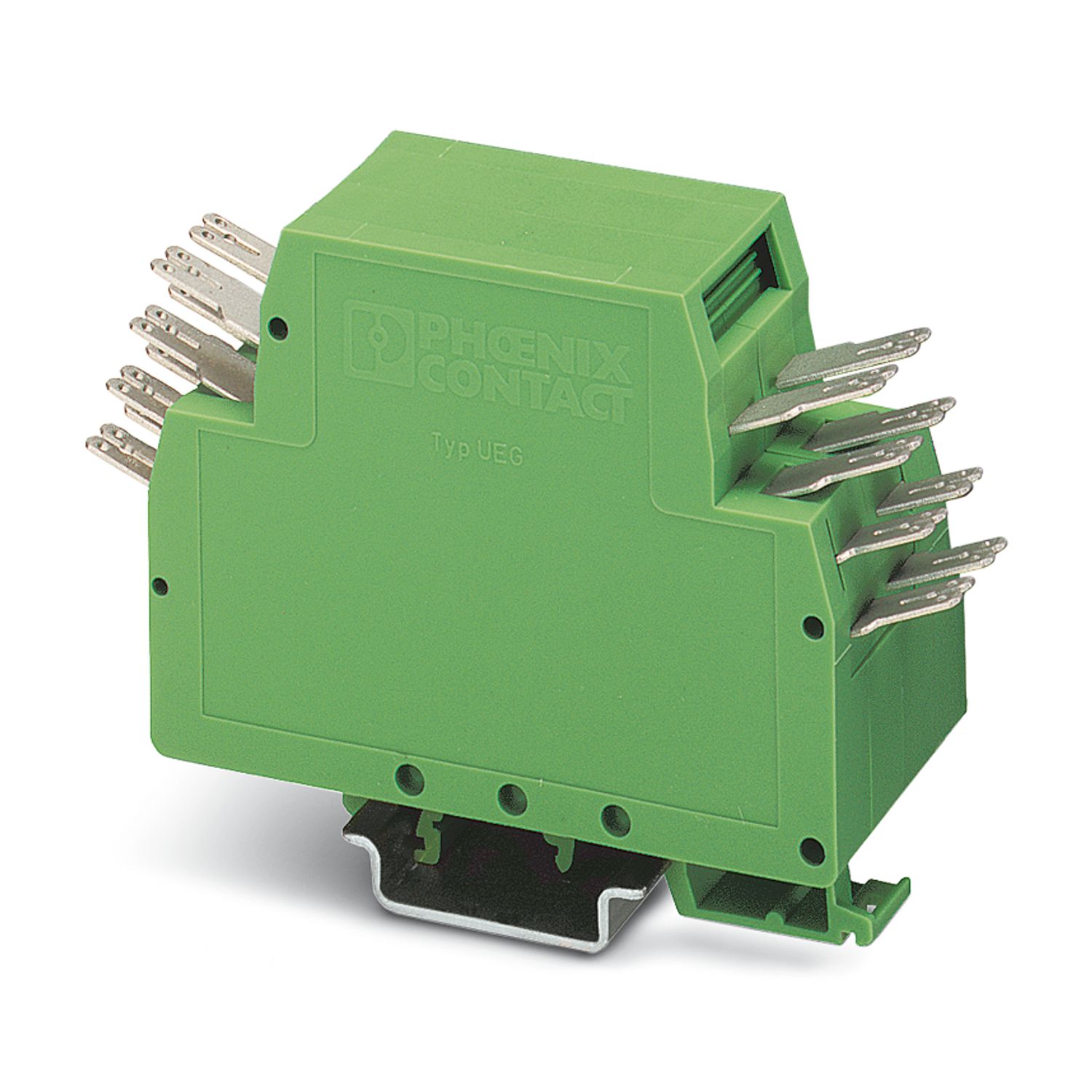

UEG 30/1-FS/FS
-
Caixa de montagem para eletrônica
2790884
Caixa eletrônica, para aplicação de uma placa de circuito impresso, completamente equipada com 4 conexões a parafuso ou conexões plugáveis planas por lado
Detalhes do produto
| Tipo de produto | Caixa completa |
| Tipo de caixa | Caixa completa |
| Família de produtos | UEG |
| Formato | Tecnologia de conexão integrada, caixa fechada |
| Número de pólos | 8 |
| Versão | Caixa completa |
| Tensão UN | 500 V (Os valores de corrente e tensão são influenciados pela configuração da placa de circuito impresso) |
| Corrente nominal IN | 10 A (Conexão de encaixe plano de 6,3 mm) |
| 8 A (Conexão de encaixe plano de 2,8 mm) |

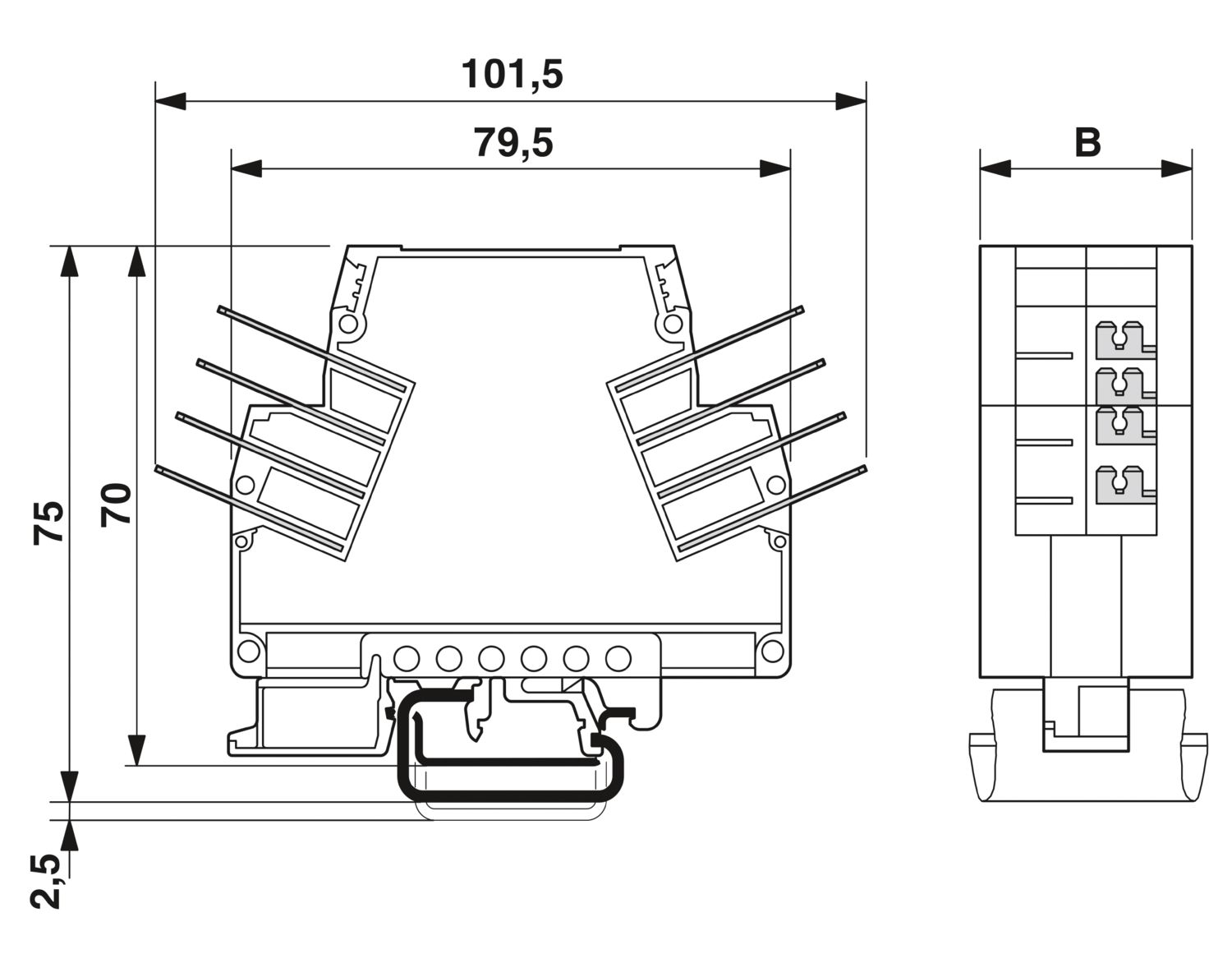

| Desenho de medidas |
|
| Largura | 30 mm |
| Altura de montagem | 70 mm |
| Altura NS 35/7,5 | 70 mm |
| Profundidade | 101,5 mm |
| Comprimento | 101,5 mm |
| Cor | verde |
| Classe de inflamabilidade conforme UL 94 | V2 |
| Material caixa | PA 6.6 |
| Condições ambientais | |
| Temperatura ambiente (funcionamento) | -40 °C ... 105 °C |
Suas vantagens
Para amostras de laboratório e séries pequenas se disponibilizam placas de circuito impresso universais P1-UEG...
Fabricação econômica em série, já que o elemento de base e a placa de circuito impresso com componentes são soldadas mecanicamente

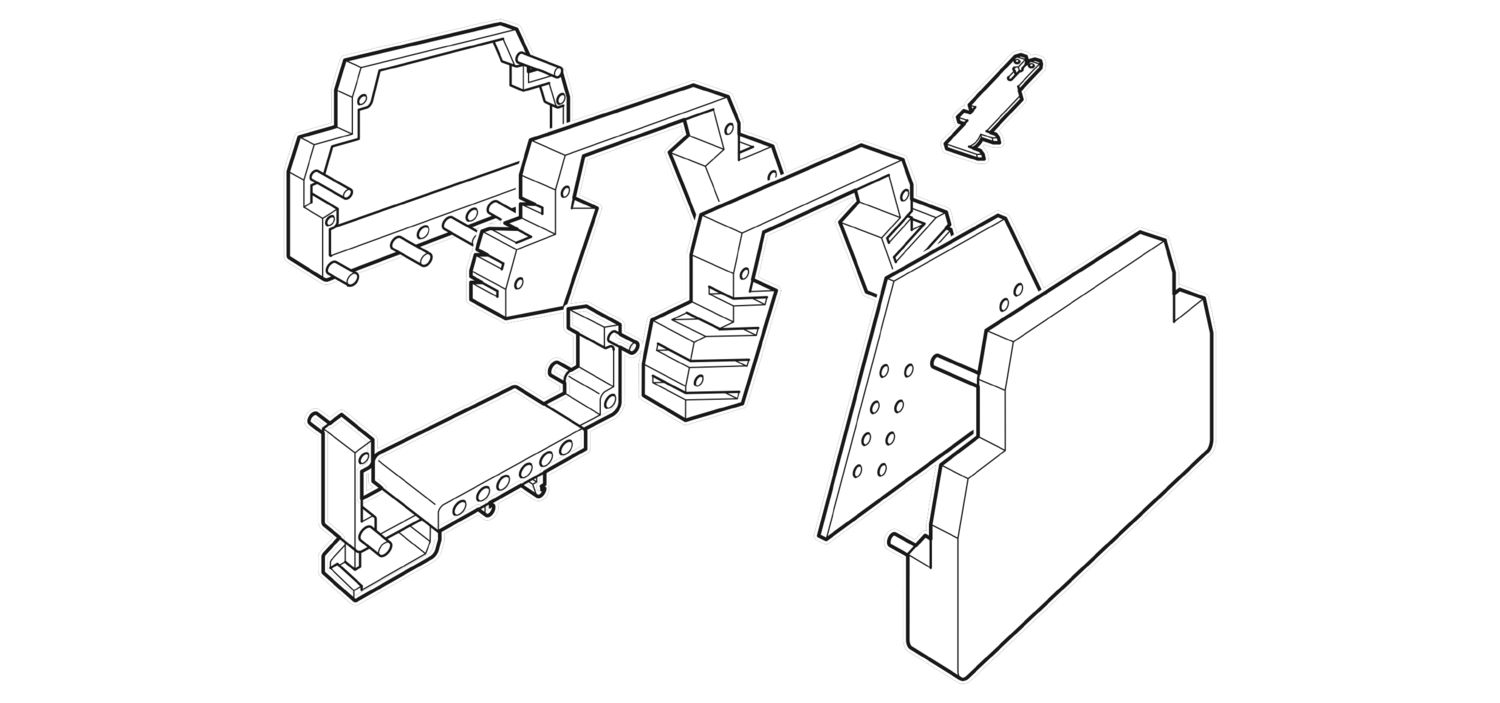

Montagem de uma ou duas placas de circuito impresso na caixa
Montagem racional mediante rebaixos da caixa com pivôs
