SACB- 8/3-L-PTP-M8 HD
-
Caixa de distribuição
1197616
Caixa de distribuição, aplicação: Padrão, tipo de conexão: Soquete M8 Metal, número de pontos de encaixe: 8, número de polos: 3, codificação: A, atribuição do ponto de encaixe: simples, indicação de estado: sim, PNP; conexão do cabo padrão: conexão push-in por mola plugável 180°, blindagem: não
Detalhes do produto
| Instrução de montagem: | IMPORTANTE: Ao instalar os cabos, observe os raios de flexão admissíveis, pois forças radiais excessivas comprometem o grau de proteção. Neutralize cargas mecânicas antes do conector, por ex., com abraçadeiras. |
| Indicação sobre a aplicação | Os slots não ocupados devem ser fechados antes da colocação em funcionamento. Encontrará elementos de fecho em "Acessórios". |
| Tipo de produto | Caixa de distribuição |
| Aplicação | Padrão |
| Número de pólos | 3 |
| Número de pontos de encaixe | 8 |
| Codificação | A |
| LED | sim |
| Diagnóstico local | |
| Função monitorada | Suprimento de corrente |
| Representação óptica | LED verde |
| Tensão operacional máxima Umáx | 30 V DC |
| Diagnóstico local | Suprimento de corrente LED verde |
| Indicação de estado I/O LED amarelo | |
| Tensão UN | 24 V DC |
| Carga de corrente total | 8 A |
| Máx. capacidade de corrente por trilha | 2 A |
| Carga de corrente por ponto de encaixe | 2 A |
| Conexão de condutores | |
| Tipo de conexão sensor/atuador | Soquete M8 |
| Comprimento de decapagem Cabo de sinal | 10 mm |
| Comprimento do isolamento da capa | 70 mm (Condutor tronco) |
| Torque-parafuso de cobertura | 1 Nm |
| Torque de aperto do parafuso de montagem da fixação da caixa | 0,8 Nm |
| Atribuição de conexão | |
| Ponto de encaixe/pólo = cor do condutor ou conexão | 1 / 4 (A) = 1 / 4 |
| 2 / 4 (A) = 2 / 4 | |
| 3 / 4 (A) = 3 / 4 | |
| 4 / 4 (A) = 4 / 4 | |
| 5 / 4 (A) = 5 / 4 | |
| 6 / 4 (A) = 6 / 4 | |
| 7 / 4 (A) = 7 / 4 | |
| 8 / 4 (A) = 8 / 4 | |
| 1-8 / 1 (+ 24 V) = UN | |
| 1-8 / 3 (0 V) = 0 V | |
| Indicação de estado disponível | sim |

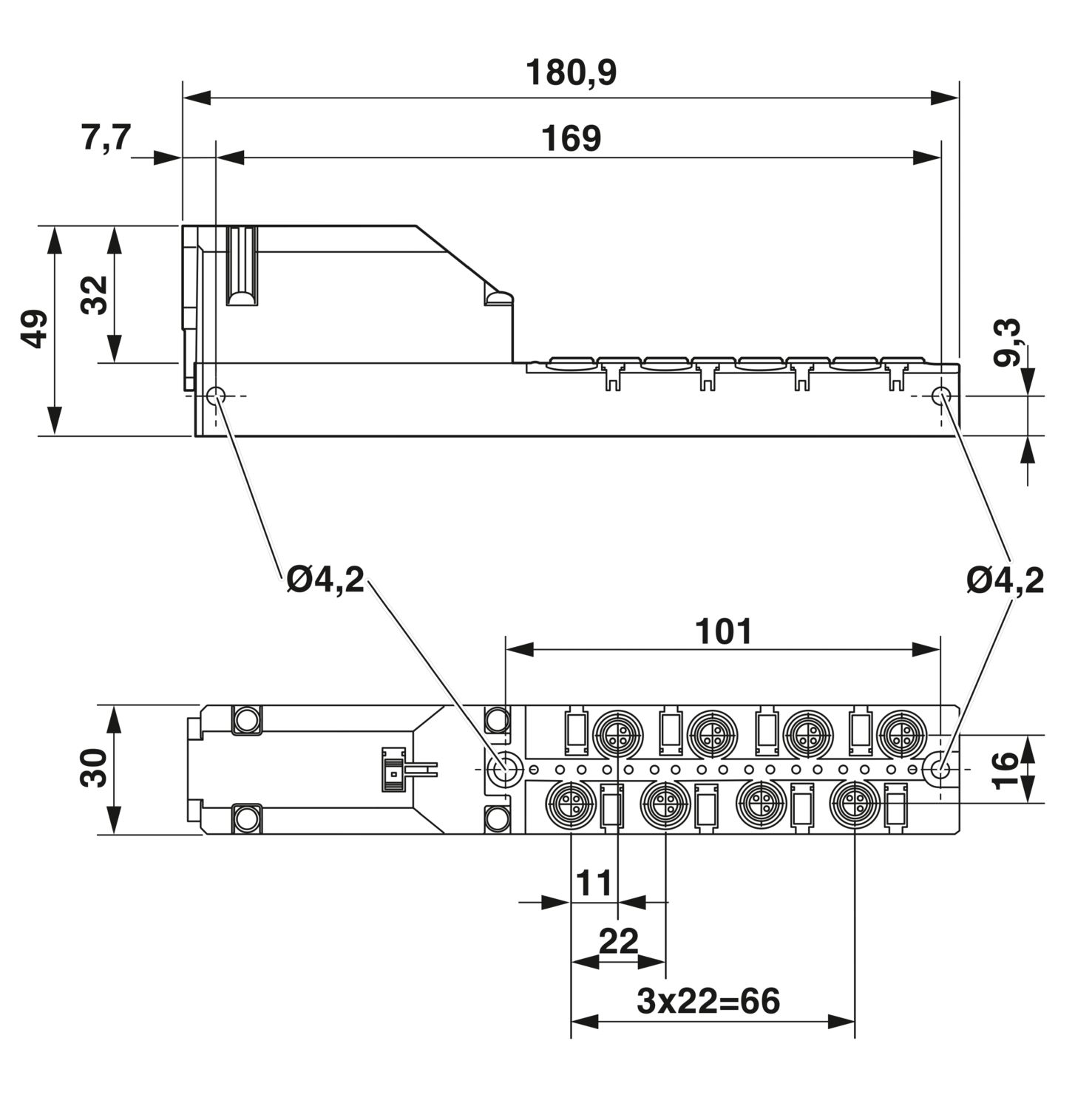

| Desenho de medidas |
|
| Largura | 30 mm |
| Altura | 49 mm |
| Comprimento | 181 mm |
| Abertura da porca cega | 24 mm |
| Abertura da contraporca | 24 mm |
| Material Luva roscada | Liga de cobre |
| Material Caixa | PBT |
| Material Composto | PUR |
| Material vedação O-ring | FKM |
| Material vedação | FKM |
| Material de contato | CuZn |
| Material superfície de contato | Ni/Au |
| Material suporte do contato | PBT |
| Material contato lado do cabo padrão | Liga Cu |
| Material porta-contatos lado do cabo padrão | PA |
| Material superfície de contato lado do cabo padrão | galvanizado |
| Diâmetro externo de linha | 6 mm ... 12 mm |
| Tipo de conexão | conexão push-in por mola plugável |
| Condições ambientais | |
| Grau de proteção | IP67 |
| Temperatura ambiente (funcionamento) | -25 °C ... 80 °C |
| Designação padrão | Conector de encaixe M8 |
| Normas/disposições | IEC 61076-2-104 |
Suas vantagens
Seguro no campo graças à caixa fundida e graus de proteção elevados
Confortável: elevada disponibilidade da máquina devido ao diagnóstico rápido e simples
Flexível: caixa de distribuição com cobertura de conexão para a montagem no local
