SACB-6Q/4P-L-SC
-
Caixa de distribuição
1662942
Caixa de distribuição, aplicação: Padrão, tipo de conexão: QUICKON, 0,34 mm2 ... 0,75 mm2, número de pontos de encaixe: 6, número de polos: 4, atribuição do ponto de encaixe: simples, indicação de estado: sim, PNP; conexão do cabo padrão: Conexão à mola 180°, blindagem: não
Detalhes do produto
| Instrução de montagem: | IMPORTANTE: Ao instalar os cabos, observe os raios de flexão admissíveis, pois forças radiais excessivas comprometem o grau de proteção. Neutralize cargas mecânicas antes do conector, por ex., com abraçadeiras. |
| Indicação sobre a aplicação | Os slots não ocupados devem ser fechados antes da colocação em funcionamento. Encontrará elementos de fecho em "Acessórios". |
| Tipo de produto | Caixa de distribuição |
| Aplicação | Padrão |
| Número de pólos | 4 |
| Número de pontos de encaixe | 6 |
| LED | sim |
| Diagnóstico local | |
| Função monitorada | Tensão de alimentação por módulo |
| Representação óptica | LED verde |
| Tensão operacional máxima Umáx | 30 V DC |
| Diagnóstico local | Tensão de alimentação por módulo LED verde |
| Indicação de estado I/O LED amarelo | |
| Tensão UN | 24 V DC |
| Carga de corrente total | 12 A |
| Máx. capacidade de corrente por trilha | 4 A |
| Carga de corrente por ponto de encaixe | 4 A |
| Conexão de condutores | |
| Tipo de conexão sensor/atuador | QUICKON |
| Perfil de conexão Cabo de sinal flexível | 0,14 mm² ... 1 mm² |
| Perfil de conexão Alimentação de tensão flexível | 0,2 mm² ... 1,5 mm² |
| Perfil de conexão AWG Cabo de sinal flexível | 26 ... 17 |
| Perfil de conexão AWG Alimentação de tensão flexível | 24 ... 16 |
| Comprimento de decapagem Cabo de sinal | 10 mm |
| Comprimento do isolamento da capa | 70 mm (Condutor tronco) |
| Torque da porca cega | 2,5 Nm |

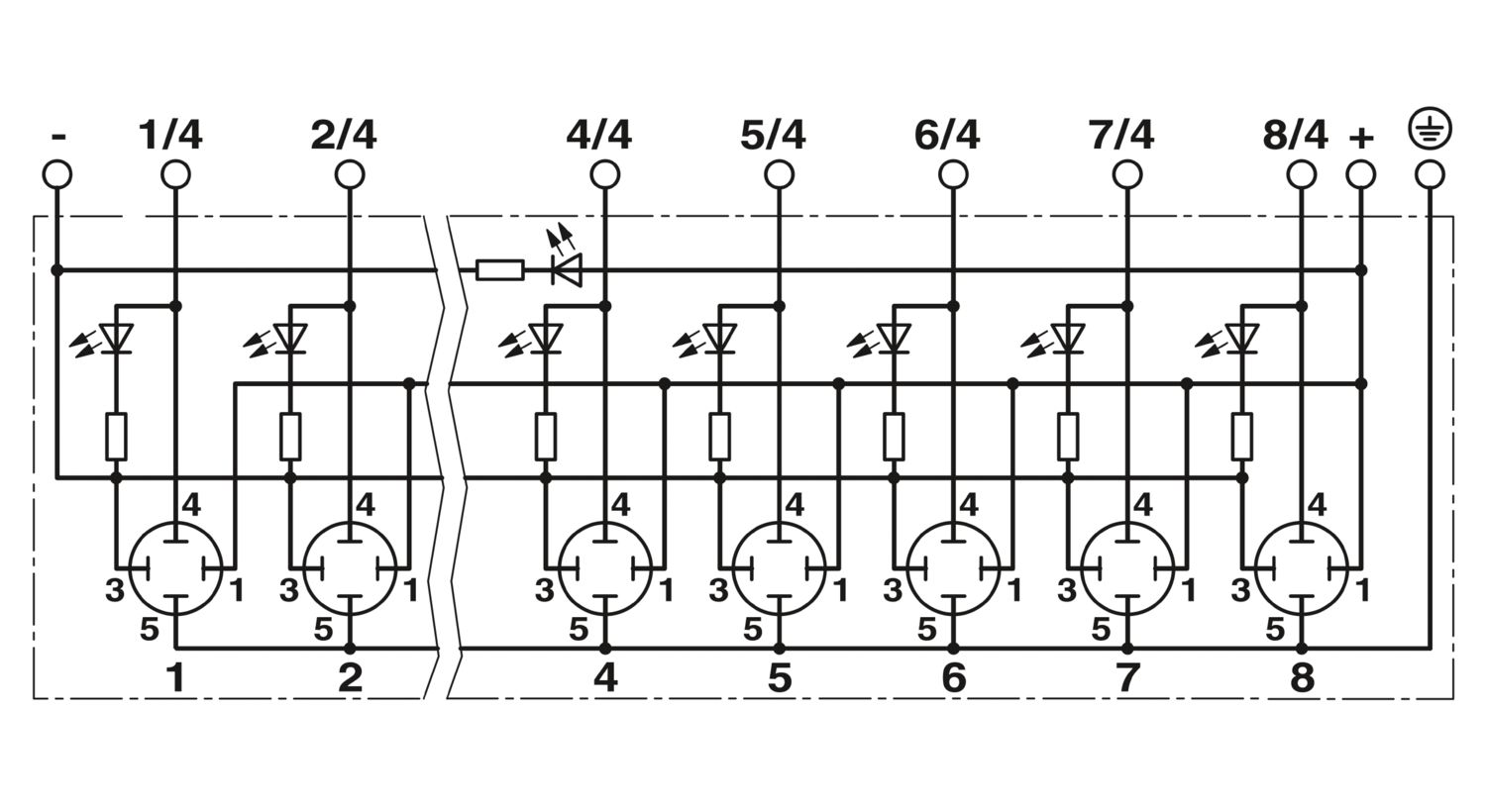

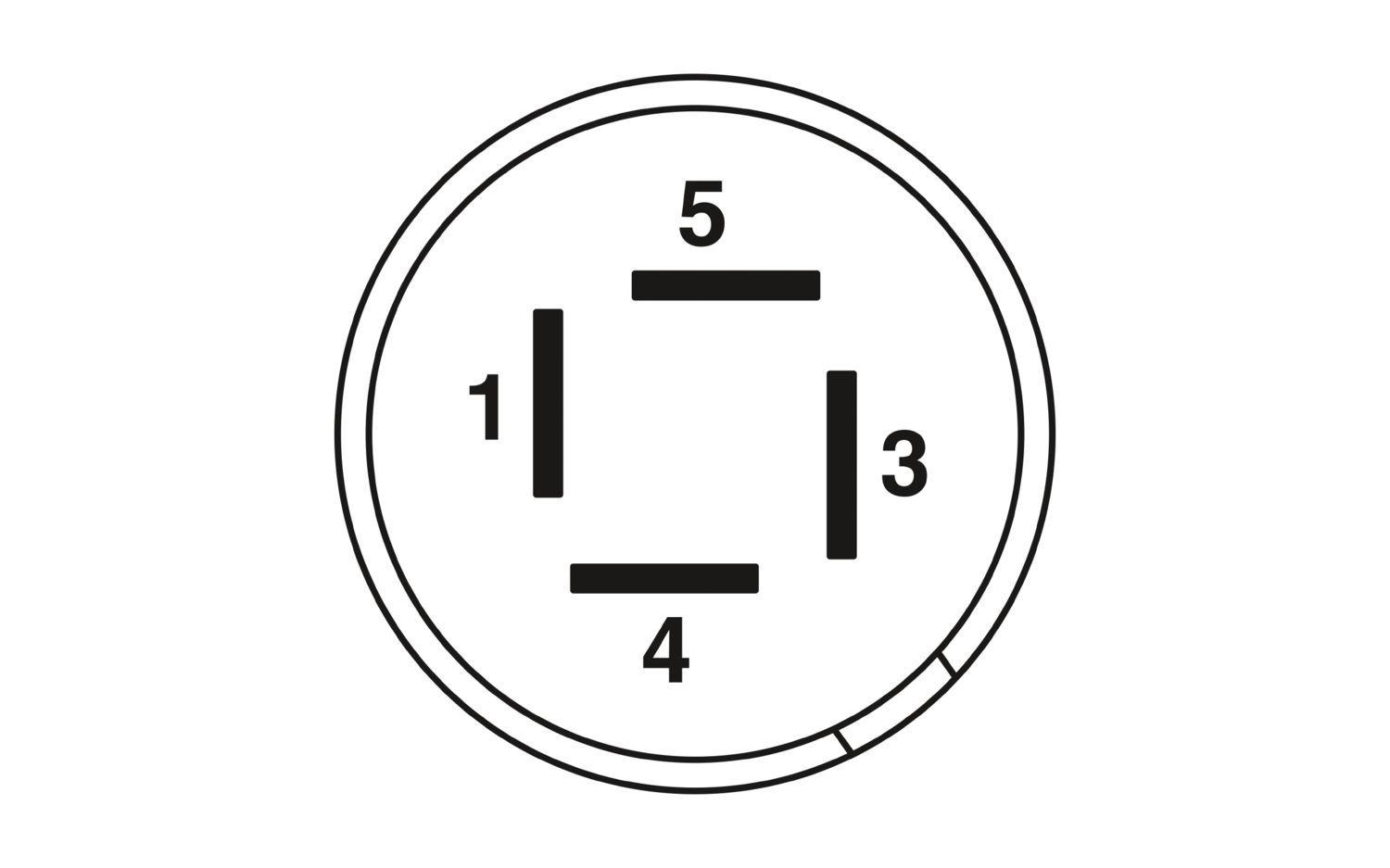

| Atribuição de conexão | |
| Ponto de encaixe/pólo = cor do condutor ou conexão | 1 / 4 (A) = 1 / 4 |
| 2 / 4 (A) = 2 / 4 | |
| 3 / 4 (A) = 3 / 4 | |
| 4 / 4 (A) = 4 / 4 | |
| 5 / 4 (A) = 5 / 4 | |
| 6 / 4 (A) = 6 / 4 | |
| 1-6 / 1 (+ 24 V) = UN | |
| 1-6 / 3 (0 V) = 0 V | |
| 1-6 / 5 (PE) = PE | |
| Indicação de estado disponível | sim |
| Desenho de medidas |
|
| Largura | 60 mm |
| Altura | 44 mm |
| Comprimento | 168 mm |
| Abertura da porca cega | 22 mm |
| Material Caixa | PA |
| Material Composto | PUR |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Material de contato | Aço/cobre |
| Material superfície de contato | Sn |
| Material suporte do contato | PA 6.6 |
| Material contato lado do cabo padrão | CuZn |
| Material porta-contatos lado do cabo padrão | PA 6.6 V0 |
| Material superfície de contato lado do cabo padrão | NiSn |
| Material de isolação do condutor | PVC / PE |
| Diâmetro externo de linha | 6,5 mm ... 9,5 mm |
| Tipo de conexão | Conexão à mola |
| Condições ambientais | |
| Grau de proteção | IP65 |
| IP67 | |
| Temperatura ambiente (funcionamento) | -25 °C ... 60 °C |
| -25 °C ... 50 °C (na conexão de cabos, observar igualmente os dados do fabricante de cabos) | |
Suas vantagens
Seguro no campo graças à caixa fundida e graus de proteção elevados
Confortável: elevada disponibilidade da máquina devido ao diagnóstico rápido e simples
Montagem inovadora e com economia de espaço com conexão de terminal de corte
Flexível: caixa de distribuição com cobertura de conexão para a montagem no local
