cUL Recognized
ID de certificação: File E 118976| Tensão nominal UN | Corrente nominal IN | Bitola AWG | Bitola mm2 | |
|---|---|---|---|---|
| keine | ||||
| 48 V | 4 A | |||
UL certificado
ID de certificação: File E 118976| Tensão nominal UN | Corrente nominal IN | Bitola AWG | Bitola mm2 | |
|---|---|---|---|---|
| keine | ||||
| 48 V | 4 A | |||
SACB-4/ 8-C SCO SELECT
-
Caixa de distribuição
1437258
Caixa de distribuição, tipo de conexão: Conector M12 Metal, número de pontos de encaixe: 4, número de polos: 5, codificação: A, atribuição do ponto de encaixe: paralelo, indicação de estado: não, Universal; conexão do cabo padrão: Conexão a parafuso plugável 180°, blindagem: não
Detalhes do produto
| Instrução de montagem: | IMPORTANTE: Ao instalar os cabos, observe os raios de flexão admissíveis, pois forças radiais excessivas comprometem o grau de proteção. Neutralize cargas mecânicas antes do conector, por ex., com abraçadeiras. |
| Indicação sobre a aplicação | Os slots não ocupados devem ser fechados antes da colocação em funcionamento. Encontrará elementos de fecho em "Acessórios". |
| Tipo de produto | Caixa de distribuição |
| Número de pólos | 5 |
| Número de pontos de encaixe | 4 |
| Codificação | A |
| LED | não |
| Tensão UN | 48 V AC |
| 60 V DC | |
| Carga de corrente total | 10 A |
| Máx. capacidade de corrente por trilha | 2 A |
| Carga de corrente por ponto de encaixe | 4 A |
| Conexão de condutores | |
| Tipo de conexão sensor/atuador | Conector M12 |
| Perfil de conexão Cabo de sinal flexível | 0,14 mm² ... 1,5 mm² |
| Perfil de conexão Alimentação de tensão flexível | 0,14 mm² ... 1,5 mm² |
| Perfil de conexão AWG Cabo de sinal flexível | 26 ... 16 |
| Perfil de conexão AWG Alimentação de tensão flexível | 26 ... 16 |
| Comprimento de decapagem Cabo de sinal | 7 mm |
| Torque-parafuso de cobertura | 0,35 Nm |
| Torque ponto de encaixe cabo de sensor/atuador | 0,4 Nm |
| Torque de aperto do parafuso de montagem da fixação da caixa | 0,5 Nm |
| Torque da porca cega | 2,5 Nm |

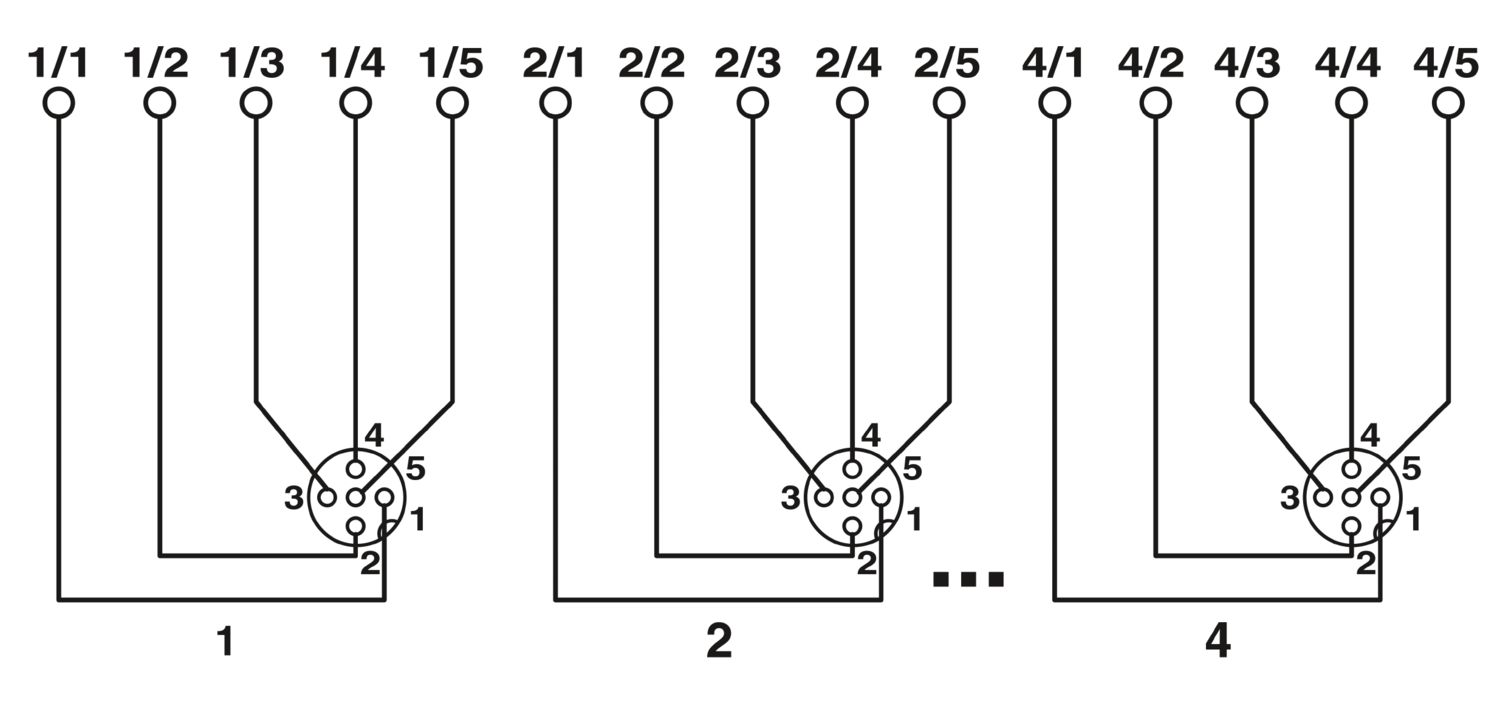

| Atribuição de conexão | |
| Ponto de encaixe/pólo = cor do condutor ou conexão | 1 / 1 = 1 / 1 |
| 1 / 2 = 1 / 2 | |
| 1 / 3 = 1 / 3 | |
| 1 / 4 = 1 / 4 | |
| 1 / 5 = 1 / 5 | |
| 2 / 1 = 2 / 1 | |
| 2 / 2 = 2 / 2 | |
| 2 / 3 = 2 / 3 | |
| 2 / 4 = 2 / 4 | |
| 2 / 5 = 2 / 5 | |
| 3 / 1 = 3 / 1 | |
| 3 / 2 = 3 / 2 | |
| 3 / 3 = 3 / 3 | |
| 3 / 4 = 3 / 4 | |
| 3 / 5 = 3 / 5 | |
| 4 / 1 = 4 / 1 | |
| 4 / 2 = 4 / 2 | |
| 4 / 3 = 4 / 3 | |
| 4 / 4 = 4 / 4 | |
| Indicação de estado disponível | não |
| Desenho de medidas |
|
| Largura | 58 mm |
| Altura | 45 mm |
| Comprimento | 117 mm |
| Material Luva roscada | Zinco fundido sob pressão |
| Material Caixa | PBT |
| Material Composto | PUR |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Material vedação O-ring | NBR |
| Material de contato | Liga de Cu |
| Material superfície de contato | folheado a ouro |
| Material suporte do contato | PA |
| Material contato lado do cabo padrão | Liga Cu |
| Material porta-contatos lado do cabo padrão | PA 6.6 V0 |
| Material superfície de contato lado do cabo padrão | folheado a ouro |
| Diâmetro externo de linha | 7 mm ... 12 mm |
| Tipo de conexão | Conexão a parafuso plugável |
| Condições ambientais | |
| Grau de proteção | IP65 |
| IP67 | |
| IP69K | |
| Temperatura ambiente (funcionamento) (Conector/soquete) | -30 °C ... 80 °C |
| Temperatura ambiente (armazenamento/transporte) | -30 °C ... 90 °C |
| M12 | |
| Designação padrão | Conector de encaixe M12 |
| Normas/disposições | IEC 61076-2-101 |
Suas vantagens
Seguro no campo graças à caixa fundida e graus de proteção elevados
Economia de tempo, graças à instalação com travamento rápido SPEEDCON
Flexível: caixa de distribuição com cobertura de conexão para a montagem no local
