cULus Listed
ID de certificação: E221474| Tensão nominal UN | Corrente nominal IN | Bitola AWG | Bitola mm2 | |
|---|---|---|---|---|
| keine | ||||
| 300 V | 4 A | - 22 | ||
SAC-4P-10,0-PUR/P12FR
-
Cabo para sensor/atuador
1393169

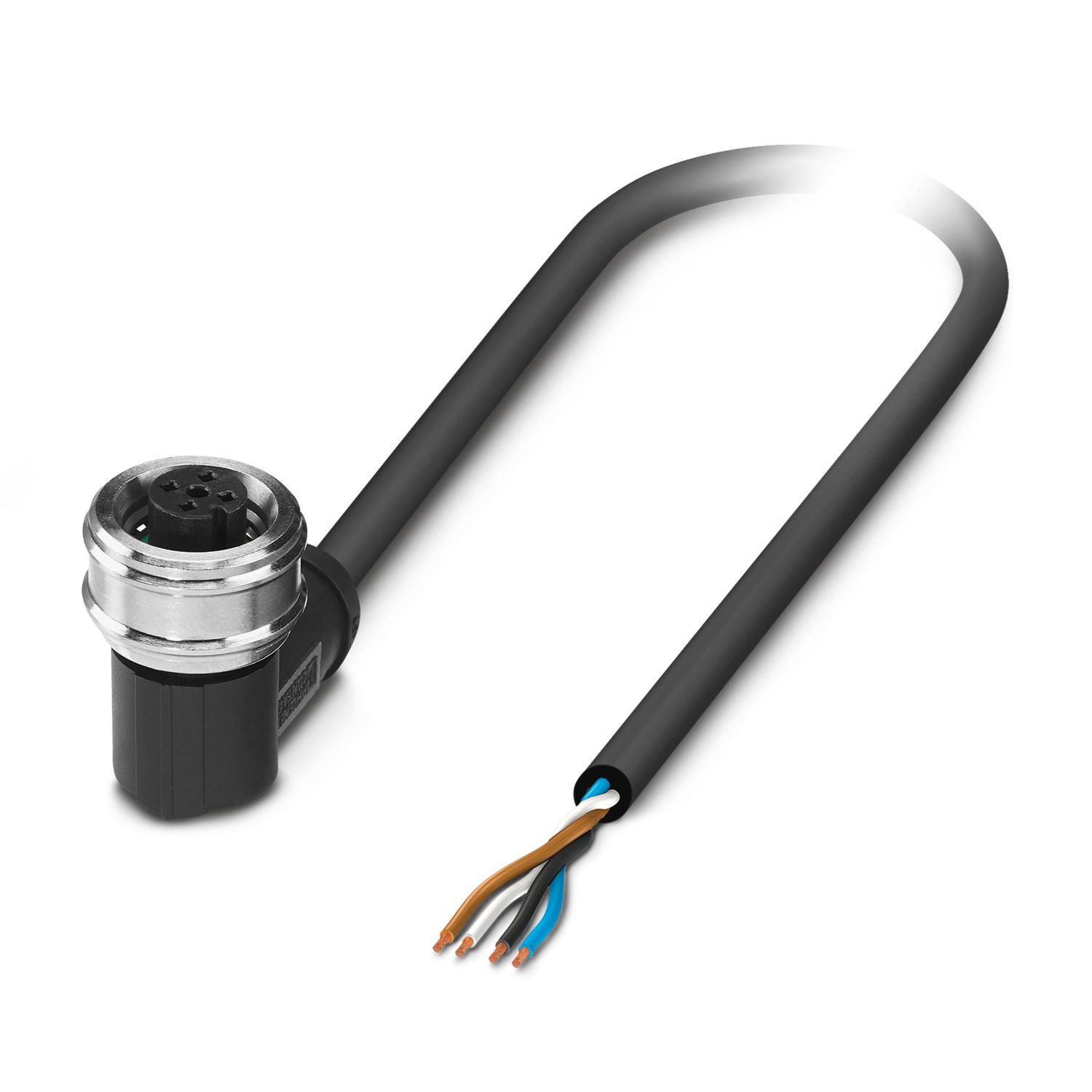

Cabo para sensor/atuador, 4-polos, PUR sem halogênio, preto acinzentado RAL 7021, extremidade livre do condutor, para Soquete angular M12 Push-Pull, codificação: A, comprimento de cabo: 10 m
Detalhes do produto
| Tipo de produto | Cabo para sensor/atuador |
| Aplicação | Padrão |
| Número de pólos | 4 |
| Quantidade de saídas de cabos | 1 |
| Blindado | não |
| Codificação | A |
| Propriedades de isolamento | |
| Categoria de sobretensão | II |
| Grau de impurezas | 3 |
| Material | PA (Porta-contatos Soquete) |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Material vedação | FKM |
| Material do corpo do cabo | TPU, dificilmente inflamável, auto-extinção |
| Material de contato | CuSn |
| Material superfície de contato | Ni/Au |
| Material da conexão roscada | Latão, niquelado |
| Resistência de isolamento | ≥ 100 MΩ |
| Tensão UN | 250 V AC |
| 250 V DC | |
| Corrente nominal IN | 4 A |
| Dados mecânicos | |
| Ciclos de encaixe | ≥ 100 |
| Indicação de estado | não |
| Indicação de estado disponível | não |
| Conexão de condutores | |
| Torque de aperto | Conectores M12 Push-Pull |
| Conexão 1 | |
| Formato | extremidade livre do condutor |
| Conexão 2 | |
| Formato | Soquete angular M12 Push-Pull |
| Número de pólos | 4 |
| Tipo de travamento | Push-Pull |
| Tipo de codificação | A |
| Extensão da linha | 10 m |
| PUR sem halogênio preto [PUR] | |
| Desenho com dimensões |
|
| Peso do cabo | 30 kg/km |
| UL AWM Style | 20549 / 10493 (80 °C / 300 V) |
| Número de pólos | 4 |
| Blindado | não |
| Tipo de cabo | PUR sem halogênio preto [PUR] |
| Montagem do condutor linha de sinal | 42x 0,10 mm |
| Linha de sinal AWG | 22 |
| Perfil de conexão | 4x 0,34 mm² (Linha de sinal) |
| Diâmetro de condutor inclusive isolação | 1,27 mm ±0,02 mm |
| Diâmetro externo de linha | 4,20 mm ±0,15 mm |
| Revestimento externo, material | PUR |
| Revestimento externo, cor | preto acinzentado RAL 7021 |
| Material de condutor | Cabo de cobre |
| Material isolamento do fio | PP |
| Condutor individual, cor | marrom, branco, azul, preto |
| Densidade de parede da isolação | ≥ 0,21 mm |
| Espessura da parede Revestimento exterior | ca. 0,50 mm |
| Trançado total | 4 condutores trançados longitudinalmente |
| Máx. resistência de condutores | ≤ 58 Ω/km |
| Resistência de isolamento | ≥ 1 GΩ*km |
| Tensão nominal do cabo | ≤ 300 V |
| Tensão de teste | ≥ 3000 V |
| Raio de flexão mínimo, de posição fixa | 5 x D |
| Raio de flexão mínimo, de posição flexível | 10 x D |
| Menor raio do dobrador, disposição fixa | 21 mm |
| Menor raio de flexão, instalado de forma móvel | 42 mm |
| Capacidade de carga dinâmica (flexão) | Ciclos de flexão máximo: 10000000, Raio de flexão: 42 mm, Raio de flexão: 10 x D, Curso de deslocamento: 10 m, Velocidade de deslocamento: 3 m/s, Aceleração: 10 m/s² |
| Capacidade de carga dinâmica (torção) | Torção: ±180 °/m, Ciclos de torção: ≥2000000, Frequência de torção: 35 ciclos/min. |
| Isenção de halogênio | conforme DIN VDE 0472 parte 815 |
| conforme DIN EN 50267-2-1 | |
| Anti-inflamabilidade | conforme UL 758/1581 FT2 |
| DIN EN 60332-2-2 (20 s) | |
| Resistência ao óleo | conforme DIN EN 60811-2-1 |
| Outras resistências | boa resistência a produtos químicos |
| à prova de hidrólise e micróbios | |
| com boa resistência a UV (conforme DIN EN ISO 4892-2-A) | |
| com baixa aderência | |
| resistente ao desgaste | |
| Propriedades especiais | próprio para porta-cabos |
| isento de silicone | |
| Livre de substâncias que interfiram na umectação da tinta | |
| flexível | |
| Temperatura ambiente (funcionamento) | -40 °C ... 80 °C (Cabo, disposição fixa) |
| -25 °C ... 80 °C (Cabo, disposição móvel) | |
| Condições ambientais | |
| Grau de proteção | IP65 |
| IP67 | |
| Temperatura ambiente (funcionamento) (Conector/soquete) | -25 °C ... 85 °C (Conector/suporte) |
| Designação padrão | M12-Push-Pull |
| Normas/disposições | IEC 61076-2-010 |
Produtos compatíveis
Suas vantagens
Simples e seguro: componentes plugáveis, 100 % eletricamente testados
Economia de tempo graças à instalação com sistema de travamento rápido Push-pull
