SAC-4P-M12MR-M12FR FF VA/... - Cabo de sistema Bus - 1431393

Propriedades do artigo

Tipo de produto	Cabo de dados, montado
Aplicação	Técnica de processo
Tipo de sensor	FOUNDATION Fieldbus
Número de pólos	3
Quantidade de saídas de cabos	1
Blindado	sim
Codificação	A
Propriedades de isolamento
Categoria de sobretensão	II
Grau de impurezas	3

Interfaces

Sistema Bus	FOUNDATION Fieldbus
Tipo de sinal/categoria	FOUNDATION Fieldbus, 31,25 kBit/s

Sinalização

Indicação de estado	não
Indicação de estado disponível	não

Características elétricas

Resistência de isolamento	≥ 100 MΩ
Tensão U_N	48 V AC
	60 V DC
Corrente nominal I_N	4 A
Meio de transmissão	Cobre
Índice de transmissão	31,25 kBit/s

Dados de material

Classe de inflamabilidade conforme UL 94	HB
Material vedação	NBR
Material do corpo do cabo	TPU, dificilmente inflamável, auto-extinção
Material de contato	CuSn
Material superfície de contato	Ni/Au
Material suporte do contato	TPU GF
Material da conexão roscada	Aço inox

Dados de conexão

Atribuição de conexão
Contato \| Cor (designação do sinal) \| Contato (opcional)	1 (Conector) \| BU (DATA-) \| 1 (Soquete)
	2 (Conector) \| OG (DATA+) \| 2 (Soquete)
	3 (Conector) \| SR (Blindagem) \| 3 (Soquete)

Conectores

Conexão 1

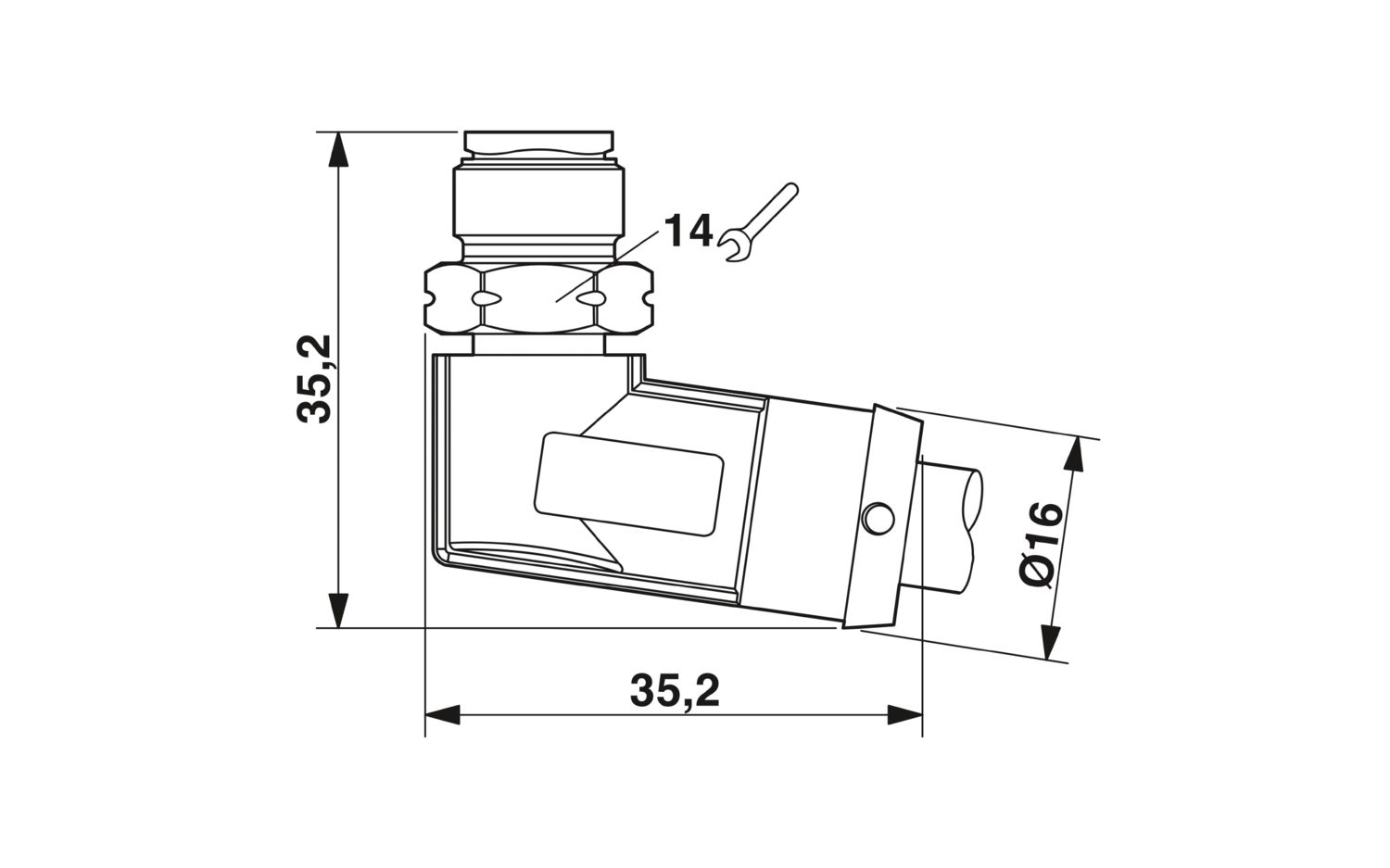

Formato	Conector angular M12
Número de pólos	3
Tipo de codificação	A (Padrão)
Conexão 2

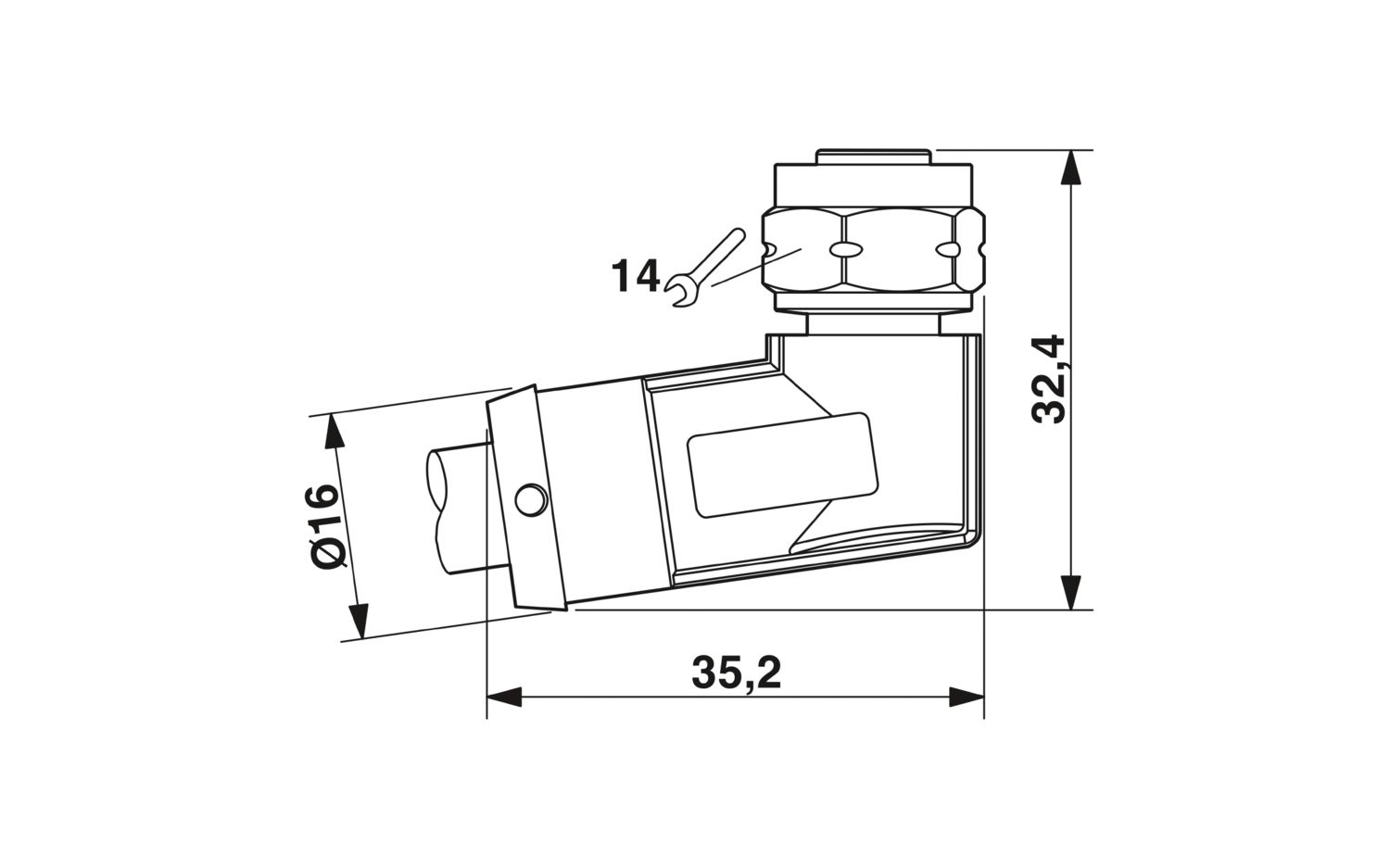

Formato	Soquete angular M12
Número de pólos	3
Tipo de codificação	A (Padrão)

Cabos/condutores

Extensão da linha	Entrada livre (0,2 ... 40,0 m)
FOUNDATION Fieldbus laranja [960]
Peso do cabo	56,552 kg/km
Número de pólos	2
Blindado	sim
Tipo de cabo	FOUNDATION Fieldbus laranja [960]
Tipo de cabo		FOUNDATION Fieldbus laranja 960
Estrutura do condutor	2xAWG18/7 + 1xAWG20/7
Velocidade de sinal	0,66 c
Montagem do condutor linha de sinal	7x 0,40 mm
Linha de sinal AWG	18
Perfil de conexão	2x 0,75 mm² (Linha de sinal)
Perfil de conexão		1x 0,5 mm² (Cabos secundários)
Diâmetro de condutor inclusive isolação	2,24 mm ±0,05 mm
Diâmetro externo de linha	7,50 mm ±0,25 mm
Revestimento externo, material	PVC
Revestimento externo, cor	laranja RAL 2003
Material de condutor	Cabos de Cu galvanizados
Material isolamento do fio	PO (Linha de sinal)
Condutor individual, cor	azul, laranja
Densidade de parede da isolação	0,50 mm
Espessura da parede Revestimento exterior	1,00 mm
Par trançado	2 condutores para o par
Trançado total	1 par com 1 cordão e preenchimentos para alma
Blindagem	Folha de alumínio revestida com plástico com cordão
Cobertura visual da blindagem	100 %
Máx. resistência de condutores	≤ 19,35 Ω/km (Linha de sinal)
Máx. resistência de condutores		26 Ω/km (Blindagem)
Capacidade do cabo	147 pF/m (com 1 kHz, condutor/blindagem)
Capacidade do cabo		≤ 3,94 pF/m (capacitance unbalance)
Capacidade operacional	78 nF (com 1 kHz)
Impedância de linha	100 Ω ±20 % (com 31,25 kHz)
Tensão nominal do cabo	300 V
Menor raio do dobrador, disposição fixa	75 mm
Resistência a tração	260 N
Anti-inflamabilidade	UL 1685 (CSA FT 4)
		UL 1685 (vertical tray)
		UL 1666 (riser)
Propriedades especiais	Normas UL PLTC-ER e ITC
Temperatura ambiente (funcionamento)	-40 °C ... 105 °C (Cabo, disposição fixa)
FOUNDATION Fieldbus/PROFIBUS PA, azul [961]
Peso do cabo	56,552 kg/km
Número de pólos	2
Blindado	sim
Tipo de cabo	FOUNDATION Fieldbus/PROFIBUS PA, azul [961]
Tipo de cabo		FOUNDATION Fieldbus/PROFIBUS PA, azul 961
Estrutura do condutor	2xAWG18/7 + 1xAWG20/7
Velocidade de sinal	0,66 c
Montagem do condutor linha de sinal	7x 0,40 mm
Linha de sinal AWG	18
Perfil de conexão	2x 0,75 mm² (Linha de sinal)
Perfil de conexão		1x 0,5 mm² (Cabos secundários)
Diâmetro de condutor inclusive isolação	2,24 mm ±0,05 mm
Diâmetro externo de linha	7,50 mm ±0,25 mm
Revestimento externo, material	PVC
Revestimento externo, cor	azul RAL 5015
Material de condutor	Cabos de Cu galvanizados
Material isolamento do fio	PO (Linha de sinal)
Condutor individual, cor	azul, laranja
Densidade de parede da isolação	0,50 mm
Espessura da parede Revestimento exterior	1,00 mm
Par trançado	2 condutores para o par
Trançado total	1 par com 1 cordão e preenchimentos para alma
Blindagem	Folha de alumínio revestida com plástico com cordão
Cobertura visual da blindagem	100 %
Máx. resistência de condutores	≤ 19,35 Ω/km (Linha de sinal)
Máx. resistência de condutores		26 Ω/km (Blindagem)
Capacidade do cabo	147 pF/m (com 1 kHz, condutor/blindagem)
Capacidade do cabo		≤ 3,94 pF/m (capacitance unbalance)
Capacidade operacional	78 nF (com 1 kHz)
Impedância de linha	100 Ω ±20 % (com 31,25 kHz)
Tensão nominal do cabo	300 V
Menor raio do dobrador, disposição fixa	75 mm
Resistência a tração	260 N
Anti-inflamabilidade	UL 1685 (CSA FT 4)
		UL 1685 (vertical tray)
		UL 1666 (riser)
Propriedades especiais	Normas UL PLTC-ER e ITC
Temperatura ambiente (funcionamento)	-40 °C ... 105 °C (Cabo, disposição fixa)

Condições ambientais e de vida útil operacional

Atribuição de conexão
Contato \| Cor (designação do sinal) \| Contato (opcional)	1 (Conector) \| BU (DATA-) \| 1 (Soquete)
		2 (Conector) \| OG (DATA+) \| 2 (Soquete)
		3 (Conector) \| SR (Blindagem) \| 3 (Soquete)

Condições ambientais
Grau de proteção	IP65
		IP67
		IP68
		IP69K
Temperatura ambiente (funcionamento) (Conector/soquete)	-25 °C ... 90 °C (Conector/suporte)

Código	1431393
Unidades por embalagem	1 Unidade
Quantidade mínima de pedido	25 Unidade
Nota	Produção ligada a pedido (sem retorno)
Chave comercial	BF1
Chave de produto	AF1CCG
País de origem	PL

EU RoHS
Cumpre os requisitos segundo a diretiva RoHS	Sim (Sem regras de exceção)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Nenhuma substância perigosa acima dos valores-limite
EU REACH SVHC
Nota sobre as substâncias candidatas do REACH (n.º CAS)	Nenhuma substância com uma concentração em massa superior a 0,1%
