IPD PL 3P2,5 M A3,0 F PVC GY
-
Cabo de ligação
1526874

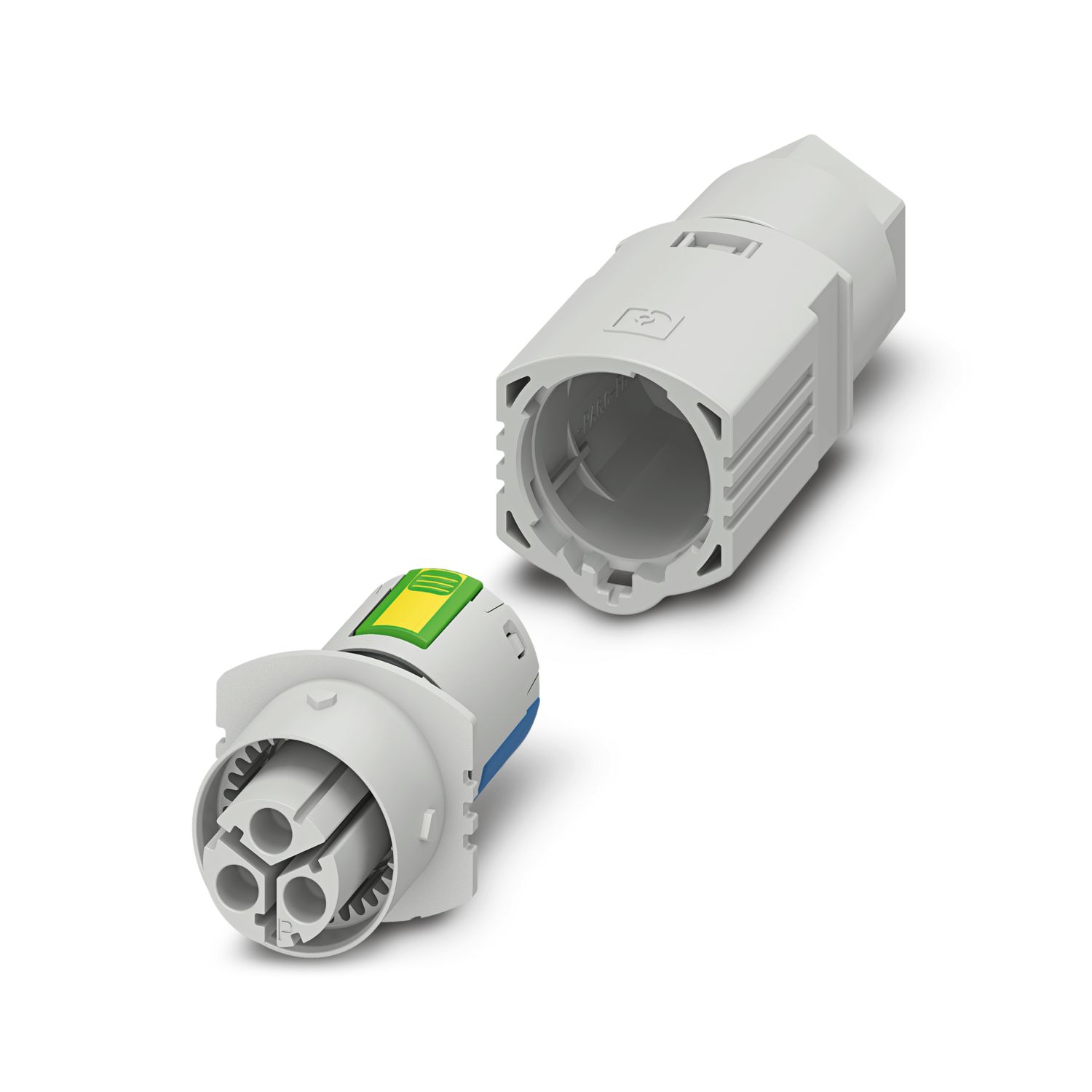

Cabo de ligação/ Conexão push-lock, número de polos: 2+PE, Soquete/pino, 450 V, 16 A, PA, cinza claro, codificação: P, 2,5 mm2, comprimento do cabo: 3 m, Macho reto, para Soquete reto
Este produto necessita de outros produtos para a operação.
Acessórios requeridos
Detalhes do produto
| Geral | IMPORTANTE: Ao instalar os cabos, observe os raios de flexão admissíveis, pois forças radiais excessivas comprometem o grau de proteção. Neutralize cargas mecânicas antes do conector, por ex., com abraçadeiras. |
| Nota de encomenda: | Este artigo também está disponível com outros comprimentos de condutor. Para suas necessidades contate a sua filial PHOENIX CONTACT local. |
| Tipo de produto | Cabo de instalação montado |
| Família de produtos | IPD |
| Número de pólos | 3 |
| Face de encaixe | 2+PE |
| Identificação dos polos | L, N, PE |
| Quantidade de conexões por polo | 1 |
| Codificação | P |
| Propriedades de isolamento | |
| Categoria de sobretensão | III |
| Grau de impurezas | 3 |
| Tensão de teste (III/3) | 6 kV |
| Corrente nominal | 16 A (conforme IEC 61984) |
| Tensão de dimensionamento (III/3) | 450 V (disposição móvel) |
| 500 V (Instalação protegida fixa) | |
| Tensão UN | 450 V AC/DC (disposição móvel) |
| 500 V AC/DC (Instalação protegida fixa) | |
| Corrente nominal IN | 16 A (conforme IEC 61984) |
| Tecnologia de conexão | |
| Tipo de conexão Lado do campo | Conexão push-lock |

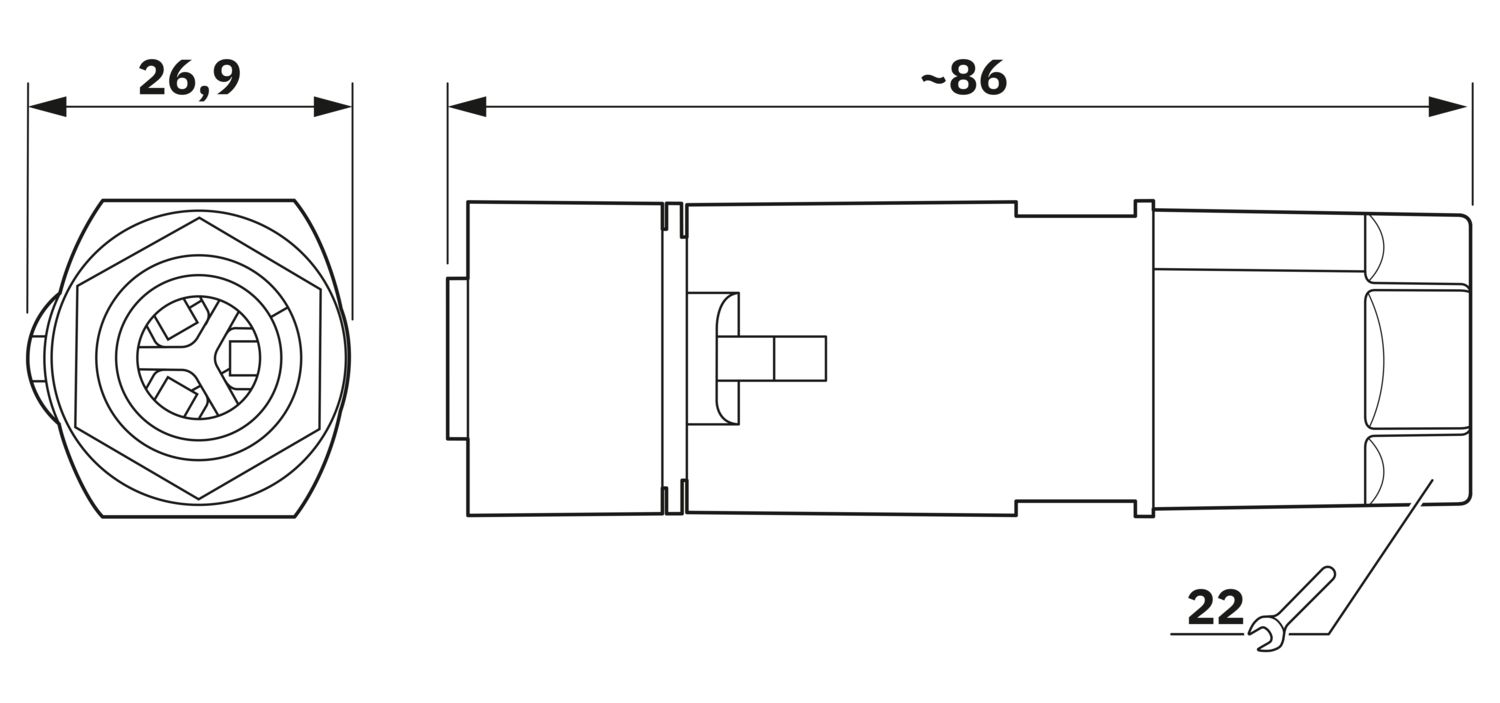

| Desenho de medidas |
|
| Largura | 26,5 mm |
| Altura | 26,9 mm |
| Comprimento | 85,9 mm |
| Cor (Caixa) | cinza claro (RAL 7035) |
| Material Caixa | PA |
| Material Vedação | NBR |
| Material de contato | Cu |
| Material superfície de contato | Ni/Ag/Sn |
| Extensão da linha | 3 m |
| Montagem do cabo conforme VDE 0295 / menor diâmetro do fio | Classe 5 conforme IEC 60228 |
| Diâmetro externo de linha | 9,6 mm |
| Identificação dos polos | L, N, PE |
| Condutor individual, cor | Marrom L, azul N, verde-amarelo PE |
| Bitola do condutor | 2,5 mm² |
| Material de isolamento do condutor | PVC |
| Raio de flexão mínimo, de posição fixa | 4 x D |
| Raio de flexão mínimo, de posição flexível | 15 x D |
| Temperatura ambiente (funcionamento) | -30 °C ... 80 °C (Cabo, disposição fixa) |
| -5 °C ... 70 °C (Cabo, disposição móvel) |
| Dados mecânicos | |
| Ciclos de encaixe | 50 (IP66/IP68/IP69K) |
| 100 (IP66) | |
| Condições ambientais | |
| Grau de proteção | IP66 |
| IP68 (2 m / 24 h) | |
| IP69K (Distância entre os bicos 150 mm) | |
| À prova de toque em estado não conectado (IP2X) | |
| Resistência ao choque | IK07 |
| Temperatura ambiente (funcionamento) (Cabo, instalação móvel) | -5 °C ... 70 °C (Cabo, disposição móvel) |
| Temperatura ambiente (funcionamento) (Cabo, instalação fixa) | -30 °C ... 80 °C (Cabo, disposição fixa) |
| Temperatura ambiente (funcionamento) | -30 °C ... 100 °C (Conector) |
| Temperatura com conexão de linha | -5 °C ... 50 °C |
| Resistência contra radiação UV | não |
Suas vantagens
Distribuição fácil de energia, pois os componentes são conectados diretamente
Cabeamento simples e rápido no campo graças à conexão Push-Lock
Instalações confiáveis em ambientes adversos graças ao IP66, IP68, IP69K em todo o sistema
Travamento seguro e sem ferramenta, mesmo em situações de instalação particularmente difíceis
Rápida colocação em funcionamento graças aos módulos de cabos pré-montados
