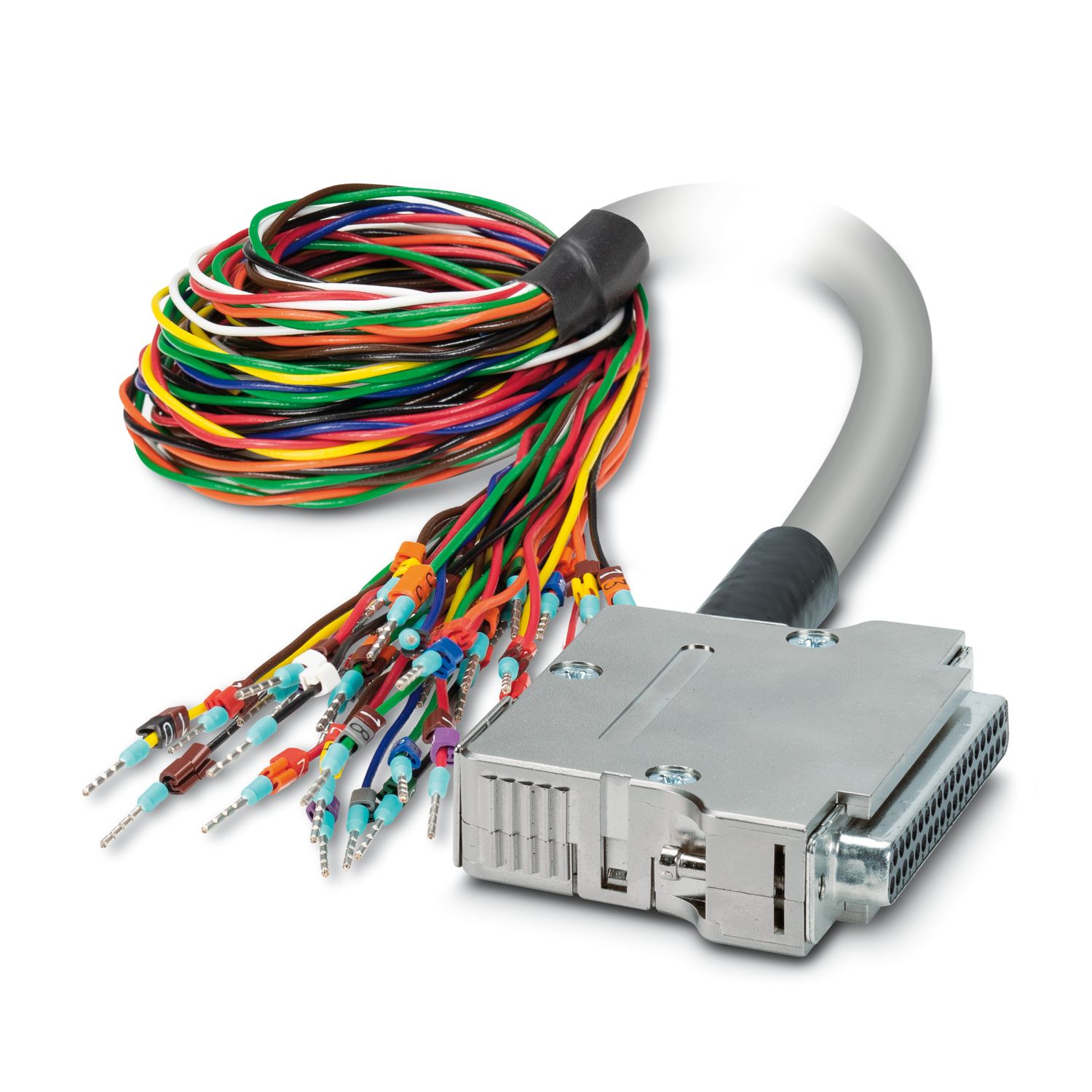

CAB-DSUB37F/RA/OE/22/TP/S/ 5M - Cabo - 2909711

Propriedades do artigo

Tipo de produto	Cabo de sistema

Condições ambientais e de vida útil operacional

Condições ambientais
Temperatura ambiente (funcionamento)	-20 °C ... 50 °C
Temperatura ambiente (armazenamento/transporte)	-20 °C ... 70 °C

Características elétricas

Cabos/condutores

Extensão da linha	5 m
Blindado	sim
Tipo de condutor	Cabo circular, montado blindado
Montagem do condutor linha de sinal	7x
Linha de sinal AWG	22
Perfil de conexão	19x 0,36 mm²
Diâmetro externo de linha	12,30 mm
Isenção de halogênio	não
Código de cores
preto	D-SUB37 (1) = ()
vermelho	D-SUB37 (2) = ()
preto	D-SUB37 (3) = ()
branco	D-SUB37 (4) = ()
preto	D-SUB37 (5) = ()
verde	D-SUB37 (6) = ()
preto	D-SUB37 (7) = ()
azul	D-SUB37 (8) = ()
preto	D-SUB37 (9) = ()
amarelo	D-SUB37 (10) = ()
preto	D-SUB37 (11) = ()
marrom	D-SUB37 (12) = ()
preto	D-SUB37 (13) = ()
laranja	D-SUB37 (14) = ()
vermelho	D-SUB37 (15) = ()
branco	D-SUB37 (16) = ()
vermelho	D-SUB37 (17) = ()
verde	D-SUB37 (18) = ()
vermelho	D-SUB37 (19) = ()
azul	D-SUB37 (20) = ()
vermelho	D-SUB37 (21) = ()
amarelo	D-SUB37 (22) = ()
vermelho	D-SUB37 (23) = ()
marrom	D-SUB37 (24) = ()
vermelho	D-SUB37 (25) = ()
laranja	D-SUB37 (26) = ()
verde	D-SUB37 (27) = ()
branco	D-SUB37 (28) = ()
verde	D-SUB37 (29) = ()
azul	D-SUB37 (30) = ()
verde	D-SUB37 (31) = ()
amarelo	D-SUB37 (32) = ()
verde	D-SUB37 (33) = ()
marrom	D-SUB37 (34) = ()
verde	D-SUB37 (35) = ()
laranja	D-SUB37 (36) = ()
branco	D-SUB37 (37) = ()

Dados de conexão

Nível de campo
Tipo de conexão	Conector de soquetes D-SUB
Número de conexões	1
Número de pólos	37
Nível de controle
Tipo de conexão	Par trançado
Número de pólos	37
Nota	Os condutores estão identificados e equipados com terminais tubulares

Avisos

Código	2909711
Unidades por embalagem	1 Unidade
Nota	Produção ligada a pedido (sem retorno)
Chave comercial	DK2B
Chave de produto	DK2BI4
GTIN	4055626682402
Peso por unidade (inclusive embalagem)	1.218 g
Peso por unidade (exclusive embalagem)	1.160 g
País de origem	US

EU RoHS
Cumpre os requisitos segundo a diretiva RoHS	Não aplicável (sem qualificação para o mercado europeu)
EU REACH SVHC
Nota sobre as substâncias candidatas do REACH (n.º CAS)	Nenhuma substância com uma concentração em massa superior a 0,1%
