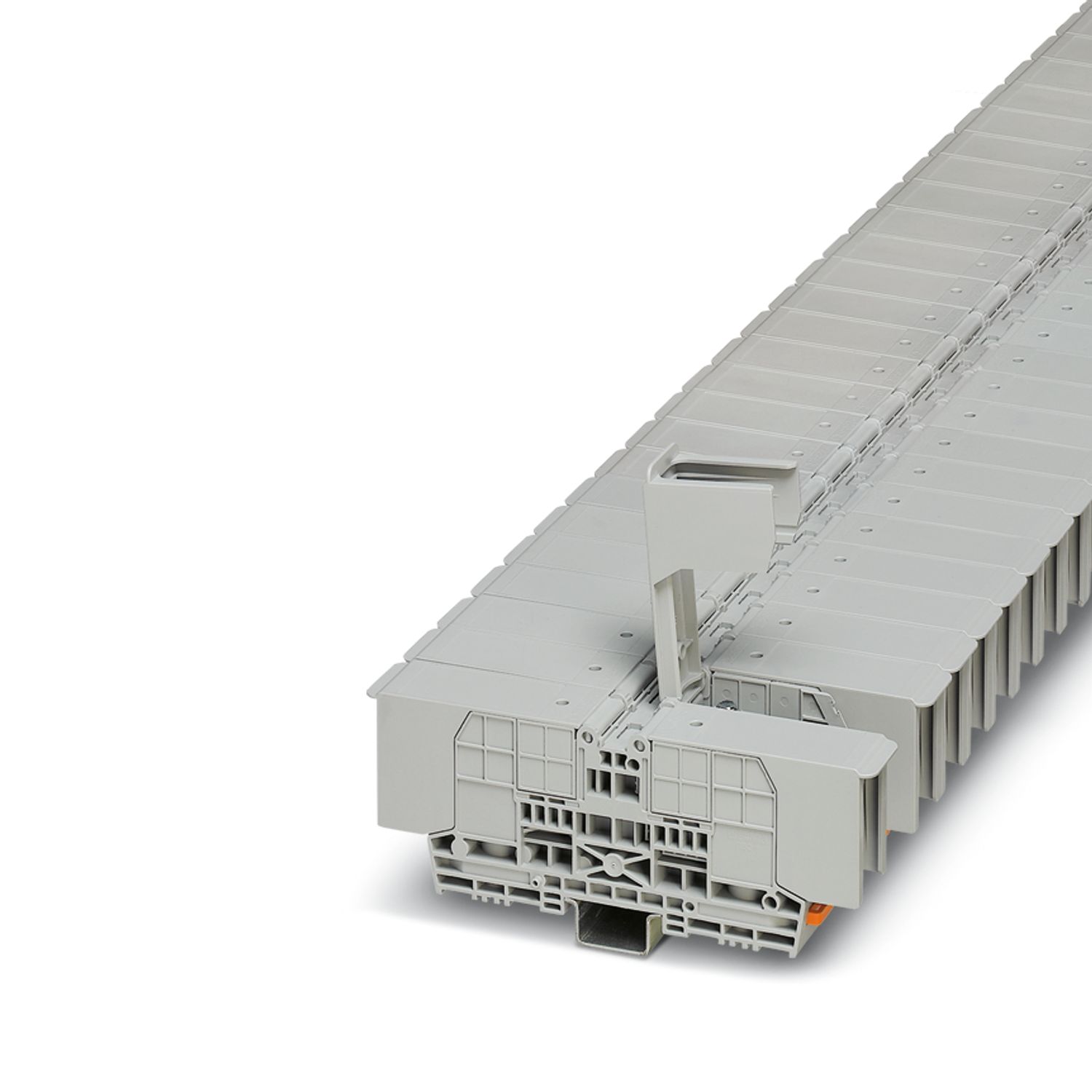

Borne para conexão olhal, tensão nominal: 1500 V, corrente nominal: 192 A, quantidade de conexões: 2, número de polos: 1, tipo de conexão: Conexão de olhal, Bitola: 70 mm2, tipo de montagem: NS 35/7,5, NS 35/15, Rosqueamento direto, cor: cinza
| Tipo de produto | Borne para conexão olhal |
| Família de produtos | RBO |
| Área de aplicação | Indústria ferroviária |
| Construção de máquinas | |
| Construção de instalações | |
| Número de pólos | 1 |
| Passo | 29 mm |
| Número de conexões | 2 |
| Número de linhas | 1 |
| Potenciais | 1 |
| Propriedades de isolamento | |
| Categoria de sobretensão | III |
| Grau de impurezas | 3 |
| Tensão de choque de dimensionamento | 8 kV |
| Potência de dissipação máxima com condição nominal | 6,27 W |
| Quantidade de conexões por nível | 2 |
| Bitola nominal | 70 mm² |
| Comprimento de decapagem | O comprimento de decapagem depende da indicação do fabricante do terminal de cabo. |
| Conexão conforme norma | IEC 60947-7-1 |
| Corrente nominal | 192 A |
| Corrente de carga máxima | 192 A (com bitola de condutor de 70 mm²) |
| Tensão nominal | 1500 V |
| Bitola nominal | 70 mm² |
| Conexão do terminal de cabo DIN 46234:1980-03 | |
| Conexão conforme norma | DIN 46234:1980-03 |
| Perfil de conexão | 2,5 mm² ... 70 mm² |
| Faixa de bitola AWG | (convertido conforme IEC) |
| Diâmetro do olhal | 8,4 mm |
| Largura | 22 mm |
| Diâmetro do pino | 8 mm |
| Rosca | M8 |
| Torque de aperto | 6 ... 12 Nm |
| Conexão conforme norma | DIN 46235:1983-07 |
| Perfil de conexão | 16 mm² ... 70 mm² |
| Faixa de bitola AWG | (convertido conforme IEC) |
| Diâmetro do olhal | 8,4 mm |
| Largura | 24 mm |
| Diâmetro do pino | 8 mm |
| Rosca | M8 |
| Torque de aperto | 6 ... 12 Nm |
| Conexão conforme norma | DIN 46237:1970-07 |
| Perfil de conexão | 2,5 mm² ... 6 mm² |
| Faixa de bitola AWG | (convertido conforme IEC) |
| Diâmetro do olhal | 8,4 mm |
| Largura | 14 mm |
| Diâmetro do pino | 8 mm |
| Rosca | M8 |
| Torque de aperto | 6 ... 12 Nm |
| Cor de identificação dos terminais circulares de cabo : azul | 2,5 mm² |
| Cor de identificação dos terminais circulares de cabo : amarelo | 6 mm² |
| Dados nominais (ATEX/IECEx) | |
| Identificação | II 2 GD Ex eb IIC Gb |
| Faixa da temperatura de utilização | -60 °C ... 110 °C |
| Acessório com certificação Ex | 0800886 E/NS 35 N |
| Listagem de pontes | / RBO 8-VS 2 / 3213179 |
| / RBO 8-VS 3 / 3213182 | |
| Dados de ponte | 187 A (70 mm²) |
| Elevação de temperatura Ex | 40 K (187 A / 70 mm²) |
| para jumpeamento com jumper | 690 V |
| Tensão de isolamento nominal | 630 V |
| Saída | (constante) |
| Nível Ex Geral | |
| Tensão de dimensionamento | 690 V |
| Corrente nominal | 187 A |
| Corrente de carga máxima | 187 A |
| Resistência de passagem | 0,06 mΩ |
| Dados de conexão Ex Geral | |
| Faixa de torque | 6 Nm ... 12 Nm |
| Bitola nominal | 70 mm² |
| Bitola nominal AWG | 2/0 |
| Capacidade de conexão, cabo flexível | 2,5 mm² ... 70 mm² |
| Capacidade de conexão AWG | 12 ... 2/0 |
| 2 condutores com o mesmo perfil, flexíveis | 2,5 mm² ... 70 mm² |
| 2 condutores com a mesma bitola AWG flexível | 12 ... 2/0 |
| Desenho de medidas |
|
| Largura | 29 mm |
| Altura | 184 mm |
| Profundidade | 66 mm |
| Profundidade em NS 35/7,5 | 67 mm |
| Profundidade em NS 35/15 | 74,5 mm |
| Comprimento do pino | 20,5 mm |
| Diâmetro do furo | 6,4 mm |
| Passo | 29 mm |
| Cor | cinza (RAL 7042) |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Grupo de material isolante | I |
| Material isolante | PA |
| Aplicação estática do material isolante | -60 °C |
| Índice de temperatura relativa do material de isolamento (Elec., UL 746 B) | 130 °C |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Flamabilidade das superfícies NFPA 130 (ASTM E 162) | aprovado |
| Densidade óptica de gás de combustão específica NFPA 130 (ASTM E 662) | aprovado |
| Toxicidade do gás de combustão NFPA 130 (SMP 800C) | aprovado |
| Teste de tensão de impulso | |
| Tensão de teste Valor de referência | 9,8 kV |
| Resultado | Aprovado no teste |
| Teste de elevação de temperatura | |
| Demanda Teste de elevação de temperatura | Elevação de temperatura ≤ 45 K |
| Resultado | Aprovado no teste |
| Resistência de corrente de curto prazo 70 mm² | 8,4 kA |
| Resultado | Aprovado no teste |
| Rigidez dielétrica de frequência normal | |
| Tensão de teste Valor de referência | 2,2 kV |
| Resultado | Aprovado no teste |
| Dados mecânicos | |
| Parede lateral aberta | Não |
| Resistência mecânica | |
| Resultado | Aprovado no teste |
| Fixação no suporte | |
| Trilho de fixação/Befestigungsauflage | NS 32/NS 35 |
| Força de teste Valor de referência | 10 N |
| Resultado | Aprovado no teste |
| Teste de danos dos condutores e afrouxamento | |
| Velocidade de rotação | 10 (+/- 2) U/min |
| Rotações | 135 |
| Bitola do condutor/peso | 70 mm² /10,4 kg |
| Resultado | Aprovado no teste |
| Ensaio de fio incandescente | |
| Período de exposição | 30 s |
| Resultado | Aprovado no teste |
| Oscilação/ruídos de banda larga | |
| Especificação de teste | DIN EN 50155 (VDE 0115-200):2022-06 |
| Gama | Teste de vida útil de categoria 2, na plataforma rotativa |
| Frequência | f1 = 5 Hz a f2 = 250 Hz |
| Nível ASD | 6,12 (m/s²)²/Hz |
| Aceleração | 3,12g |
| Duração do teste por eixo | 5 h |
| Sentidos de teste | Eixo X, Y e Z |
| Resultado | Aprovado no teste |
| Choques | |
| Especificação de teste | DIN EN 50155 (VDE 0115-200):2008-03 |
| Tipo de choque | Semi-seno |
| Aceleração | 5g |
| Duração do choque | 30 ms |
| Número de choques por sentido | 3 |
| Sentidos de teste | Eixo X, Y e Z (positivo e negativo) |
| Resultado | Aprovado no teste |
| Condições ambientais | |
| Temperatura ambiente (funcionamento) | -60 °C ... 110 °C (Faixa de temperatura de operação, inclusive autoaquecimento, temperatura máxima de operação de curto prazo, consulte a RTI Elec.) |
| Temperatura ambiente (armazenamento/transporte) | -25 °C ... 60 °C (durante pouco tempo, não superior a 24 h, -60 °C até +70 °C) |
| Temperatura ambiente (montagem) | -5 °C ... 70 °C |
| Temperatura ambiente (acionamento) | -5 °C ... 70 °C |
| Umidade do ar admissível (funcionamento) | 20 % ... 90 % |
| Umidade do ar admissível (armazenamento/transporte) | 30 % ... 70 % |
| Conexão conforme norma | IEC 60947-7-1 |
| Tipo de montagem | NS 35/7,5 |
| NS 35/15 | |
| Rosqueamento direto |
| Tensão nominal UN | Corrente nominal IN | Bitola AWG | Bitola mm2 | |
|---|---|---|---|---|
| 690 V | 187 A | 2,5 - 70 |
| Tensão nominal UN | Corrente nominal IN | Bitola AWG | Bitola mm2 | |
|---|---|---|---|---|
| 690 V | 187 A | 2,5 - 70 |
