MTTB 1,5 - Микроклемма

1414129

Микроклемма, номинальное напряжение: 400 В, номинальный ток: 17,5 A, тип подключения: Винтовые зажимы, 1. и 2-ий ярус, Расчетное сечение: 1,5 мм², cечение: 0,14 мм² - 1,5 мм², тип монтажа: NS 15, NS 35/7,5, NS 35/15, цвет: cерый

Подробная информация о продукте

Тип изделия	Миниклемма
Количество точек подключения	4

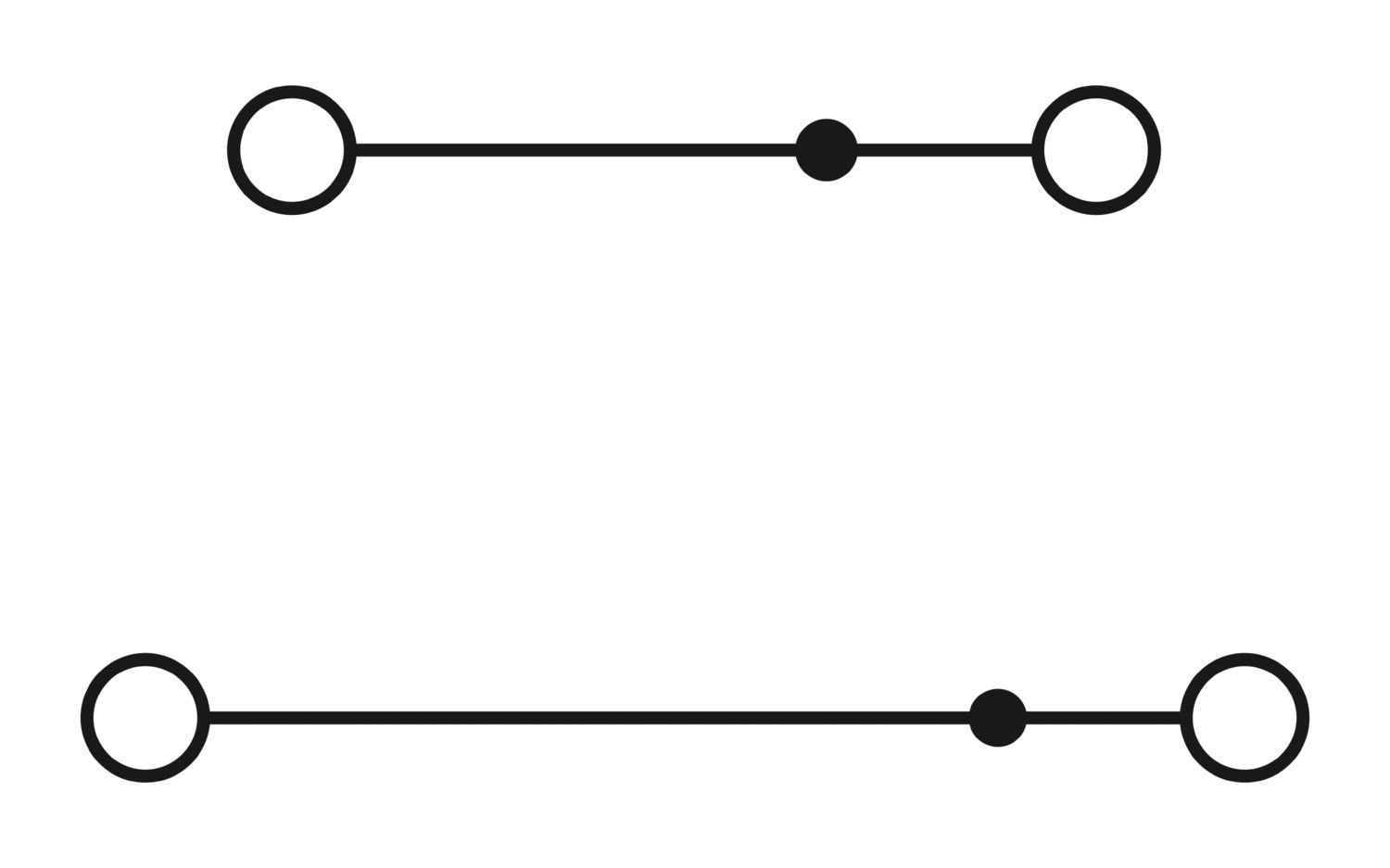

Количество рядов	2
Потенциалы	2
Изоляционные характеристики
Категория перенапряжения	III
Степень загрязнения	3

Расчетное импульсное напряжение	4 кВ
Макс. мощность потерь при номинальных условиях	0,56 Вт

Количество точек подключения на ярус	2
Номинальное сечение	1,5 мм²
1. и 2-ий ярус
Резьба винтов	M2
Момент затяжки	0,22 ... 0,25 Нм
Длина снятия изоляции	6 мм
Калиберная пробка	A1
Подключение согласно стандарту	МЭК 60947-7-1
Сечение жесткого провода	0,14 мм² ... 1,5 мм²
Сечение проводника AWG	26 ... 16 (пересчитано согласно МЭК)
Сечение гибкого провода	0,14 мм² ... 1,5 мм²
Сечение гибкого проводника [AWG]	26 ... 16 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)	0,25 мм² ... 0,75 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	0,25 мм² ... 0,75 мм²
2 жестких провода одинакового сечения	0,14 мм² ... 0,5 мм²
2 гибких провода одинакового сечения	0,14 мм² ... 0,5 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки	0,25 мм² ... 0,34 мм²
Номинальный ток	17,5 A
Максимальный ток нагрузки	17,5 A (для кабеля сечением 1,5 мм²)
Номинальное напряжение	400 В
Номинальное сечение	1,5 мм²

Ширина	4,2 мм
Ширина крышки	1 мм
Высота	44 мм
Глубина на NS 15	41 мм
Глубина на NS 35/7,5	41 мм
Глубина на NS 35/15	48,5 мм

Цвет	серый (RAL 7042)
Класс воспламеняемости согласно UL 94	V0
Группа изоляционного материала	I
Изоляционный материал	PA
Статическое использование изоляционного материала на холоде	-60 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)	130 °C
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26	HL 1 - HL 3
Воспламеняемость поверхности NFPA 130 (ASTM E 162)	имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)	имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)	имеется

Испытание импульсным напряжением
Испытательное напряжение, заданное значение	4,8 кВ
Результат	Испытание пройдено
Испытание на нагрев
Требования, испытание на нагревание	Повышение температуры ≤ 45 K
Результат	Испытание пройдено
Стойкость к кратковременным токам 1,5 мм²	0,18 кA
Результат	Испытание пройдено
Рабочая электрическая прочность
Испытательное напряжение, заданное значение	1,89 кВ
Результат	Испытание пройдено

Механические данные
Открытая боковая стенка	Да

Механическая прочность
Результат	Испытание пройдено
Крепление на носителе
Сила при испытании, заданное значение	1 Н
Результат	Испытание пройдено

Испытание игольчатым пламенем
Время воздействия	30 c
Результат	Испытание пройдено
Вибрации/ широкополосные шумы
Спецификации по испытанию	DIN EN 50155 (VDE 0115-200):2022-06
Ассортимент	Испытания на долговечность, категория 2, на поворотной тележке
Частота	от f₁ = 5 Гц до f₂ = 250 Гц
ASD-уровень	6,12 (м/с²)²/Гц
Ускорение	3,12г
Продолжительность испытания на 1 ось	5 ч
Направление испытания	X-, Y- и Z-ось
Результат	Испытание пройдено
Ударопрочность
Форма удара	Полусинусоида
Ускорение	5г
Продолжительность удара	30 мс
Количество ударов в 1 направлении	3
Направление испытания	X-, Y- и Z-ось (положит. и отрицат.)
Результат	Испытание пройдено
Условия окружающей среды
Температура окружающей среды (при эксплуатации)	-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)	-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)	-5 °C ... 70 °C
Температура окружающей среды (при эксплуатации)	-5 °C ... 70 °C
Допустимая отн. влажность воздуха (при эксплуатации)	20 % ... 90 %
Допустимая влажность воздуха (хранение / транспортировка)	30 % ... 70 %

Подключение согласно стандарту	МЭК 60947-7-1

Тип монтажа	NS 15
	NS 35/7,5
	NS 35/15

Коммерческие данные

Номер артикула	1414129
Упаковочная единица	50 Количество
Минимальное количество, предусмотренное условиями заказа	50 Количество
Ключ изделия	BE1264
Страница каталога	Стр. 555 (C-1-2019)
GTIN	4017918105419
Вес/шт. (с упаковкой)	5,579 g
Вес/шт. (без упаковки)	5,57 g
Номер таможенного тарифа	85369010
Страна происхождения	TR

Классификация

Сертификаты

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
	300 В	15 A	28 - 14

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG
Группа использования B
	300 В	15 A	30 - 14
Группа использования F
	400 В	15 A	30 - 14
Группа использования D
	300 В	10 A	30 - 14

Environmental product compliance

Совместимые изделия

Принадлежности

Преимущества для вас

Номинальное сечение 1,5 мм²

Основание с защелками для несущих реек NS 15 и NS 35

Монтажная ширина всего 4,2 мм

Хороший обзор благодаря маркировке всех клемм

Экономия пространства благодаря компактной конструкции и возможности монтажа на несущей рейке 15 мм

Различные способы нанесения маркировки

Ряды шунтирования на обоих ярусах

EU RoHS
Отвечает требованиям Директивы RoHS	Да (Нет освобождения от исполнения требований)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Отсутствие опасных веществ, превышающих предельные значения
EU REACH SVHC
Указание на вещество-кандидата согласно REACH (№ CAS)	Нет веществ с массовой долей более 0,1%
