QUINT-BUFFER/24DC/24DC/40 - Буферный модуль - 2320393

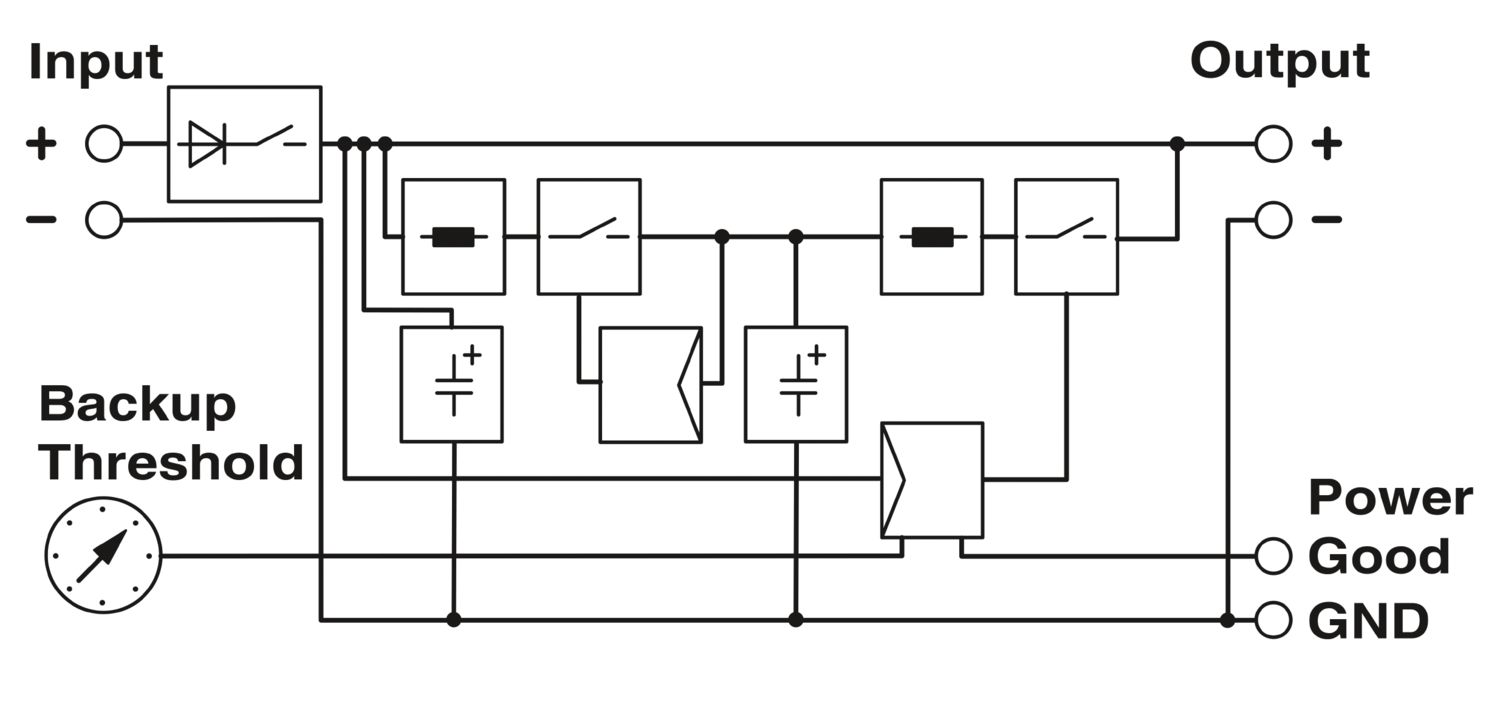

Входные данные

Входное напряжение	24 В DC
Диапазон входных напряжений	18 В DC ... 30 В DC
Диапазон входных напряжений постоянного тока	18 В DC ... 30 В DC
Тип напряжения питания	Пост. ток
Время автономной работы	0,2 c (40 A)
Время автономной работы		8 c (1 A)
Потребляемый ток	0,1 A (холостой ход)
		0,7 A (Процесс зарядки)
		45 A (Проводимый ток)
Защита от переполюсовки	есть
Задержка загрузки	нет
Пороговое значение включения, фикс.	< 20 В DC (< 22 В; < 24 В; < 26 В)
Пороговое значение включения, изменяемое	(U_IN - 1 В)/0,1 с
Защитная схема	Защита от перенапряжений при переходных процессах

Выходные данные

КПД	> 99 % (Питание от сети, при заряженном энергоаккумуляторе)
Номинальное напряжение	24 В DC (зависит от входного напряжения)
Номинальный ток на выходе (I_N)	40 A
Ограничение тока на выходе	45 A (В соответствии с подсоединенным ранее ограничителем тока источника питания)
Selective Fuse Breaking (I_SFB)	120 A (12 мс)
Oграничение рабочих характеристик	60 °C ... 80 °C (2,5 %/K)
Выходная мощность	макс. 960 Вт
Рассеиваемая мощность, номинальная нагрузка, макс.	8 Вт
Рассеиваемая мощность при питании от батареи	48 Вт
Рассеиваемая мощность	8 Вт (Нормальный режим работы)
Рассеиваемая мощность		48 Вт (Буферный режим работы)
Защитная схема	Защита от перенапряжений при переходных процессах
Возможность параллельного подключения	есть, для увеличения времени автономной работы и резервирования
Возможность последовательного подключения	нет
Питание от сети
Номинальное напряжение	24 В DC
Диапазон выходного напряжения	18 В DC ... 30,5 В DC
Номинальный ток на выходе (I_N)	40 A
Работа от аккумулятора
Номинальное напряжение	24 В DC
Диапазон выходного напряжения	19,2 В DC ... 27,6 В DC
Номинальный ток на выходе (I_N)	40 A
Сигнал: Сигнальный выход Power Good активен (High = буферный модуль заряжен)
Описание выходов	мощность в норме
Выходное напряжение	+ 24 В
Ток длительной нагрузки	20 мА

Энергоаккумуляторы

Ток зарядки	600 мА
Номинальная емкость	0,1 Ач
Батарейная технология	UPS-CAP
Носитель информации	Электролитический конденсатор
Технология IQ	нет

Характеристики клемм

Вход
Тип подключения	Винтовые зажимы
Сечение жесткого проводника мин.	0,5 мм²
Сечение жесткого проводника макс.	16 мм²
Сечение гибкого проводника мин.	0,5 мм²
Сечение гибкого проводника макс.	16 мм²
Сечение провода AWG мин.	8
Сечение провода AWG макс.	6
Длина снятия изоляции	10 мм
Резьба винтов	M4
Мин. момент затяжки	1,2 Нм
Момент затяжки, макс.	1,5 Нм
Выход
Тип подключения	Винтовые зажимы
Сечение жесткого проводника мин.	0,5 мм²
Сечение жесткого проводника макс.	16 мм²
Сечение гибкого проводника мин.	0,5 мм²
Сечение гибкого проводника макс.	16 мм²
Сечение провода AWG мин.	8
Сечение провода AWG макс.	6
Длина снятия изоляции	10 мм
Резьба винтов	M4
Мин. момент затяжки	1,2 Нм
Момент затяжки, макс.	1,5 Нм
Сигнал
Сечение жесткого проводника мин.	0,2 мм²
Сечение жесткого проводника макс.	4 мм²
Сечение гибкого проводника мин.	0,2 мм²
Сечение гибкого проводника макс.	2,5 мм²
Сечение провода AWG мин.	24
Сечение провода AWG макс.	12
Резьба винтов	M4
Мин. момент затяжки	0,5 Нм
Момент затяжки, макс.	0,6 Нм

Сигнализация

Виды подачи сигнала	СИД
	активный коммутационный выход
Сигнальный выход: Сигнальный выход Power Good активен (High = буферный модуль заряжен)
Индикатор состояния	Светодиодный индикатор зеленого цвета "Мощность в норме"
Указание по индикации состояния	Буферный модуль заряжен: светодиод горит
Цвет	зеленый
Указание по индикации состояния	Буферный модуль заряжен: светодиод горит

Электрические характеристики

Напряжения изоляции на входе, выходе / корпус	500 В

Характеристики изделий

Тип изделия	Буферный модуль
Технология IQ	нет
MTBF (IEC 61709, SN 29500)	> 902000 ч (40 °C)
Изоляционные характеристики
Степень защиты	III
Степень загрязнения	2

Размеры

Ширина	64 мм
Высота	130 мм
Глубина	125 мм
Горизонтальный шаг	3,6 TE
Установочный размер
Монтажное расстояние справа/слева	0 мм / 0 мм
Монтажное расстояние сверху/снизу	50 мм / 50 мм
Альтернативный способ монтажа
Ширина	122 мм
Высота	130 мм
Глубина	67 мм

Монтаж

Тип монтажа	Установка на монтажную рейку
Указания по монтажу	присоединяемый: горизонтально 0 мм, вертикально 50 мм
Монтажное положение	горизонтальная DIN-рейка NS 35, EN 60715

Спецификации материала

Материал корпуса	Металл
Исполнение крышки	Оцинкованная листовая сталь, без хрома(VI)
Исполнение бокового элемента	Алюминий (AlMg3)

Экологические условия и условия эксплуатации

Условия окружающей среды
Степень защиты	IP20
Температура окружающей среды (при эксплуатации)	-25 °C ... 80 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C
Рабочая высота	2000 м
Климатический класс	3K3 (согласно EN 60721)
Макс. допустимая отн. влажность воздуха (при эксплуатации)	≤ 95 % (при 25 °C, без выпадения конденсата)
Ударопрочность	18 мс, 30г на каждую ось (согласно МЭК 60068-2-27)
Вибрация (при эксплуатации)	< 15 Гц, амплитуда ±2,5 мм (согласно МЭК 60068-2-6)
	15 Гц ... 150 Гц, 2,3r, 90 мин.

Стандарты и предписания

Стандарт - оснащение силового оборудования электронными средствами	EN 50178/VDE 0160 (PELV)
Стандарт - электробезопасность	EN 60950-1/VDE 0805 (БСНН))
Стандарт - безопасные малые напряжения	EN 60950-1 (БСНН) и EN 60204 (ЗСНН)
Стандарт - безопасная изоляция	DIN VDE 0106-101
Стандарт - безопасность трансформаторов	EN 61558-2-17

Допуски

Сертификация UL	UL/C-UL, одобренный UL 60950-1
	UL Listed UL 508
	UL ANSI/ISA-12.12.01, класс I, раздел 2, группы A, B, C, D (Опасное размещение)

Данные по ЭМС

Электромагнитная совместимость	Соответствие директиве EMV 2014/30/EU
Директива по низкому напряжению	Соответствие Директиве по низкому напряжению 2014/35/ЕС
Помехоустойчивость	EN 61000-6-2:2005
Разряд статического электричества
Стандарты / нормативные документы	EN 61000-4-2
Разряд статического электричества
Разряд между контактами	8 кВ (Уровень контроля 4)
Воздушный разряд	15 кВ (Уровень контроля 4)
Примечания	Критерий A
Электромагнитное высокочастотное поле
Стандарты / нормативные документы	EN 61000-4-3
Электромагнитное высокочастотное поле
Диапазон частот	80 МГц ... 1 ГГц
Напряженность проверочного поля	20 В/м
Диапазон частот	1 ГГц ... 6 ГГц
Напряженность проверочного поля	10 В/м
Примечания	Критерий A
Быстрые переходные процессы (всплески)
Стандарты / нормативные документы	EN 61000-4-4
Быстрые переходные процессы (всплески)
Вход	2 кВ (Уровень контроля 3 - асимметричный)
Выход	2 кВ (Уровень контроля 3 - асимметричный)
Сигнал	2 кВ (Уровень контроля 4 - асимметричный)
Примечания	Критерий A
Нагрузка при ударном напряжении (импульсное перенапряжение)
Стандарты / нормативные документы	EN 61000-4-5
Нагрузка при ударном напряжении (импульсное перенапряжение)
Вход	1 кВ (Уровень контроля 2 - симметричный)
Вход		2 кВ (Уровень контроля 3 - асимметричный)
Выход	1 кВ (Уровень контроля 2 - симметричный)
Выход		2 кВ (Уровень контроля 3 - асимметричный)
Сигнал	1 кВ (Уровень контроля 2 - асимметричный)
Примечания	Критерий A
Влияние помех по цепи питания
Стандарты / нормативные документы	EN 61000-4-6
Влияние помех по цепи питания
Вход/выход/сигнал	асимметричный
Диапазон частот	0,15 МГц ... 80 МГц
Примечания	Критерий A
Напряжение	10 В (Уровень контроля 3)
Излучение помех
Стандарты / нормативные документы	EN 61000-6-3
Напряжение радиопомех согл. EN 55011	EN 55011 (EN 55022) класс B, использование в промышленных и жилых помещениях
Излучение радиопомех согл. EN 55011	EN 55011 (EN 55022) класс B, использование в промышленных и жилых помещениях
Критерии
Критерий А	Нормальные рабочие параметры со значениями в заданных пределах.
Критерий B	Временное ухудшение рабочих параметров, которое устраняется самим устройством.

Номер артикула	2320393
Упаковочная единица	1 Количество
Минимальное количество, предусмотренное условиями заказа	1 Количество
Ключ изделия	CMUQE3
Страница каталога	Стр. 235 (C-6-2015)
GTIN	4046356554114
Вес/шт. (с упаковкой)	1 490,9 g
Вес/шт. (без упаковки)	1 306 g
Номер таможенного тарифа	85322200
Страна происхождения	CN

EU RoHS
Отвечает требованиям Директивы RoHS	Да
насколько известно, действует освобождение от исполнения требований	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-25 Таблицу по декларации China RoHS для отдельных изделий можно посмотреть в разделе загрузок соответствующего изделия в «Заявлении производителя». Таблица по декларации China RoHS для всех изделий EFUP-E не требуется и не составляется.
EU REACH SVHC
Указание на вещество-кандидата согласно REACH (№ CAS)	Lead (№ CAS: 7439-92-1)
SCIP	c72f0142-7ac0-4303-9168-ccebf715f445
