Conversor DC/DC QUINT com a máxima funcionalidade
Os conversores DC/DC modificam o nível de tensão, renovam a tensão na extremidade de linhas longas ou criam sistemas de alimentação de energia independentes através de isolamento galvânico.
Para uma proteção seletiva e por isso econômica das instalações, os conversores DC/DC QUINT acionam magneticamente disjuntores de linha com corrente nominal 6 vezes superior, mostrando portanto maior rapidez. A elevada disponibilidade da instalação é, além disso, assegurada pelo monitoramento de funcionamento preventivo, em que os estados operacionais críticos são comunicados antes do surgimento de falhas.

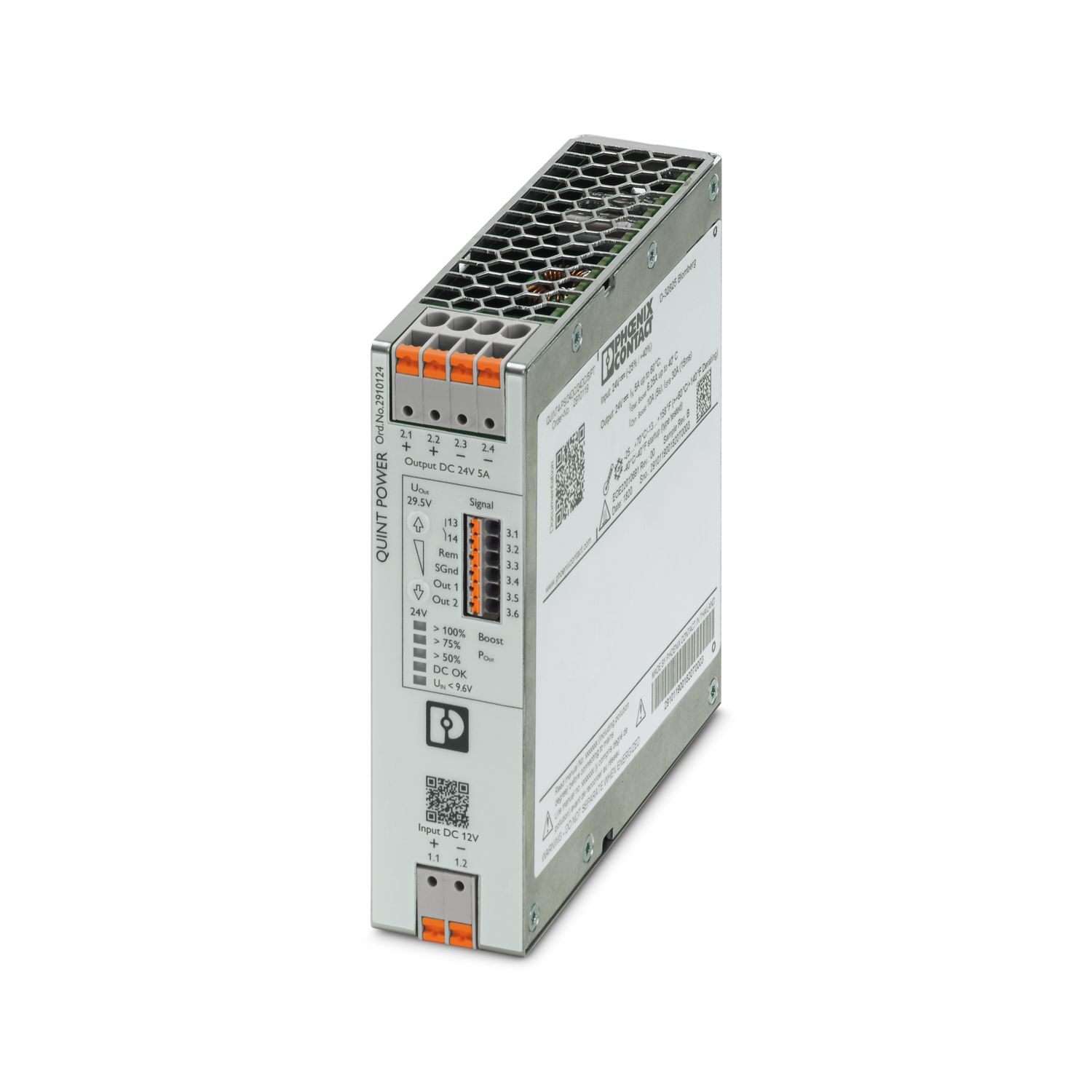

QUINT4-PS/12DC/24DC/5/PT
-
Conversor DC/DC
2910124
Conversor DC/DC com chaveamento primário, QUINT POWER, Montagem em trilho de fixação, SFB Technology (Selective Fuse Breaking), entrada: 12 V DC, saída: 24 V DC / 5 A
Download gratuito disponível.
Downloads
Detalhes do produto
| Faixa de tensão nominal de entrada | 12 V DC |
| Faixa de tensão de entrada | 12 V DC -25 % ... +40 % |
| Entrada de faixa ampla | não |
| Rigidez dielétrica máx. | 25 V DC (60 s) |
| Irupção da corrente | típ. 2 A |
| Integral de colisão da corrente de ligação (I2t) | < 0,07 A2s |
| Limitação da irrupção da corrente de ligação | 2 A |
| Tempo permissível de falha de rede | típ. 4 ms (12 V DC) |

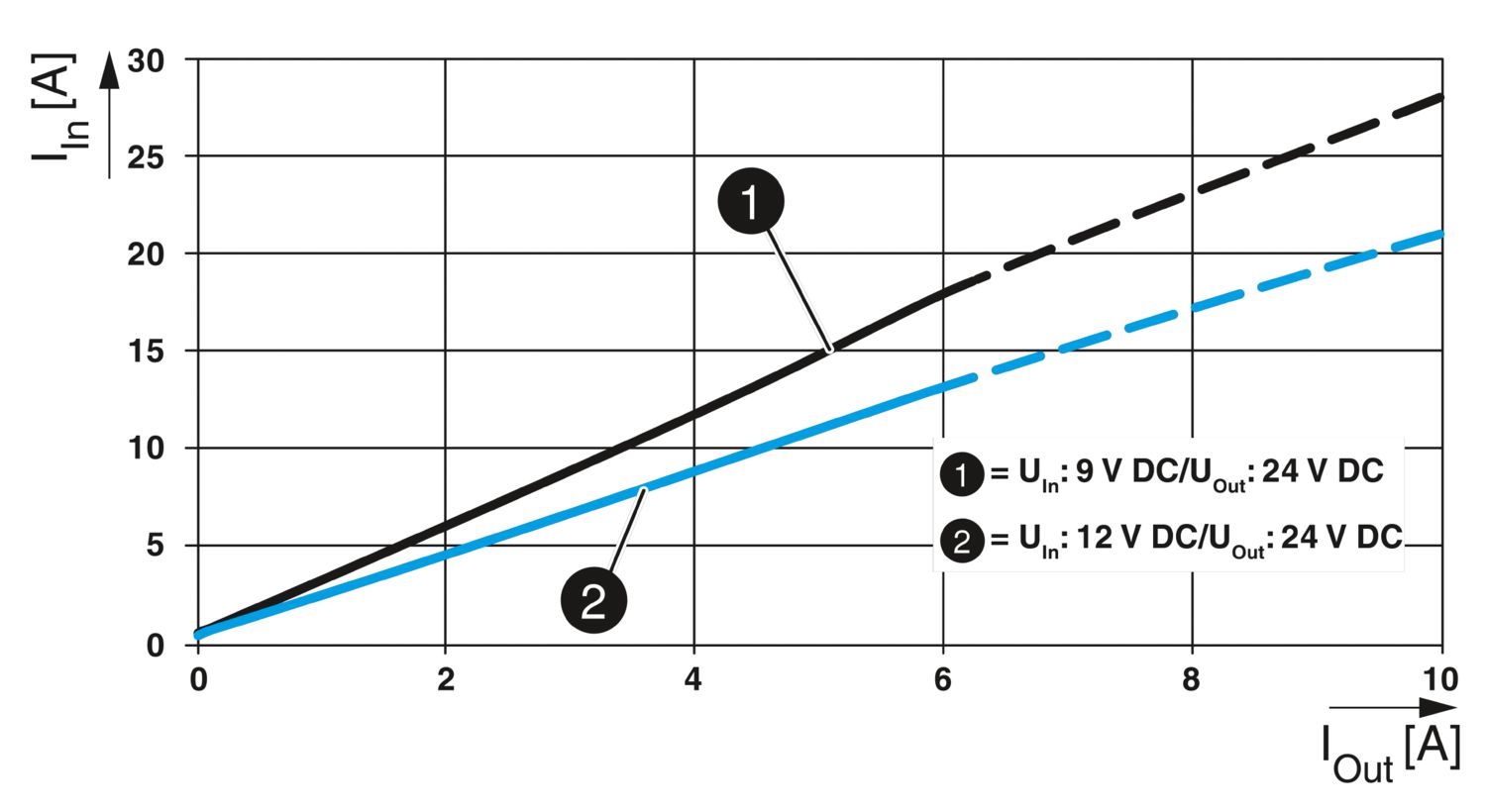

| Consumo de energia | 14 A (12 V DC) |
| Tempo de ligação típico | 300 ms (a partir do SLEEP MODE) |
| Tempo de ligação | < 1 s |
| Fusível de entrada | 30 A (lento, interno) |
| Seleção de fusível adequado para o contator de entrada | 10 A ... 16 A (Característica B, C, D, K ou similar) |

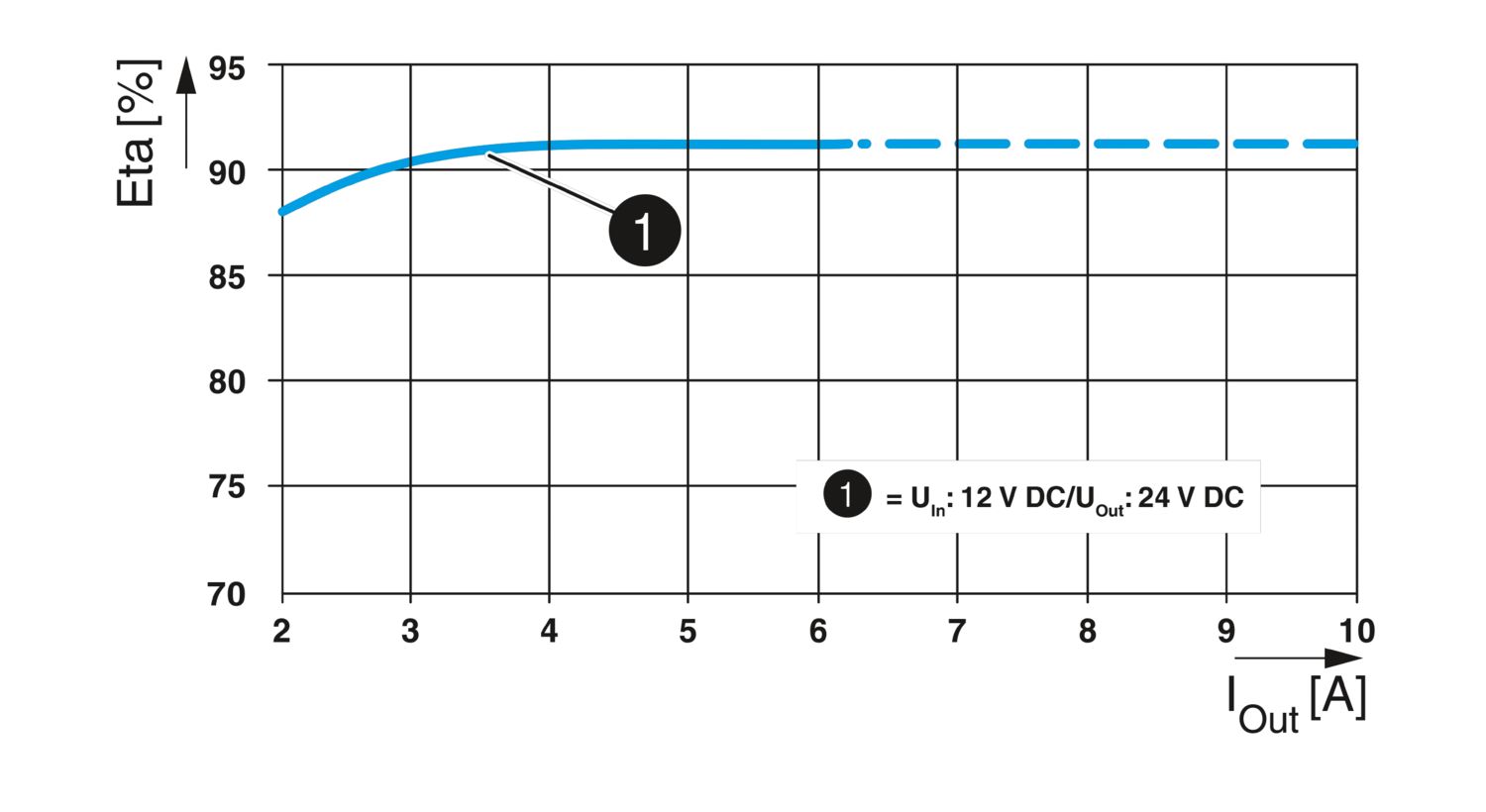

| Eficiência | típ. 91,3 % (24 V DC) |
| Característica de saída | U/I Advanced |
| Smart HICCUP | |
| FUSE MODE | |
| Tensão de saída nominal | 24 V DC |
| Faixa de ajuste da tensão de saída (USet) | 24 V DC ... 29,5 V DC (> 24 V DC, potência constante) |
| Corrente nominal de saída (IN) | 5 A |
| Estático Boost (IStat.Boost) | 6,25 A |
| Boost dinâmico (IBoost din.) | 10 A (5 s) |
| Selective Fuse Breaking (ISFB) | 30 A (15 ms) |
| Acionamento de segurança magnético | A1 ... A4 / B2 / C1 ... C2 / Z1 ... Z4 |
| À prova de curto-circuito | sim |
| À prova de circuito aberto | sim |
| Potência de saída (PN) | 120 W |
| Potência de saída (PStat. Boost) | 150 W |
| Potência de saída (PDyn. Boost) | 240 W (5 s) |
| Resistência de feedback | ≤ 35 V DC |
| Proteção contra sobretensão na saída (OVP) | ≤ 32 V DC |
| Rypple residual | < 20 mVSS |
| Tolerância estático | < 1 % (Alteração de carga estática 10 % ... 90 %) |
| Tolerância dinâmico | < 1 % (Alteração de carga estática 10 % ... 90 %) |
| Tolerância Alteração da tensão de entrada | < 1 % (Alteração de carga estática 10 % ... 90 %) |
| Tempo de subida | < 1 s (UOUT (10 % ... 90 %)) |
| Ligável em série | Sim |
| Dissipação de energia sem carga nominal máxima | < 2 W |
| Dissipação de energia carga nominal máxima | < 13 W |
| Potência de dissipação SLEEP MODE | < 1 W |
| Ligável em paralelo | sim, para redundância e elevação de capacidade. |
| Entrada | |
| Posição | 1.x |
| Conexão de condutores | |
| Tipo de conexão | Conexão Push-in |
| rígido | 0,2 mm² ... 6 mm² |
| flexível | 0,2 mm² ... 6 mm² |
| flexível com terminal tubular sem luva de plástico | 0,2 mm² ... 4 mm² |
| flexível com terminal tubular com luva de plástico | 0,2 mm² ... 4 mm² |
| rígido (AWG) | 24 ... 10 |
| Comprimento de decapagem | 10 mm |
| Saída | |
| Posição | 2.x |
| Conexão de condutores | |
| Tipo de conexão | Conexão Push-in |
| rígido | 0,2 mm² ... 6 mm² |
| flexível | 0,2 mm² ... 6 mm² |
| flexível com terminal tubular sem luva de plástico | 0,2 mm² ... 4 mm² |
| flexível com terminal tubular com luva de plástico | 0,2 mm² ... 4 mm² |
| rígido (AWG) | 24 ... 10 |
| Comprimento de decapagem | 10 mm |
| Sinal | |
| Posição | 3.x |
| Conexão de condutores | |
| Tipo de conexão | Conexão Push-in |
| rígido | 0,2 mm² ... 1 mm² |
| flexível | 0,2 mm² ... 1,5 mm² |
| flexível com terminal tubular sem luva de plástico | 0,2 mm² ... 1,5 mm² |
| flexível com terminal tubular com luva de plástico | 0,2 mm² ... 0,75 mm² |
| rígido (AWG) | 24 ... 16 |
| Comprimento de decapagem | 8 mm |
| Sinalização LED | |
| Tipos de sinalização | LED |
| Contato de sinal com potencial zero | |
| Saída de sinal ativa Out1 (digital, configurável) | |
| Saída de sinal ativa Out2 (digital, analógica, configurável) | |
| Contato remoto | |
| Sinal de terra SGnd | |
| Limiar de sinal | > 100 % (LED piscando amarelo, potência de saída > 120 W) |
| > 75 % (LED piscando verde, potência de saída > 90 W) | |
| > 50 % (LED piscando verde, potência de saída > 60 W) | |
| > 0,9 x USet (LED acende a verde) | |
| < 0,9 x USet (LED piscando verde) | |
| > 0,8 x UInNom (LED desligado) | |
| < 0,8 x UInNom (LED acende a amarelo) | |
| Entrada de sinal Remote (configurável) | |
| Identificação das conexões | 3.3 + |
| Função | Potência de saída EIN/AUS (Remote) |
| Padrão | Potência de saída LIG (>40 kΩ/24 V DC/jumper aberto entre REM e SGnd) |
| Saída de sinal Out 1 (configurável) | |
| Identificação das conexões | 3.5 + |
| Digital | 0 V DC |
| 24 V DC | |
| 20 mA | |
| Padrão | Tensão de entrada UIN OK |
| Opção de sinal | Tensão de saída |
| Corrente de saída | |
| Potência de saída | |
| Horas de funcionamento | |
| Aviso precoce de altas temperaturas | |
| Limitação de tensão OVP ativa | |
| Saída de sinal Out 2 (configurável) | |
| Identificação das conexões | 3.6 + |
| Digital | 0 V DC |
| 24 V DC | |
| 20 mA | |
| Padrão | Potência de saída |
| Opção de sinal | Tensão de saída |
| Corrente de saída | |
| Horas de funcionamento | |
| Aviso precoce de altas temperaturas | |
| Limitação de tensão OVP ativa | |
| Analógico | 4 mA ... 20 mA ±5 % (Carga ≤400 Ω) |
| Opção de sinal | Tensão de saída |
| Corrente de saída | |
| Potência de saída | |
| Saída de sinal Relé 13/14 (configurável) | |
| Identificação das conexões | 3.1, 3.2 |
| Contato de comutação (sem potencial) | sem potencial |
| Digital | 24 V DC |
| 1 A | |
| 30 V AC | |
| 0,5 A | |
| Padrão | Tensão de saída |
| Opção de sinal | Corrente de saída |
| Potência de saída | |
| Horas de funcionamento | |
| Aviso precoce de altas temperaturas | |
| Limitação de tensão OVP ativa | |
| Tensão de entrada UIN OK | |
| Sinal de terra SGnd | |
| Identificação das conexões | 3.4 + |
| Função | Sinal de terra |
| Potencial de referência | para OUT1, OUT2, REM |
| Tensão de isolamento entrada/saída | 4 kV DC (Teste típico) |
| 2 kV DC (Teste unitário) | |
| Frequência de comando | 190,00 kHz ... 220,00 kHz (Grau do conversor auxiliar) |
| 50,00 kHz ... 420,00 kHz (Grau do conversor principal) |
| Tipo de produto | Conversor DC/DC |
| Família de produtos | QUINT POWER |
| MTBF (IEC 61709, SN 29500) | > 1600000 h (25 °C) |
| > 930000 h (40 °C) | |
| > 380000 h (60 °C) | |
| Propriedades de isolamento | |
| Classe de proteção | Special with SELV input and output |
| Grau de impurezas | 2 |
| Expectativa de vida útil (capacitores eletrolíticos) | |
| Corrente | 2,5 A |
| Temperatura | 40 °C |
| Tempo | 365000 h |
| Texto adicional | 24 V DC |
| Expectativa de vida útil (capacitores eletrolíticos) | |
| Corrente | 5 A |
| Temperatura | 40 °C |
| Tempo | 194000 h |
| Texto adicional | 24 V DC |
| Expectativa de vida útil (capacitores eletrolíticos) | |
| Corrente | 5 A |
| Temperatura | 30 °C |
| Tempo | 388000 h |
| Texto adicional | 24 V DC |
| Dimensões dos artigos | |
| Largura | 36 mm |
| Altura | 130 mm |
| Profundidade | 125 mm |
| Dimensões dos artigos com montagem alternativa | |
| Largura | 122 mm |
| Altura | 130 mm |
| Profundidade | 39 mm |
| Medidas de montagem | |
| Distância de montagem à direita/esquerda (ativo) | 15 mm / 15 mm |
| Distância de montagem à direita/esquerda (passivo) | 0 mm / 0 mm |
| Distância de montagem em cima/embaixo (ativo) | 50 mm / 50 mm |
| Distância de montagem em cima/embaixo (passivo) | 50 mm / 50 mm |
| Tipo de montagem | Montagem em trilho de fixação |
| Instrução de montagem | alinhamento possível: PN ≥50 %, horizontal 5 mm, ao lado de componentes ativos 15 mm, vertical 50 mm alinhamento possível: PN <50 %, horizontal 0 mm, vertical em cima 40 mm, vertical embaixo 20 mm |
| Com pintura de proteção | não |
| Classe de inflamabilidade conforme UL 94 (caixa / bornes) | V0 |
| Material da caixa | Metal |
| Modelo da cobertura | Aço inoxidável X6Cr17 |
| Modelo das peças laterais | Alumínio |
| Condições ambientais | |
| Grau de proteção | IP20 |
| Temperatura ambiente (funcionamento) | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
| Temperatura ambiente (tipo de início testado) | -40 °C |
| Altura de aplicação | ≤ 5000 m (> 2000 m, observar redução de carga) |
| Classe climática | 3K3 (EN 60721) |
| Máx. umidade do ar admissível (funcionamento) | ≤ 95 % (com 25 °C, sem condensação) |
| Choque | 18 ms, 30g, em cada direção (de acordo com IEC 60068-2-27) |
| Vibração (funcionamento) | Busca de ressonância 5 Hz ... 100 Hz 2,3g, 90 min., frequência de ressonância 2,3g, 90 min. (conforme DNV GL classe C) |
| Código Temp | T4 (-25 ... +70 °C; > 60 °C, Derating: 2,5 %/K) |
| Categoria de sobretensão | |
| EN 61010-1 | II (≤ 5000 m) |
| EN 62477-1 | III (≤ 2000 m) |
| Segurança de equipamentos de medição, comando, regulagem e laboratório | |
| Designação padrão | Segurança elétrica (de equipamentos de comando e regulação) |
| Normas/disposições | IEC 61010-1 |
| Tensão extra baixa protegida | |
| Designação padrão | Tensão extra baixa protegida |
| Normas/disposições | EN 61010-1 (SELV) |
| IEC 61010-2-201 (PELV) | |
| Falhas de tensão de rede | |
| Designação padrão | Variação de rede/subtensão |
| Normas/disposições | EN 61000-4-29 |
| UL | |
| Identificação | UL Listed UL 61010-1 |
| UL | |
| Identificação | UL Listed UL 61010-2-201 |
| UL | |
| Identificação | UL 121201 & CSA C22.2 No. 213-17 Class I, Division 2, Groups A, B, C, D T4 (Hazardous Location) |
| CSA | |
| Identificação | CAN/CSA-C22.2 No. 61010-1-12 |
| CSA | |
| Identificação | CAN/CSA C22.2 No. 61010-2-201:18 |
| SIQ | |
| Identificação | Tipo de montagem testado (type approved) |
| SIQ | |
| Identificação | Esquema CB (IEC 61010-1, IEC 61010-2-201) |
| Compatibilidade eletromagnética | Conformidade com a diretriz EMC 2014/30/UE |
| Diretiva de baixa tensão | Conformidade com a Diretiva de Baixa Tensão 2014/35/UE |
| Requisitos EMC Emissão de interferências | EN 61000-6-3 |
| EN 61000-6-4 | |
| Requisitos EMC Imunidade a interferência | EN 61000-6-1 |
| EN 61000-6-2 | |
| Requisitos EMC da central elétrica | IEC 61850-3 |
| EN 61000-6-5 | |
| Emissão de interferências conduzidas por cabo | |
| Normas/Disposições | EN 55016 |
| EN 61000-6-3 (classe B) | |
| Emissão de interferências | |
| Normas/Disposições | Norma básica complementar EN 61000-6-5 (imunidade a interferência de sistemas de dispositivos de chaveamento), IEC/EN 61850-3 (fornecimento de energia) |
| Emissão de interferências | |
| Normas / Determinações | EN 55016 |
| EN 61000-6-3 (classe B) | |
| Emissão de interferências conduzidas por cabo DNV GL | |
| DNV | Classe B |
| Texto adicional | Área ponte e convés |
| Emissão de interferências DNV GL | |
| DNV | Classe B |
| Texto adicional | Área ponte e convés |
| Descarga de eletricidade estática | |
| Normas / Determinações | EN 61000-4-2 |
| Descarga de eletricidade estática | |
| Descarga de contato | 8 kV (Grau de precisão de teste 4) |
| Descarga de ar | 15 kV (Grau de precisão de teste 4) |
| Observação | Critério A |
| Campo HF eletromagnético | |
| Normas / Determinações | EN 61000-4-3 |
| Campo HF eletromagnético | |
| Faixa de frequência | 80 MHz ... 1 GHz |
| Resistência do campo de teste | 20 V/m (Grau de precisão de teste 3) |
| Faixa de frequência | 1 GHz ... 6 GHz |
| Resistência do campo de teste | 10 V/m (Grau de precisão de teste 3) |
| Observação | Critério A |
| Transientes rápidos (Burst) | |
| Normas / Determinações | EN 61000-4-4 |
| Transientes rápidos (Burst) | |
| Entrada | 4 kV (Grau de precisão de teste 3 - assimétrico) |
| Saída | 4 kV (Grau de precisão de teste 3 - assimétrico) |
| Sinal | 4 kV (Grau de precisão de teste 4 - assimétrico) |
| Observação | Critério A |
| Carga de tensão de impulso (Surge) | |
| Normas / Determinações | EN 61000-4-5 |
| Carga de tensão de impulso (Surge) | |
| Entrada | 1 kV (Grau de precisão de teste 3 - simétrico) |
| 2 kV (Grau de precisão de teste 3 - assimétrico) | |
| Saída | 1 kV (Grau de precisão de teste 3 - simétrico) |
| 2 kV (Grau de precisão de teste 3 - assimétrico) | |
| Sinal | 2 kV (Grau de precisão de teste 3 - assimétrico) |
| Observação | Critério A |
| Interferência induzida | |
| Normas / Determinações | EN 61000-4-6 |
| Interferência induzida | |
| Entrada/saída/sinal | assimétrico |
| Faixa de frequência | 0,15 MHz ... 80 MHz |
| Observação | Critério A |
| Tensão | 10 V (Grau de precisão de teste 3) |
| Campo magnético com frequência energética | |
| Normas / Determinações | EN 61000-4-8 |
| Frequência | 16,7 Hz |
| 50 Hz | |
| 60 Hz | |
| Resistência do campo de teste | 100 A/m |
| Texto adicional | 60 s |
| Observação | Critério A |
| Frequência | 50 Hz |
| 60 Hz | |
| Faixa de frequência | 50 Hz ... 60 Hz |
| Resistência do campo de teste | 1 kA/m |
| Texto adicional | 3 s |
| Observação | Critério A |
| Frequência | 0 Hz |
| Resistência do campo de teste | 300 A/m |
| Texto adicional | DC, 60 s |
| Observação | Critério A |
| Quebras de tensão | |
| Normas / Determinações | EN 61000-4-29 |
| Tensão | 12 V DC |
| Quebra de tensão | 70 % |
| Tempo | 100 ms |
| Texto adicional | Grau de precisão de teste 2 |
| Observação | Critério A |
| Quebra de tensão | 40 % |
| Tempo | 100 ms |
| Texto adicional | Grau de precisão de teste 2 |
| Observação | Critério B |
| Quebra de tensão | 0 % |
| Tempo | 50 ms |
| Texto adicional | Grau de precisão de teste 2 |
| Observação | Critério B |
| Campo magnético em forma de impulso | |
| Normas / Determinações | EN 61000-4-9 |
| Resistência do campo de teste | 1000 A/m |
| Observação | Critério A |
| Variáveis de perturbação induzidas assimétricas | |
| Normas / Determinações | EN 61000-4-16 |
| Nível de teste 1 | 15 Hz 150 Hz (Grau de precisão de teste 3) |
| Tensão | 10 V 1 V |
| Nível de teste 2 | 150 Hz 1,5 kHz (Grau de precisão de teste 3) |
| Tensão | 1 V |
| Nível de teste 3 | 1,5 kHz 15 kHz (Grau de precisão de teste 3) |
| Tensão | 1 V 10 V |
| Nível de teste 4 | 15 kHz 150 kHz (Grau de precisão de teste 3) |
| Tensão | 10 V |
| Nível de teste 5 | 16,7 Hz 50 Hz 60 Hz 150 Hz 180 Hz (Grau de precisão de teste 3) |
| Tensão | 10 V (contínuo) |
| Nível de teste 6 | 0 Hz 16,7 Hz 50 Hz 60 Hz (Grau de precisão de teste 3) |
| Tensão | 100 V (1 s) |
| Observação | Critério A |
| Porcentagem alternada na tensão contínua | |
| Normas / Determinações | EN 61000-4-17 |
| Porcentagem alternada | 10 % (Tensão nominal UN) |
| Frequência | 100 Hz |
| 120 Hz | |
| 300 Hz | |
| 360 Hz | |
| Observação | Critério A |
| Onda com oscilação atenuada | |
| Normas / Determinações | EN 61000-4-18 |
| Entrada, saída (nível de teste 1) | 100 kHz 1 MHz (Grau de precisão de teste 3 - simétrico) |
| Tensão | 1 kV |
| Entrada, saída (nível de teste 2) | 100 kHz 1 MHz (Grau de precisão de teste 3 - assimétrico) |
| Tensão | 2,5 kV |
| Sinais (nível de teste 1) | 100 kHz 1 MHz (Grau de precisão de teste 3 - simétrico) |
| Tensão | 1 kV |
| Sinais (nível de teste 2) | 100 kHz 1 MHz (Grau de precisão de teste 3 - assimétrico) |
| Tensão | 2,5 kV |
| Observação | Critério A |
| Campo magnético com oscilação atenuada | |
| Normas / Determinações | EN 61000-4-10 |
| Resistência do campo de teste | 100 A/m |
| Nível de teste 1 | 100 kHz |
| Resistência do campo de teste | 100 A/m |
| Nível de teste 2 | 1 MHz |
| Observação | Critério A |
| Critérios | |
| Critério A | Indicação operacional normal dentro dos limites estabelecidos. |
| Critério B | Indicação operacional com perturbação temporária que o próprio equipamento corrige. |
| Critério C | Perturbação temporária do comportamento operacional que o próprio equipamento corrige ou que pode ser eliminada acionando os elementos de comando. |
| Código | 2910124 |
| Unidades por embalagem | 1 Unidade |
| Quantidade mínima de pedido | 1 Unidade |
| Chave comercial | CMDI |
| Chave de produto | CMDI43 |
| GTIN | 4055626537443 |
| Peso por unidade (inclusive embalagem) | 825,7 g |
| Peso por unidade (exclusive embalagem) | 825 g |
| País de origem | TH |
ECLASS
| ECLASS-13.0 | 27040701 |
ETIM
| ETIM 9.0 | EC002540 |
UNSPSC
| UNSPSC 21.0 | 39121000 |
| EU RoHS | |
| Cumpre os requisitos segundo a diretiva RoHS | Sim |
| isenções tanto quanto conhecido | 7(a), 7(c)-I |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-25
Uma lista de declaração conforme a RoHS da China relativa a artigos encontra-se na área de downloads do respectivo artigo, em "Declaração do fabricante". Para todos os artigos com EFUP-E não é emitida nem necessária uma tabela de declaração conforme a RoHS da China.
|
| EU REACH SVHC | |
| Nota sobre as substâncias candidatas do REACH (n.º CAS) | Lead (n.º CAS: 7439-92-1) |
Produtos compatíveis
-
UWA 182/52 - Adaptador para montagem 2938235
-
UWA 130 - Adaptador para montagem 2901664
-
TWN4 MIFARE NFC USB ADAPTER - Adaptador de programação 2909681
-
CBMC E4 24DC/1-4A NO - Disjuntor eletrônico de proteção 2906031
-
CBMC E4 24DC/1-10A NO - Disjuntor eletrônico de proteção 2906032
-
CBMC E4 24DC/1-4A+ IOL - Disjuntor eletrônico de proteção 2910410
-
CBMC E4 24DC/1-10A IOL - Disjuntor eletrônico de proteção 2910411
-
CBM E4 24DC/0.5-10A NO-R - Disjuntor eletrônico de proteção 2905743
-
CBM E8 24DC/0.5-10A NO-R - Disjuntor eletrônico de proteção 2905744
Suas vantagens
Lado de saída muito forte: expansão da instalação simples, partida confiável de cargas pesadas e acionamento de disjuntores de linha
Sinalização muito abrangente: o monitoramento funcional preventivo indica estados operacionais críticos antes do surgimento de falhas
Seleção livre entre conexão a parafuso e push-in
Podem ser encomendadas configuradas: a partir de 1 exemplar
PHOENIX CONTACT Ind. Com. Ltda.
Avenida das Nações Unidas, 11.541, 19º andar - Brooklin Paulista - CEP: 04578-000 - São Paulo/SP
