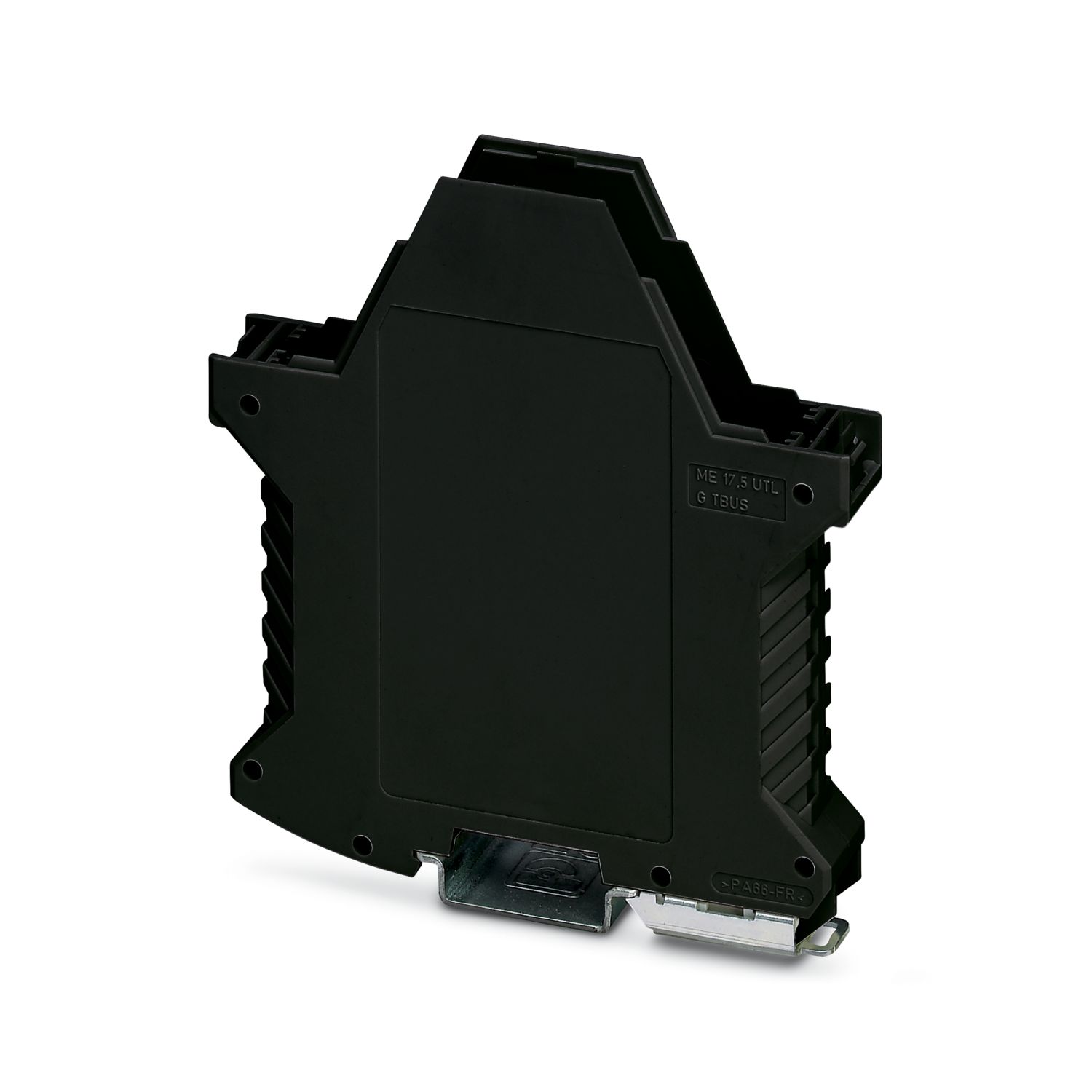

ME 17,5 UT TBUS BK - Peça inferior da caixa - 2279509

Avisos

Instrução de montagem:	Observe a nota para o usuário na área de downloads.
Recomendação	Material do pad de contato para conector de bus, ouro galvanizado (ouro maciço)

Propriedades do artigo

Tipo de caixa	Caixa para trilho de fixação
Formato	Peça inferior da caixa, aberto, necessária para completar o módulo da cobertura da caixa
Número de pólos	12
Abertura para ventilação disponível	sim

Medidas

Largura	17,6 mm
Altura	99 mm
Profundidade	107,3 mm
Profundidade a partir da borda superior do trilho de fixação	99,8 mm
Profundidade a partir da borda superior do trilho de fixação até ao ponto de contato da parte superior	68,5 mm
Design de placa de circuito impresso
Espessura da placa de circuito impresso	1,4 mm ... 1,8 mm

Dados de material

Cor	preto (RAL 9005)
Classe de inflamabilidade conforme UL 94	V0
Material caixa	PA

Condições ambientais e de vida útil operacional

Dissipação de potência caixa individual com 20 °C
Temperatura ambiente	20 °C
Fator de redução	1
Posição de montagem	vertical
Dissipação de potência	5,2 W
Dissipação de potência caixa individual com 30 °C
Temperatura ambiente	30 °C
Fator de redução	0,91
Posição de montagem	vertical
Dissipação de potência	4,7 W
Dissipação de potência caixa individual com 40 °C
Temperatura ambiente	40 °C
Fator de redução	0,81
Posição de montagem	vertical
Dissipação de potência	4,2 W
Dissipação de potência caixa individual com 50 °C
Temperatura ambiente	50 °C
Fator de redução	0,7
Posição de montagem	vertical
Dissipação de potência	3,6 W
Dissipação de potência caixa individual com 60 °C
Temperatura ambiente	60 °C
Fator de redução	0,57
Posição de montagem	vertical
Dissipação de potência	3 W
Dissipação de potência caixa individual com 70 °C
Temperatura ambiente	70 °C
Fator de redução	0,49
Posição de montagem	vertical
Dissipação de potência	2,5 W
Teste de vibração
Especificação de teste	DIN EN 60068-2-6 (VDE 0468-2-6):2008-10
Frequência	10 - 150 - 10 Hz
Velocidade Sweep	1 oitava/min
Amplitude	0,15 mm (10 Hz ... 58,1 Hz)
Aceleração	2g (58,1 Hz ... 150 Hz)
Duração do teste por eixo	2,5 h
Sentidos de teste	Eixo X, Y e Z
Teste de fio incandescente
Especificação de teste	DIN EN 60695-2-11 (VDE 0471-2-11):2014-11
Temperatura	850 °C
Período de exposição	30 s
Resistência térmica/ensaio de pressão esférica
Especificação de teste	DIN EN 60695-10-2 (VDE 0471-10-2):2016-01
Temperatura	125 °C
Duração do teste	1 h
Força	20 N
Resistência mecânica/tambor rotativo de queda
Especificação de teste	DIN EN 60998-1 (VDE 0613-1):2005-03
Altura de queda	50 cm
Frequência	10
Choques
Especificação de teste	DIN EN 60068-2-27 (VDE 0468-2-27):2010-02
Tipo de choque	Semi-seno
Aceleração	15g
Duração do choque	11 ms
Número de choques por sentido	3
Sentidos de teste	Eixo X, Y e Z (positivo e negativo)
Grau de proteção (código IP)
Especificação de teste	DIN EN 60529 (VDE 0470-1):2014-09
Condições ambientais
Código IP máximo a ser alcançado	IP20
Temperatura ambiente (funcionamento)	-40 °C ... 105 °C (dependendo da potência de dissipação)
Temperatura ambiente (armazenamento/transporte)	-40 °C ... 55 °C
Temperatura ambiente (montagem)	-5 °C ... 100 °C
Umidade relativa do ar (armazenamento/transporte)	80 %

Dados da placa de circuito impresso

Quantidade de suportes de placa de circuito impresso	1
Tipo de fixação de placa de circuito impresso	Travamento
Espessura da placa de circuito impresso	1,4 mm ... 1,8 mm

Montagem

Tipo de montagem	Montagem em trilho de fixação

Especificações de embalagem

Tipo de embalagem	embalado em caixa de cartão
Tipo de embalagem	Caixa de cartão

Código	2279509
Unidades por embalagem	10 Unidade
Quantidade mínima de pedido	100 Unidade
Nota	Produção ligada a pedido (sem retorno)
Chave de produto	ACHAAC
GTIN	4046356288644
Peso por unidade (inclusive embalagem)	42,41 g
Peso por unidade (exclusive embalagem)	34,018 g
País de origem	DE

China RoHS
Environment friendly use period (EFUP)	EFUP-E Nenhuma substância perigosa acima dos valores-limite
EU REACH SVHC
Nota sobre as substâncias candidatas do REACH (n.º CAS)	Nenhuma substância com uma concentração em massa superior a 0,1%
