SCK-M-U-1500V - Módulo de monitoramento de conjunto fotovoltaico

2903591

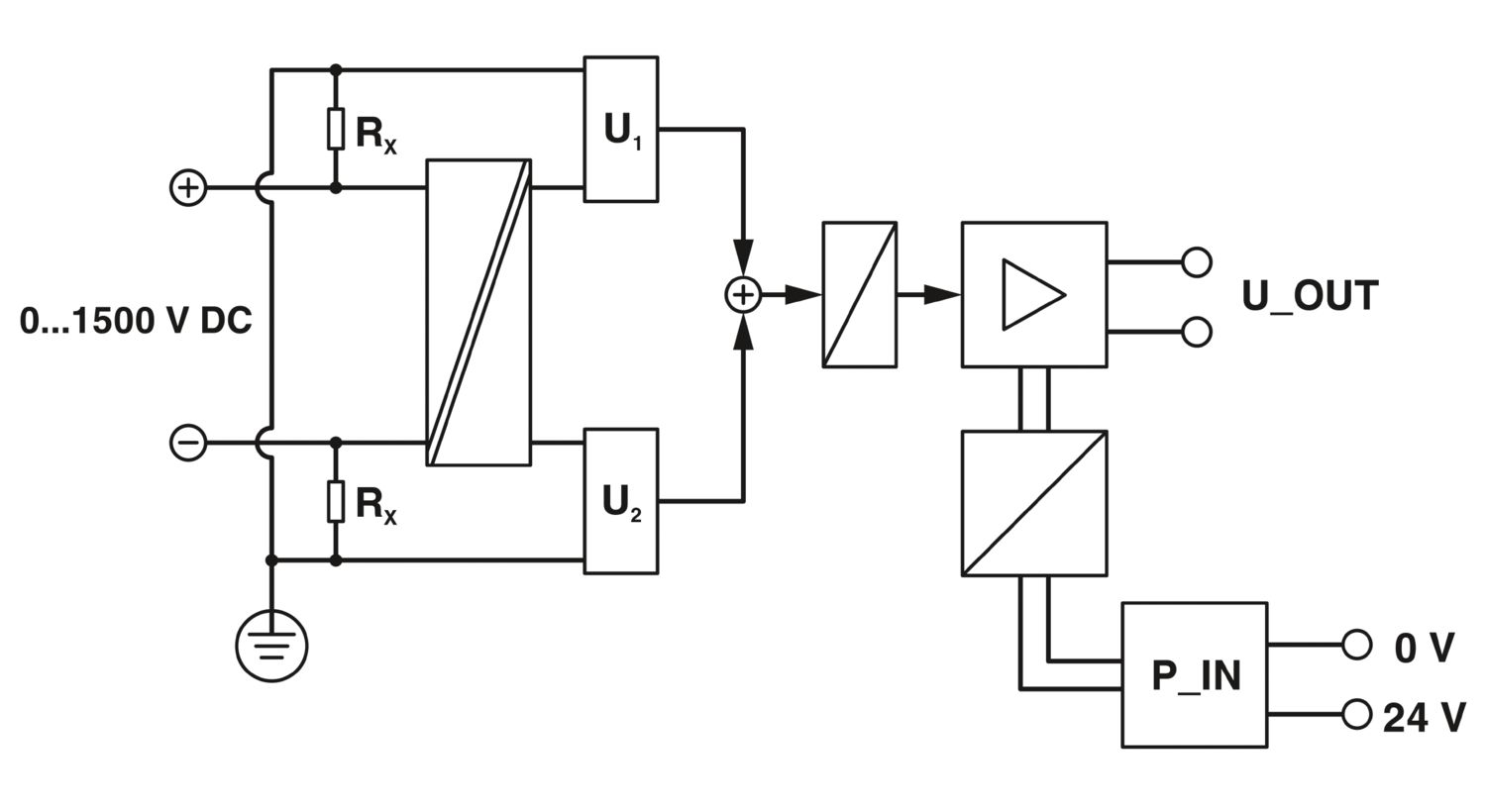

Módulo de medição SCK para monitoramento de instalações fotovoltaicas, 1 x medição de tensão até 1500 V DC, 1 x saída analógica (2 ... 10 V)

Detalhes do produto

Ligação de proteção	Proteção contra surto; Diodo supressor de 33 V
Alimentação
Tensão nominal de alimentação	24 V DC -10 % ... +25 % (ou através do SSCK-M-I-8S-20A)
Faixa de tensão de alimentação	21,6 V DC ... 30 V DC
Consumo intrínseco de corrente	8 mA (típico)
	65 mA (máximo)

Medição
Quantidade de entradas	1
Faixa de tensão de entrada	0 V DC ... 1500 V DC (CAT III)
	0 V DC ... 1000 V DC (UL)
Resistência de entrada entrada de tensão	2x 20 MΩ
Tipo de conexão	Conexão a parafuso
Forma do impulso	Tensão contínua
Coeficiente de temperatura típico	< 0,01 %/K
Erro de transmissão máximo	± 1 % (após compensação adicional (válido para 100 ... 1500 V DC))

Condições ambientais
Grau de proteção	IP20
Temperatura ambiente (funcionamento)	-20 °C ... 70 °C
Temperatura ambiente (armazenamento/transporte)	-40 °C ... 85 °C
Altitude	≤ 2000 m
Umidade do ar admissível (funcionamento)	≤ 95 % (sem condensação)

Compatibilidade eletromagnética	Conformidade com diretriz EMV
Diretiva de baixa tensão	Conformidade com a Directiva de Baixa Tensão
Resistência contra interferência	EN 61000-6-2
Nota	Durante a influência de interferências, podem ocorrer pequenos desvios.
Emissão de interferências
Normas/Disposições	EN 61000-6-4

Normas / Determinações	EN 61010-1
	EN 61010-2-30

Tipo de montagem	Trilho de fixação: 35 mm
	Montagem em trilho de fixação

Dados comerciais

Código	2903591
Unidades por embalagem	1 Unidade
Chave comercial	CMMD
Chave de produto	CMMD12
Página de catálogo	Página 243 (C-5-2019)
GTIN	4046356752398
Peso por unidade (inclusive embalagem)	184,7 g
Peso por unidade (exclusive embalagem)	172,5 g
País de origem	DE

Classificações

Certificações

Environmental product compliance

PHOENIX CONTACT Ind. Com. Ltda.

Avenida das Nações Unidas, 11.541, 19º andar - Brooklin Paulista - CEP: 04578-000 - São Paulo/SP

EU RoHS
Cumpre os requisitos segundo a diretiva RoHS	Sim
isenções tanto quanto conhecido	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Uma lista de declaração conforme a RoHS da China relativa a artigos encontra-se na área de downloads do respectivo artigo, em "Declaração do fabricante". Para todos os artigos com EFUP-E não é emitida nem necessária uma tabela de declaração conforme a RoHS da China.
EU REACH SVHC
Nota sobre as substâncias candidatas do REACH (n.º CAS)	N,N-dimethylacetamide (n.º CAS: 127-19-5)
Nota sobre as substâncias candidatas do REACH (n.º CAS)		Lead (n.º CAS: 7439-92-1)
SCIP	68c42f43-49d8-452d-b48c-8eb78674784b
