HC-QA-B 24-BU/PER
-
Inserto de contato
1678907
Adaptador p/bornes HEAVYCON, contato fêmea, série B24, 24 pólos, conexão do condutor proteção direita p/parede esquerda painel comando, conexão QUICKON; como conect. contrários pode-se aplicar contatos fêmea/macho c/conexão a parafuso, p/crimp e QUICKON
Detalhes do produto
| Geral | Para flange de montagem HEAVYCON ADVANCE e caixa de montagem exterior HEAVYCON de formato B24. Como conectores acoplados podem ser aplicados insertos de contato com conexão por rosqueamento, crimpagem e QUICKON. Os conectores de encaixe podem ser acionados somente sem carga/tensão. |
| Tipo de produto | Adaptador de terminal |
| Formato | B24 |
| Número de pólos | 24 |
| Face de encaixe | 24+PE |
| Versão | para o lado esquerdo do quadro de comando |
| Propriedades de isolamento | |
| Categoria de sobretensão | III |
| Grau de impurezas | 3 |
| Tensão de dimensionamento dos contatos de potência | 230/400 V |
| Tensão de teste | 4 kV |
| Corrente nominal | 16 A |
| Tecnologia de conexão | |
| Tecnologia de conexão | Conexão QUICKON |
| Conexão conforme norma | IEC / EN |
| Conexão de condutores | |
| Perfil de conexão | 0,5 mm² ... 1,5 mm² |
| Perfil de conexão AWG | 20 ... 16 |

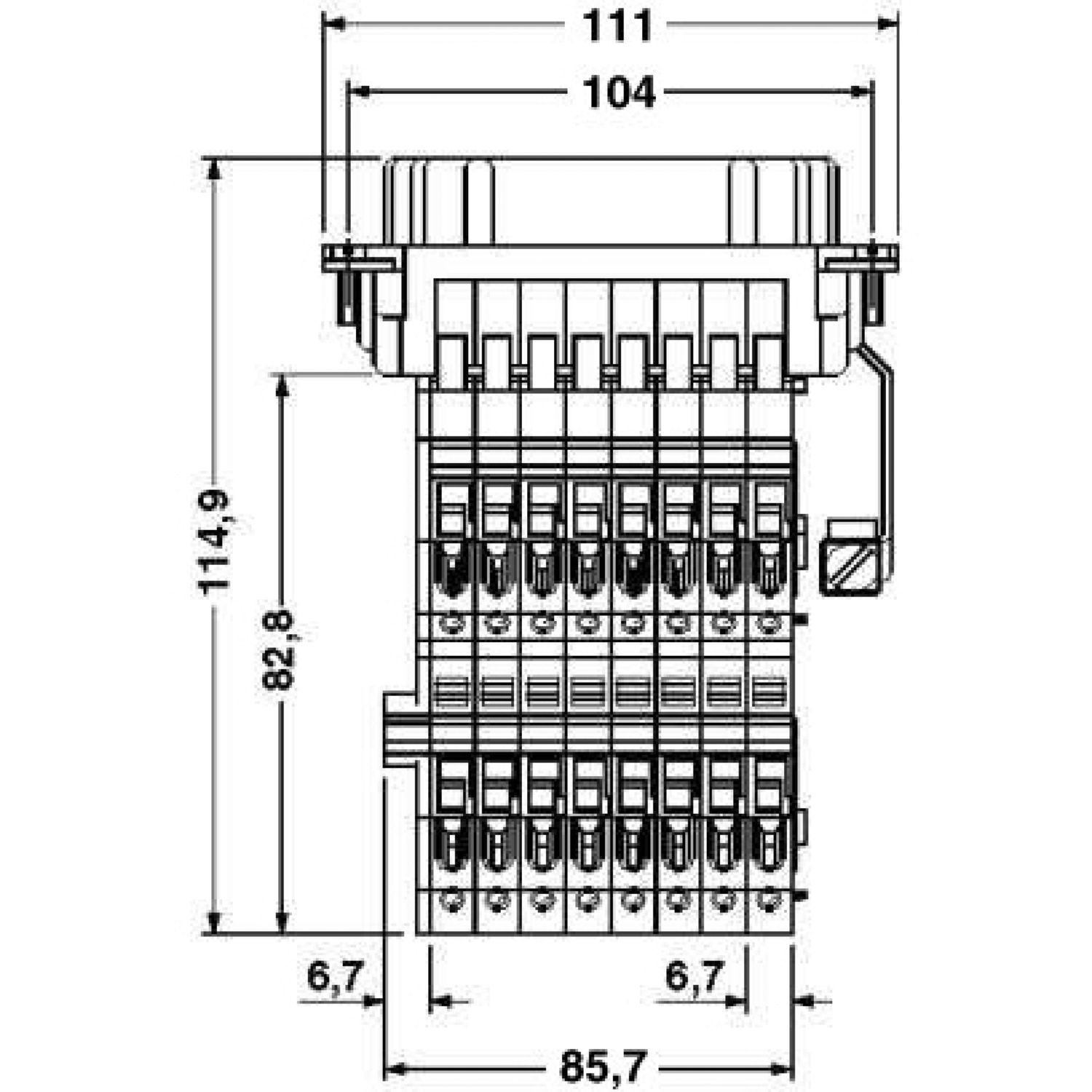

| Desenho de medidas |
|
| Largura | 111 mm |
| Largura adaptador para bornes | 85,7 mm |
| Altura | 34 mm |
| Comprimento | 114,9 mm |
| Material Isolamento do condutor | PVC / PE |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Material de contato | Liga de cobre |
| Material superfície de contato | Ag |
| Material suporte do contato | PA/PC |
| Montagem do cabo conforme VDE 0295 / menor diâmetro do fio | VDE 0295 Kl.1-5 / 0,2 mm |
| Diâmetro de condutor inclusive isolação | 3 mm |
| Dados mecânicos | |
| Ciclos de encaixe | ≥ 500 |
| Condições ambientais | |
| Temperatura ambiente (funcionamento) | -40 °C ... 125 °C |
| Temperatura com conexão de linha | -25 °C ... 50 °C |
| Instrução de montagem | Não é possível utilizar conectores acoplados com conexão push-in e com conexão de mola de tração. Em caso de contato novo, o condutor deve ser cortado por cima do último ponto de contato. |
