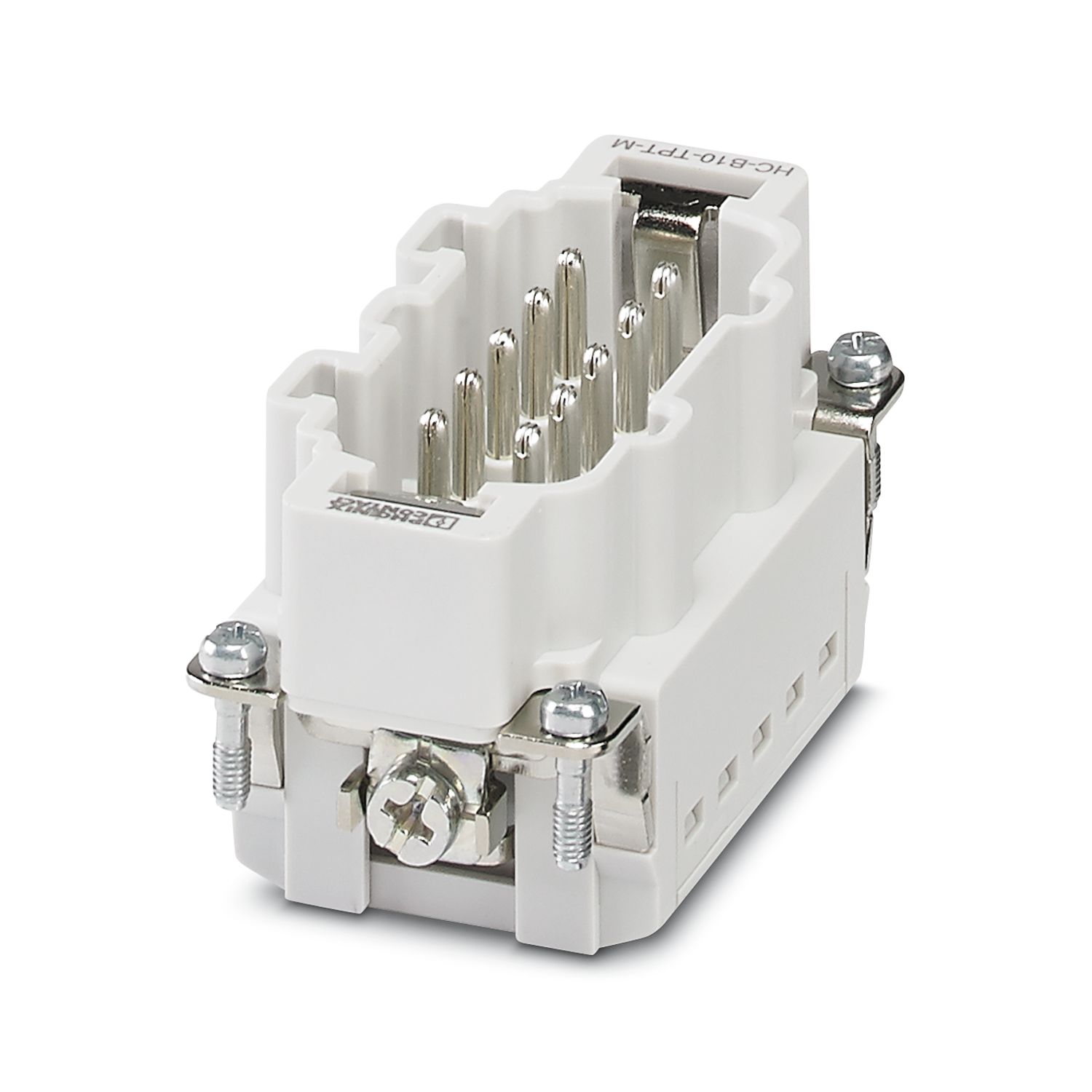

Inserto de contato, número de polos: 10+PE, tamanho: B10, quantidade de conexões por polo: 2, Pino, Conexão Push-in, 500 V, 16 A, 0,25 mm2 ... 1,5 mm2, aplicação: Potência

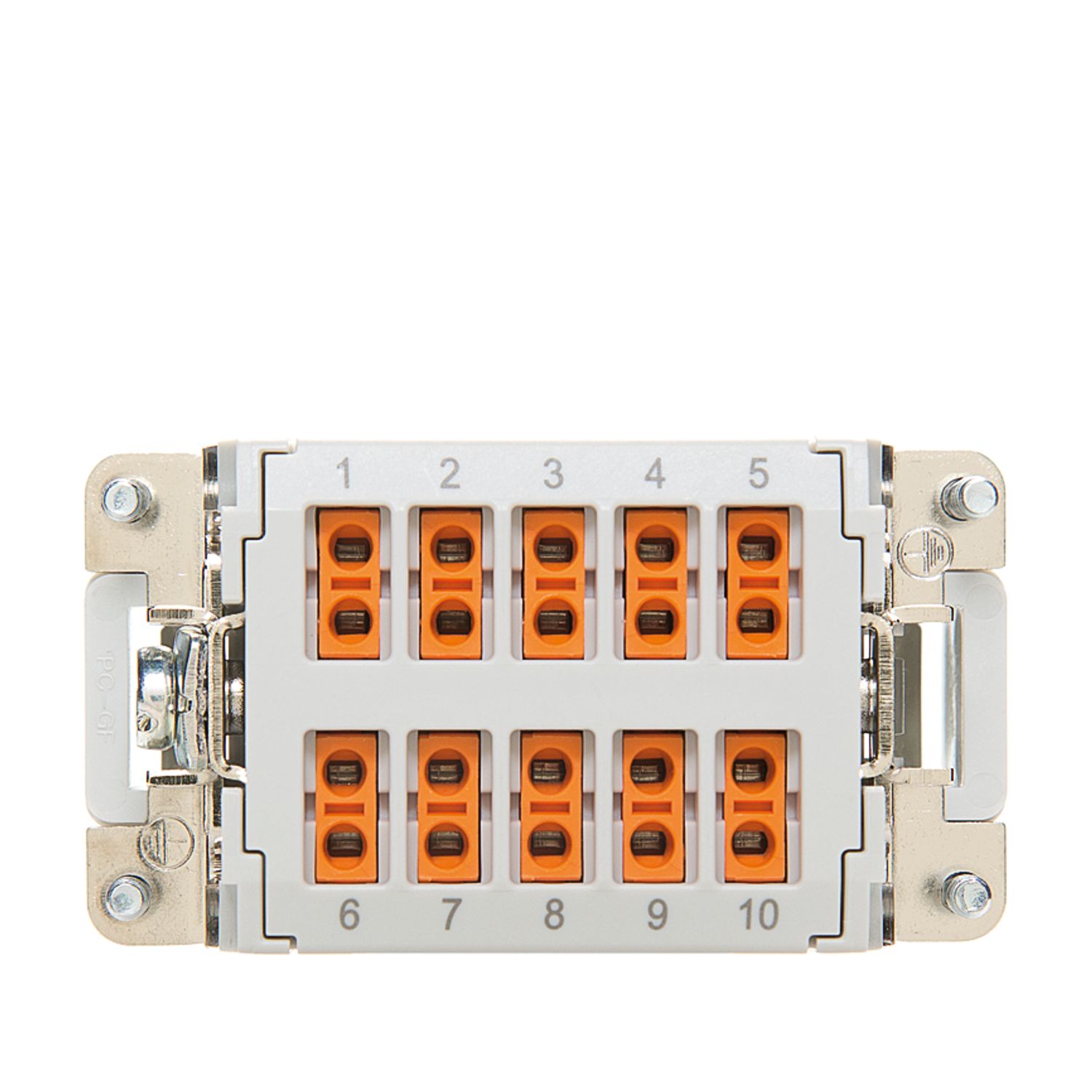

| Geral | usar somente condutores flexíveis com terminal tubular (somente em conjunto com CRIMPFOX 6) |
| Geral | Conectores podem ser acionados somente sem carga / tensão. |
| Instrução de montagem | O uso adequado prevê a montagem em uma caixa com grau de proteção IP54 ou superior |
| Tipo de produto | Inserto de contato de polo fixo |
| Série | HC-B |
| Aplicação | Potência |
| Formato | B10 |
| Número de pólos | 10 |
| Face de encaixe | 10+PE |
| Numeração do contato | 1 - 10 |
| Quantidade de conexões por polo | 2 |
| Propriedades de isolamento | |
| Categoria de sobretensão | III |
| Grau de impurezas | 3 |

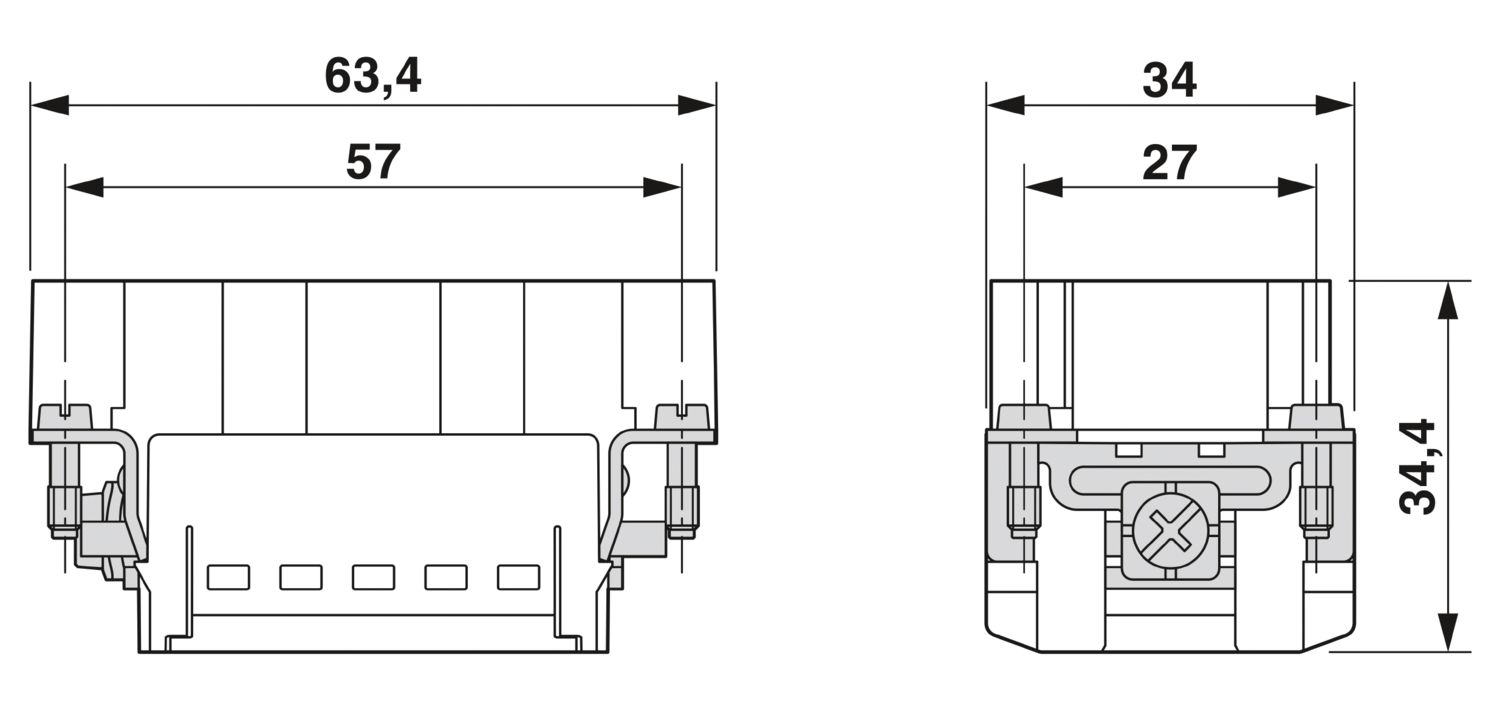

| Desenho de medidas |
|

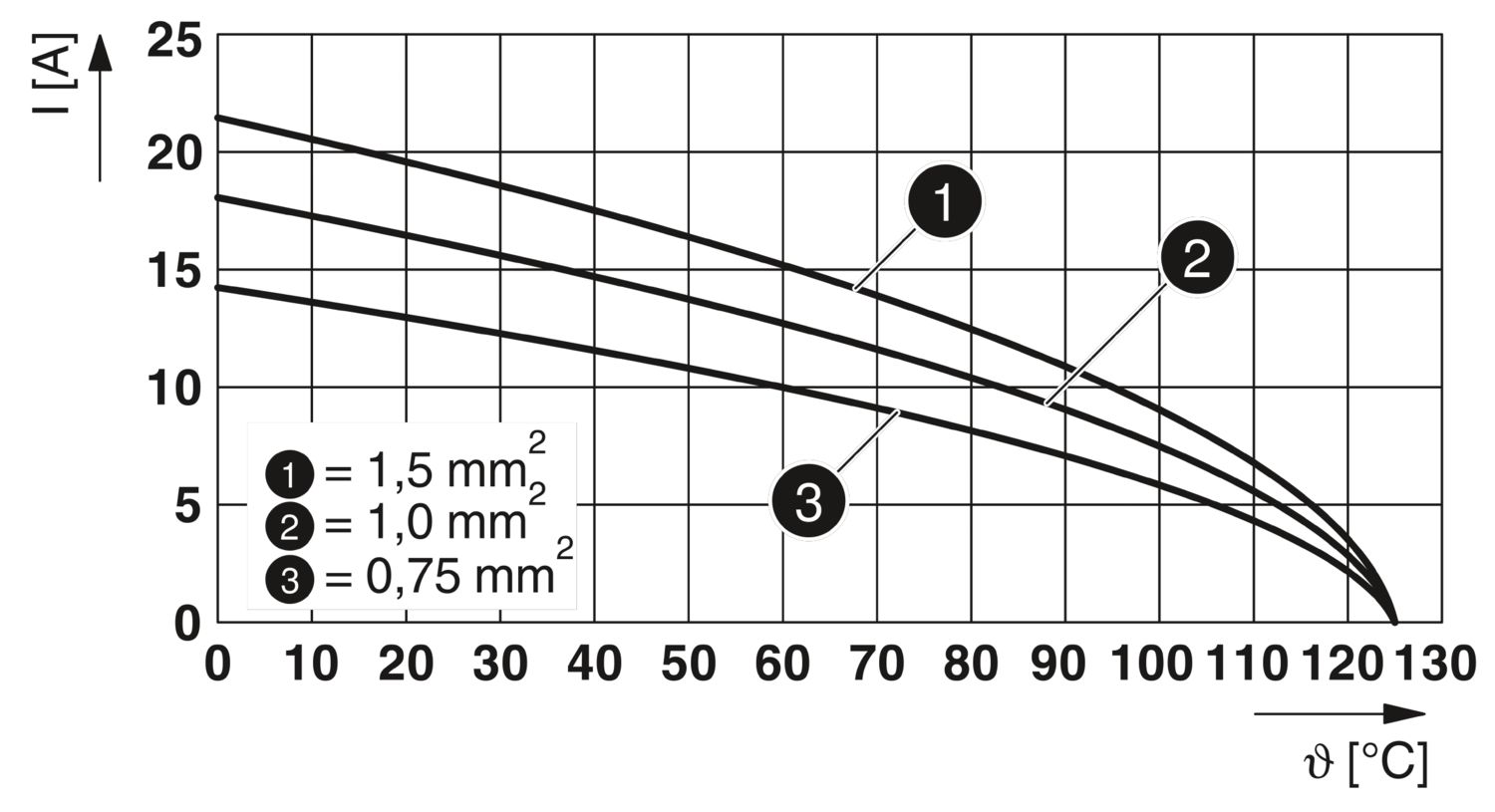

| Largura | 34 mm |
| Altura | 32 mm |
| Comprimento | 64 mm |
| Distância do furo de sondagem horizontal | 57 mm |
| Valores característicos mecânicos | |
| Diâmetro de contato | 2,5 mm |
| Tecnologia de conexão | |
| Tecnologia de conexão | Conexão Push-in |
| Quantidade de conexões por polo | 2 |
| Conexão de condutores | |
| Perfil de conexão | 0,25 mm² ... 1,5 mm² |
| Perfil de conexão AWG | 24 ... 16 |
| Torque de aperto | 0,8 Nm ... 1,2 Nm (Conexão PE) |
| 0,5 Nm ... 0,8 Nm (Parafusos de fixação para montagem na caixa HEAVYCON) | |
| Comprimento do isolamento dos condutores individuais | 8 mm ±1 mm |
| Tensão nominal (III/3) | 500 V |
| Tensão de teste | 6 kV |
| Corrente nominal | 16 A |
| Dados mecânicos | |
| Ciclos de encaixe | ≥ 500 |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Material de contato | Liga de cobre |
| Material superfície de contato | Ag |
| Material suporte do contato | PC |
| Normas / Determinações | PC |
| Condições ambientais | |
| Temperatura ambiente (funcionamento) | -40 °C ... 125 °C |
| Especificações de montagem e teste | DIN EN 61984 |
| DIN EN 60664 | |
| IEC 60352 | |
| Testes | DIN EN 61984 |
| DIN EN 60664 | |
| IEC 60352 | |
| Ensaio | |
| Normas/disposições | PC: Proteção contra incêndio em veículos sobre trilhos - Conjuntos de requisitos R22, R23 e R24 conf. DIN EN 45545-2 (Nível de perigo HL1 - HL3) |
| Tensão nominal UN | Corrente nominal IN | Bitola AWG | Bitola mm2 | |
|---|---|---|---|---|
| 600 V | 11 A | - 16 |
| Tensão nominal UN | Corrente nominal IN | Bitola AWG | Bitola mm2 | |
|---|---|---|---|---|
| 600 V | 14 A | - 16 |
