Inserto de contato com função de curto-circuito. Se o conector for puxado, todos os contatos serão curto-circuitados.

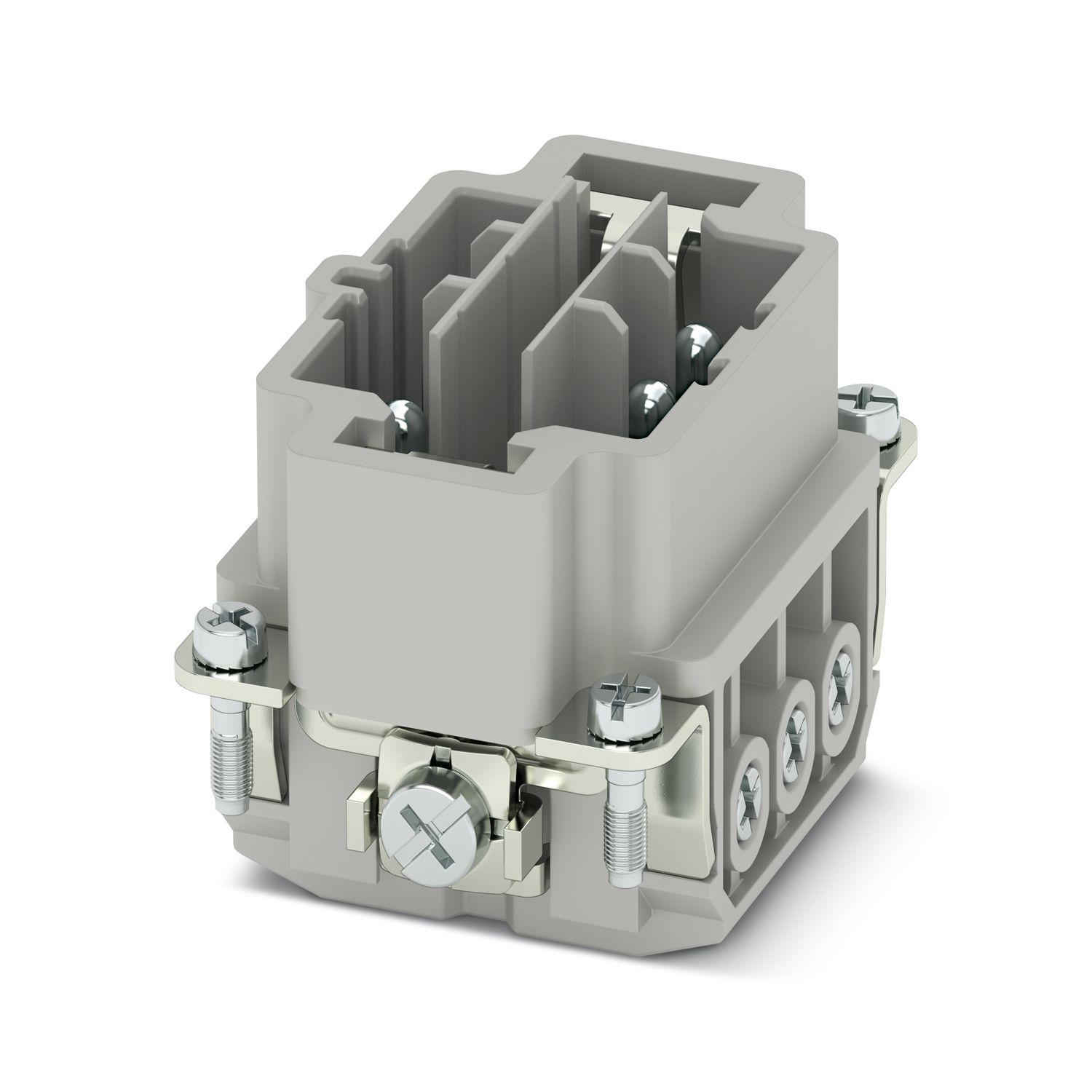

HC-B06-UTT-M
-
Inserto de contato
1418981
Inserto de contato, número de polos: 6+PE, tamanho: B6, Pino, Conexão a parafuso, 230 V/230 V, 35 A, 1,5 mm2 ... 6 mm2
Detalhes do produto
| Geral | Conectores podem ser acionados somente sem carga / tensão. |
| Tipo de produto | Inserto de contato de polo fixo |
| Formato | B6 |
| Número de pólos | 6 |
| Face de encaixe | 6+PE |
| Propriedades de isolamento | |
| Categoria de sobretensão | III |
| Grau de impurezas | 3 |

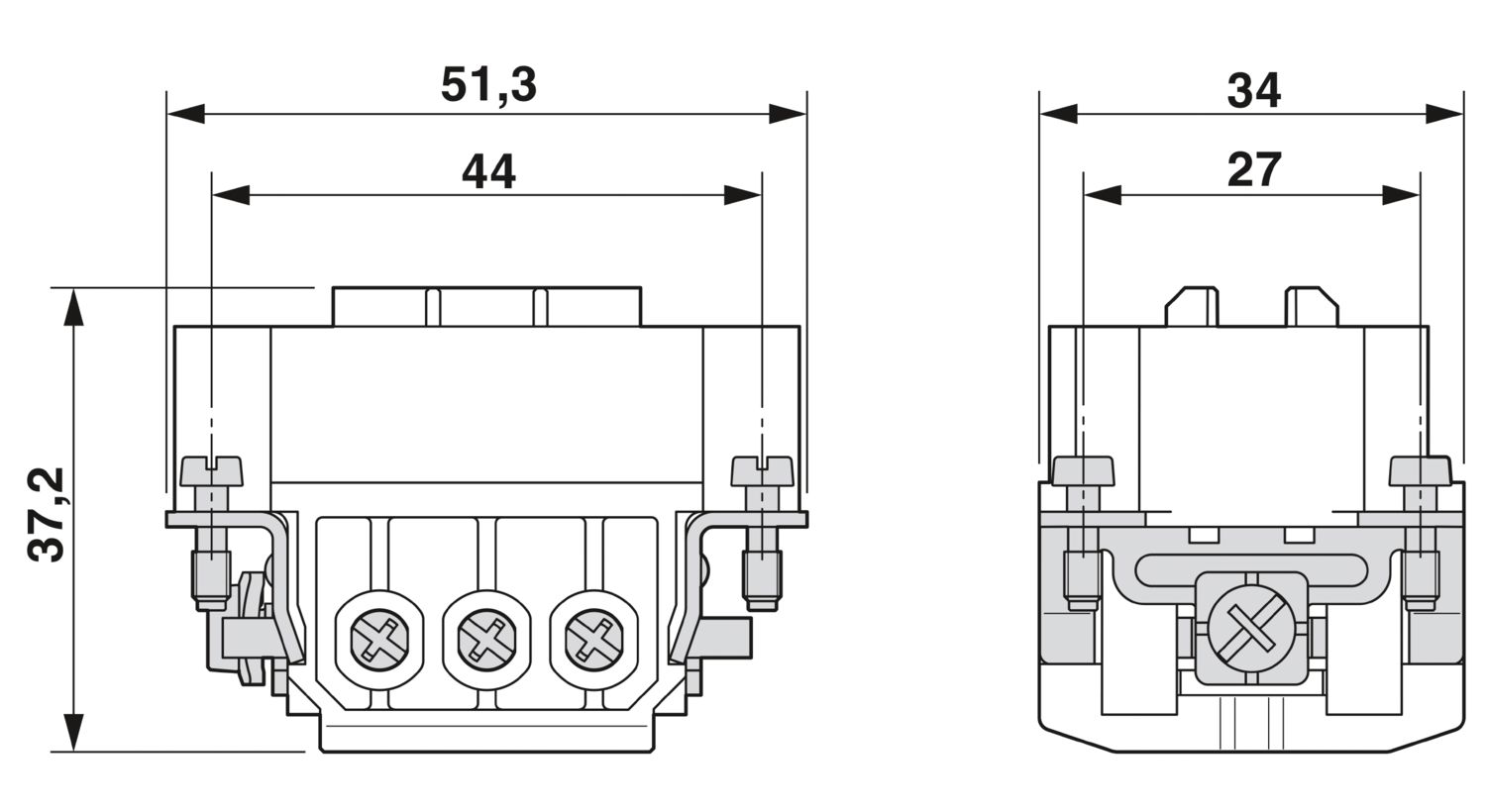

| Desenho de medidas |
|
| Largura | 34 mm |
| Altura | 37 mm |
| Comprimento | 50,5 mm |
| Distância do furo de sondagem horizontal | 44 mm |
| Distância do furo de sondagem vertical | 27 mm |
| Tecnologia de conexão | |
| Tecnologia de conexão | Conexão a parafuso |
| Conexão de condutores | |
| Perfil de conexão | 1,5 mm² ... 6 mm² |
| Perfil de conexão AWG | 16 ... 10 |
| Torque de aperto | 1,2 Nm |
| Comprimento do isolamento dos condutores individuais | 10 mm |
| Tensão nominal (III/3) | 230 V (Condutor-terra) |
| 230 V (Condutor-condutor) | |
| Tensão de teste | 6 kV |
| Corrente nominal | 35 A |
| Dados mecânicos | |
| Ciclos de encaixe | >= 500 |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Material de contato | Liga de cobre |
| Material superfície de contato | Ag |
| Material suporte do contato | PC |
| Condições ambientais | |
| Temperatura ambiente (funcionamento) | -40 °C ... 125 °C (inclusive aquecimento dos contatos) |
Produtos compatíveis
Suas vantagens
Sem halogênio
