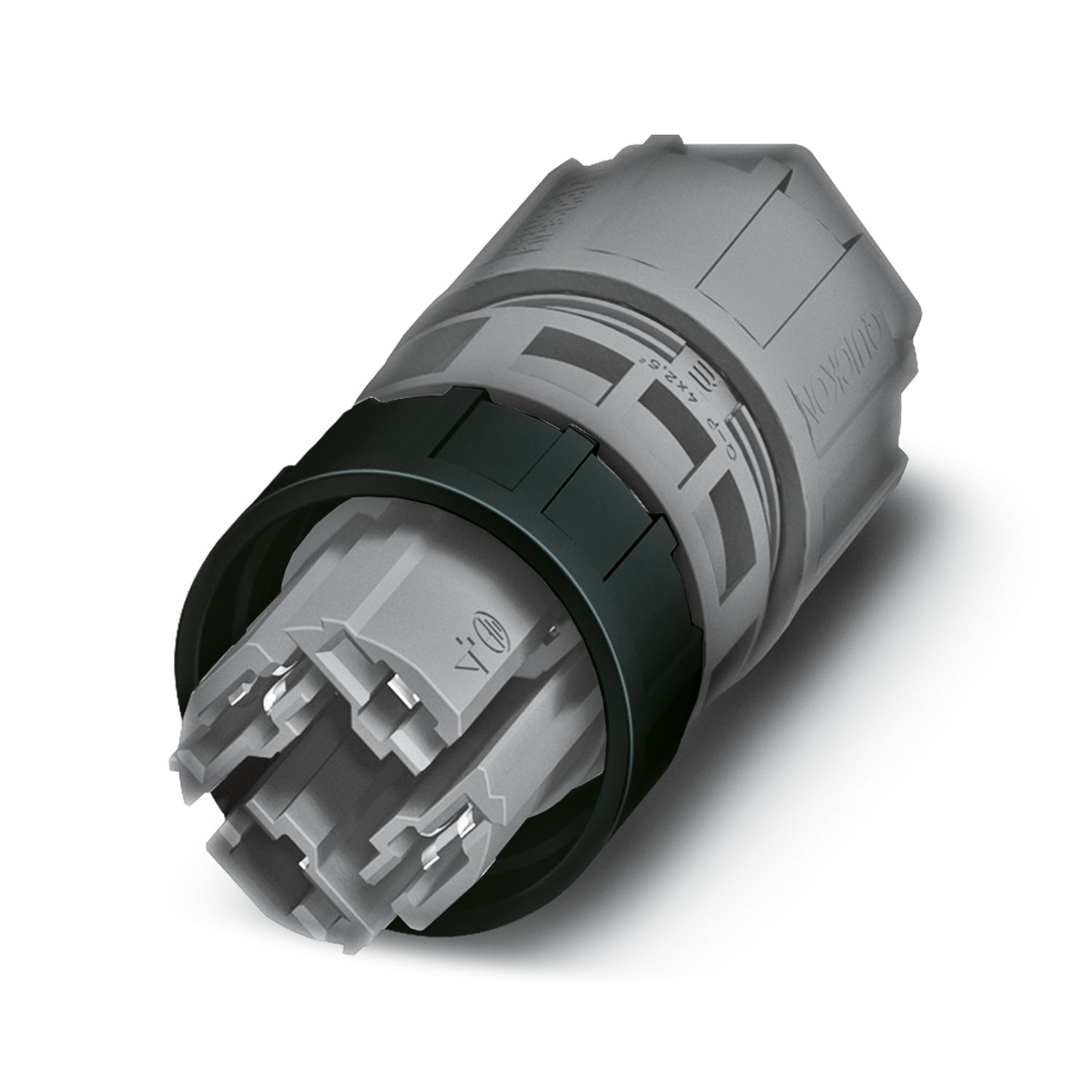

QPD P 4X2,5 6-10 BK GY
-
Conector
1582639
Conector, tipo de conexão: Conexão IDC, número de polos: 4, 1 mm2 ... 2,5 mm2, 690 V, 20 A, PA, cinza, diâmetro externo de linha: 6 mm ... 10 mm
Detalhes do produto
| Tipo de produto | Conectores de encaixe de instalação |
| Família de produtos | QPD |
| Formato | QPD 4x2,5 |
| Número de pólos | 4 |
| Face de encaixe | 4 |
| Identificação dos polos | 1, 2, 3, 4 |
| Número de conexões | 4 |
| Quantidade de conexões por polo | 1 |
| Propriedades de isolamento | |
| Categoria de sobretensão | III |
| Grau de impurezas | 3 |
| Tensão de teste (III / 2) | 8 kV |
| Tensão de teste (III/2) | 8 kV |
| Tensão de teste (III/3) | 6 kV |
| Corrente nominal | 20 A |
| Resistência de contato | < 3 mΩ |
| Tensão de dimensionamento (II/2) | 1000 V |
| Tensão de dimensionamento (III/2) | 1000 V |
| Tensão de dimensionamento (III/3) | 690 V |
| Tensão UN | 690 V |
| Corrente nominal IN | 20 A |
| Tecnologia de conexão | |
| Tipo de conexão Lado do campo | Conexão IDC |
| Frequência da conexão de linha com mesma bitola | máx. 10 |
| Conexão de condutores | |
| Perfil de conexão flexível | 1 mm² ... 2,5 mm² |
| Perfil de conexão rígido | 1 mm² ... 2,5 mm² |
| Perfil de conexão AWG | 16 ... 14 |
| Torque de aperto Porca de união | 10 Nm |
| Abertura de chave Porca de união | 22 mm |
| Desenho de medidas |
|
| Largura | 29,6 mm |
| Altura | 29,6 mm |
| Comprimento | 76 mm |
| Diâmetro | 29,6 mm |
| Cor | preto (RAL 9005) |
| Material Caixa | PA |
| Material Contato | CuZn |
| Material Superfície de contato | galvanizado |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Material isolamento do fio | PVC / PE |
| Montagem do cabo conforme VDE 0295 / menor diâmetro do fio | VDE 0295 Classe 1 a 6 / mín. 0,15 mm |
| Diâmetro externo de linha | 6 mm ... 10 mm |
| Diâmetro de condutor inclusive isolação | 2 mm ... 3,8 mm |
| Identificação dos polos | 1, 2, 3, 4 |
| Material de isolamento do condutor | PVC / PE |
| Dados mecânicos | |
| Ciclos de encaixe | máx. 50 |
| Condições ambientais | |
| Grau de proteção | IP66 |
| IP68 (2 m / 24 h) | |
| Resistência ao choque | IK07 |
| Temperatura ambiente (funcionamento) | -40 °C ... 100 °C |
| Temperatura com conexão de linha | -5 °C ... 50 °C |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 80 °C |
