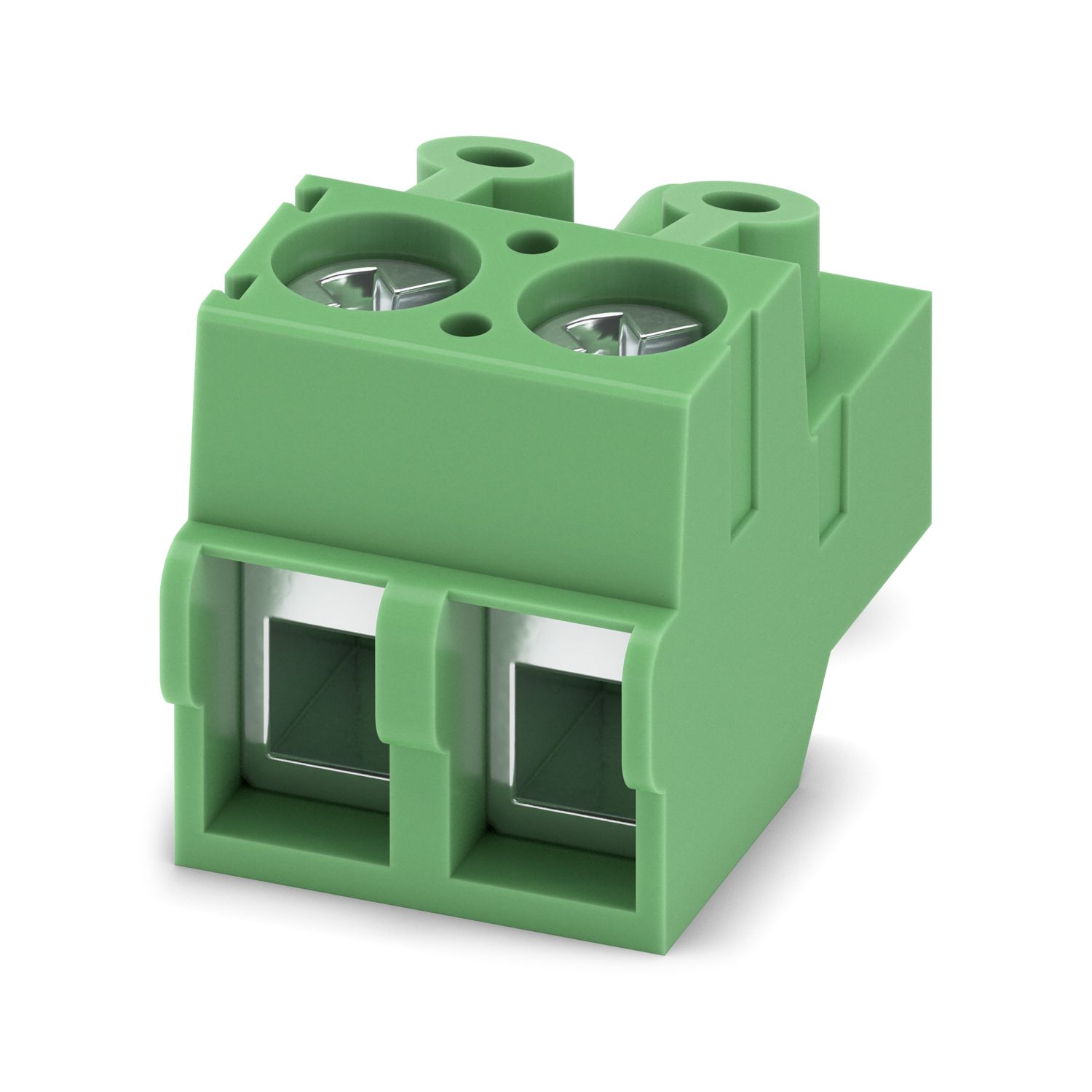

Conector de placas de circuito impresso, bitola nominal: 1,5 mm2, cor: verde, corrente nominal: 12 A, tensão de teste (III/2): 400 V, superfície de contato: Sn, tipo de contato: Soquete, quantidade de potenciais: 2, número de linhas: 1, número de polos: 2, quantidade de conexões: 2, família de artigos: PT 1,5/..-PVH-A, passo: 5 mm, tipo de conexão: Conexão a parafuso com lâmina de proteção do condutor, forma da cabeça do parafuso: H1L Philipps-Recess com ranhura longitudinal, sentido de conexão condutor/platina: 0 °, sistema de conexão: COMBICON PST 1,3, intertravamento: sem, tipo de fixação: sem, tipo de embalagem: embalado em caixa de cartão
| Tipo de produto | Conector de placas de circuito impresso |
| Família de produtos | PT 1,5/..-PVH-A |
| Linha de produtos | COMBICON Connectors S |
| Formato | Bloco de bornes de circuito impresso |
| Número de pólos | 2 |
| Passo | 5 mm |
| Número de conexões | 2 |
| Número de linhas | 1 |
| Quantidade de potenciais | 2 |
| Flange de fixação | sem |
| Propriedades | |
| Corrente nominal IN | 12 A |
| Tensão UN | 400 V |
| Tensão de dimensionamento (III/3) | 250 V |
| Tensão de teste (III/3) | 4 kV |
| Tensão de teste (III / 2) | 400 V |
| Tensão de teste (III/2) | 4 kV |
| Tensão de dimensionamento (II/2) | 630 V |
| Tensão de teste (II/2) | 4 kV |
| Tecnologia de conexão | |
| Formato | Bloco de bornes de circuito impresso |
| Sistema de conectores | COMBICON PST 1,3 |
| Bitola nominal | 1,5 mm² |
| Tipo de contato | Soquete |
| Intertravamento | |
| Tipo de travamento | sem |
| Flange de fixação | sem |
| Conexão de condutores | |
| Tipo de conexão | Conexão a parafuso com lâmina de proteção do condutor |
| Sentido de conexão Condutor/platina | 0 ° |
| Bitola do condutor, fixa | 0,2 mm² ... 2,5 mm² |
| Bitola do condutor, flexível | 0,2 mm² ... 2,5 mm² |
| Bitola do condutor AWG | 26 ... 14 |
| Bitola do condutor flexível com terminal tubular sem capa isolante | 0,25 mm² ... 1,5 mm² |
| Bitola do condutor flexível com terminal tubular com capa isolante | 0,25 mm² ... 1,5 mm² |
| 2 condutores com o mesmo perfil, fixos | 0,2 mm² ... 0,75 mm² |
| 2 condutores com o mesmo perfil, flexíveis | 0,2 mm² ... 0,75 mm² |
| 2 condutores com a mesma bitola, flexíveis com AEH sem suporte de plástico | 0,25 mm² ... 0,34 mm² |
| 2 condutores com a mesma bitola flexíveis com terminal tubular TWIN com luva de plástico | 0,5 mm² ... 0,75 mm² |
| Comprimento de decapagem | 5 mm |
| Forma de acionamento da cabeça do parafuso | Philipps-Recess com ranhura longitudinal (H1L) |
| Torque de aperto | 0,4 Nm ... 0,4 Nm |
| Dados de material - contato | |
| Nota | Conforme WEEE/RoHS, sem filamentos conforme IEC 60068-2-82/JEDEC JESD 201 |
| Material de contato | Liga de Cu |
| Superfície metálica do ponto de prensagem (camada de cobertura) | Estanho (4 - 8 µm Sn) |
| Superfície metálica da área de contato (camada de cobertura) | Estanho (4 - 8 µm Sn) |
| Dados de material - caixa | |
| Cor (Caixa) | verde (6021) |
| Material isolante | PA |
| Grupo de material isolante | I |
| CTI conforme IEC 60112 | 600 |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Índice de inflamabilidade ao fio incandescente GWFI conforme EN 60695-2-12 | 850 |
| Temperatura de ignição ao fio incandescente GWIT conforme EN 60695-2-13 | 775 |
| Temperatura do ensaio de pressão esférica conforme EN 60695-10-2 | 125 °C |
| Desenho de medidas |
|
| Passo | 5 mm |
| Largura [w] | 10 mm |
| Altura [h] | 11,4 mm |
| Comprimento [l] | 15 mm |
| Condições ambientais | |
| Temperatura ambiente (operação) | -40 °C ... 100 °C (dependente da curva de redução de carga) |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 70 °C |
| Umidade relativa do ar (armazenamento/transporte) | 30 % ... 70 % |
| Temperatura ambiente (montagem) | -5 °C ... 100 °C |
| Distâncias de isolamento e fuga | | |
| Especificação de teste | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Grupo de material isolante | I |
| Resistência à corrente de fuga (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tensão de isolamento nominal (III/3) | 250 V |
| Tensão de impulso nominal (III/3) | 4 kV |
| valor mínimo da distância de isolamento - campo heterogêneo (III/3) | 3 mm |
| valor mínimo da distância de fuga (III/3) | 3,2 mm |
| Indicação sobre a bitola de conexão | Com condutor conectado 2,5 mm² (rígido). |
| Tensão de isolamento nominal (III/2) | 400 V |
| Tensão de impulso nominal (III/2) | 4 kV |
| valor mínimo da distância de isolamento - campo heterogêneo (III/2) | 3 mm |
| valor mínimo da distância de fuga (III/2) | 3 mm |
| Tensão de isolamento nominal (II/2) | 630 V |
| Tensão de impulso nominal (II/2) | 4 kV |
| valor mínimo da distância de isolamento - campo heterogêneo (II/2) | 3 mm |
| valor mínimo da distância de fuga (II/2) | 3,2 mm |
| Tipo de embalagem | embalado em caixa de cartão |
| Tensão nominal UN | Corrente nominal IN | Bitola AWG | Bitola mm2 | |
|---|---|---|---|---|
| Usegroup B | ||||
| 300 V | 15 A | 26 - 12 | ||
| Usegroup D | ||||
| 300 V | 10 A | 26 - 12 | ||
| Tensão nominal UN | Corrente nominal IN | Bitola AWG | Bitola mm2 | |
|---|---|---|---|---|
| 400 V | 12 A | 0,5 - 1,5 |
