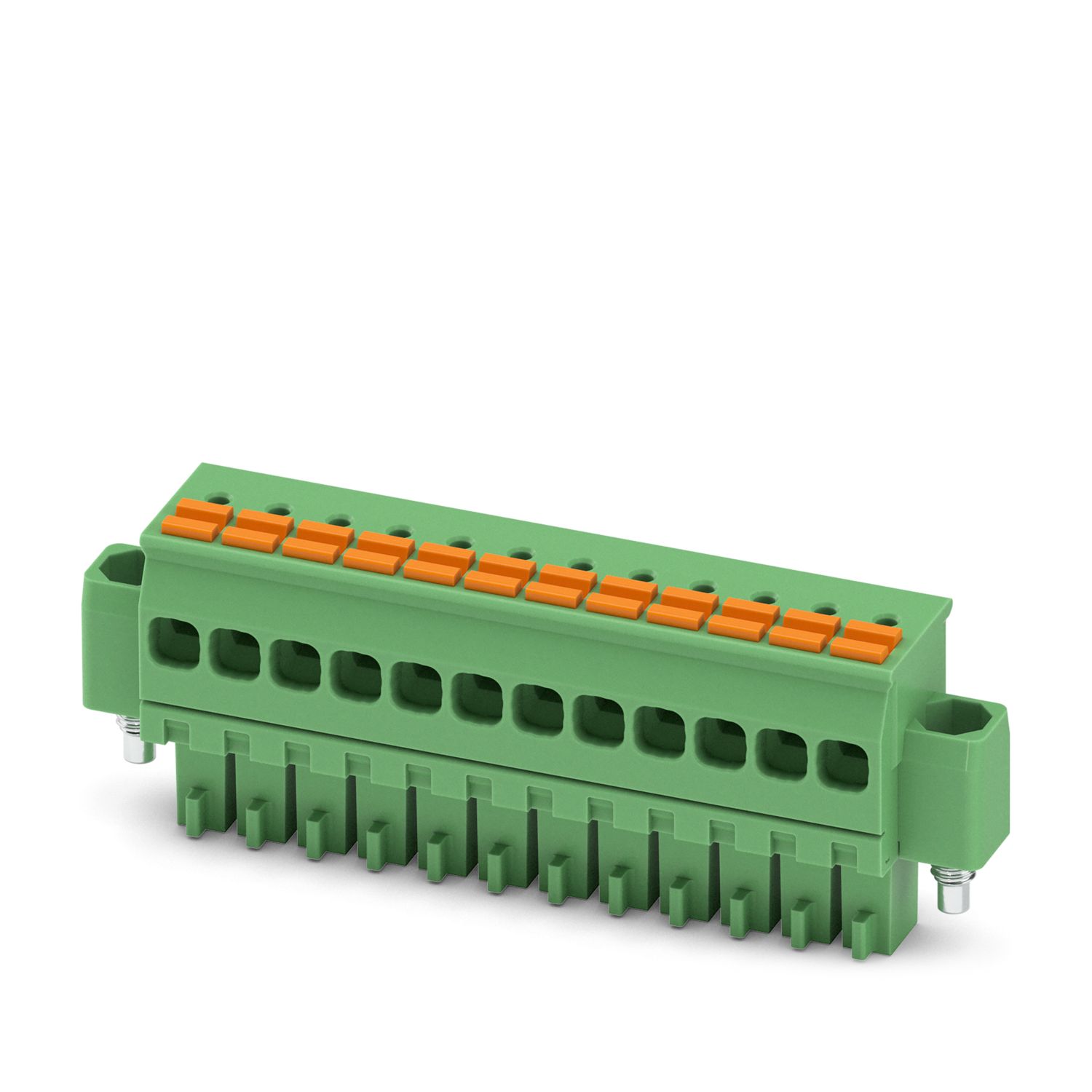

FMCOR 1,5/12-STF-3,5
-
Conector para placa de circuito impresso
1444457
Conector de placas de circuito impresso, bitola nominal: 1,5 mm2, cor: verde, corrente nominal: 8 A, tensão de teste (III/2): 160 V, superfície de contato: Sn, tipo de contato: Soquete, número de linhas: 1, número de polos: 12, família de artigos: FMCOR 1,5/..-STF, passo: 3,5 mm, tipo de conexão: Conexão push-in por mola, sentido de conexão condutor/platina: 90 °, sistema de conexão: COMBICON MC 1,5, intertravamento: Travamento parafusado, tipo de fixação: Flange roscado, tipo de embalagem: embalado em caixa de cartão
Detalhes do produto
| Tipo de produto | Conector de placas de circuito impresso |
| Família de produtos | FMCOR 1,5/..-STF |
| Linha de produtos | COMBICON Connectors S |
| Número de pólos | 12 |
| Passo | 3,5 mm |
| Número de linhas | 1 |
| Propriedades | |
| Corrente nominal IN | 8 A |
| Tensão UN | 160 V |
| Resistência de passagem | 2,3 mΩ |
| Tensão de dimensionamento (III/3) | 160 V |
| Tensão de teste (III/3) | 2,5 kV |
| Tensão de teste (III / 2) | 160 V |
| Tensão de teste (III/2) | 2,5 kV |
| Tensão de dimensionamento (II/2) | 320 V |
| Tensão de teste (II/2) | 2,5 kV |
| Tecnologia de conexão | |
| Sistema de conectores | COMBICON MC 1,5 |
| Bitola nominal | 1,5 mm² |
| Tipo de contato | Soquete |
| Intertravamento | |
| Tipo de travamento | Travamento parafusado |
| Flange de fixação | Flange roscado |
| Torque de aperto | 0,3 Nm |
| Conexão de condutores | |
| Tipo de conexão | Conexão push-in por mola |
| Sentido de conexão Condutor/platina | 90 ° |
| Bitola do condutor, fixa | 0,14 mm² ... 1,5 mm² |
| Bitola do condutor, flexível | 0,14 mm² ... 1,5 mm² |
| Bitola do condutor AWG | 24 ... 16 |
| Bitola do condutor flexível com terminal tubular sem capa isolante | 0,25 mm² ... 1,5 mm² |
| Bitola do condutor flexível com terminal tubular com capa isolante | 0,14 mm² ... 0,75 mm² |
| 2 condutores com a mesma bitola flexíveis com terminal tubular TWIN com luva de plástico | 0,5 mm² ... 0,75 mm² |
| Pino calibrador a x b / diâmetro | 2,4 mm x 1,5 mm / 1,9 mm |
| Comprimento de decapagem | 8 mm |
| Indicações relativas aos terminais tubulares sem capa isolante | |
| alicate de crimpagem recomendado | 1212034 CRIMPFOX 6 |
| buchas aderentes sem colar isolante, de acordo com DIN 46228-1 | Bitola: 0,25 mm²; Comprimento: 7 mm |
| Bitola: 0,34 mm²; Comprimento: 7 mm | |
| Bitola: 0,5 mm²; Comprimento: 8 mm | |
| Bitola: 0,75 mm²; Comprimento: 8 mm | |
| Bitola: 1 mm²; Comprimento: 7 mm | |
| Bitola: 1,5 mm²; Comprimento: 8 mm | |
| Indicações relativas aos terminais tubulares com capa isolante | |
| alicate de crimpagem recomendado | 1212034 CRIMPFOX 6 |
| buchas aderentes com colar isolante, de acordo com DIN 46228-4 | Bitola: 0,14 mm²; Comprimento: 8 mm |
| Bitola: 0,34 mm²; Comprimento: 8 mm | |
| Bitola: 0,5 mm²; Comprimento: 8 mm | |
| Bitola: 0,75 mm²; Comprimento: 8 mm | |
| Dados de material - contato | |
| Nota | Conforme WEEE/RoHS, sem filamentos conforme IEC 60068-2-82/JEDEC JESD 201 |
| Material de contato | Liga de Cu |
| Condições da superfície | galvanizada a quente |
| Superfície metálica do ponto de prensagem (camada de cobertura) | Estanho (4 - 8 µm Sn) |
| Superfície metálica da área de contato (camada de cobertura) | Estanho (4 - 8 µm Sn) |
| Dados de material - caixa | |
| Cor (Caixa) | verde (6021) |
| Material isolante | PA |
| Grupo de material isolante | I |
| CTI conforme IEC 60112 | 600 |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Índice de inflamabilidade ao fio incandescente GWFI conforme EN 60695-2-12 | 850 |
| Temperatura de ignição ao fio incandescente GWIT conforme EN 60695-2-13 | 775 |
| Temperatura do ensaio de pressão esférica conforme EN 60695-10-2 | 125 °C |
| Dados de material - elemento de comutação | |
| Cor (Elemento de acionamento) | laranja (2003) |
| Material isolante | PBT |
| Grupo de material isolante | I |
| CTI conforme IEC 60112 | 600 |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Desenho de medidas |
|
| Passo | 3,5 mm |
| Largura [w] | 52 mm |
| Altura [h] | 19,43 mm |
| Comprimento [l] | 10,4 mm |
| Flange | |
| Torque de aperto | 0,3 Nm |
| Instrução para funcionamento | Conectores COMBICON são conectores sem potência de comutação (COC) de acordo com DIN EN 61984. Em aplicações de acordo com o uso previsto, eles não podem ser separados ou conectados sob tensão ou sob carga. |
| Conexão de condutores | |
| Especificação de teste | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Resultado | Aprovado no teste |
| Teste de danos dos condutores e afrouxamento | |
| Especificação de teste | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Resultado | Aprovado no teste |
| Múltiplas conexões e desconexões | |
| Especificação de teste | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Resultado | Aprovado no teste |
| Teste de tração | |
| Especificação de teste | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Bitola de condutor/tipo de condutor/força de tração valor de referência/valor real | 0,14 mm² / rígido / > 10 N |
| 0,14 mm² / flexível / > 10 N | |
| 1,5 mm² / rígido / > 40 N | |
| 1,5 mm² / flexível / > 40 N | |
| Forças de encaixe e remoção | |
| Especificação de teste | DIN EN 60512-13-2:2006-11 |
| Resultado | Aprovado no teste |
| Número de ciclos | 25 |
| Força de inserção por polo aprox. | 5 N |
| Força de tração por polo aprox. | 4 N |
| Resistência das inscrições | |
| Especificação de teste | DIN EN 60068-2-70:1996-07 |
| Resultado | Aprovado no teste |
| Polarização e codificação | |
| Especificação de teste | DIN EN 60512-13-5:2006-11 |
| Resultado | Aprovado no teste |
| Inspeção visual | |
| Especificação de teste | DIN EN 60512-1-1:2003-01 |
| Resultado | Aprovado no teste |
| Inspeção dimensional | |
| Especificação de teste | DIN EN 60512-1-2:2003-01 |
| Resultado | Aprovado no teste |
| Teste de vibração | |
| Especificação de teste | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frequência | 10 - 150 - 10 Hz |
| Velocidade Sweep | 1 oitava/min |
| Amplitude | 0,35 mm (10 Hz ... 60,1 Hz) |
| Aceleração | 50 m/s² (60,1 Hz ... 150 Hz) |
| Duração do teste por eixo | 2,5 h |
| Sentidos de teste | Eixo X, Y e Z |
| Teste de vida útil | |
| Especificação de teste | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
| Tensão suportável de impulso ao nível do mar | 2,95 kV |
| Resistência de passagem R1 | 2,3 mΩ |
| Resistência de passagem R2 | 2,3 mΩ |
| Ciclos de encaixe | 25 |
| Resistência de isolamento de polos adjacentes | > 5 MΩ |
| Teste climático | |
| Especificação de teste | DIN EN ISO 22479:2022-08 |
| Estresse por corrosão | 0,2 dm3 SO2 em 300 dm3/40 °C/1 ciclo |
| Estresse por calor | 105 °C/168 h |
| Tensão alternada suportável | 1,39 kV |
| Choques | |
| Especificação de teste | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
| Tipo de choque | semisenoidal |
| Aceleração | 300 m/s² |
| Duração do choque | 18 ms |
| Sentidos de teste | Eixo X, Y e Z (positivo e negativo) |
| Condições ambientais | |
| Temperatura ambiente (operação) | -40 °C ... 105 °C (dependente da curva de redução de carga) |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 70 °C |
| Umidade relativa do ar (armazenamento/transporte) | 30 % ... 70 % |
| Temperatura ambiente (montagem) | -5 °C ... 100 °C |
| Teste térmico | Grupo de teste C | |
| Especificação de teste | DIN EN 60512-5-1:2003-01 |
| Número de polos verificado | 16 |
| Resistência de isolamento | |
| Especificação de teste | DIN EN 60512-3-1:2003-01 |
| Resistência de isolamento de polos adjacentes | > 5 MΩ |
| Ciclos de temperatura | |
| Especificação de teste | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Resultado | Aprovado no teste |
| Distâncias de isolamento e fuga | | |
| Especificação de teste | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Grupo de material isolante | I |
| Resistência à corrente de fuga (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tensão de isolamento nominal (III/3) | 160 V |
| Tensão de impulso nominal (III/3) | 2,5 kV |
| valor mínimo da distância de isolamento - campo heterogêneo (III/3) | 1,5 mm |
| valor mínimo da distância de fuga (III/3) | 2 mm |
| Tensão de isolamento nominal (III/2) | 160 V |
| Tensão de impulso nominal (III/2) | 2,5 kV |
| valor mínimo da distância de isolamento - campo heterogêneo (III/2) | 1,5 mm |
| valor mínimo da distância de fuga (III/2) | 1,5 mm |
| Tensão de isolamento nominal (II/2) | 320 V |
| Tensão de impulso nominal (II/2) | 2,5 kV |
| valor mínimo da distância de isolamento - campo heterogêneo (II/2) | 1,5 mm |
| valor mínimo da distância de fuga (II/2) | 1,6 mm |
| Tipo de embalagem | embalado em caixa de cartão |
Produtos compatíveis
Suas vantagens
Conexão de condutores ortogonal na direção de operação facilita o cabeamento de equipamentos montáveis em trilho de fixação
Conexão push-in rápida e sem ferramenta
Operação intuitiva por meio dos gatilhos de acionamento de cores contrastantes
