HC-B 6-TMS-100/O1STM20S-EUA
-
Caixa
1604078

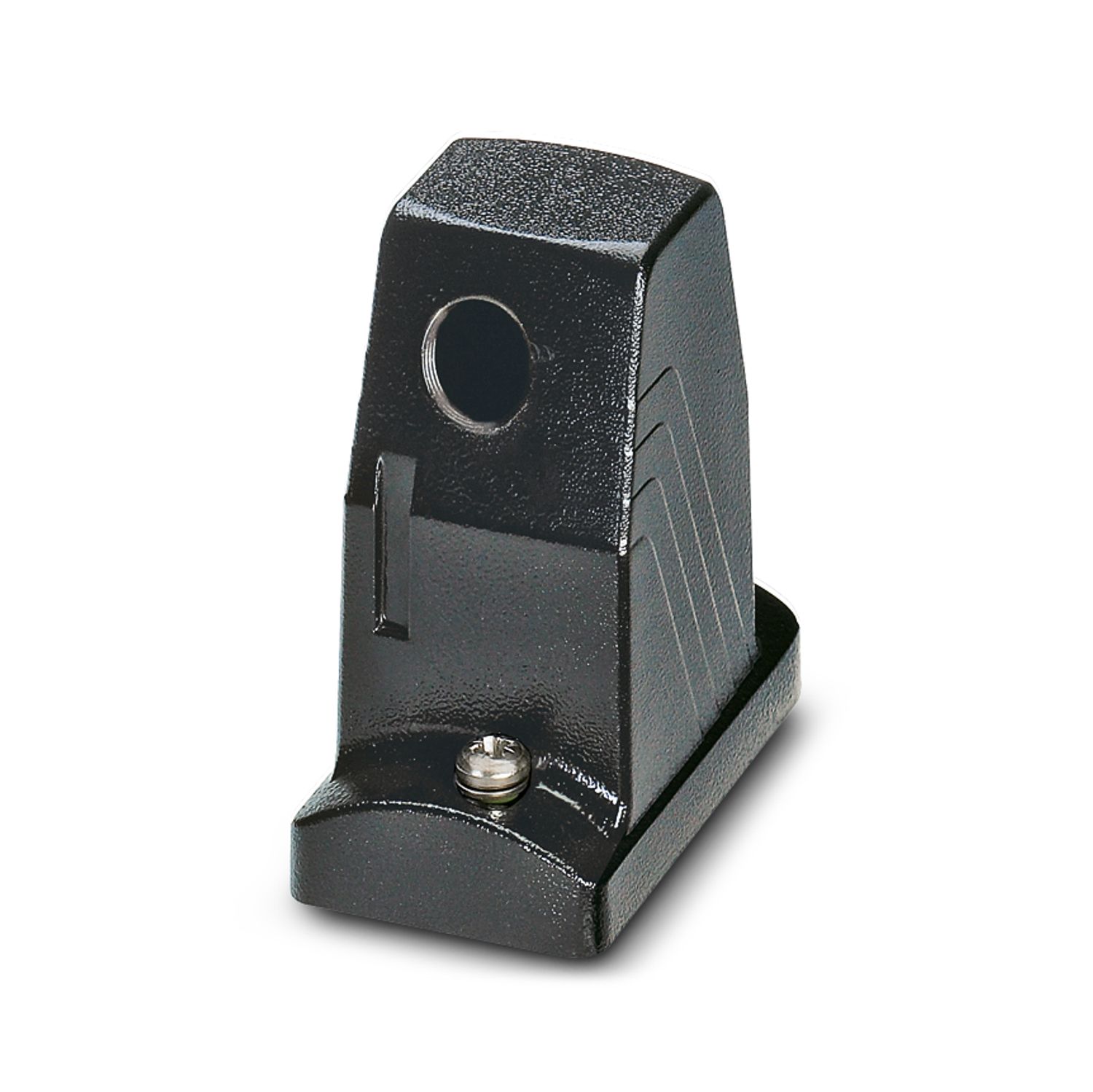

HEAVYCON ADVANCE para exigências elevadas ao meio ambiente, carcaça B6, com travamento a parafuso, altura 100 mm, com rosca 1x M20, saída de cabo lateral
Detalhes do produto
| Geral | para contatos HC-B6, BB10, DD24, M |
| Tipo de produto | Caixa com travamento parafusado |
| Tipo de caixa | Carcaça |
| Aplicação | exigências elevadas ao meio ambiente |
| Formato | B6 |
| Quantidade de saídas de cabos | 1 |
| Tipo de conexão | 1x M20 |
| Parafusos de fixação | M6 |
| Blindado | não |
| Saída de cabo | lateral |
| Conexão Pg | sem |
| Torque de aperto | 3 Nm (Parafuso de travamento) |

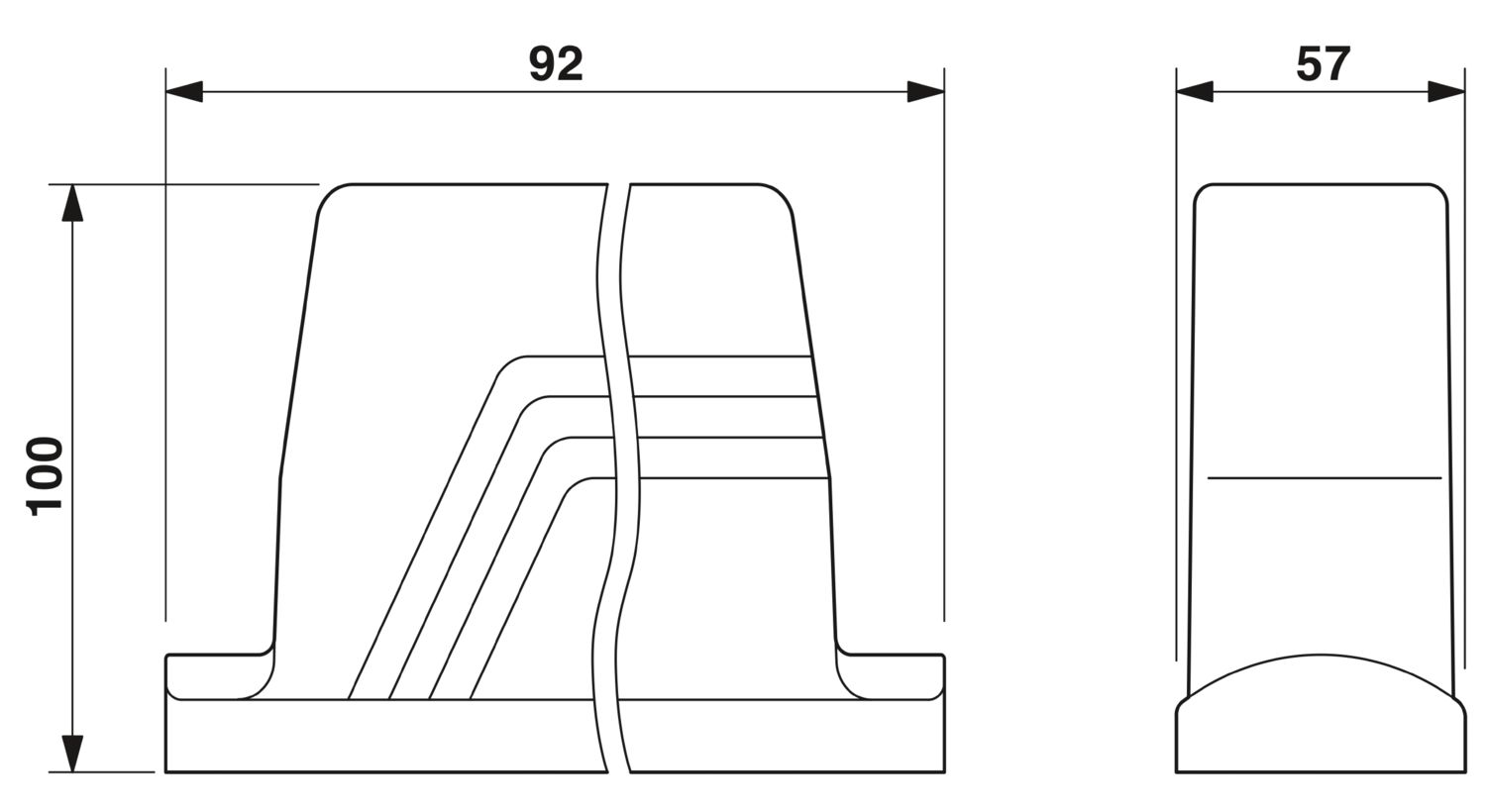

| Desenho de medidas |
|
| Largura | 57 mm |
| Altura | 100 mm |
| Comprimento | 92 mm |
| Medidas de montagem | |
| Largura recorte de montagem | 35 mm |
| Comprimento recorte de montagem | 52 mm |
| Material vedação | Viton |
| Material caixa | Alumínio fundido sob pressão, resistente à água do mar |
| Material superfície da caixa | revestido com pó, preto |
| Material arco de travamento | Aço inox |
| Condições ambientais | |
| Grau de proteção | IP66 |
| IP68 (0,2 bar/24 h) | |
| IP69K | |
| Grau de proteção (NEMA) | 4 (NEMA 250) |
| 4X (NEMA 250) | |
| 6P (NEMA 250) | |
| 12 (NEMA 250) | |
| Temperatura ambiente (funcionamento) | -40 °C ... 125 °C |
| Dados mecânicos | |
| Tipo de conexão | 1x M20 |
| Tipo de travamento | Parafuso |
| Instrução de montagem | Para assegurar a função de contato de condutor de proteção mesmo com conexões diagonais, ambos os flanges de montagem necessitam de contato elétrico suficiente com parede de montagem de metal. |
| Torque de aperto do parafuso de travamento 3 Nm. | |
| Parafusos de fixação | M6 |
