SACB 6-3 QO-0,34 PUR/
-
Caixa de distribuição
1548655

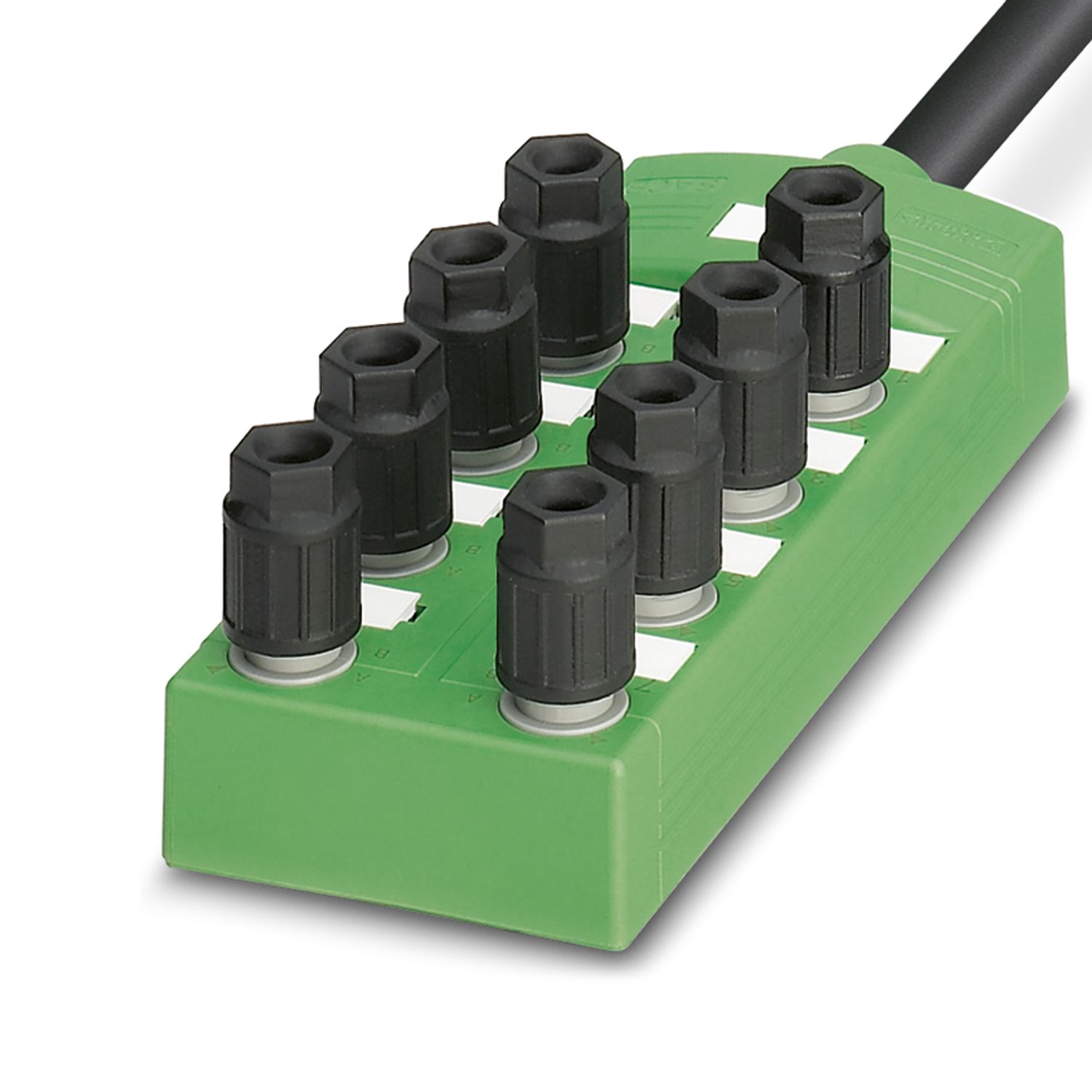

Caixa de distribuição, aplicação: Padrão, tipo de conexão: QUICKON, 0,14 mm2 ... 0,34 mm2, número de pontos de encaixe: 6, número de polos: 3, atribuição do ponto de encaixe: simples, indicação de estado: não, Universal; conexão do cabo padrão: Conexão fixa 180°, PUR/PVC, comprimento do cabo: 0,5 m ... 50 m, blindagem: não
Detalhes do produto
Tipo de produto | Caixa de distribuição |
Aplicação | Padrão |
Número de pólos | 3 |
Número de pontos de encaixe | 6 |
LED | não |
Corrente operacional dos elementos de indicação | ≤ 5 mA |
Tensão UN | 48 V |
60 V DC | |
Carga de corrente total | 12 A |
Máx. capacidade de corrente por trilha | 2 A |
Carga de corrente por ponto de encaixe | 4 A |
Conexão de condutores | |
Tipo de conexão sensor/atuador | QUICKON |

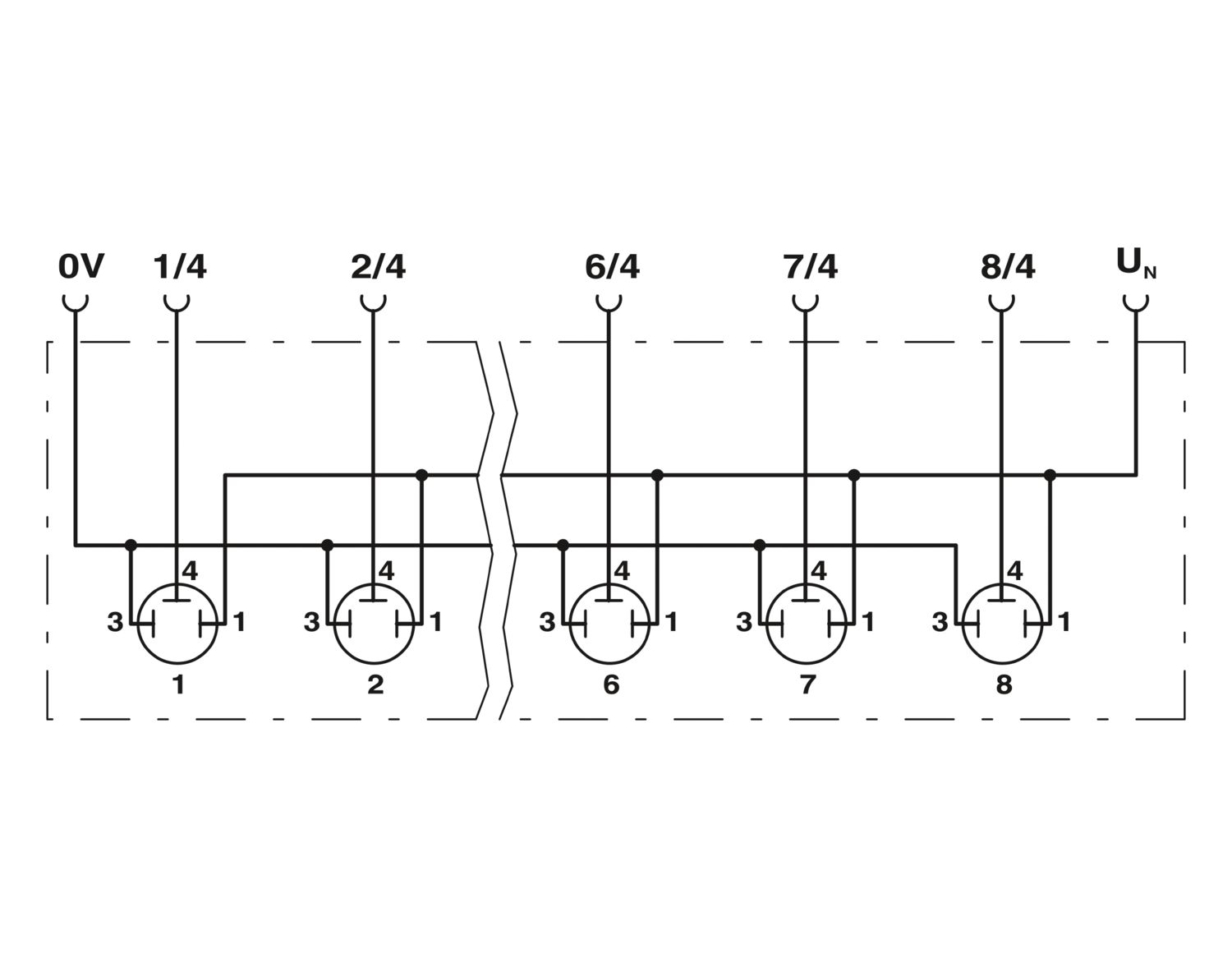

Atribuição de conexão | |
Ponto de encaixe/pólo = cor do condutor ou conexão | 1 / 4 (A) = WH |
2 / 4 (A) = GN | |
3 / 4 (A) = YE | |
4 / 4 (A) = GY | |
5 / 4 (A) = PK | |
6 / 4 (A) = RD | |
1-6 / 1 (+ 48 V) = BN | |
1-6 / 3 (0 V) = BU |
Indicação de estado disponível | não |

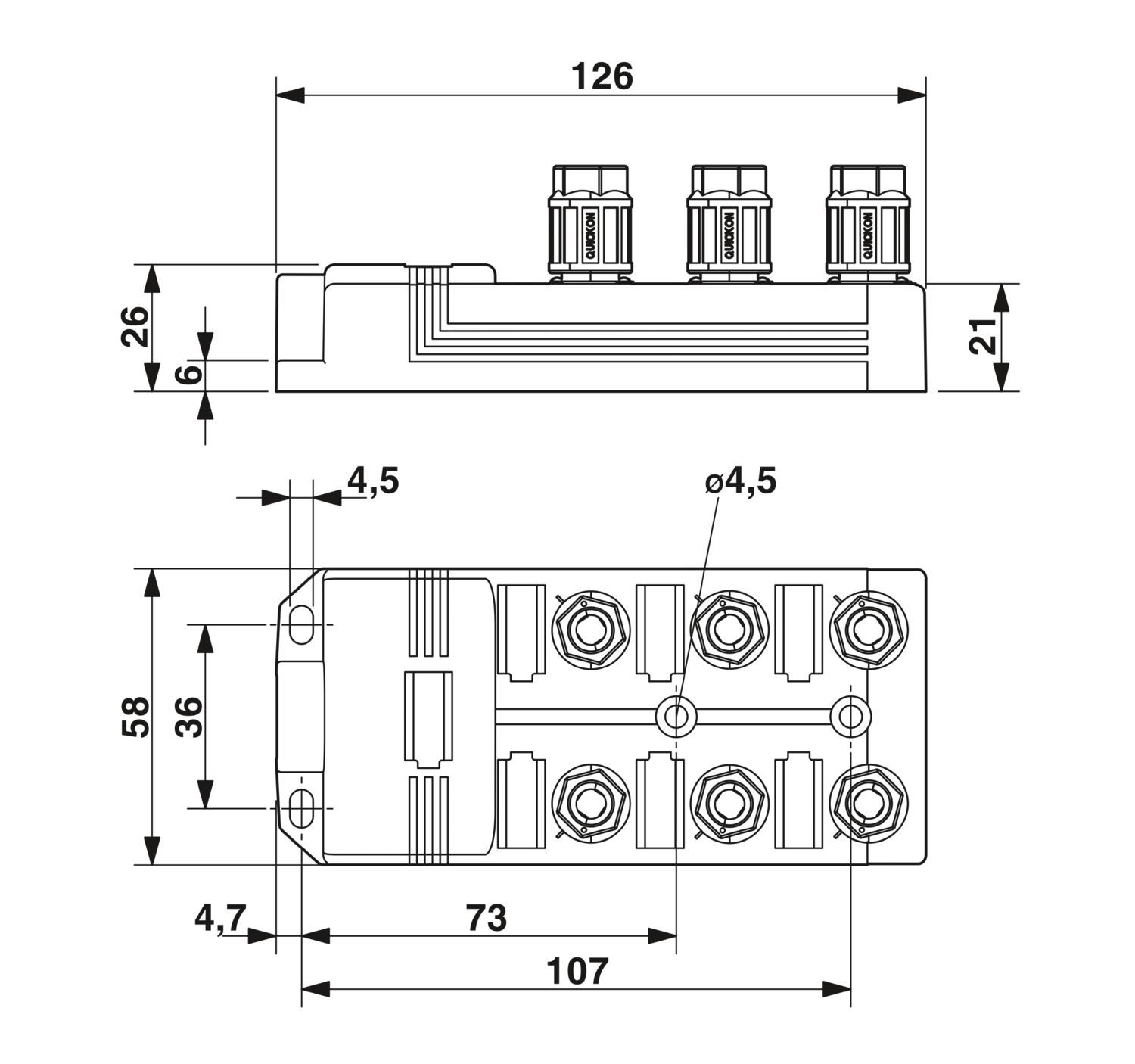

Desenho de medidas |
|
Largura | 58 mm |
Altura | 45 mm |
Comprimento | 116 m |
Abertura da porca cega | 13 mm |
Material Caixa | PBT |
Material Composto | PUR |
Classe de inflamabilidade conforme UL 94 | V0 |
Material de contato | Aço/cobre |
Material superfície de contato | Sn |
Material de isolação do condutor | PVC / PE / PP |
Extensão da linha | Entrada livre (0,5 ... 50 m) |
PUR/PVC preto [PUR] | |
Desenho com dimensões |
|
Peso do cabo | 81,2 kg/km |
UL AWM Style | 20549 |
Número de pólos | 8 |
Blindado | não |
Tipo de cabo | PUR/PVC preto [PUR] |
Montagem do condutor linha de sinal | 19x 0,15 mm |
Linha de sinal AWG | 22 |
Montagem do condutor da tensão de alimentação | 42x 0,15 mm |
Tensão de alimentação AWG | 18 |
Perfil de conexão | 6x 0,34 mm² (Linha de sinal) |
2x 0,75 mm² (Cabo de energia) | |
Diâmetro de condutor inclusive isolação | 1,3 mm ±0,1 mm (Linha de sinal) |
1,8 mm ±0,1 mm (Cabo de energia) | |
Diâmetro externo de linha | 7,60 mm ±0,2 mm |
Revestimento externo, material | PUR |
Revestimento externo, cor | preto RAL 9005 |
Material de condutor | Cabo de cobre |
Material isolamento do fio | PVC |
Condutor individual, cor | marrom, azul, branco, verde, amarelo, cinza, rosa, vermelho |
Espessura da parede Revestimento interno | ≥ 0,15 mm |
Espessura da parede Revestimento exterior | ≥ 0,38 mm |
Trançado total | Condutores trançados em camadas |
Tensão nominal do cabo | 300 V |
Tensão de teste | 2000 V |
Raio de flexão mínimo, de posição fixa | 7,5 x D |
Raio de flexão mínimo, de posição flexível | 10 x D |
Menor raio do dobrador, disposição fixa | 57 mm |
Menor raio de flexão, instalado de forma móvel | 76 mm |
Capacidade de carga dinâmica (flexão) | Ciclos de flexão máximo: 1500000, Raio de flexão: 76 mm, Curso de deslocamento: 2 m, Velocidade de deslocamento: 2 m/s, Aceleração: 10 m/s² |
Anti-inflamabilidade | DIN EN 50265 |
Resistência ao óleo | conforme VDE 0472 Parte 803 |
Outras resistências | boa resistência a produtos químicos |
Propriedades especiais | isento de silicone |
Temperatura ambiente (funcionamento) | -40 °C ... 90 °C (Cabo, disposição fixa) |
-5 °C ... 80 °C (Cabo, disposição móvel) | |
80 °C (conforme UL) |
Condições ambientais | |
Grau de proteção | IP65 |
IP67 | |
IP69K | |
Temperatura ambiente (funcionamento) | -30 °C ... 80 °C |
-5 °C ... 50 °C (na montagem) |
Código | 1548655 |
Unidades por embalagem | 1 Unidade |
Quantidade mínima de pedido | 1 Unidade |
Nota | Produção ligada a pedido (sem retorno) |
Chave de produto | AF3DAA |
País de origem | PL |
ECLASS
ECLASS-13.0 | 27440111 |
China RoHS | |
Environment friendly use period (EFUP) |
EFUP-50
Uma lista de declaração conforme a RoHS da China relativa a artigos encontra-se na área de downloads do respectivo artigo, em "Declaração do fabricante". Para todos os artigos com EFUP-E não é emitida nem necessária uma tabela de declaração conforme a RoHS da China.
|
EU REACH SVHC | |
Nota sobre as substâncias candidatas do REACH (n.º CAS) | Nenhuma substância com uma concentração em massa superior a 0,1% |
