SACB-10/3-M16-M8
-
Caixa de distribuição
1553527

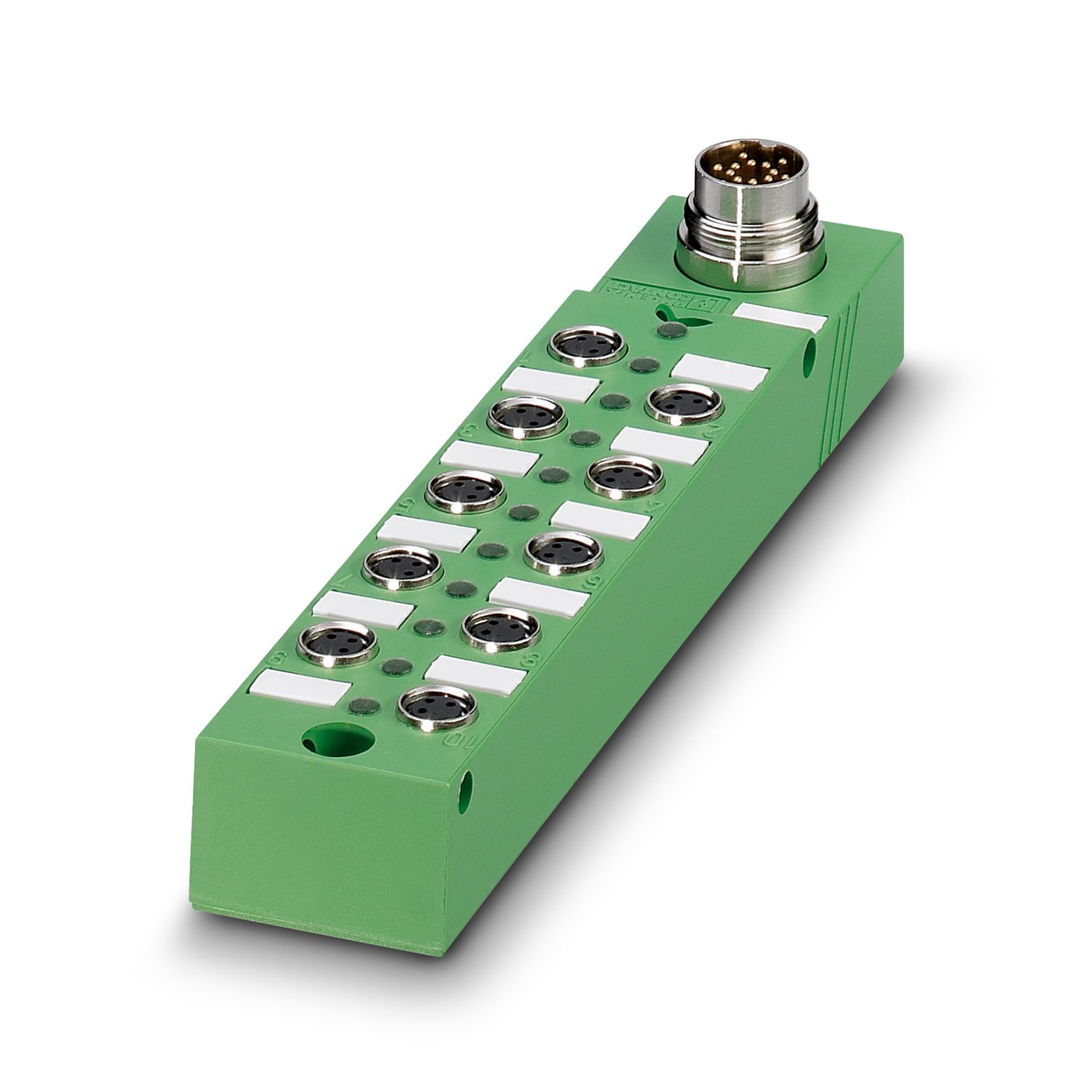

Caixa de distribuição, tipo de conexão: Soquete M8, número de pontos de encaixe: 10, número de polos: 3, indicação de estado: não; conexão do cabo padrão: Conexão plugável M16, blindagem: não
Detalhes do produto
| Tipo de produto | Caixa de distribuição |
| Número de pólos | 3 |
| Número de pontos de encaixe | 10 |
| LED | não |
| Tensão operacional máxima Umáx | 30 V DC |
| Tensão UN | 24 V DC |
| Carga de corrente total | 6 A |
| Máx. capacidade de corrente por trilha | 2 A |
| Carga de corrente por ponto de encaixe | 2 A |
| Conexão de condutores | |
| Tipo de conexão sensor/atuador | Soquete M8 |
| Torque ponto de encaixe cabo de sensor/atuador | 0,2 Nm |
| Torque-cabo padrão-conexão de encaixe | 1,5 Nm |
| Atribuição de conexão | |
| Ponto de encaixe/pólo = cor do condutor ou conexão | 1 / 4 (A) = P = WH |
| 2 / 4 (A) = J = GN | |
| 3 / 4 (A) = T = YE | |
| 4 / 4 (A) = S = GY | |
| 5 / 4 (A) = G = PK | |
| 6 / 4 (A) = R = RD | |
| 7 / 4 (A) = E = BK | |
| 8 / 4 (A) = O = VT | |
| 9 / 4 (A) = C = WHPK | |
| 10 / 4 (A) = N = PKBN | |
| 1-10 / 1 (+24 V) = A+M = BN | |
| 1-10 / 3 (0 V) = L+U = BU | |
| Indicação de estado disponível | não |

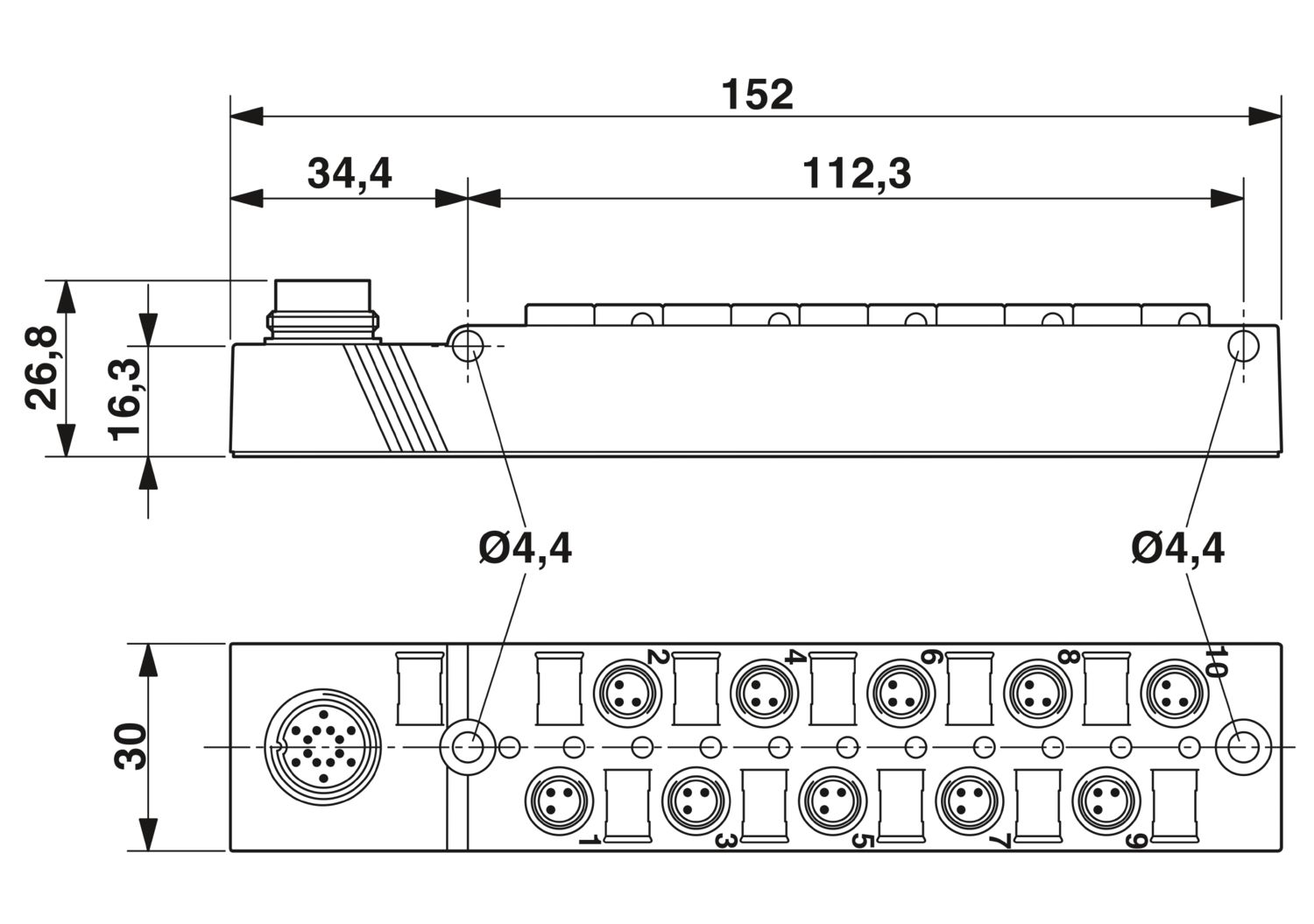

| Desenho de medidas |
|
| Largura | 30 mm |
| Altura | 22 mm |
| Comprimento | 152 mm |
| Material Luva roscada | Liga de cobre |
| Material Caixa | PBT |
| Material Composto | PUR |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Material vedação O-ring | NBR |
| Material de contato | CuSn |
| Material superfície de contato | Ni/Au |
| Material suporte do contato | PA |
| Material contato lado do cabo padrão | Liga Cu |
| Tipo de conexão | Conexão plugável M16 |
| Condições ambientais | |
| Grau de proteção | IP65 |
| IP67 | |
| Temperatura ambiente (funcionamento) | -30 °C ... 80 °C |
