Cabo de sistema Bus
1416431

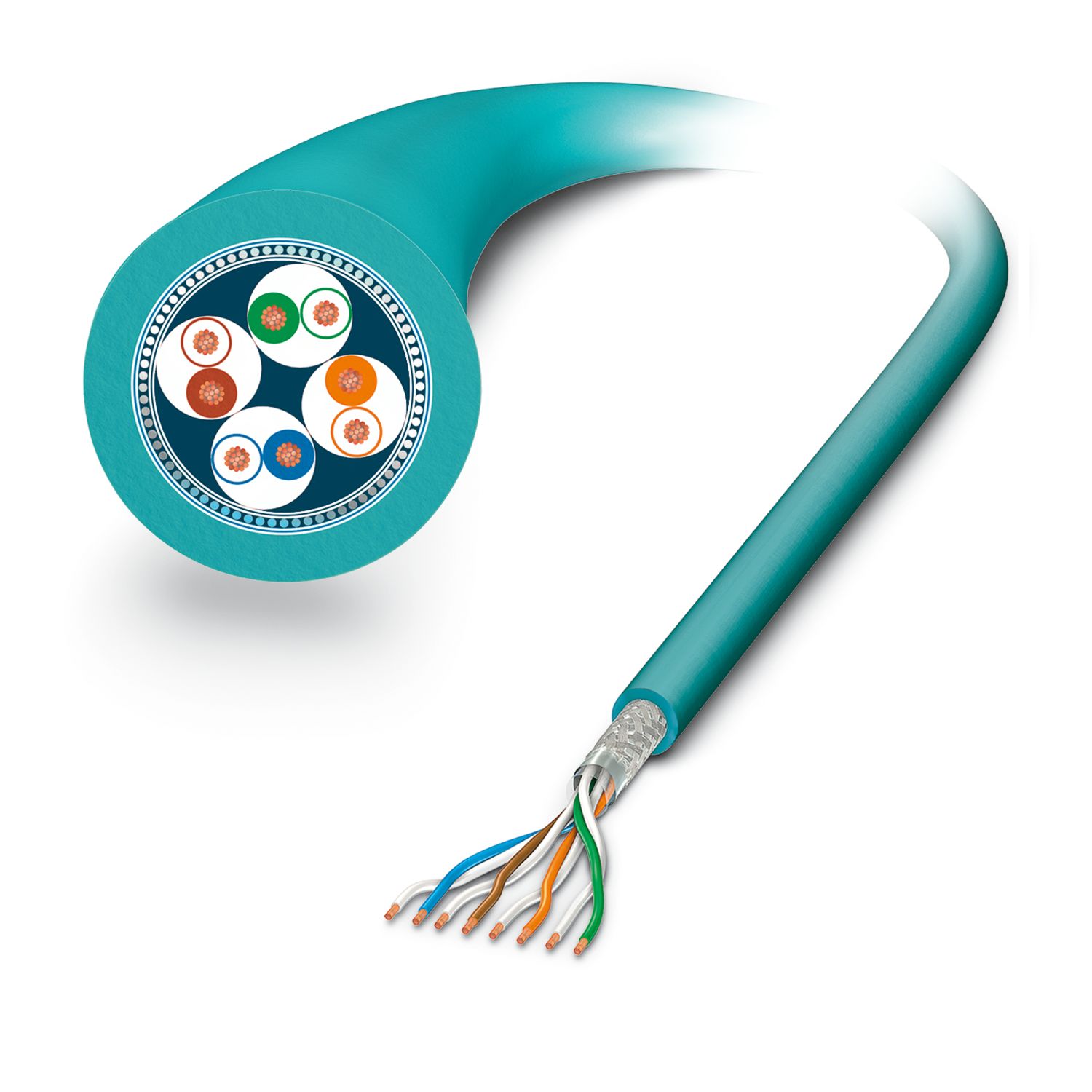

Cabo Ethernet, blindado, 4 pares, AWG 26 adequado para correia de arraste (19 fios), RAL 5021 (azul água), comprimento variável
Detalhes do produto
| Tipo de produto | Cabo de dados, montado |
| Aplicação | Padrão |
| Tipo de sensor | Ethernet |
| Número de pólos | 8 |
| Blindado | sim |
| Tipo de sinal/categoria | Ethernet CAT5 (IEC 11801), 1 GBit/s |
| Meio de transmissão | Cobre |
| Índice de transmissão | 1 GBit/s |
| Conexão 1 | |
| Formato | configurável |
| Conexão 2 | |
| Formato | configurável |
| Extensão da linha | entrada livre (0,2 ... 100,0 m) |
| Ethernet correia de arraste CAT5, 4 pares [94C] | |
| Desenho com dimensões |
|
| Peso do cabo | 57 kg/km |
| UL AWM Style | 20963 (80 °C / 30 V) |
| Número de pólos | 8 |
| Blindado | sim |
| Tipo de cabo | Ethernet correia de arraste CAT5, 4 pares [94C] |
| Estrutura do condutor | 4x2xAWG26/19, S/UTP |
| Tempo de processamento de sinal | 5,3 ns/m |
| Montagem do condutor linha de sinal | 19x 0,10 mm |
| Linha de sinal AWG | 26 |
| Perfil de conexão | 4x 2x 0,14 mm² |
| Diâmetro de condutor inclusive isolação | 1 mm |
| Diâmetro externo de linha | 6,90 mm +0,1 mm ... 0,2 mm |
| Revestimento externo, material | PUR |
| Revestimento externo, cor | azul anil RAL 5021 |
| Material de condutor | Cabo de cobre |
| Material isolamento do fio | PP |
| Condutor individual, cor | branco/azul-azul, branco/laranja-laranja, branco/verde-verde, branco/marrom-marrom |
| Espessura da parede Revestimento exterior | 0,85 mm |
| Par trançado | 2 condutores para o par |
| Trançado total | 4 pares e 5 núcleos como alma |
| Cobertura visual da blindagem | 90 % |
| Resistência de isolamento | ≥ 500 MΩ*km |
| Resistência de acoplamento | ≤ 100,00 mΩ/m (com 10 MHz) |
| Resistência de circuito | ≤ 290,00 Ω/km |
| Resistência de onda | 100 Ω ±5 Ω (com 100 MHz) |
| Capacidade do cabo | ca. 50 nF/km (com 1 kHz) |
| Tensão nominal do cabo | ≤ 100 V |
| Tensão de teste condutor/condutor | 700 V (50 Hz, 1 min.) |
| Tensão de teste condutor/blindagem | 700,00 V (50 Hz, 1 min.) |
| Raio de flexão mínimo, de posição fixa | 4 x D |
| Raio de flexão mínimo, de posição flexível | 8 x D |
| Menor raio do dobrador, disposição fixa | 28 mm |
| Menor raio de flexão, instalado de forma móvel | 56 mm |
| Capacidade de carga dinâmica (flexão) | Ciclos de flexão máximo: 5000000, Raio de flexão: 7,5 x D, Velocidade de deslocamento: 3 m/s, Aceleração: 5 m/s² |
| Resistência a tração | ≤ 100 N |
| Atenuação de diafonia próxima (NEXT) | 65,3 dB (com 1 MHz) |
| 56,3 dB (com 4 MHz) | |
| 50,3 dB (com 10 MHz) | |
| 47,2 dB (com 16 MHz) | |
| 45,8 dB (com 20 MHz) | |
| 42,9 dB (com 31,25 MHz) | |
| 38,4 dB (com 62,5 MHz) | |
| 35,3 dB (com 100 MHz) | |
| Atenuação de diafonia próxima com soma de potência (PSNEXT) | 62,3 dB (com 1 MHz) |
| 53,3 dB (com 4 MHz) | |
| 47,3 dB (com 10 MHz) | |
| 44,2 dB (com 16 MHz) | |
| 42,8 dB (com 20 MHz) | |
| 39,9 dB (com 31,25 MHz) | |
| 35,4 dB (com 62,5 MHz) | |
| 32,3 dB (com 100 MHz) | |
| Atenuação do fluxo de retorno (RL) | 23 dB (com 4 MHz) |
| 24,1 dB (com 8 MHz) | |
| 25 dB (com 10 MHz) | |
| 25 dB (com 16 MHz) | |
| 25 dB (com 20 MHz) | |
| 23,6 dB (com 31,25 MHz) | |
| 21,5 dB (com 62,5 MHz) | |
| 20,1 dB (com 100 MHz) | |
| Atenuação de proteção | 3,2 dB (com 1 MHz) |
| 6 dB (com 4 MHz) | |
| 9,5 dB (com 10 MHz) | |
| 12,1 dB (com 16 MHz) | |
| 13,6 dB (com 20 MHz) | |
| 17,1 dB (com 31,25 MHz) | |
| 24,8 dB (com 62,5 MHz) | |
| 32 dB (com 100 MHz) | |
| Isenção de halogênio | conforme IEC 60754-1 |
| Anti-inflamabilidade | conforme 60332-1-2 |
| Resistência ao óleo | conforme EN 60811-2-1 |
| Temperatura ambiente (funcionamento) | -40 °C ... 80 °C (Cabo, disposição fixa) |
| -20 °C ... 80 °C (Cabo, disposição móvel) | |
| Temperatura ambiente (instalação) | -20 °C ... 80 °C |
