SAC-6P-MS/10,0-970/FS SCO
-
Cabo de sistema Bus
1428678

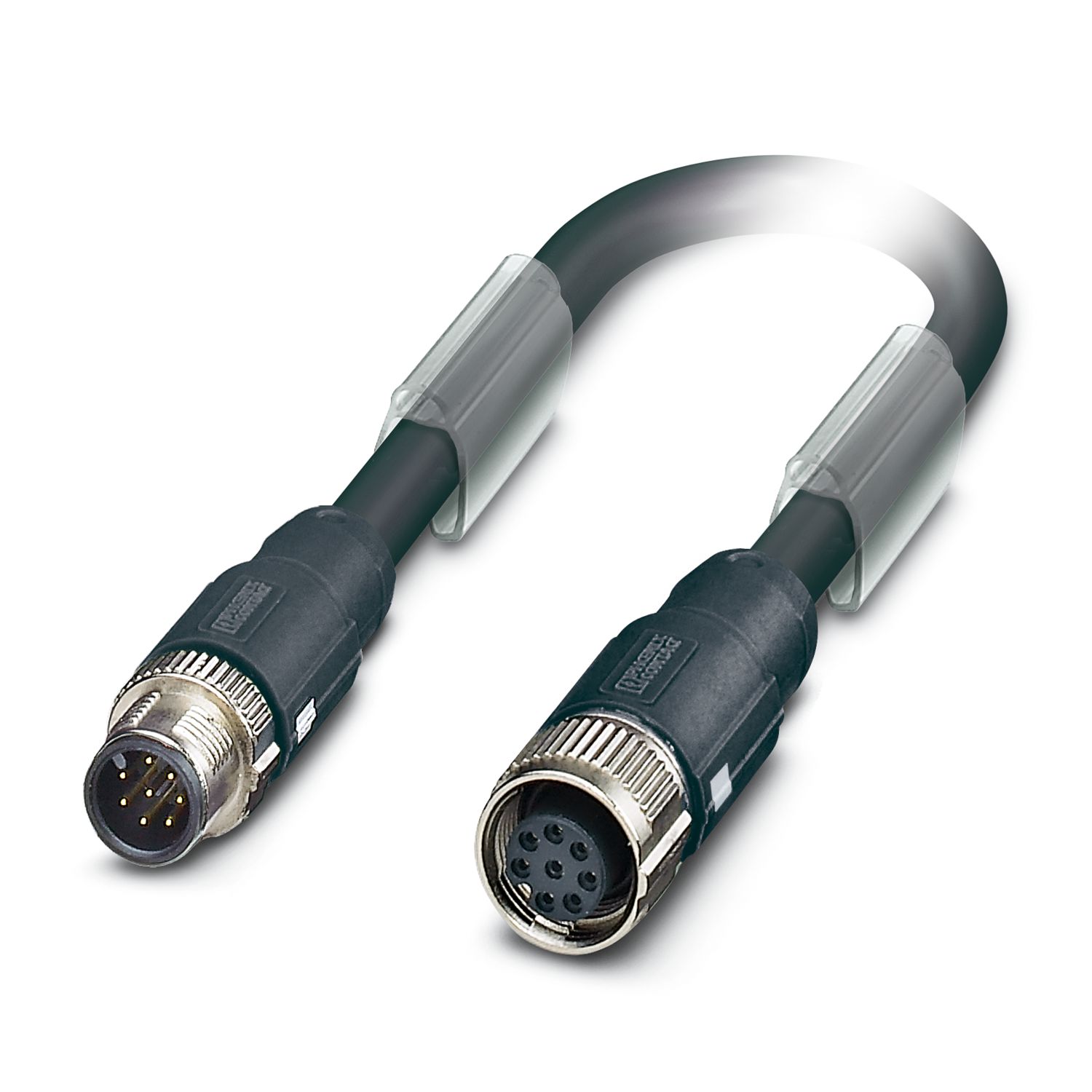

Cabo de sistema Bus, VARAN (100 MBit/s), 6-polos, SANTOPRENE sem halogênio/TPE livre de halogênio, preto RAL 9005, blindado, Conector reto M12 SPEEDCON, codificação: A, para Soquete reto M12 SPEEDCON, codificação: A, comprimento de cabo: 10 m
Detalhes do produto
| Tipo de produto | Cabo de dados, montado |
| Aplicação | Padrão |
| Tipo de sensor | VARAN |
| Número de pólos | 6 |
| Quantidade de saídas de cabos | 1 |
| Codificação | A |
| Propriedades de isolamento | |
| Categoria de sobretensão | II |
| Grau de impurezas | 3 |
| Sistema Bus | VARAN |
| Tipo de sinal/categoria | VARAN, 100 MBit/s |
| Indicação de estado | não |
| Indicação de estado disponível | não |
| Resistência de isolamento | ≥ 100 MΩ |
| Tensão UN | 30 V AC |
| 30 V DC | |
| Corrente nominal IN | 2 A |
| Meio de transmissão | Cobre |
| Classe de inflamabilidade conforme UL 94 | HB |
| Material vedação | NBR |
| Material do corpo do cabo | TPU, dificilmente inflamável, auto-extinção |
| Material de contato | CuZn |
| Material superfície de contato | Ni/Au |
| Material suporte do contato | TPU GF |
| Material da conexão roscada | Fundição de zinco sob pressão, niquelado |

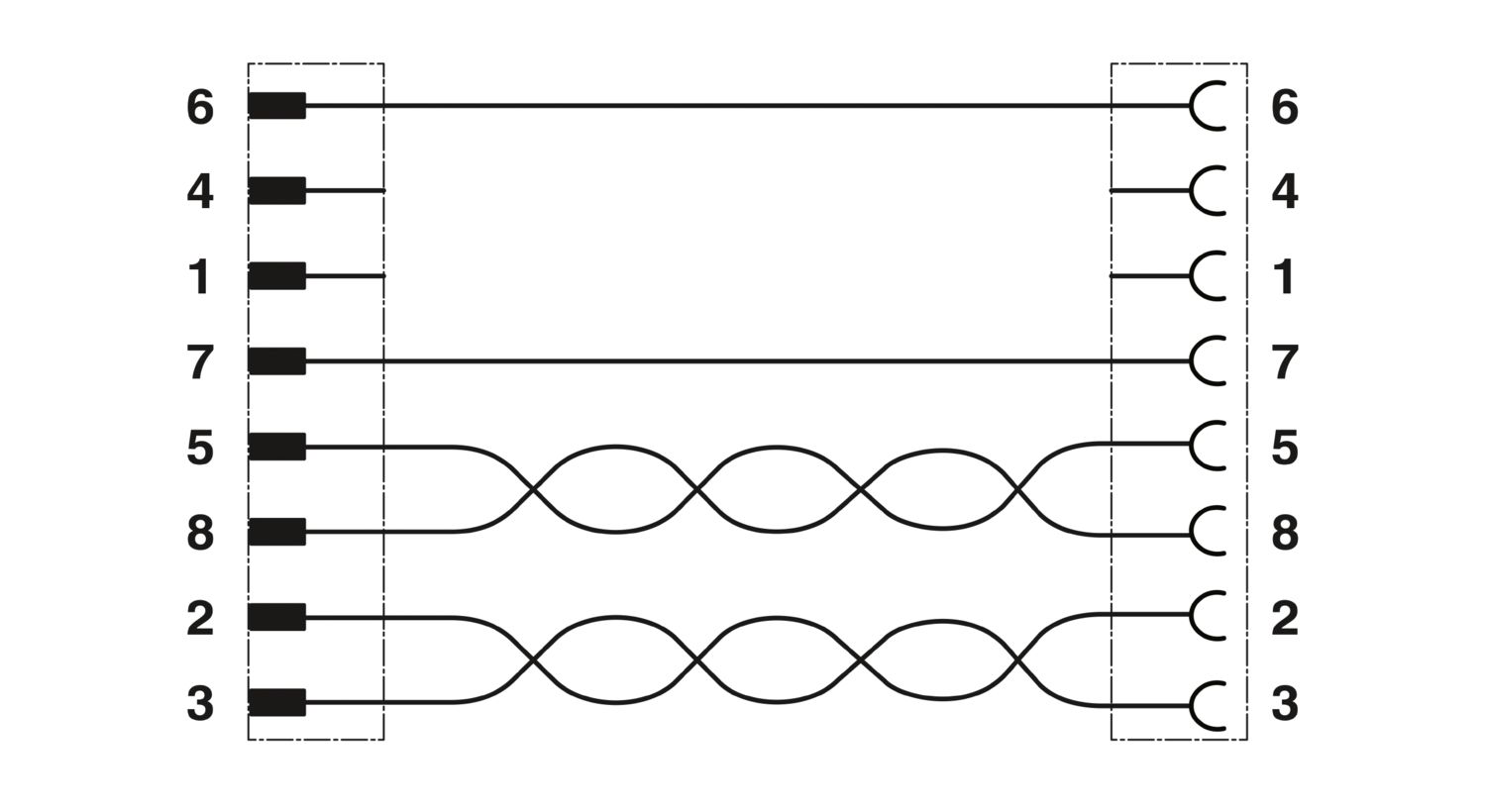

| Atribuição de conexão | |
| Contato | Cor (designação do sinal) | Contato (opcional) | 1 (Conector) | N.C. | 1 (Soquete) |
| 4 (Conector) | N.C. | 4 (Soquete) | |
| 6 (Conector) | BU (Energia) | 6 (Soquete) | |
| 7 (Conector) | BN (Energia) | 7 (Soquete) | |
| 5 (Conector) | GNWH (RD+) | 5 (Soquete) | |
| 8 (Conector) | GN (RD-) | 8 (Soquete) | |
| 2 (Conector) | OGWH (TD+) | 2 (Soquete) | |
| 3 (Conector) | OG (TD-) | 3 (Soquete) | |
| Conexão 1 | |
| Formato | Conector reto M12 SPEEDCON |
| Número de pólos | 6 |
| Tipo de travamento | SPEEDCON |
| Tipo de codificação | A (Padrão) |
| Temperatura ambiente (funcionamento) | -25 °C ... 90 °C |
| Conexão 2 | |
| Formato | Soquete reto M12 SPEEDCON |
| Número de pólos | 6 |
| Tipo de travamento | SPEEDCON |
| Tipo de codificação | A (Padrão) |
| Temperatura ambiente (funcionamento) | -25 °C ... 90 °C |
| Extensão da linha | 10 m |
| VARAN [970] | |
| Desenho com dimensões |
|
| Peso do cabo | 81 kg/km |
| Número de pólos | 6 |
| Blindado | sim |
| Tipo de cabo | VARAN [970] |
| Estrutura do condutor | 1x2xAWG22/19 + 1x4xAWG24/19 |
| Montagem do condutor linha de sinal | 19x 0,13 mm |
| Linha de sinal AWG | 24 |
| Montagem do condutor da tensão de alimentação | 19x 0,16 mm |
| Tensão de alimentação AWG | 22 |
| Perfil de conexão | 4x 0,25 mm² (Linha de sinal) |
| 2x 0,38 mm² (Tensão de alimentação) | |
| Diâmetro de condutor inclusive isolação | 1,35 mm (Linha de sinal) |
| 1,5 mm (Tensão de alimentação) | |
| Diâmetro externo de linha | 7,80 mm ±0,2 mm |
| Revestimento externo, material | SANTOPRENE sem halogênio |
| Revestimento externo, cor | preto RAL 9005 |
| Material de condutor | Cabo de cobre |
| Material de preenchimento | Fio |
| Material isolamento do fio | PP |
| Condutor individual, cor | marrom, azul, branco/laranja, branco/verde, verde, laranja |
| Tipo de blindagem dupla | Rede condutores de cobre galvanizados, cobertura de 95 % |
| Trançado total | 1 quadrante em estrela e 2 condutores com 2 núcleos |
| Máx. resistência de condutores | 77 Ω/m (Linha de dados) |
| Resistência de isolamento | 5 GΩ*km (Linha de dados) |
| Resistência de onda | 100 Ω ±15 % |
| Capacidade operacional | 50 nF (Linha de dados) |
| Tensão nominal do cabo | 125 V (Linha de dados) |
| 48 V (Tensão de alimentação) | |
| Tensão de teste | 2000 V (Tensão de alimentação) |
| máx. 700 V AC (Linha de dados) | |
| Menor raio do dobrador, disposição fixa | ≥ 93 mm |
| Menor raio de flexão, instalado de forma móvel | ≥ 93 mm |
| Capacidade de carga dinâmica (flexão) | Ciclos de flexão máximo: 3000000, Raio de flexão: 93 mm, Curso de deslocamento: 2 m, Velocidade de deslocamento: 1 m/s, Aceleração: 2 m/s² |
| Isenção de halogênio | conforme DIN EN 50267-2-1 |
| Temperatura ambiente (funcionamento) | -20 °C ... 80 °C (Cabo) |
| Temperatura ambiente (instalação) | 0 °C ... 50 °C |
| Condições ambientais | |
| Grau de proteção | IP65 |
| IP67 | |
