UL registrado
ID de certificação: FILE E 221474| Tensão nominal UN | Corrente nominal IN | Bitola AWG | Bitola mm2 | |
|---|---|---|---|---|
| 125 V | 4 A |
cUL Listed
ID de certificação: FILE E 221474| Tensão nominal UN | Corrente nominal IN | Bitola AWG | Bitola mm2 | |
|---|---|---|---|---|
| 125 V | 4 A |
SAC-5P-MS-FR SCO/920/...
-
Cabo de sistema Bus
1433304
Cabo de sistema Bus, CANopen®, DeviceNet™, 5-polos, PUR livre de halogênio, violeta RAL 4001, blindado, Conector reto M12 SPEEDCON, codificação: A, para Soquete angular M12 SPEEDCON, codificação: A, comprimento de cabo: Entrada livre (0,2 ... 40,0 m)
Detalhes do produto
| Tipo de produto | Cabo de dados, montado |
| Aplicação | Padrão |
| Tipo de sensor | CANopen® |
| Número de pólos | 5 |
| Quantidade de saídas de cabos | 1 |
| Blindado | sim |
| Codificação | A |
| Propriedades de isolamento | |
| Categoria de sobretensão | II |
| Grau de impurezas | 3 |
| Sistema Bus | CANopen®/DeviceNet™ |
| Tipo de sinal/categoria | CANopen® |
| DeviceNet™ |
| Indicação de estado | não |
| Indicação de estado disponível | não |
| Resistência de isolamento | ≥ 100 MΩ |
| Tensão UN | 48 V AC |
| 60 V DC | |
| Corrente nominal IN | 4 A |
| Meio de transmissão | Cobre |
| Classe de inflamabilidade conforme UL 94 | HB |
| Material vedação | NBR |
| Material do corpo do cabo | TPU, dificilmente inflamável, auto-extinção |
| Material de contato | CuSn |
| Material superfície de contato | Ni/Au |
| Material suporte do contato | TPU GF |
| Material da conexão roscada | Fundição de zinco sob pressão, niquelado |
| Atribuição de conexão | |
| Contato | Cor (designação do sinal) | Contato (opcional) | 1 (Conector) | SR (Blindagem) | 1 (Soquete) |
| 2 (Conector) | RD (V+) | 2 (Soquete) | |
| 3 (Conector) | BK (V-) | 3 (Soquete) | |
| 4 (Conector) | WH (CAN_H) | 4 (Soquete) | |
| 5 (Conector) | BU (CAN_L) | 5 (Soquete) | |
| Conexão 1 | |
| Formato | Conector reto M12 SPEEDCON |
| Número de pólos | 5 |
| Tipo de travamento | SPEEDCON |
| Tipo de codificação | A (Padrão) |
| Conexão 2 | |

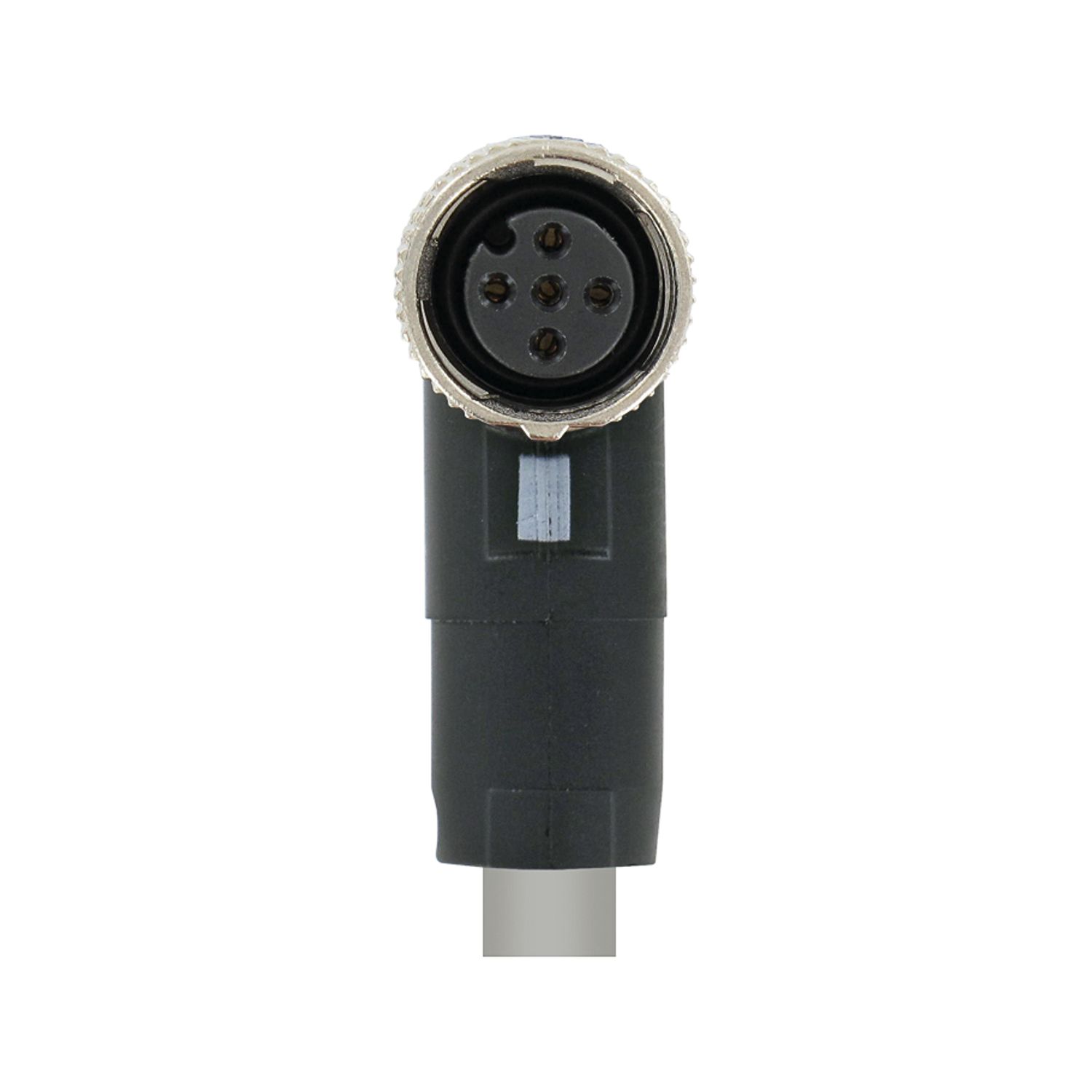

| Formato | Soquete angular M12 SPEEDCON |
| Número de pólos | 5 |
| Tipo de travamento | SPEEDCON |
| Tipo de codificação | A (Padrão) |
| Extensão da linha | Entrada livre (0,2 ... 40,0 m) |
| CANopen®/DeviceNet™, PUR, violeta [920] | |
| Desenho com dimensões |
|
| UL AWM Style | 21198 (80 °C / 300 V) |
| Número de pólos | 4 |
| Blindado | sim |
| Tipo de cabo | CANopen®/DeviceNet™, PUR, violeta [920] |
| Estrutura do condutor | 2xAWG24/19+2xAWG22/19 |
| Linha de sinal AWG | 24 |
| Tensão de alimentação AWG | 22 |
| Perfil de conexão | 2x 0,25 mm² (Linha de dados) |
| 2x 0,34 mm² (Tensão de alimentação) | |
| 1x 0,34 mm² (Cabos secundários) | |
| Diâmetro de condutor inclusive isolação | 1,95 mm ±0,05 mm (Linha de dados) |
| 1,4 mm ±0,05 mm (Tensão de alimentação) | |
| Diâmetro externo de linha | 6,70 mm ±0,3 mm |
| Revestimento externo, material | PUR |
| Revestimento externo, cor | violeta RAL 4001 |
| Material de condutor | Cabos de Cu galvanizados |
| Material isolamento do fio | PE injetado (Linha de dados) |
| PE (Tensão de alimentação) | |
| Condutor individual, cor | vermelho-preto, azul-branco |
| Par trançado | 2 condutores para o par |
| Trançado total | 2 pares à volta de um cabo secundário no centro do núcleo |
| Cobertura visual da blindagem | 80 % |
| Resistência de isolamento | ≥ 5 GΩ*km (Linha de dados) |
| ≥ 5 GΩ*km (Tensão de alimentação) | |
| Resistência de onda | 120 Ω ±10 % (com 1 MHz) |
| Tensão nominal do cabo | ≤ 300 V (Valor de pico, não para fins de corrente elevada) |
| Tensão de teste condutor/condutor | 2000 V (50 Hz, 1 min.) |
| Tensão de teste condutor/blindagem | 2000,00 V (50 Hz, 1 min.) |
| Raio de flexão mínimo, de posição fixa | 4 x D |
| Raio de flexão mínimo, de posição flexível | 8 x D |
| Capacidade de carga dinâmica (flexão) | Ciclos de flexão máximo: 5000000, Raio de flexão: 70 mm, Raio de flexão: 15 x D, Curso de deslocamento: 4,5 m, Velocidade de deslocamento: 3 m/s, Aceleração: 3 m/s², Temperatura ambiente: -20 °C ... 60 °C |
| Atenuação de proteção | ≤ 22,9 dB/km (com 1 MHz) |
| ≤ 16,4 dB/km (com 500 kHz) | |
| ≤ 9,5 dB/km (com 125 kHz) | |
| Isenção de halogênio | conforme DIN VDE 0472 parte 815 |
| conforme IEC 60754-1 | |
| Anti-inflamabilidade | UL 1581, seção 1060 e UL 2556, seção 9.3 (FT1) |
| UL 1581, seção 1100 e UL 2556, seção 9.1 (HFT/FT2) | |
| IEC 60332-1-2 | |
| conforme ISO 6722-1 5.22 (UN ECE-R 118.01) | |
| Temperatura ambiente (funcionamento) | -40 °C ... 80 °C (Cabo, disposição fixa) |
| -30 °C ... 70 °C (Cabo, disposição móvel) | |
| -20 °C ... 60 °C (na instalação) | |
| -20 °C ... 60 °C (Cabo, inserção para correia de arraste) | |
| Condições ambientais | |
| Grau de proteção | IP65 |
| IP67 | |
| Temperatura ambiente (funcionamento) (Conector/soquete) | -25 °C ... 90 °C (Conector/suporte) |
