ES-BPC-C 50-70 BK - Штекерный соединитель

1155595

Штекерный соединитель, Серия изделий: BPC, цвет: черный, полюсов: 1, сечение жилы мин.: 50 мм², сечение жилы макс.: 70 мм², расчетное напряжение: 1500, расчетный ток: 250 A, Тип подключения: Обжим, мин. диаметр кабеля: 11,3 мм, макс. диаметр кабеля: 17 мм

Подробная информация о продукте

Указания по безопасности
Указания по безопасности	• ОСТОРОЖНО! Вводить в эксплуатацию только технически безупречные изделия. Изделия необходимо регулярно проверять на повреждения. Немедленно выводить из эксплуатации неисправные изделия. Поврежденные изделия подлежат замене. Ремонт невозможен.
	• ОСТОРОЖНО! Устанавливать и эксплуатировать изделие разрешается только квалифицированному персоналу при учете следующих указаний по безопасности. Квалифицированный персонал должен владеть основами электротехники. Он должен быть в состоянии распознавать опасности и избегать их. Соответствующий символ на упаковке указывает на то, что для установки и эксплуатации требуется квалифицированный персонал.
	ОСТОРОЖНО! Не допускается подсоединять или разъединять штекерные соединители, если токоведущие части находятся под напряжением. Несоблюдение правил и ненадлежащее использование могут привести к травмам и/или повреждению имущества.
	• Продукты предназначены для использования в установках, устройствах управления и электрических приборах.
	• Готовые изделия не подлежат манипуляции или ненадлежащему вскрытию упаковки.
	• Использовать только ответные части штекеров, соответствующие заданным в технических данных стандартам (например, приведенные в принадлежностях к изделию на сайте phoenixcontact.com/products).
	• При непосредственном использовании продукции с изделиями других производителей ответственность несет пользователь.
	• При рабочем напряжении > 50 В AC электропроводящие корпуса разъемов должны быть заземлены
	• Следите за тем, чтобы защитное и функциональное заземление были подключены соответствующим образом.
	• Соблюдать соответствующие технические данные. Информацию можно найти: o на изделии o на упаковочной этикетке o в прилагаемой документации o в сети по адресу phoenixcontact.com/products рядом с изделием
	• Необходимо учитывать инструкцию по установке / монтажу, которая имеется в разделе загрузок на странице изделия phoenixcontact.com/products.
	• Закрыть неиспользуемые штекерные соединители при помощи защитной крышки. Подходящие принадлежности указаны в разделе принадлежностей изделия на сайте phoenixcontact.com/products рядом с изделием
	• Штекерный соединитель нагревается при нормальной эксплуатации. В зависимости от окружающих условий поверхность штекера может значительно нагреваться. В этом случае пользователь несет ответственность за нанесение предупреждений (пример DIN EN ISO 13732-1:2008-12).
	• Эксплуатировать штекерный соединитель только в полностью вставленном и заблокированном состоянии.
	• Обратить внимание, что при прокладке проводников растягивающая нагрузка на штекеры не превышает установленных границ.
	• Соблюдайте минимальный радиус изгиба проводника. Прокладывайте проводник, не скручивая его.

Тип изделия	Штекерный соединитель для энергоаккумулятора
Серия изделий	BPC
Полюсов	1
Изоляционные характеристики
Степень загрязнения	2

Расчетное напряжение (III/2)	1500 В DC
Номинальное напряжение ATD	1500 (III/2,00)
	1000 (III/2,00) AC
Расчетный ток	250 A (при сечении провода 70 мм² согласно МЭК 61984)
	200 A (при сечении провода 50 мм² согласно МЭК 61984)
	250 A (при AWG 2/0, согласно UL 4128)
Контактное сопротивление	≤ 0,5 мΩ
Сопротивление изоляции	1000 МОм
Номинальное напряжение U_N	1500 В

Тип подключения	Обжим
Момент затяжки	2 ... 2,5 Нм

Цвет	черный
Материал	Полиамид (Корпус)
	Медь (Контакт)
	Силикон (Уплотнение)
Класс воспламеняемости согласно UL 94	V0
Материал, уплотнение	Силикон
Изоляционный материал	PA
Материал, контакт	Cu
Материал, контактная поверхность	Ni/Ag, Sn

Наружный диаметр кабеля	11,3 мм ... 17 мм
Отдельная жила, сечение	50 мм² 70 мм²
Длина снятия изоляции c одножильного кабеля	20 мм ±1 mm

Механические данные
Циклы установки	100
Усилие установки	≤ 75 Н
Усилие съема	≥ 10 Н

Условия окружающей среды
Класс защиты (вставлен)	IP65 (Контрвтулка)
	IP65 (Контрвтулка)
Класс защиты (не вставлен)	IP20
Степень защиты	IP65/IP67
Температура окружающей среды (при эксплуатации)	-40 °C ... 80 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 80 °C
Высота	4000 м

Обозначение стандарта	TÜV (PPP51090A)
Стандарты/нормативные документы	МЭК 61984:2008
	EN 61984:2008
	UL 4128
	PPP 51090A

Указания по монтажу	Для создания обжимных соединений на кабелях мы рекомендуем использовать вставки для обжимных инструментов и другие автоматы для обжима производства Jiangsu Bozhiwang Automation Equipment Co., Ltd.; адрес: No. 39 Kun Lun Road, Xin Bei District, Changzhou, Jiangsu Province, Китай, эл. почта: bwgm2@wire-processor.com, модель: BZW-6F

Коммерческие данные

Номер артикула	1155595
Упаковочная единица	15 Количество
Минимальное количество, предусмотренное условиями заказа	15 Количество
Ключ изделия	ABLDBA
GTIN	4063151156985
Вес/шт. (с упаковкой)	97 g
Вес/шт. (без упаковки)	97 g
Номер таможенного тарифа	85359000
Страна происхождения	CN

Классификация

Сертификаты

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
keine
	1500 В	250 A		50 - 70

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
keine
	1500 В	250 A	1/0 - 2/0

Environmental product compliance

Совместимые изделия

Принадлежности

Преимущества для вас

Патентованная конструкция, с 3 предохранителями и одним поворотом

Блокировка запуска

Возможность свободного проворачивания на 360° и гибкая кабельная разводка

Безопасный в эксплуатации механизм установлен

C защитой от прикосновения пальцами

Устойчивая к несогласованию и коротким замыканиям

ECLASS-13.0	27440209
ECLASS-15.0	27440209

EU RoHS
Отвечает требованиям Директивы RoHS	Да (Нет освобождения от исполнения требований)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Отсутствие опасных веществ, превышающих предельные значения
EU REACH SVHC
Указание на вещество-кандидата согласно REACH (№ CAS)	Нет веществ с массовой долей более 0,1%

Автоматизация

Коммутация, измерение и контроль

Маркировка, монтаж и установка

Питание, зарядка и защита

Соединение

ES-BPC-C 50-70 BK - Штекерный соединитель

1155595

Подробная информация о продукте

ECLASS

ETIM

UNSPSC

Испытание типа TÜV SÜD

UL одобрено

Совместимые изделия

Преимущества для вас

Автоматизация

Коммутация, измерение и контроль

Маркировка, монтаж и установка

Питание, зарядка и защита

Соединение

ES-BPC-C 50-70 BK - Штекерный соединитель 1155595

Подробная информация о продукте

ECLASS

ETIM

UNSPSC

Совместимые изделия

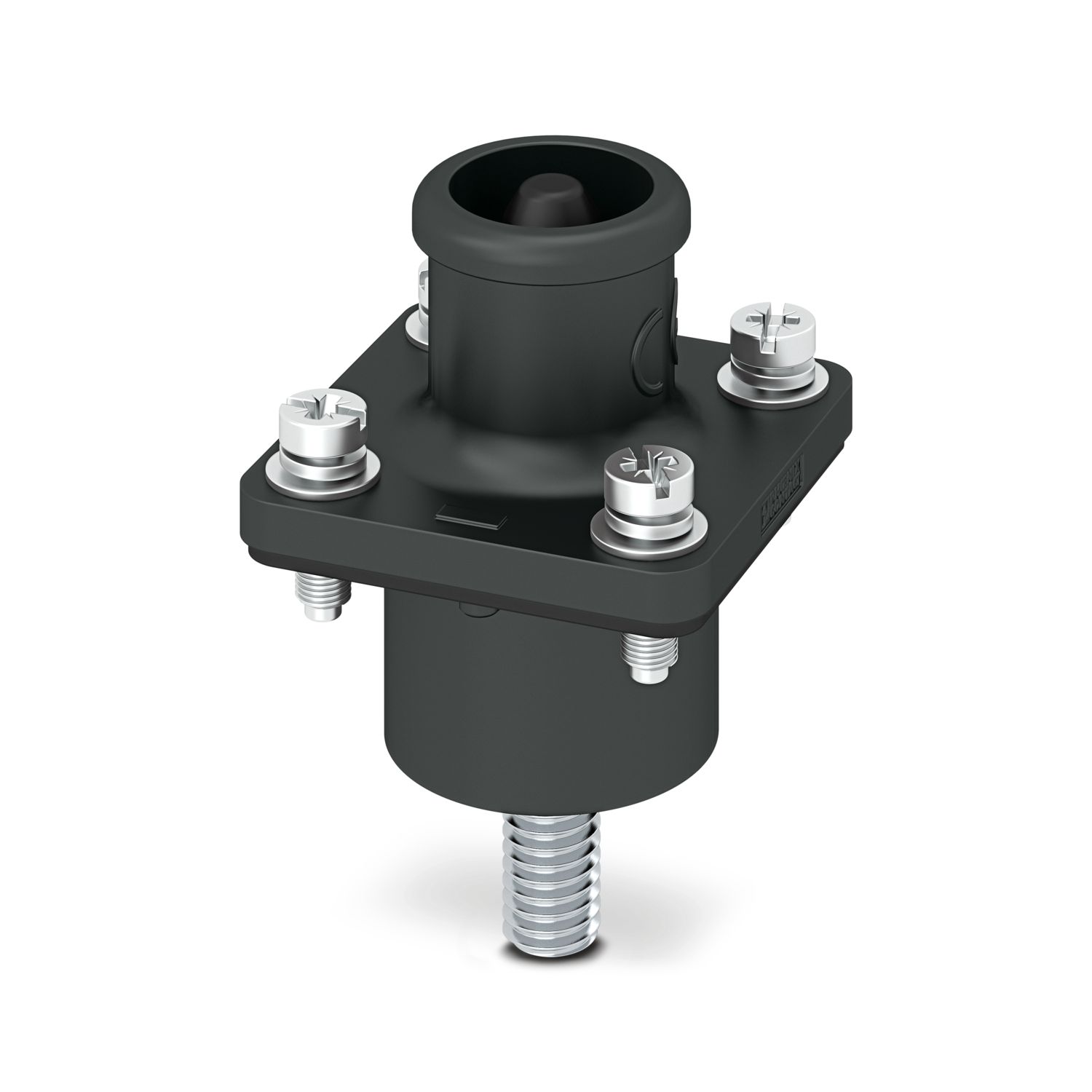

ES-FT-BPC-B 35-70 BK - Штекерный соединитель 1155592

ES-FT-BPC-S 35-70 BK - Штекерный соединитель 1228819

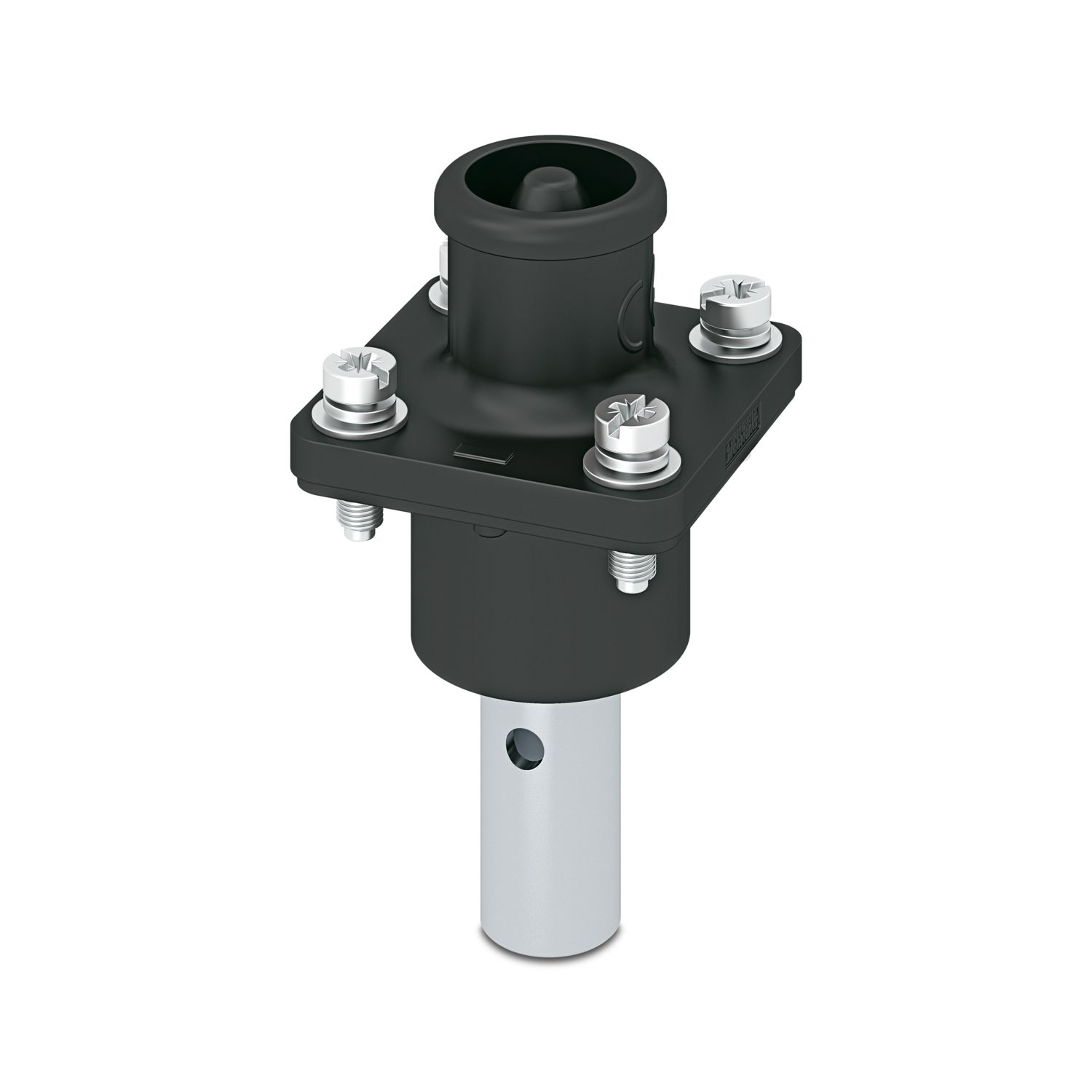

ES-FT-BPC-C 50-70 BK - Штекерный соединитель 1228826
