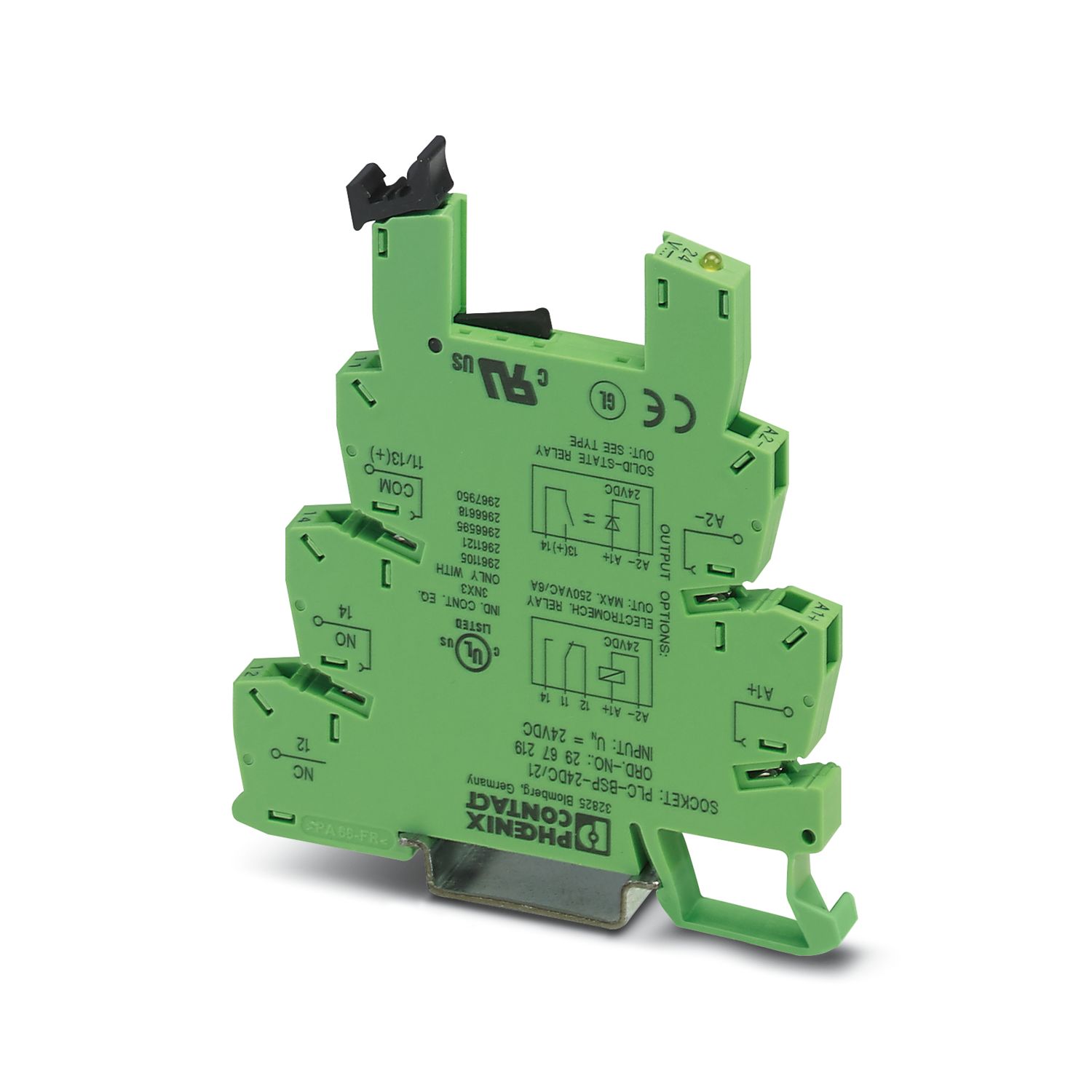

PLC-BSP- 24DC/21
-
Базовый модуль
2967219
6,2 мм основная клемма PLC с пружинным зажимом, без реле или полупроводниковых реле, для монтажной рейки NS 35/7,5, 1 переключающих контакта, входное напряжение 24 В DC
Для эксплуатации данного изделия требуется наличие дополнительных изделий.
Необходимые принадлежности
Подробная информация о продукте
Ограничение износа | |
Указание по ЭМС | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
Тип изделия | Релейный блок |
Серия изделий | PLC-INTERFACE |
Применение | Универсальный |
Входят в комплект | 2966472 PLC-RSP- 24DC/21 |
2966540 PLC-RSP- 24DC/21AU | |
2967549 PLC-OSP- 24DC/ 48DC/100 | |
2967471 PLC-OSP- 24DC/ 24DC/ 2 | |
2967895 PLC-OSP- 24DC/230AC/ 1 | |
Режим работы | 100 % ED |
Возможная комплектация | Миниатюрное реле, REL-MR-24DC/21AU, REL-MR-24DC/21; миниатюрная оптопара, OPT-24DC/24DC/2, OPT-24DC/24DC/100, OPT-24DC/230AC/1 |
Защитная схема | Нулевой диод, диод защиты от переполюсовки |
Входное номинальное напряжение UN | 24 В DC |
Защитная схема | Безынерционный диод |
Входное номинальное напряжение UN | 24 В DC |
Возможная комплектация | Миниатюрное реле, REL-MR-24DC/21AU, REL-MR-24DC/21; миниатюрная оптопара, OPT-24DC/24DC/2, OPT-24DC/24DC/100, OPT-24DC/230AC/1 |
Сторона входа | |
Тип подключения | Пружинный зажим |
Длина снятия изоляции | 8 мм |
Сечение жесткого провода | 0,14 мм² ... 2,5 мм² |
Сечение гибкого провода | 0,14 мм² ... 2,5 мм² |
Сечение проводника AWG | 26 ... 14 |
Сторона выхода | |
Тип подключения | Пружинный зажим |
Длина снятия изоляции | 8 мм |
Сечение жесткого провода | 0,14 мм² ... 2,5 мм² |
Сечение гибкого провода | 0,14 мм² ... 2,5 мм² |
Сечение проводника AWG | 26 ... 14 |
Индикатор состояния | LED |
Ширина | 6,2 мм |
Высота | 80 мм |
Глубина | 94 мм |
Цвет | зеленый (RAL 6021) |
Класс воспламеняемости согласно UL 94 | V0 (Корпус) |
Условия окружающей среды | |
Температура окружающей среды (при эксплуатации) | -40 °C ... 60 °C |
Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
Тип монтажа | Установка на монтажную рейку |
Указания по монтажу | устанавливаются в ряд без промежутков |
Монтажное положение | на выбор |
Номер артикула | 2967219 |
Упаковочная единица | 10 Количество |
Минимальное количество, предусмотренное условиями заказа | 1 Количество |
Код продажи | 08 |
Ключ изделия | DK6221 |
GTIN | 4017918164294 |
Вес/шт. (с упаковкой) | 26,31 g |
Вес/шт. (без упаковки) | 24,64 g |
Номер таможенного тарифа | 85366990 |
Страна происхождения | DE |
EU RoHS | |
Отвечает требованиям Директивы RoHS | Да |
насколько известно, действует освобождение от исполнения требований | 7(a) |
China RoHS | |
Environment friendly use period (EFUP) |
EFUP-50
Таблицу по декларации China RoHS для отдельных изделий можно посмотреть в разделе загрузок соответствующего изделия в «Заявлении производителя». Таблица по декларации China RoHS для всех изделий EFUP-E не требуется и не составляется.
|
EU REACH SVHC | |
Указание на вещество-кандидата согласно REACH (№ CAS) | Hexahydromethylphthalic anhydride (№ CAS: Не применимо) |
Lead (№ CAS: 7439-92-1) |
Совместимые изделия
Указание: использование некоторых из приведенных ниже принадлежностей может ограничить возможности данного продукта.
-
FBST 500-PLC RD - Нарезаемые перемычки 2966786
-
FBST 500-PLC BU - Нарезаемые перемычки 2966692
-
FBST 500-PLC GY - Нарезаемые перемычки 2966838
-
FBST 6-PLC RD - Перемычка 2966236
-
FBST 6-PLC BU - Перемычка 2966812
-
FBST 6-PLC GY - Перемычка 2966825
-
FBST 8-PLC GY - Перемычка 2967688
-
NS 35/ 7,5 V2A UNPERF 2000MM - Несущая рейка без перфорации 0801377
-
NS 35/ 7,5 PERF 2000MM - DIN-рейка перфорацией 0801733
-
NS 35/ 7,5 CU UNPERF 2000MM-VPE 10 - Несущая рейка без перфорации 0801762
-
NS 35/15 UNPERF 2000MM - Несущая рейка без перфорации 1201714
-
NS 35/15 CU UNPERF 2000MM-VPE 10 - Несущая рейка без перфорации 1201895
-
NS 35/15-2,3 UNPERF 2000MM-VPE 10 - Несущая рейка без перфорации 1201798
-
NS 35/15 AL UNPERF 2000MM - Несущая рейка без перфорации 1201756
-
NS 35/15 PERF 2000MM - DIN-рейка перфорацией 1201730
-
NS 35/ 7,5 UNPERF 2000MM - Несущая рейка без перфорации 0801681
-
PLC-ESK GY - Клеммный модуль питания 2966508
-
PLC-ATP BK - Разделительная пластина 2966841
-
SZF 1-0,6X3,5 - Отвертка 1204517
-
ZB 6:UNBEDRUCKT - Полоса Zack 1051003
-
ZB 6,LGS:FORTL.ZAHLEN - Полоса Zack 1051016
-
ZB 6/WH-100:UNBEDRUCKT - Полоса Zack 5060935
-
UC-TM 6 - Маркировка для клеммных модулей 0818085
-
UCT-TM 6 - Маркировка для клеммных модулей 0828736
