EV-T2M3SE12-3AC20A-0,5M2,5E11 - Tomada de carga da infraestrutura - 1627945

Tipo de produto	Tomada de carga de infraestrutura
Família de produtos	CHARX connect
Aplicação	para o carregamento com corrente alternada (AC) de veículos elétricos (EV), compatível
	compatível com conector de infraestrutura
Equipamento	Adicionalmente protegido contra respingos de água na parte de trás através de vedação de condutor individual
Logotipo aplicado	Logotipo PHOENIX CONTACT
Padrão de carga	Tipo 2
Modo de carga	Mode 3, Case B
Variações do cliente	Sob consulta

Tipo de transmissão de sinais	Modulação ampliada de impulso
Nota sobre o tipo de conexão	Conexão por crimpagem, não separável
Contato de potência
Quantidade	5 (L1, L2, L3, N, PE)
Tensão nominal	480 V AC
Corrente nominal	20 A
Contato de sinal
Quantidade	2 (CP, PP)
Tensão nominal	30 V AC
Corrente nominal	2 A
Atuador de travamento
Atuador de travamento	12 V, 4 polos
Atuador de travamento		Posição centralizada em cima
Faixa de alimentação com tensão possível no motor	9 V ... 16 V
Tensão máxima para detecção do travamento	30 V
Corrente do motor típica no travamento	0,2 A
Corrente de retorno do motor	máx. 1 A
Tempo de permanência máx. com corrente de bloqueio	1000 ms
Tempo de adaptação recomendado	600 ms
Tempo de pausa após um percurso de entrada ou saída	3 s
Longa vida útil operacional dos ciclos de encaixe	> 10000 ciclos de carga
Detecção do travamento	disponível
Destravamento mecânico de emergência	disponível
Temperatura ambiente (funcionamento)	-30 °C ... 50 °C
Extensão da linha	0,5 m
Instalação do cabo	4 x 0,5 mm²

Extensão da linha	0,5 m (Condutores AC)
Extensão da linha		0,5 m (Condutores do atuador de travamento)
Estrutura dos condutores	5 x 2,5 mm² + 2 x 0,5 mm²

Condições ambientais
Temperatura ambiente (funcionamento)	-30 °C ... 50 °C
Temperatura ambiente (armazenamento/transporte)	-40 °C ... 80 °C
Altitude	5000 m (acima do nível do mar)

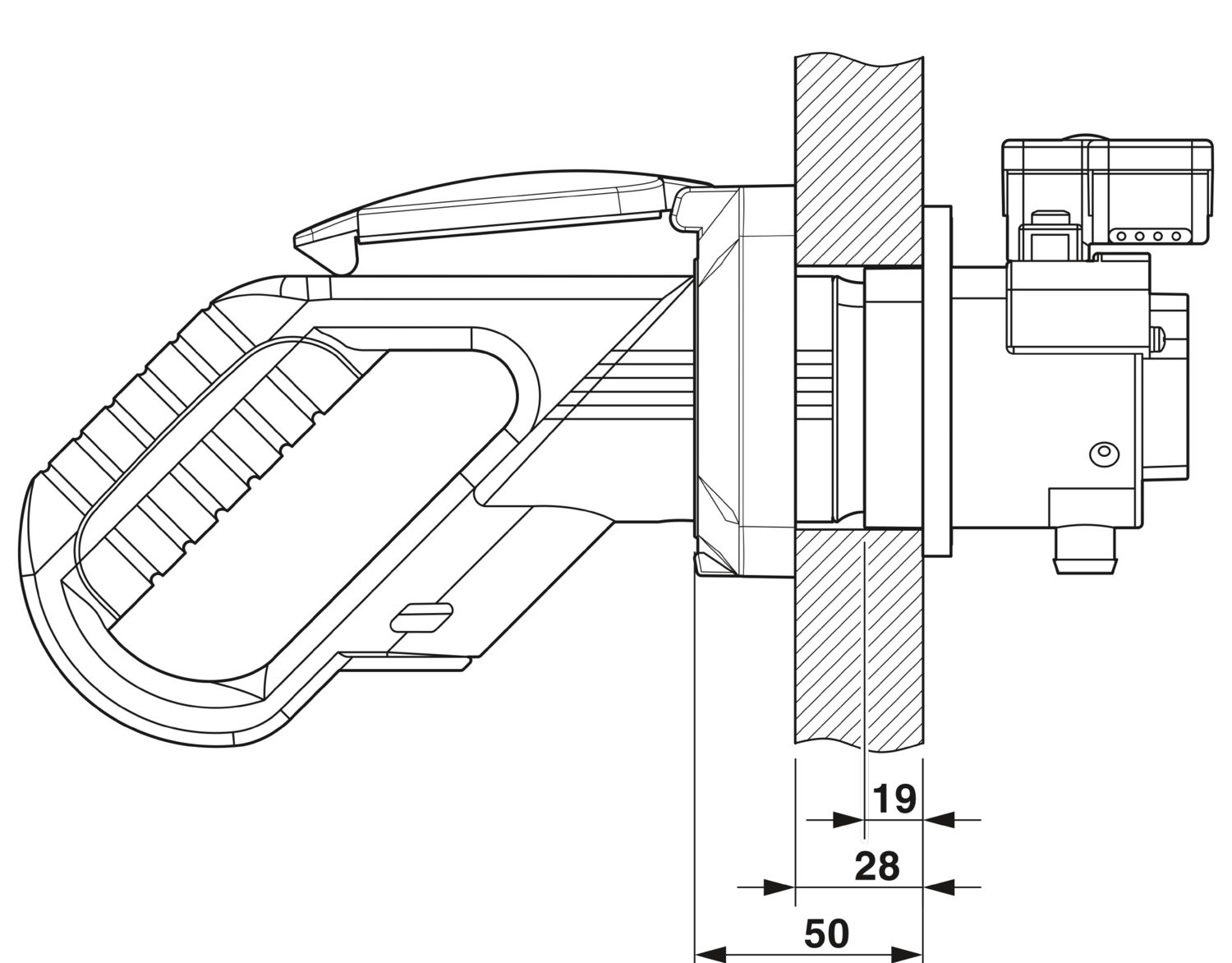

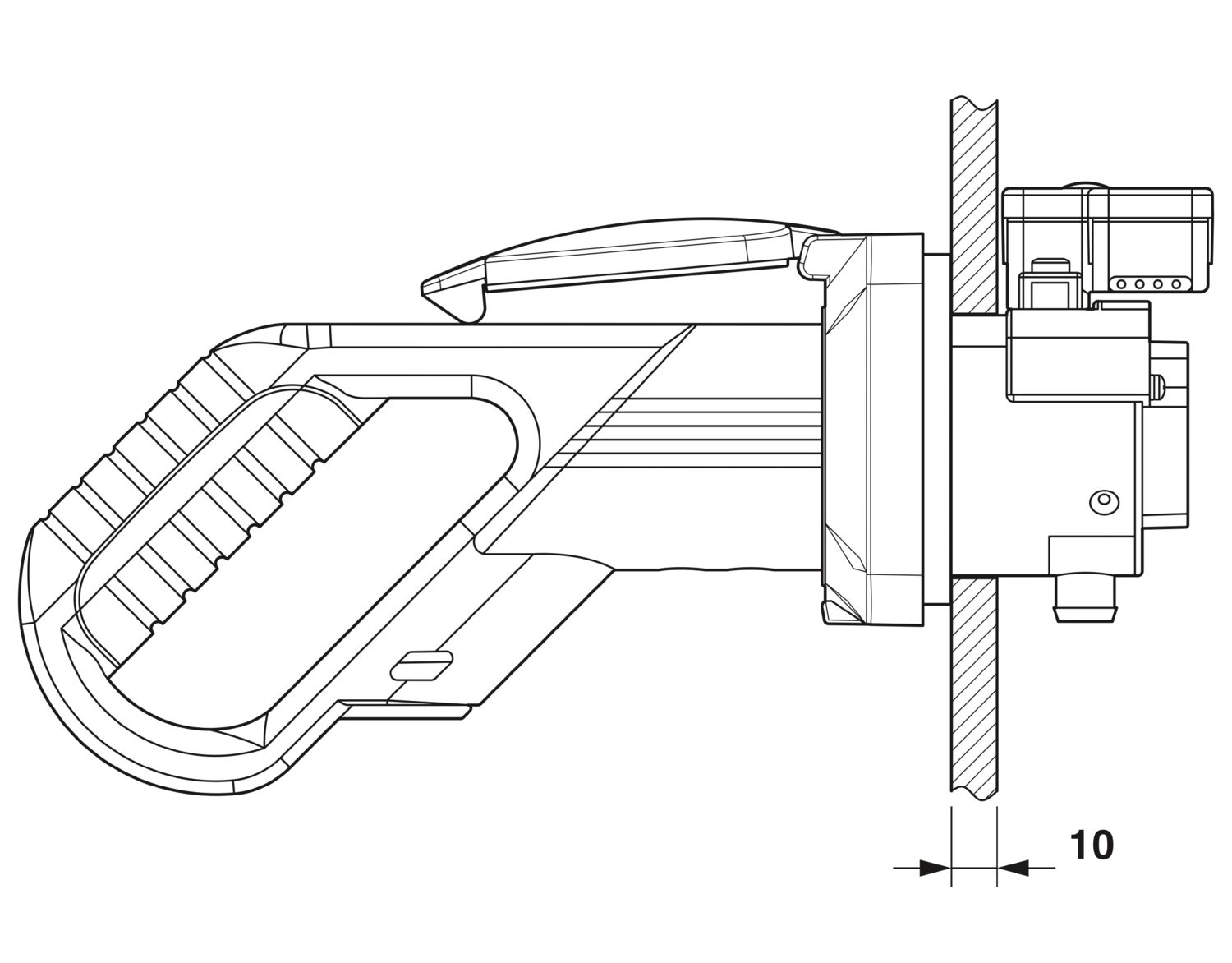

Tipo de montagem Tomada de carga da infraestrutura	Montagem na parede traseira (Inclinação frontal possível de 0° a 90°)
Tipo de montagem Tomada de carga da infraestrutura		Montagem frontal (somente possível com atuador de travamento desmontado (ver variantes EV-T2M3SE...E00))

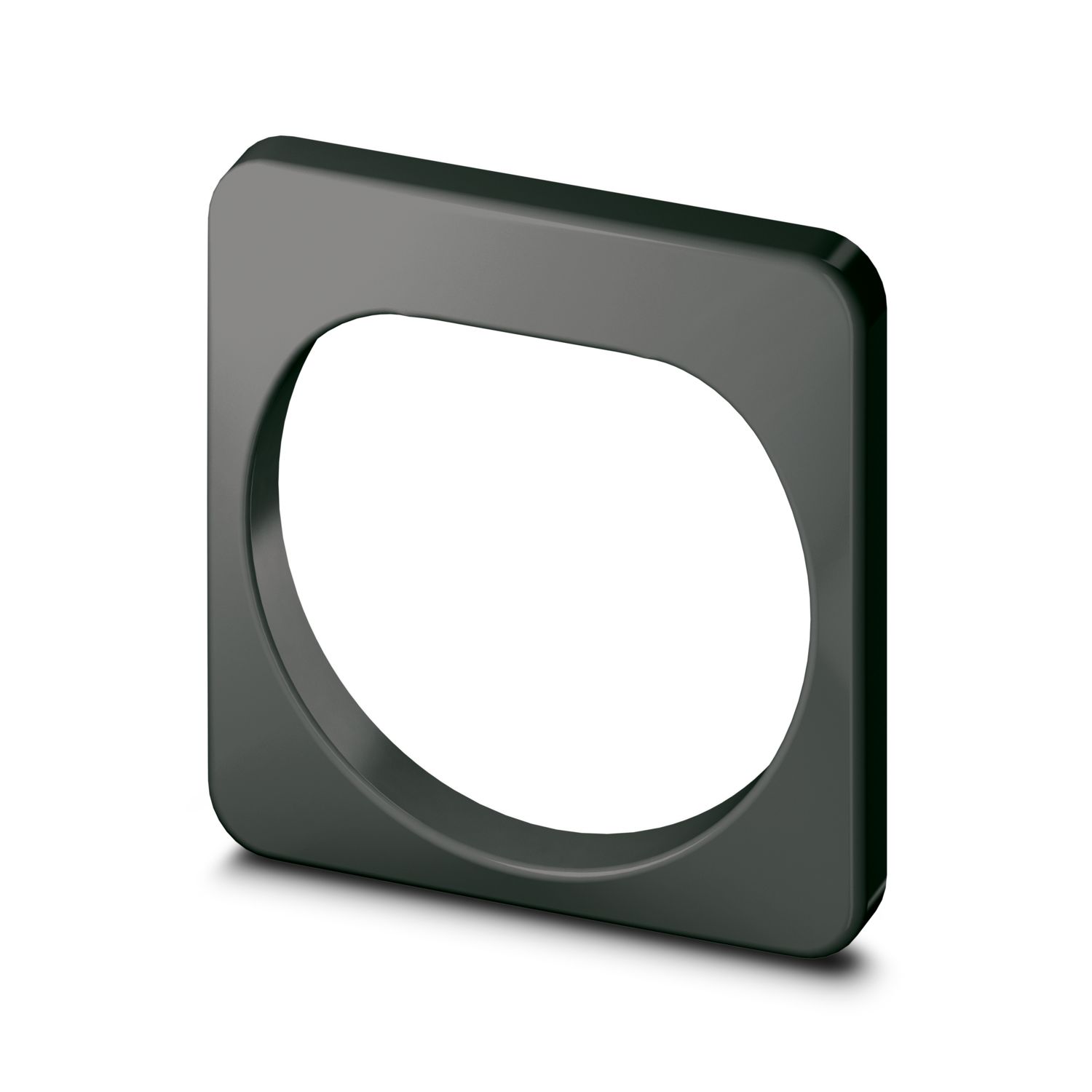

Tipo de montagem Tampa de proteção	lado posterior (disponível em separado)
Diâmetro do furo de fixação	7,00 mm (ø)

Código	1627945
Unidades por embalagem	1 Unidade
Nota	Produção ligada a pedido (sem retorno)
Chave comercial	XWBA
Chave de produto	XWBADC
GTIN	4055626366920
Peso por unidade (inclusive embalagem)	0,446 kg
Peso por unidade (exclusive embalagem)	0,405 kg
País de origem	DE

EV-T2M3SE12-3AC20A-0,5M2,5E11 - Tomada de carga da infraestrutura

1627945

EU RoHS
Cumpre os requisitos segundo a diretiva RoHS	Sim
isenções tanto quanto conhecido	6(c)
China RoHS
Environment friendly use period (EFUP)	EFUP-10 Uma lista de declaração conforme a RoHS da China relativa a artigos encontra-se na área de downloads do respectivo artigo, em "Declaração do fabricante". Para todos os artigos com EFUP-E não é emitida nem necessária uma tabela de declaração conforme a RoHS da China.
EU REACH SVHC
Nota sobre as substâncias candidatas do REACH (n.º CAS)	Lead (n.º CAS: 7439-92-1)

Normas
Normas / Determinações	IEC 62196-2
