PSR-PC52-1NO-1NC-24DC-SC - Relé de acoplamento - 1017062

Avisos

Nota sobre a aplicação
Indicação sobre a aplicação	Somente para uso industrial
Restrição de uso
Nota CCCex	Não é permitida a utilização em atmosferas potencialmente explosivas na China.

Propriedades do artigo

Tipo de produto	Relé de acoplamento
Família de produtos	PSRmini
Aplicação	Ligar com segurança
		Low demand
		Ex
Ativação	1 e 2 canais
Tipo de relé	Relé eletromecânico
Propriedades de isolamento
Categoria de sobretensão	III
Grau de impurezas	2
Tempos
Tempo de arranque típ. com U_s	típ. 100 ms (com ativação através de A1-A2)
Tempo de retorno típico	típ. 30 ms (com ativação através de A1-A2)
Tempo de redisponibilidade	1 s (com ativação através de A1-A2)
Tempo de redisponibilidade		3 s (Tempo de disponibilidade do diagnóstico após a criação de U_D)

Características elétricas

Potência de dissipação máxima com condição nominal	3,8 W (com U_B = 26,4 V DC, U_BD = 26,4 V DC, I_L = 3 A)
Tipo de operação nominal	100 % ED
Tensão de isolamento nominal	250 V AC
Tensão de teste / isolamento	Isolamento básico de 4 kV entre todos os circuitos de corrente e a caixa
Tensão de teste / isolamento		Corte seguro, isolamento reforçado de 6 kV de (A1/A2, 24V/0V, 21/22 e TP1/TP2/TP3) em relação ao circuito de acionamento (L, L´, LO, LO´, NI, NI´, N,N´)
Alimentação
Denominação	A1/A2
Tensão de alimentação de comando do circuito de corrente nominal U_S	24 V DC -15 % / +10 %
Corrente de alimentação de comando I_S	típ. 75 mA
Consumo de potência em U_S	típ. 2 W (com U_S/U_D; estado On)
Corrente de ligação	máx. 100 mA
Tempo de filtragem	2 ms (em A1-A2 com quebras de tensão em U_s)
		máx. 2 ms (em A1-A2; amplitude dos pulsos de teste Low)
		≥ 100 ms (em A1-A2; taxa de pulsos de teste Low)
		máx. 17 ms (em A1-A2; amplitude dos pulsos de teste High)
		≥ 800 ms (em A1-A2; taxa de pulsos de teste High)
Ligação de proteção	Proteção contra surto; Diodo supressor 36 V
Ligação de proteção		Proteção contra inversão de polaridade
Alimentação
Denominação	24V/0V
Tensão de alimentação de diagnóstico U_D	24 V DC -20 % / +25 %
Corrente de entrada em U_D	35 mA (com U_D = 24 V)
		45 mA (com U_D = 19 V)
		25 mA (com U_D = 30 V)
Corrente de ligação em U_D	1,5 A (Δt < 10 µs)
Consumo de potência em U_D	típ. 0,9 W (com U_D; estado Off)
Ligação de proteção	Proteção contra surto; Diodo supressor 33 V
Ligação de proteção		Proteção contra inversão de polaridade

Dados da entrada

Digital: Pontos de teste para teste de prova (T1, T2, T3)
Quantidade de entradas	3
Corrente de ligação	típ. 200 mA
Ligação de proteção	Proteção contra surto; Diodo supressor 36 V
Consumo de energia	típ. 20 mA (Entrada TP1)
	típ. 20 mA (Entrada TP2)
	típ. 30 mA (Entrada TP3)

Dados de saída

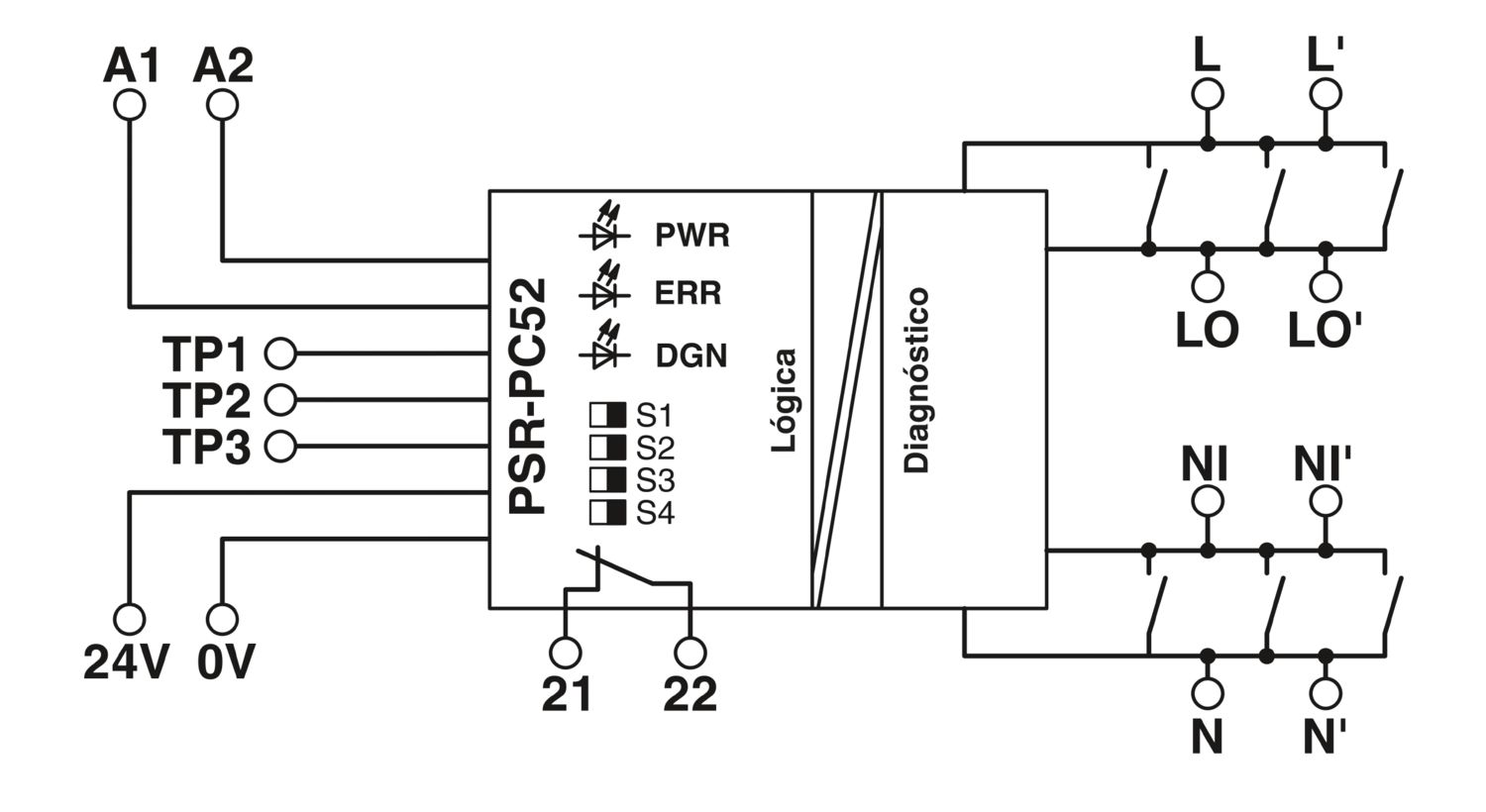

Relés: Circuito de corrente de liberação (L-LO-NI-N / L'-LO'-NI'-N')
Descrição da saída	Contatos normalmente abertos direcionados para a segurança
Quantidade de saídas	1 (sem retardo)
Tipo de contato de comutação	1 via de contato
Material de contato	AgNi, tratado a ouro, liga de Ag
Tensão de comutação	min. 16 V AC/DC
		máx. 250 V AC
		máx. 125 V DC
Potência ligada	min. 1 W
Corrente de ligação	min. 50 mA
Corrente de ligação		máx. 5 A (Δt  1 s)
Corrente máx. em regime permanente	3 A (Observar derating, tipo de carga e tensão de carga)
Corrente cumulativa quadr.	9 A² (Observar derating)
Frequência de comando	máx. 0,5 Hz
Vida útil mecânica	ca. 5x 10⁷ ciclos de manobras
Relés: Corrente de sinalização (21/22)
Descrição da saída	contato normalmente fechado não orientado para a segurança
Quantidade de saídas	1 (sem retardo, sem potencial)
Tipo de contato de comutação	1 via de corrente de sinalização
Corrente de comutação	máx. 100 mA
Corrente de ligação	≤ 800 mA (Δt  100 ms)
Proteção contra curto-circuito	não

Dados de conexão

Tecnologia de conexão
plugável	sim
Conexão de condutores
Tipo de conexão	Conexão a parafuso
Bitola do condutor, fixa	0,2 mm² ... 2,5 mm²
Bitola do condutor, flexível	0,2 mm² ... 2,5 mm²
Bitola de condutor AWG	24 ... 12
Comprimento de decapagem	7 mm
Rosca	M3

Sinalização

Indicação de estado	1 x LED (verde)
Indicação de tensão operacional	1 x LED (amarelo)
Indicação de falha	1 x LED (vermelho)

Medidas

Largura	17,5 mm
Altura	112,2 mm
Profundidade	114,5 mm

Dados de material

Cor (Caixa)	amarelo (RAL 1018)
Material caixa	Frianyl A63 RV0

Valores característicos

Dados técnicos de segurança: EN 50156-2
Safety Integrity Level (SIL)	3 (Referência IEC 61508)
Dados técnicos de segurança: IEC 61508 - Low-Demand
Safety Integrity Level (SIL)	3

Condições ambientais e de vida útil operacional

Condições ambientais
Grau de proteção	IP20
Grau de proteção mínimo no local de montagem	IP54
Temperatura ambiente (funcionamento)	-25 °C ... 60 °C (Observar derating)
Temperatura ambiente (armazenamento/transporte)	-40 °C ... 65 °C
Altura de aplicação	≤ 2000 m (através de NN)
Umidade do ar máxima admissível (armazenamento/transporte)	75 % (em média, 85% ocasionalmente, sem condensação)
Máx. umidade do ar admissível (funcionamento)	75 % (em média, 85% ocasionalmente, sem condensação)
Choque	15g, 11 ms
Vibração (funcionamento)	10 Hz ... 150 Hz, 2g
Pressão do ar (funcionamento)	79 kPa ... 106 kPa
Pressão de ar (armazenamento/transporte)	79 kPa ... 106 kPa

Certificações

ATEX
Identificação	 II 3G Ex ec nC IIC T4 Gc
Certificado	DEMKO 19 ATEX 2240X
IECEx
Identificação	Ex ec nC IIC T4 Gc
Certificado	IECEx ULD 19.0023X
UL, EUA / Canadá
Identificação	cULus
Certificado	E140324
UL Ex, EUA / Canadá
Identificação	Class I, Zone 2, AEx ec nC IIC T4 / Ex ec nC IIC Gc T4 X
Identificação		Class I, Div. 2, Groups A, B, C, D, T4
Certificado	E360692
CE
Identificação	conformidade CE
Teste de simulação ambiental
Identificação	G3
Certificado	ISA-S71.04
CCC / China-Ex
Identificação	Ex ec nC IIC T4 Gc
Certificado	2022122304115696

Montagem

Tipo de montagem	Montagem em trilho de fixação
Instrução de montagem	vide curva derating
Posição de montagem	horizontal ou vertical

Código	1017062
Unidades por embalagem	1 Unidade
Chave comercial	DNA1
Chave de produto	DNA182
Página de catálogo	Página 253 (C-6-2019)
GTIN	4055626499444
Peso por unidade (inclusive embalagem)	252,2 g
Peso por unidade (exclusive embalagem)	251,5 g
País de origem	DE

EU RoHS
Cumpre os requisitos segundo a diretiva RoHS	Sim
isenções tanto quanto conhecido	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Uma lista de declaração conforme a RoHS da China relativa a artigos encontra-se na área de downloads do respectivo artigo, em "Declaração do fabricante". Para todos os artigos com EFUP-E não é emitida nem necessária uma tabela de declaração conforme a RoHS da China.
EU REACH SVHC
Nota sobre as substâncias candidatas do REACH (n.º CAS)	Lead (n.º CAS: 7439-92-1)
SCIP	69729e12-0d5b-42b2-a386-af7bde6fb23b
