MACX MCR-S-MUX-TB
-
Placa de transferência HART
2308124
A placa de transferência HART se destina à conexão de sinais provenientes de conversores de sinal compatíveis com HART ou dispositivos de campo e à sua transferência para o Multiplex HART MACX MCR-S-MUX.
Detalhes do produto
| Tipo de produto | Multiplex |
| Família de produtos | MACX Analog |
| Número de canais | 16 |
| Proteção contra inversão polarização | sim |
| Alimentação | |
| Tensão nominal de alimentação | 24 V DC |
| Faixa de tensão de alimentação | 19 V ... 31,2 V |
| Sinal | |
| Descrição da entrada | HART |
| Sinal de entrada | Corrente |
| Sinal de entrada corrente | 4 mA ... 20 mA (HART) |
| Sinal | |
| Descrição da saída | HART |
| Sinal de saída corrente | 4 mA ... 20 mA (HART) |
| Alimentação | |
| Tipo de conexão | Bornes a parafuso |
| Bitola do condutor, fixa | 0,2 mm² ... 4 mm² |
| Bitola de condutor rígida (2 condutores com a mesma bitola) | 0,2 mm² ... 1 mm² |
| Bitola do condutor, flexível | 0,2 mm² ... 2,5 mm² |
| 0,25 mm² ... 2,5 mm² (Terminal tubular sem colar de plástico) | |
| 0,25 mm² ... 1,5 mm² (Terminal tubular com isolação de plástico) | |
| Bitola de condutor flexível (2 condutores com a mesma bitola) | 0,2 mm² ... 1,5 mm² |
| 0,25 mm² ... 0,5 mm² (Terminal tubular sem / com luva de plástico) | |
| Nível de sinal | |
| Tipo de conexão | Bornes a parafuso |
| Bitola do condutor, fixa | 0,14 mm² ... 1,5 mm² |
| Bitola de condutor rígida (2 condutores com a mesma bitola) | 0,08 mm² ... 0,5 mm² |
| Bitola do condutor, flexível | 0,14 mm² ... 1,5 mm² |
| 0,25 mm² ... 0,5 mm² (Terminal tubular sem / com luva de plástico) | |
| 0,25 mm² ... 1,5 mm² (Terminal tubular sem / com luva de plástico) | |
| Bitola de condutor flexível (2 condutores com a mesma bitola) | 0,08 mm² ... 0,75 mm² |
| 0,25 mm² ... 0,34 mm² (Terminal tubular sem colar de plástico) | |
| Instalação Ex (EPL) | Gc |

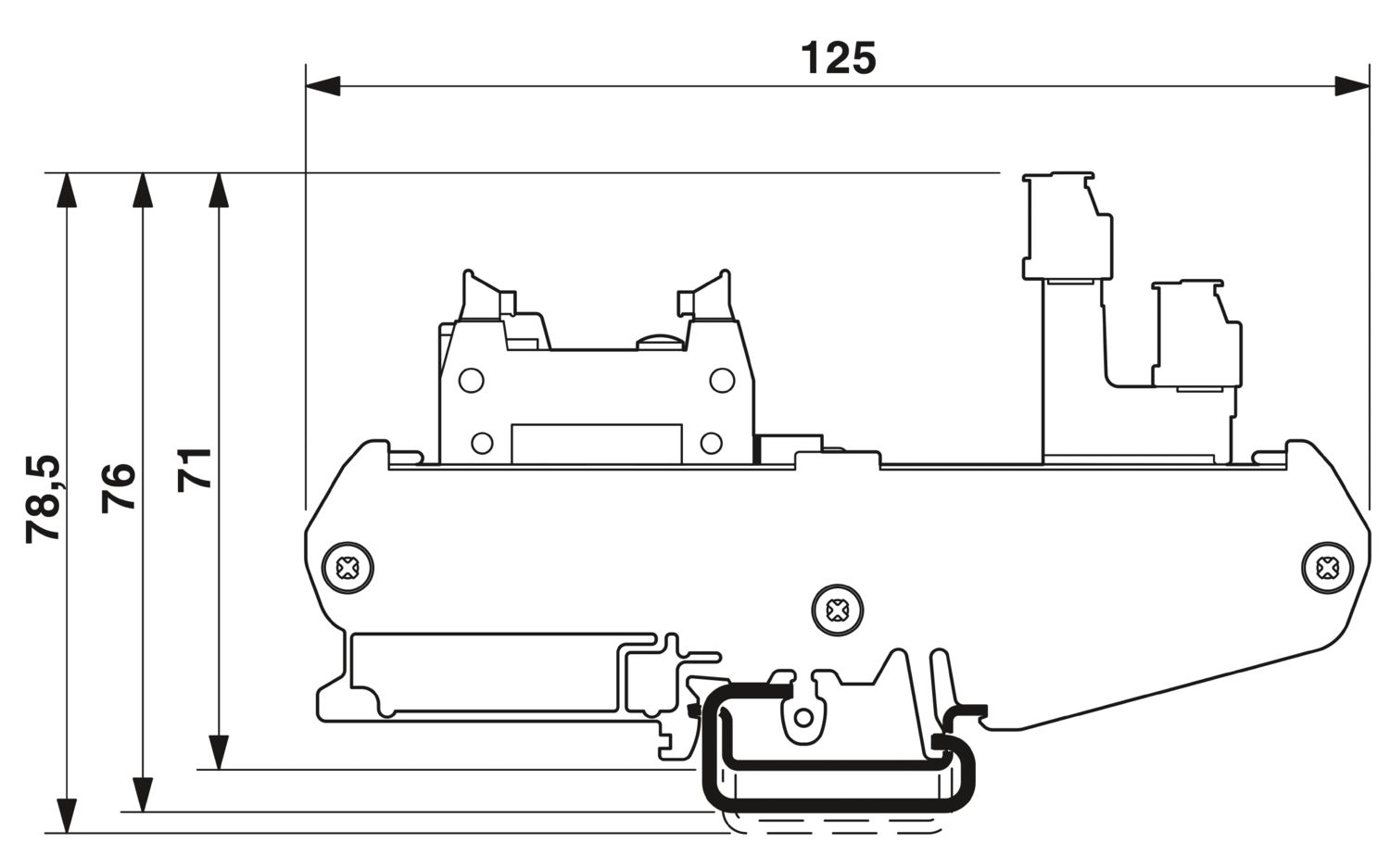

| Desenho de medidas |
|
| Largura | 80 mm |
| Altura | 70 mm |
| Profundidade | 125 mm |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Material caixa | PA 6.6 |
| Condições ambientais | |
| Grau de proteção | IP20 (Bornes) |
| IP00 (Caixa) | |
| Temperatura ambiente (funcionamento) | -20 °C ... 70 °C |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 80 °C |
| Altitude | ≤ 2000 m |
| Umidade do ar admissível (funcionamento) | ≤ 95 % (sem condensação) |
| ATEX | |
| Identificação | II 3 G Ex ec IIC T4 Gc |
| IECEx | |
| Identificação | Ex ec IIC T4 Gc |
| Safety Integrity Level (SIL, IEC 61508) | |
| Identificação | 3 |
| Compatibilidade eletromagnética | Testado de acordo com as seguintes normas e regulamentos: EN 61326-1 Uso em áreas industriais, NAMUR NE 21 |
| Tipo de montagem | Montagem em trilho de fixação/montagem na parede |
| Posição de montagem | vertical, horizontal |
