ECOR-1-RSC3-LDP-24DC/2X21 - Módulo de relé - 1117072

Avisos

Instrução para funcionamento	É mantido pelo menos um isolamento básico contra módulos adjacentes na direção do trilho de fixação. Se o nível de isolamento requerido pela aplicação for superior (isolamento reforçado), ele deve ser implementado através de medidas adequadas (p. ex. placas de separação).
Instrução para funcionamento	A proteção contra toque do artigo deverá ser assegurada pelo construtor de instalações (no caso de tensões >25 V AC/60 V DC). Trata-se de um equipamento de montagem sem proteção contra contato direto.

Propriedades do artigo

Tipo de produto	Módulo de relé
Família de produtos	ESSENTIAL edition
Modo de operação	100 % ED
Vida útil mecânica	ca. 10⁷ ciclos de manobras
Propriedades de isolamento: Espaços de ar e de fuga entre circuitos de corrente
Isolamento	Isolamento básico
Categoria de sobretensão	III
Grau de impurezas	2
Status de atualização de dados
Data da última atualização de dados	09.04.2025

Características elétricas

Potência de dissipação máxima com condição nominal	0,45 W
Tensão de teste (Enrolamento/contato)	4 kV_eff (50 Hz, 1 min., enrolamento/contato)
Tensão de teste (Contato reversível/contato reversível)	2,5 kV_eff (50 Hz, 1 min., contato reversível/contato reversível)
Espaços de ar e de fuga entre circuitos de corrente
Tensão de isolamento nominal	250 V AC
Tensão de teste	4 kV (Isolamento seguro, reforço do isolamento e 6 kV entre o circuito de corrente de entrada e circuitos de corrente de contato de saída)

Dados da entrada

Lado de excitação
Tensão nominal de entrada U_N	24 V DC
Faixa de tensão de entrada	19,2 V DC ... 33,6 V DC

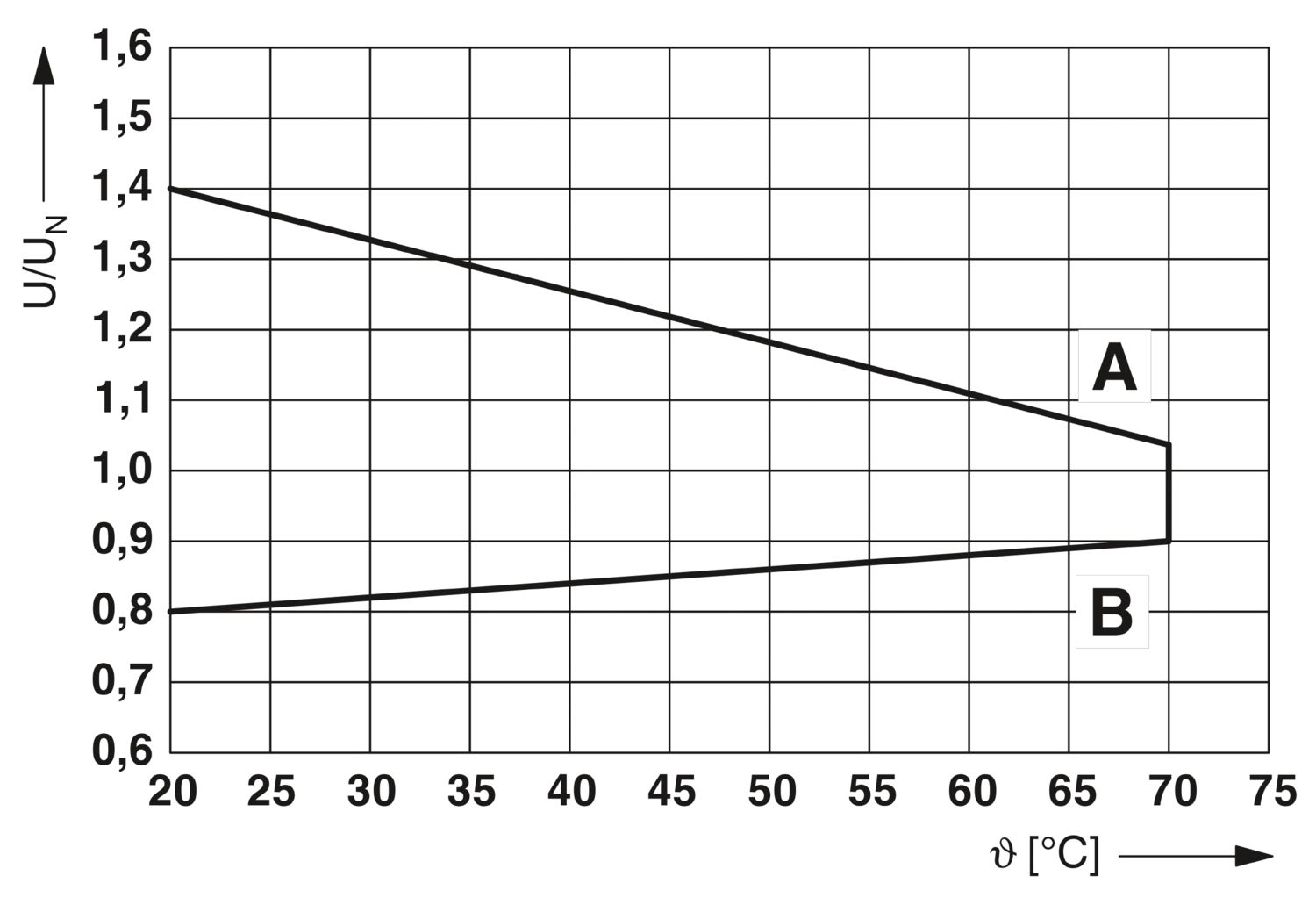

Faixa de tensão de entrada relativa a U_N	vide diagrama
Comportamento de comutação do acionamento	monoestável
Acionamento (polaridade)	polarizado
Típica corrente de entrada com U_N	18,5 mA
Potência de dissipação de entrada com U_N	0,45 W
Tempo de resposta típico	7 ms
Tempo de retorno típico	10 ms
Tensão de bobina	24 V DC
Ligação de proteção	Diodo de free-wheeling
Indicação de tensão operacional	LED amarelo

Dados de saída

Comutar
Tipo de contato de comutação	2 inversores
Tipo de contato de comutação	Contato simples
Material de contato	AgNi
Tensão de comutação máxima	250 V AC/DC
Tensão de comutação mínima	5 V (com 10 mA)

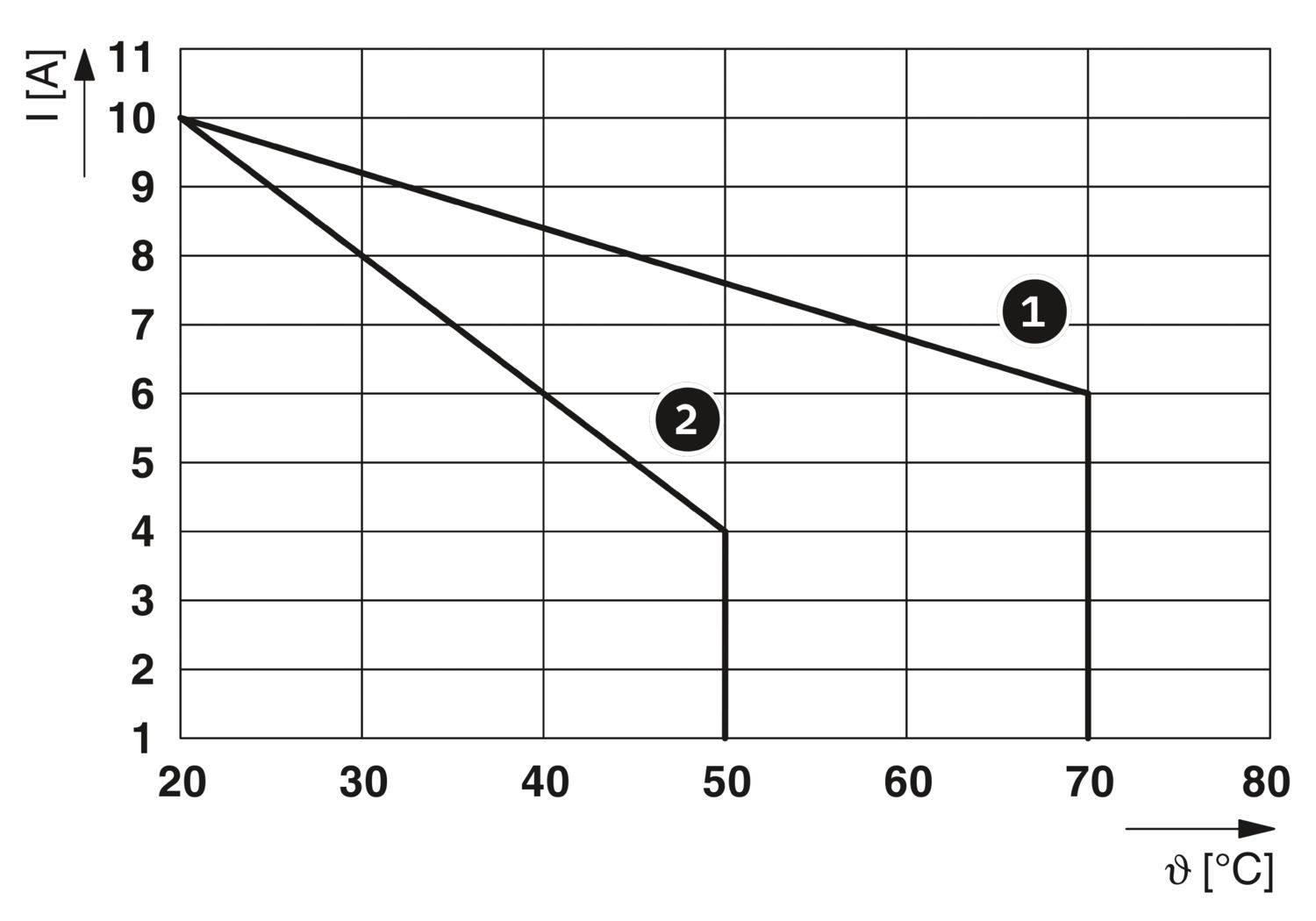

Corrente máx. em regime permanente	7 A (20 °C)
Corrente de ligação máxima	15 A (20 ms, contato NA)
Corrente de comutação mínima	10 mA (com 12 V)
Potência de desligamento (carga ôhmica) máxima	192 W (24 V DC)
		96 W (48 V DC)
		60 W (60 V DC)
		44 W (110 V DC)
		57 W (220 V DC)
		2000 VA (250 V AC)
Potência de desligamento mínima	50 mW
Capacidade de comando	2 A (com 24 V, DC13)
		0,2 A (com 110 V, DC13)
		0,2 A (com 250 V, DC13)
		3 A (com 24 V, AC15)
		3 A (com 120 V, AC15)
		3 A (com 250 V, AC15)

Dados de conexão

Lado de entrada
Tipo de conexão	Conexão a parafuso
Comprimento de decapagem	8 mm
Rosca	M3
Bitola do condutor, fixa	2x 0,2 mm² ... 2,5 mm² (sem terminal tubular)
Bitola do condutor, fixa		2x 0,2 mm² ... 1,5 mm² (com terminal tubular)
Bitola do condutor, flexível	2x 0,2 mm² ... 2,5 mm² (sem terminal tubular)
Bitola do condutor, flexível		2x 0,2 mm² ... 1,5 mm² (com terminal tubular)
Bitola do condutor AWG	14
Torque de aperto	0,5 Nm ... 0,7 Nm
Lado de saída
Tipo de conexão	Conexão a parafuso
Comprimento de decapagem	8 mm
Rosca	M3
Bitola do condutor, fixa	2x 0,2 mm² ... 2,5 mm² (sem terminal tubular)
Bitola do condutor, fixa		2x 0,2 mm² ... 1,5 mm² (com terminal tubular)
Bitola do condutor, flexível	2x 0,2 mm² ... 2,5 mm² (sem terminal tubular)
Bitola do condutor, flexível		2x 0,2 mm² ... 1,5 mm² (com terminal tubular)
Bitola do condutor AWG	14
Torque de aperto	0,5 Nm ... 0,7 Nm

Medidas

Largura	15,7 mm
Altura	79,2 mm
Profundidade	66,7 mm

Dados de material

Cor	cinza B (RAL 7043)

Condições ambientais e de vida útil operacional

Condições ambientais
Grau de proteção (Relé)	RT II (Relé)
Grau de proteção (Base do relé)	IP20 (Base do relé)
Grau de proteção (Local de montagem)	≥ IP54 (Local de montagem)
Temperatura ambiente (funcionamento)	-25 °C ... 70 °C
Temperatura ambiente (armazenamento/transporte)	-25 °C ... 85 °C
Altitude	≤ 2000 m

Normas e disposições

Espaços de ar e de fuga entre circuitos de corrente
Normas / Determinações	DIN EN 50178
	DIN EN 61810-1

Montagem

Tipo de montagem	Montagem em trilho de fixação
Instrução de montagem	ordenados sem intervalo
Posição de montagem	opcional

Código	1117072
Unidades por embalagem	10 Unidade
Quantidade mínima de pedido	1 Unidade
Nota	Produção ligada a pedido (sem retorno)
Chave comercial	DKF3
Chave de produto	DKF319
GTIN	4063151043971
Peso por unidade (inclusive embalagem)	73,49 g
Peso por unidade (exclusive embalagem)	22,22 g
País de origem	CN

EU RoHS
Cumpre os requisitos segundo a diretiva RoHS	Sim (Sem regras de exceção)
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Uma lista de declaração conforme a RoHS da China relativa a artigos encontra-se na área de downloads do respectivo artigo, em "Declaração do fabricante". Para todos os artigos com EFUP-E não é emitida nem necessária uma tabela de declaração conforme a RoHS da China.
EU REACH SVHC
Nota sobre as substâncias candidatas do REACH (n.º CAS)	Nenhuma substância com uma concentração em massa superior a 0,1%
