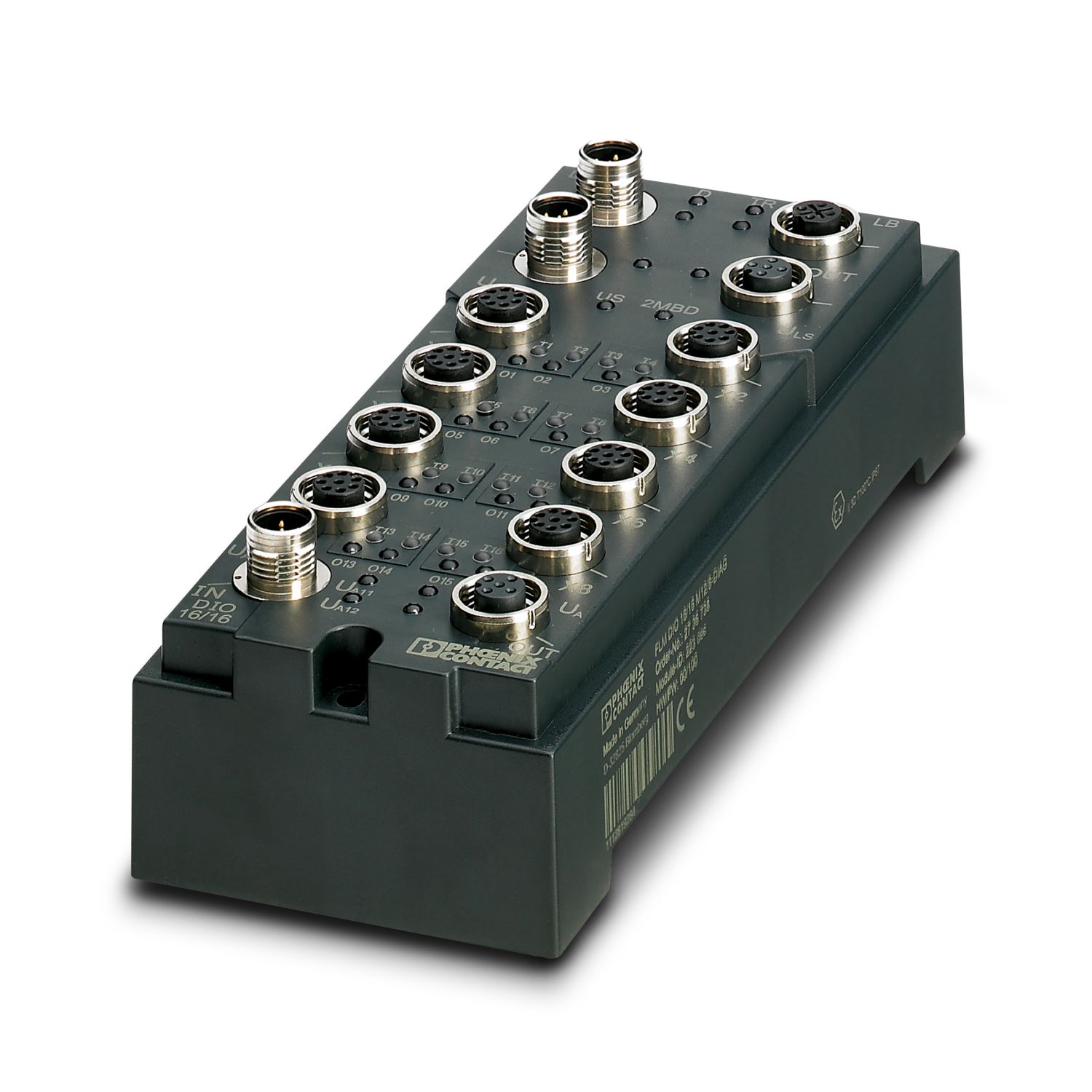

FLM DIO 16/16 M12/8-DIAG
-
Módulo de I/O descentralizado
2736738
O módulo local Bus tem entradas e saídas digitais. Funções: 16 entradas digitais com tempo de filtro de 3 ms, 16 saídas digitaisi 500 maA cada, 500 KBd / 2 MBd comutável, estratégia de diagnóstico, proteção contra curto-circuito e sobrecarga, tecnologia de conexão rápida M12 de 8 pólos
Detalhes do produto
| Desenho de medidas |
|

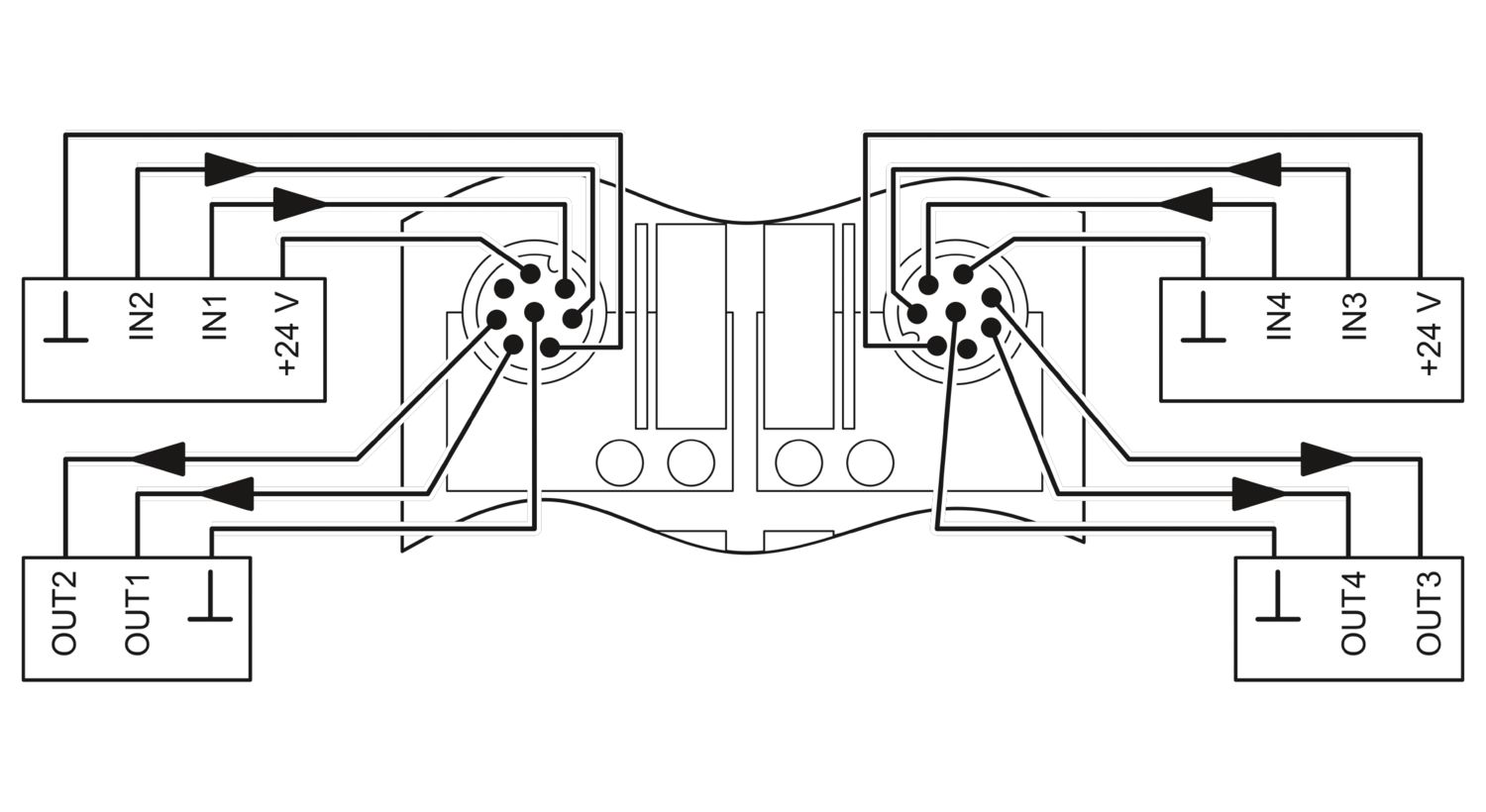

| Largura | 70 mm |
| Altura | 178 mm |
| Profundidade | 50 mm |
| Distância do furo de sondagem | 168 mm |
| Bus local Fieldline | |
| Tipo de conexão | Conector M12, codificação B |
| Identificação do ponto de conexão | Cabo de cobre |
| Número de pólos | 5 |
| Velocidade de transmissão | 500 kBit/s / 2 MBit/s |
| Módulo | |
| Código ID (dec) | 223 |
| Código identificação (hex) | DF |
| Código de comprimento (hex) | 01 |
| Canal de dados do processo | 16 Bit |
| Área de endereçamento de entrada | 2 Byte |
| Área de endereçamento de saída | 2 Byte |
| Tamanho do registro | 32 Bit |
| Necessidade de dados de parâmetros | 18 Byte |
| Necessidade de dados de configuração | 5 Byte |
| Digital: | |
| Denominação entrada | Entradas digitais |
| Descrição da entrada | IEC 61131-2 tipo 1 |
| Quantidade de entradas | 16 |
| Tipo de conexão | Conector de encaixe M12 de 8 pólos |
| Tecnologia de conexão | 2, 3 condutores |
| Tensão de entrada | 24 V DC |
| Faixa de tensão de entrada sinal "0" | -30 V DC ... 5 V DC |
| Faixa de tensão de entrada sinal "1" | 13 V DC ... 30 V DC |
| Tensão de entrada nominal UIN | 24 V DC |
| Corrente cumulativa do sensor | máx. 500 mA (Corrente máxima por bucha) |
| Tempo de filtragem | 3 ms |
| Tempo de retardo com troca de sinal de 0 para 1 | 3 ms |
| Tempo de retardo com troca de sinal de 1 para 0 | 3 ms |
| Ligação de proteção | Proteção contra curto-circuito, proteção contra sobrecarga da alimentação dos sensores; Proteção contra inversão polarização |
| Digital: | |
| Denominação saída | Saídas digitais |
| Tipo de conexão | Conector de encaixe M12 de 8 pólos |
| Tecnologia de conexão | 2 condutores |
| Quantidade de saídas | 16 |
| Ligação de proteção | Proteção contra curto-circuito, proteção contra sobrecarga da alimentação dos sensores; Diodo de proteção contra inversão de polaridade |
| Máxima corrente de saída por canal | 500 mA |
| Tipo de produto | Componentes E/S |
| Família de produtos | Fieldline |
| Formato | modular |
| Número de canais | 16 |
| Potenciais | |
| Fonte de alimentação UL | 24 V DC |
| Fonte de alimentação em UL | máx. 4 A |
| Consumo de energia de UL | máx. 100 mA (com 2 MBaud) |
| típ. 80 mA (com 2 MBaud) | |
| máx. 75 mA (com 500 kBaud) | |
| típ. 60 mA (com 500 kBaud) | |
| Fonte de alimentação US | 24 V DC |
| Fonte de alimentação em US | máx. 4 A |
| Consumo de corrente de US | típ. 20 mA (mais fonte de alimentação dos sensores) |
| máx. 1,2 A | |
| máx. 1,2 A | |
| Alimentação de tensão UA11 | 24 V DC |
| Fonte de alimentação em UA11 | máx. 4 A |
| Consumo de energia de UA11 | típ. 15 mA |
| máx. 4 A | |
| Alimentação de tensão UA12 | 24 V DC |
| Fonte de alimentação em UA12 | máx. 4 A |
| Consumo de energia de UA12 | típ. 15 mA |
| máx. 4 A | |
| Alimentação: Eletrônica modular | |
| Tipo de conexão | Conector M12 |
| Denominação | UL |
| Tensão de alimentação | 24 V DC |
| Faixa de tensão de alimentação | 18 V DC ... 30 V DC (Rypple incluída) |
| Isolamento galvânico/isolamento das faixas de tensão | |
| Tensão de teste: para periféricos | 500 V DC, 1 min |
| Tipo de conexão | Conector M12 |
| Condições ambientais | |
| Temperatura ambiente (funcionamento) | -25 °C ... 60 °C |
| Grau de proteção | IP65/IP67 |
| Pressão do ar (funcionamento) | 80 kPa ... 106 kPa (até 2000 m acima do nível do mar) |
| Pressão de ar (armazenamento/transporte) | 70 kPa ... 106 kPa (até 3000 m acima do nível do mar) |
| Temperatura ambiente (armazenamento/transporte) | -25 °C ... 85 °C |
| Umidade do ar admissível (armazenamento/transporte) | 95 % |
| Classe de proteção | III (IEC 61140, EN 61140, VDE 0140-1) |
| Tipo de montagem | Montagem na parede |
