ME MAX 22,5 GEH-R G U-U1 BU
-
Meia concha da caixa
2279392

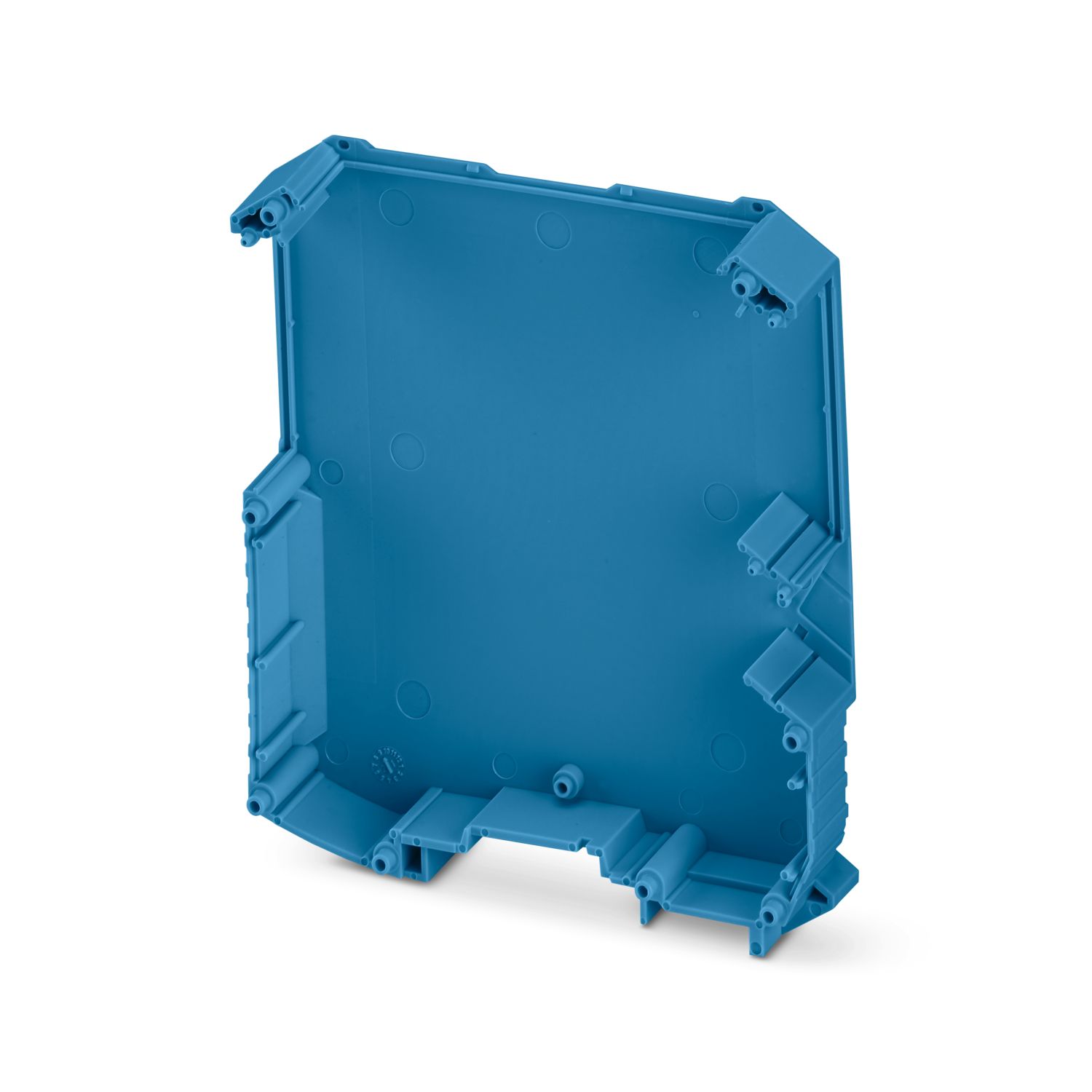

Caixa para trilho de fixação, Meia concha da caixa (direita), sem fendas de ventilação, largura: 16,3 mm, altura: 99 mm, profundidade: 112,85 mm, cor: azul (semelhante RAL 5015), conexão transversal: Conector bus para trilho de fixação (opcional)
Detalhes do produto
| Instrução de montagem: | Observe a nota para o usuário na área de downloads. |
| Recomendação | Material do pad de contato para conector de bus, ouro galvanizado (ouro maciço) |
| Tipo de produto | Meia concha da caixa |
| Tipo de caixa | Caixa para trilho de fixação |
| Série de caixas | ME-MAX |
| Família de produtos | ME MAX.. U-U1 |
| Número de linhas | 1 |
| Versão | Meia concha da caixa (direita) |
| Abertura para ventilação disponível | não |
| Desenho de medidas |
|
| Largura | 16,3 mm |
| Altura | 99 mm |
| Profundidade | 112,85 mm |
| Profundidade a partir da borda superior do trilho de fixação | 107 mm |
| Design de placa de circuito impresso | |
| Espessura da placa de circuito impresso | 1,4 mm ... 1,8 mm |
| Cor (Caixa) | azul (RAL 5015) |
| Classe de inflamabilidade conforme UL 94 | V0 |
| CTI conforme IEC 60112 | 600 |
| Material caixa | PA |
| Condições da superfície | não tratado |
| Condições ambientais | |
| Código IP máximo a ser alcançado | IP20 |
| Temperatura ambiente (funcionamento) | -40 °C ... 105 °C (dependendo da potência de dissipação) |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 55 °C |
| Temperatura ambiente (montagem) | -5 °C ... 100 °C |
| Umidade relativa do ar (armazenamento/transporte) | 80 % |
| Tipo de fixação de placa de circuito impresso | Travamento |
| Espessura da placa de circuito impresso | 1,4 mm ... 1,8 mm |
| Tipo de montagem | Montagem em trilho de fixação |
Suas vantagens
Montagem simples
Variância na tecnologia de conexão
