Esta luz de máquina LED destina-se à iluminação dentro ou junto a máquinas. Você pode utilizar a luz em ambiente adverso. Isso é possível devido às seguintes propriedades: - Elevado grau de proteção contra ignição - Resistência a refrigerantes e lubrificantes comuns - Resistência a vibrações e choques - Vidro de segurança com uma espessura de 4 mm O diâmetro de 70 mm permite a troca fácil de luzes tubulares clássicas. A montagem é efetuada com suportes e cantoneiras (ambos não incluídos no volume de fornecimento), permitindo rodar a luz e assim orientar a iluminação de forma ideal.
PLD M 260 W-75/95 650/D70
-

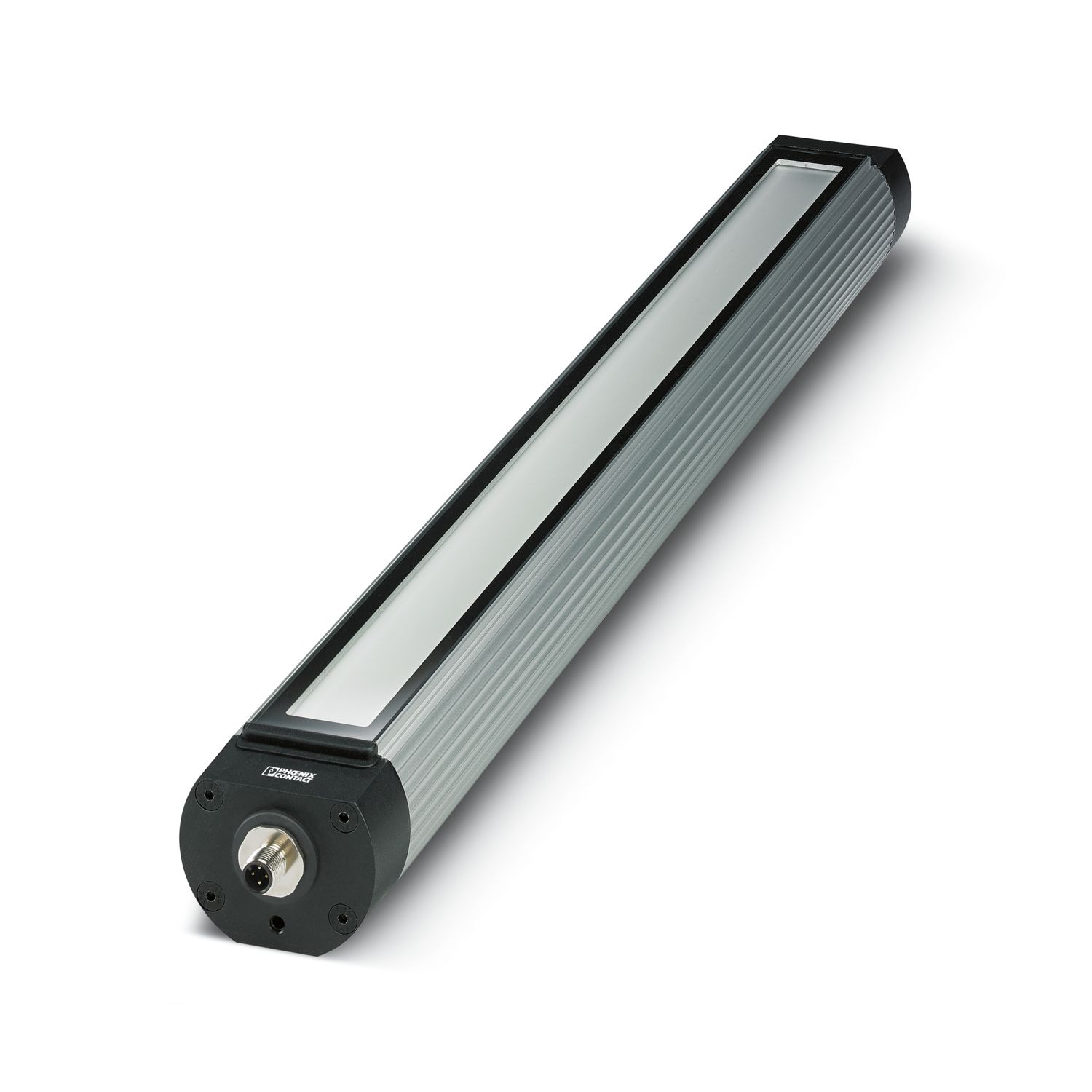

Luz de máquina LED
2702486
Luz de máquina LED, 24 V DC, ângulo de radiação (vertical/horizontal): 75 °/95 °, comprimento: 650 mm, diâmetro: 70 mm, grau de proteção: IP67, articulável, resistente contra agentes refrigerantes e lubrificantes
Este produto necessita de outros produtos para a operação.
Acessórios requeridos
Download gratuito disponível.
Downloads
Detalhes do produto
| Nota de encomenda: | Para montar a luz, você necessita dos suportes de montagem PLD M-ME MC/D70 (código 2702493) ou das cantoneiras de montagem PLD M-ME MB/D70 (código 2702494). |
| Nota sobre a aplicação | |
| Indicação sobre a aplicação | Somente para uso industrial |
| Tipo de produto | Luz da máquina |
| Aplicação | Máquina-ferramenta |
| Posição de montagem | opcional |
| Propriedades especiais | articulável Com acessórios de montagem |
| resistente contra agentes refrigerantes e lubrificantes |
| Alimentação: Eletrônica modular | |
| Tipo de conexão | Conector M12, codificação A |
| Número de pólos | 4 |
| Perfil admissível | min. 0,34 mm² |
| Tensão de alimentação | 24 V DC |
| Faixa de tensão de alimentação | 18 V DC ... 30 V DC |
| Consumo de energia | típ. 1 A (com 24 V DC) |
| Consumo de corrente | ca. 24 W (com 24 V DC) |
| Ligação de proteção | Proteção contra surto; Varistor e diodo supressor, 36 V DC |
| Proteção contra inversão de polaridade; Diodo de proteção contra inversão de polaridade | |
| Tipo de conexão | Conector M12, codificação A |
| Propriedades da luz | |
| Tipo de lâmpada | LED |
| Número de LEDs | 48 |
| Temperatura de cor | 5000 K ±8 % |
| Índice de reprodução de cor | 85 |
| Corrente para iluminação | ca. 1800 lm (Corrente líquida para iluminação) |
| Eficiência luminosa | ca. 75 lm/W |
| Intensidade de luz | máx. 856 lx (Distância 1 m) |
| min. 408 lx (Distância 1 m em 1 m² de superfície) | |
| Intensidade média de luz | 657 lx (Distância 1 m em 1 m² de superfície) |
| Ângulo de radiação | 75 ° (C0-C180) |
| 95 ° (C90-C270) | |
| Regulamento | Regulamento delegado (UE) 2019/2015 |
| Classe de eficiência energética | E (2 fontes de luz) |
| Observação | Este produto contém fontes de luz da classe de eficiência energética E. |

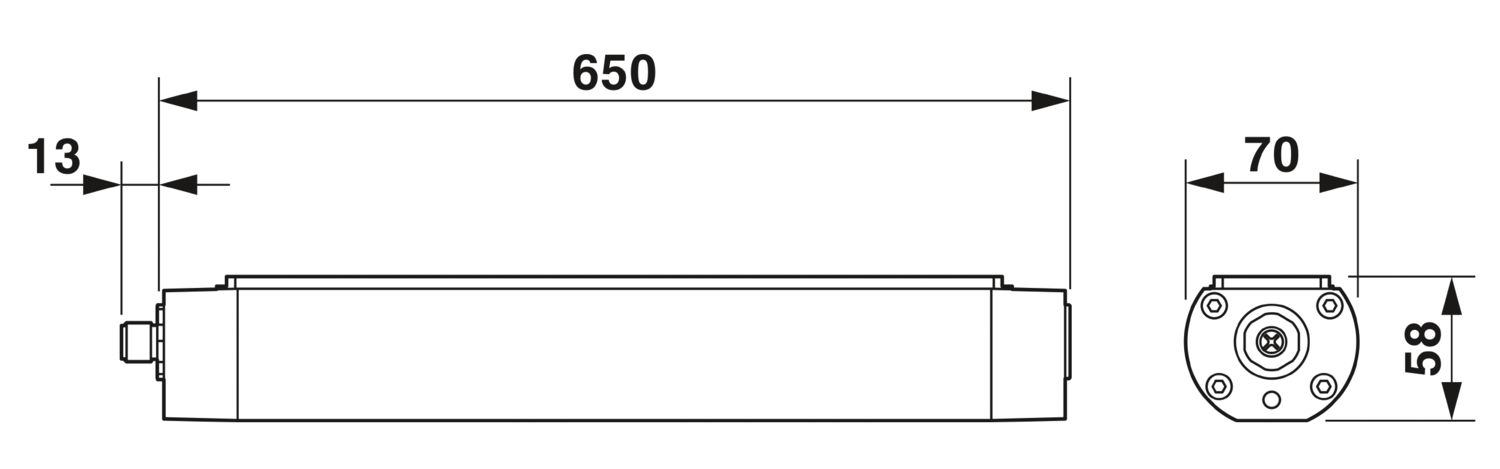

| Desenho de medidas |
|
| Largura | 70 mm |
| Altura | 58 mm |
| Comprimento | 650 mm |
| Diâmetro | 70 mm |
| Instrução para dimensões | Indicação de comprimento sem conector de encaixe embutido M12 |
| Cor | cor de alumínio |
| Material () | Alumínio anodizado (Alojamento para luminárias) |
| Vidro de segurança temperado único (ESG, vidro flotado temperado termicamente) (Painel de vidro) |
| Condições ambientais | |
| Temperatura ambiente (funcionamento) | 0 °C ... 45 °C |
| Grau de proteção | IP67 |
| Pressão do ar (funcionamento) | 69 kPa ... 102 kPa |
| Pressão de ar (armazenamento/transporte) | 69 kPa ... 102 kPa |
| Temperatura ambiente (armazenamento/transporte) | -20 °C ... 75 °C |
| Umidade do ar admissível (funcionamento) | 95 % (sem condensação) |
| Umidade do ar admissível (armazenamento/transporte) | 95 % (sem condensação) |
| Classe de proteção | III (IEC 61140, EN 61140, VDE 0140-1) |
| Tipo de montagem | Montagem com parafusos |
| Montagem de encaixe | |
| Instrução de montagem | Montagem com suportes ou cantoneiras de montagem, observe as indicações no folheto informativo! |
| Posição de montagem | opcional |
cETL
ID de certificação: LuminairesEAC
ID de certificação: TR_TS_D_12879-22
Suas vantagens
O diâmetro de 70 mm permite a troca mecânica fácil de luzes tubulares clássicas (Retrofit)
O cabo adutor plugável permite a livre seleção do comprimento do cabo e uma instalação fácil e rápida
Iluminação direcionada graças à possibilidade de articulação
O grau de proteção IP67 e a resistência a refrigerantes e lubrificantes permite a aplicação em máquinas-ferramenta
Aplicável em altas temperaturas e também com elevadas cargas de vibração e choque
O vidro de segurança permite a utilização mesmo em ambientes com esforços potencialmente mecânicos
A certificação ELT permite uma utilização até no mercado norte-americano
Especialmente econômico graças à tecnologia LED energeticamente eficiente e, pelo menos, 60000 h de vida útil do LED
