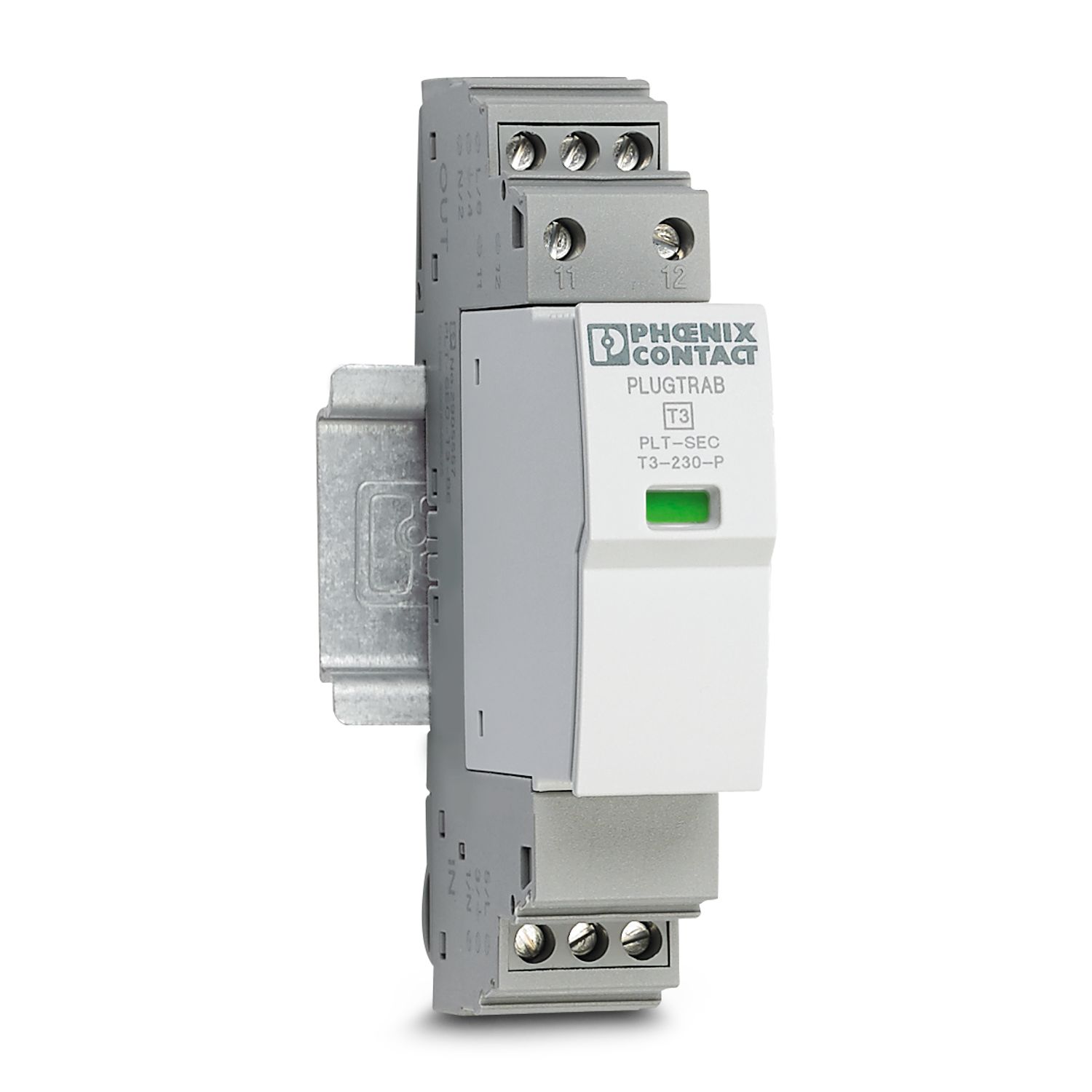

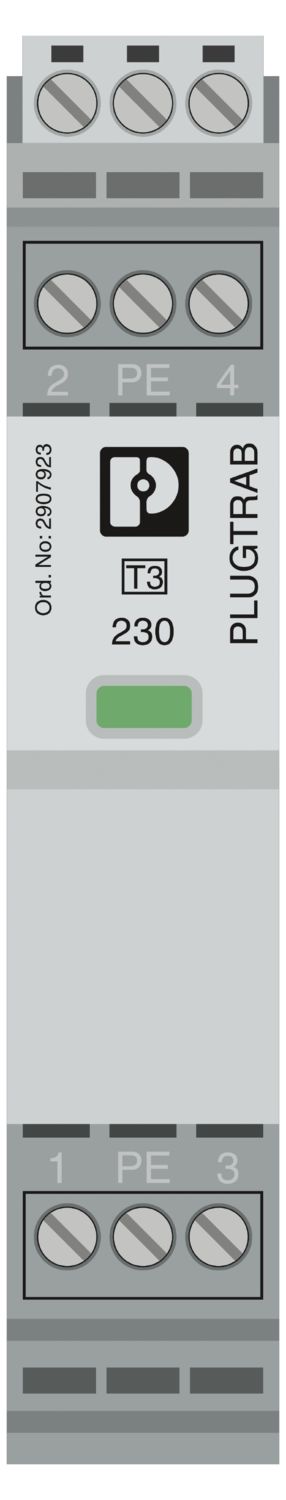

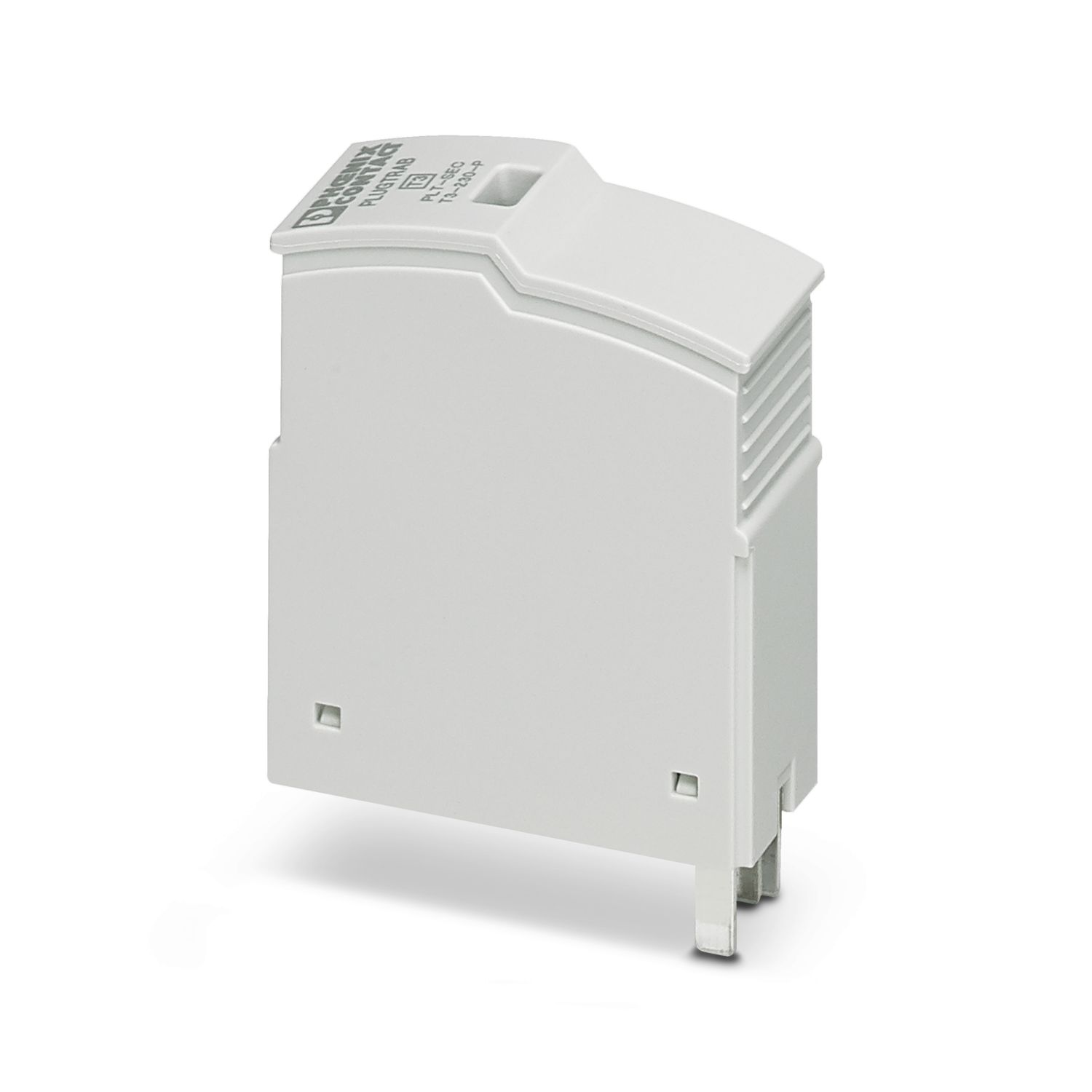

PLT-SEC-T3-230-FM
-
Dispositivo de proteção contra surtos tipo 3
2905229
Proteção de equipamentos plugável, conforme tipo 3/classe III, para redes de fornecimento de energia monofásicas com N e PE separados (sistema de 3 condutores: L1, N, PE), com fusível à prova de corrente de surto integrado e contato de sinalização remota. Também adequado para aplicações DC.
Detalhes do produto
| Tipo de produto | Proteção de equipamentos |
| Família de produtos | SEC Family |
| Sistema de alimentação de corrente IEC | TT |
| TN-S | |
| Formato | Módulo para trilho de fixação plugável em dois lados |
| Número de pólos | 2 |
| Sinalização de proteção contra surtos com defeito | óptico, contato de transmissão remota |
| Propriedades de isolamento | |
| Categoria de sobretensão | III |
| Grau de impurezas | 2 |
| Classe de verificação IEC | III |
| T3 | |
| Tipos EN | T3 |
| Quantidade de portas | One |
| Indicação/sinalização remota | |
| Denominação conexão | Contato de transmissão remota de defeito |
| Função de comutação | Disjuntor |
| Tensão operacional | 250 V AC |
| 125 V DC (200 mA DC) | |
| Corrente de operação | 3 A AC |
| 1 A DC (30 V DC) | |
| Tipo de conexão | Conexão a parafuso |
| Rosca | M3 |
| Torque de aperto | 0,8 Nm |
| Bitola do condutor, flexível | 0,2 mm² ... 2,5 mm² |
| Bitola do condutor, fixa | 0,2 mm² ... 4 mm² |
| Bitola do condutor AWG | 24 ... 12 |

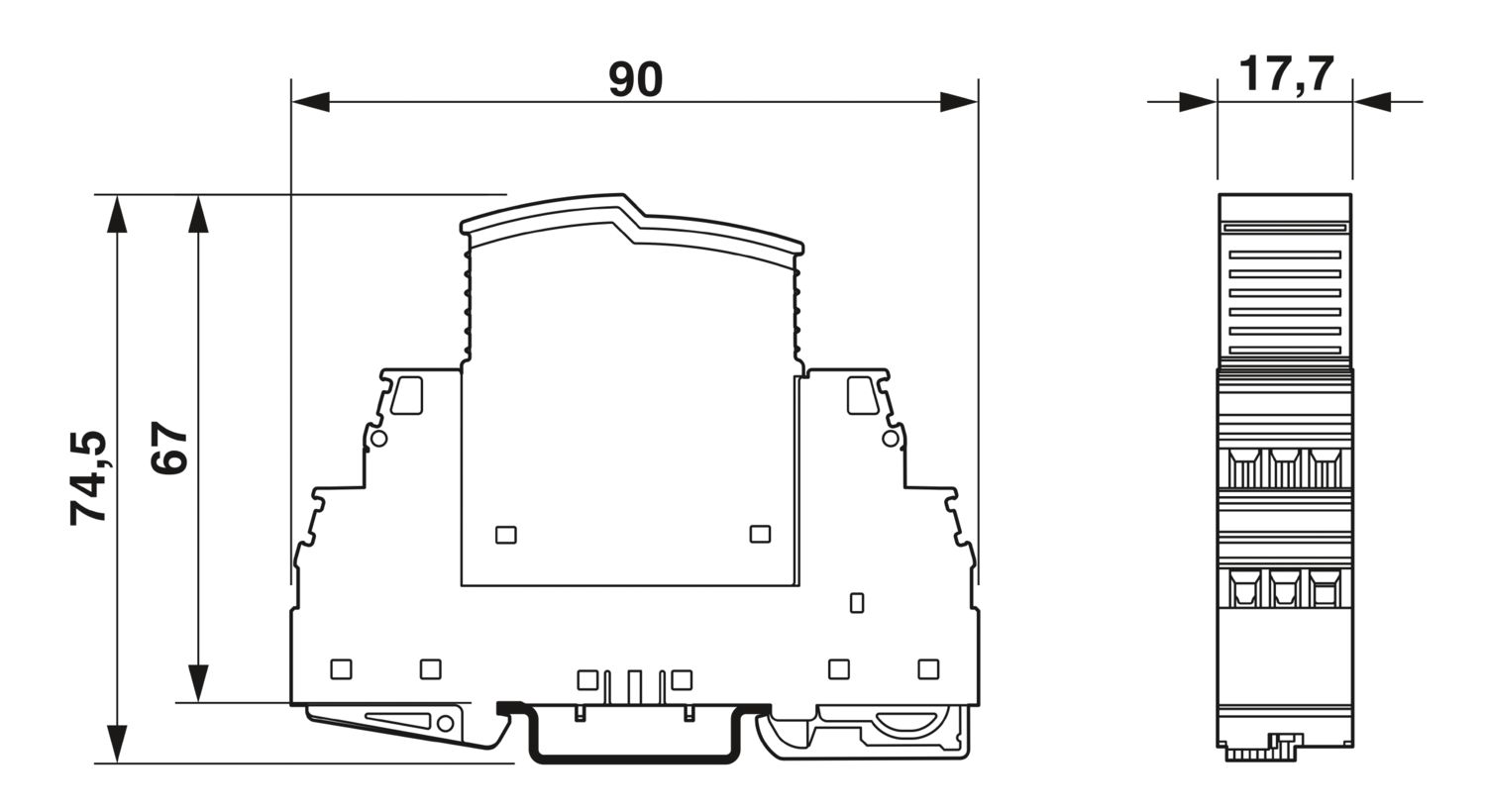

| Desenho de medidas |
|
| Largura | 17,7 mm |
| Altura | 90 mm |
| Profundidade | 74,5 mm (incl. trilho de fixação de 7,5 mm) |
| Passo horizontal | 1 TE |
| Classe de inflamabilidade conforme UL 94 | V-0 |
| Valor CTI do material | 600 |
| Material isolante | PA 6.6-FR 20% GF |
| PA 6.6-FR | |
| Grupo de materiais | I |
| Material caixa | PA 6.6-FR 20 % GF |
| PA 6.6-FR |

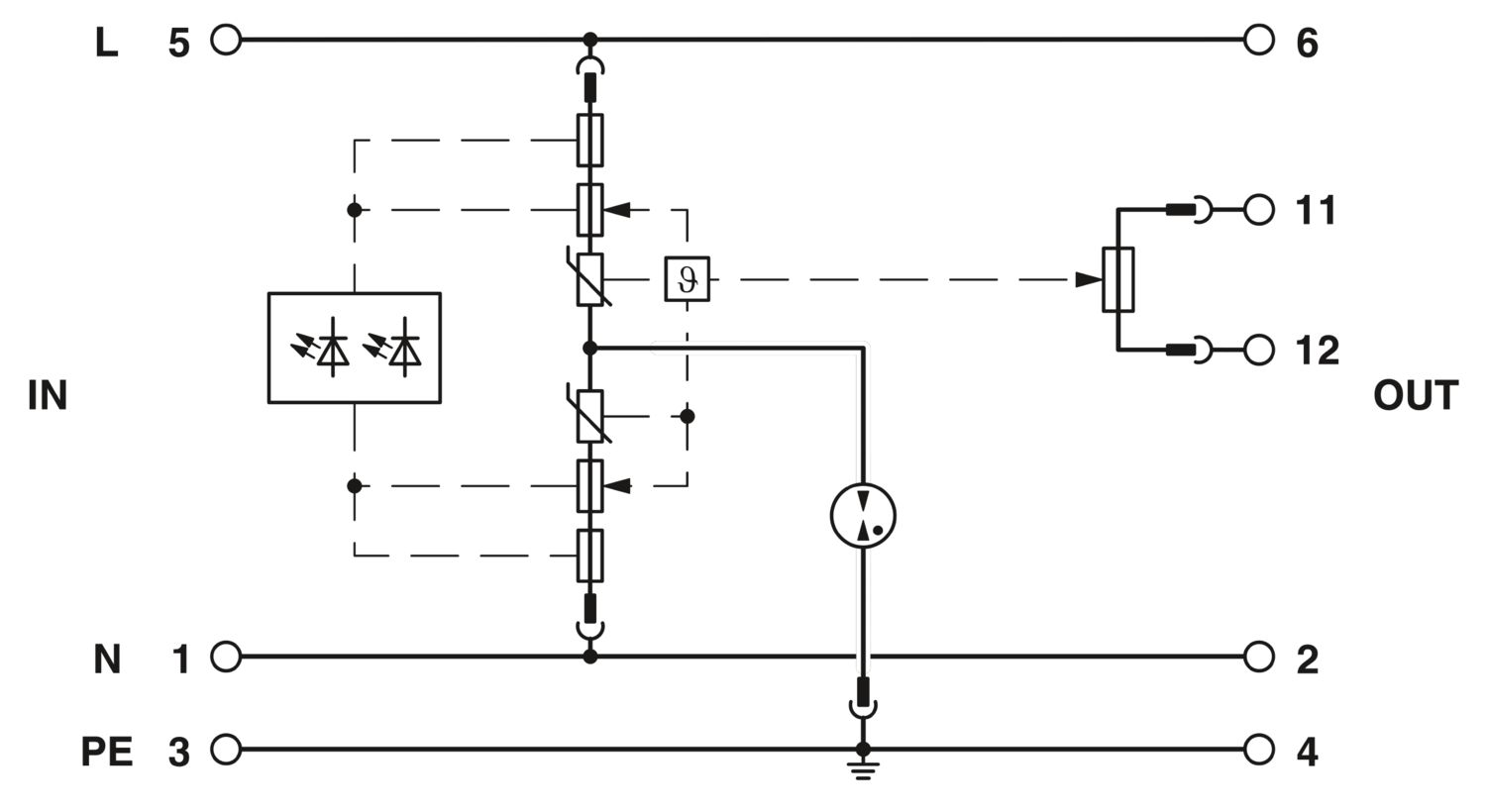

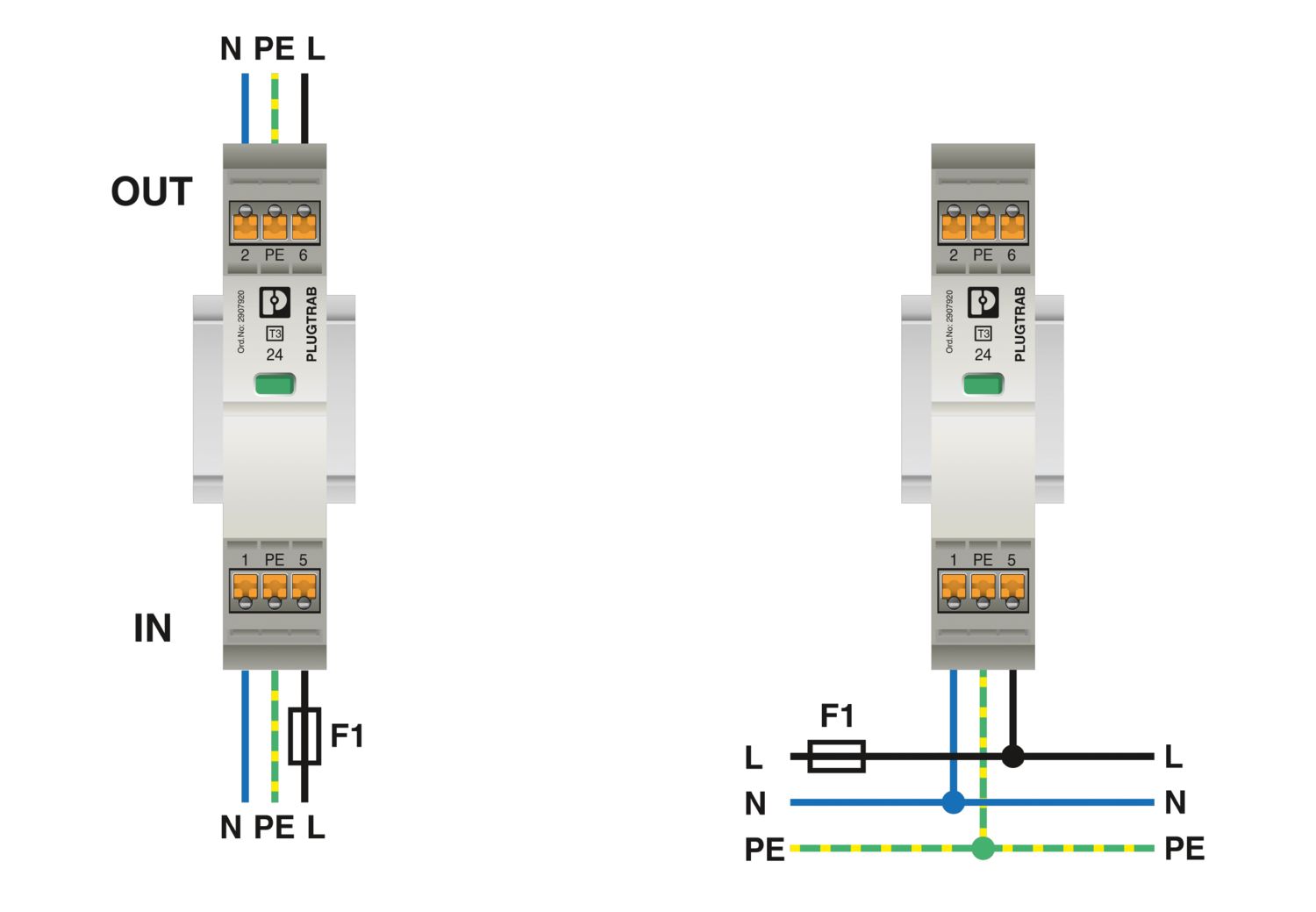

| Circuitos de proteção | L-N |
| L-PE | |
| N-PE | |
| (L+) - (L-) | |
| (L+/L-) - PE | |
| Inversão de chave | 1L-N & N-PE |
| Tensão nominal UN | 230 V AC (TN-S) |
| 230 V AC (TT - apenas em conjunto com disjuntor de corrente de fuga) | |
| Freqüência nominal fN | 50 Hz (60 Hz) |
| Tensão contínua mais elevada UC | 264 V AC |
| 230 V DC | |
| Corrente de carga nominal IL | 26 A (30 °C) |
| Corrente do condutor de proteção IPE | ≤ 5 µA |
| Consumo de potência standby PC | ≤ 275 mVA (com UREF) |
| ≤ 300 mVA (com UC) | |
| Tensão de teste de referência UREF | 255 V AC |
| Corrente de descarga nominal In (8/20) µs | 3 kA |
| Pico combinado UOC | 6 kV |
| Nível de proteção Up (L-N) | ≤ 1,35 kV |
| Nível de proteção Up (L-PE) | ≤ 1,5 kV |
| Nível de proteção Up (N-PE) | ≤ 1,5 kV |
| Reação TOV com UT (L-N) | 440 V AC (5 s / withstand mode) |
| 440 V AC (120 min / withstand mode) | |
| Reação TOV com UT (L-PE) | 440 V AC (5 s / withstand mode) |
| 440 V AC (120 min / withstand mode) | |
| 1455 V AC (200 ms / safe failure mode) | |
| Reação TOV com UT (N-PE) | 1200 V AC (200 ms / safe failure mode) |
| Tempo de resposta tA (L-N) | ≤ 25 ns |
| Tempo de resposta tA (L-PE) | ≤ 100 ns |
| Tempo de resposta tA (N-PE) | ≤ 100 ns |
| Resistência a curto-circuito ISCCR | 1,5 kA AC |
| 0,25 kA DC | |
| Fusível de pré-proteção máximo com cabeamento de linha de ramificação | não requerido |
| Condições ambientais | |
| Grau de proteção | IP20 |
| Temperatura ambiente (funcionamento) | -40 °C ... 80 °C |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 80 °C |
| Altitude | ≤ 2000 m (a.n.m.) |
| Umidade do ar admissível (funcionamento) | 5 % ... 95 % |
| Impactos (Operação) | 30g (Semi-seno / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibração (funcionamento) | 5g (10 ... 150 Hz / 20 ciclos / eixo / X, Y, Z) |
| Especificações UL | |
| Tensão contínua máxima MCOV | 255 V AC |
| 230 V DC | |
| Corrente nominal de descarga In | 3 kA |
| Circuitos de proteção | L-N |
| L-G | |
| N-G | |
| (L+) - (L-) | |
| (L+) - G | |
| (L-) - G | |
| Tensão nominal | 230 V DC |
| Corrente de carga nominal IL | 25 A |
| Sistema de distribuição de energia | Single phase |
| Frequência nominal | 50/60 Hz |
| Tensão de limitação medida MLV (L-N) | 1290 V |
| Tensão de limitação medida MLV (L-G) | 1310 V |
| Tensão de limitação medida MLV (N-G) | 1310 V |
| Tensão de limitação medida MLV (L+) - (L-) | 1290 V |
| Tensão de limitação medida MLV (L+) - G | 1310 V |
| Tensão de limitação medida MLV (L-) - G | 1310 V |
| Tipo SPD | 4CA |
| Dados de conexão UL | |
| Torque de aperto | 5 lbf-in. ... 7 lbf-in. |
| Bitola do condutor AWG | 14 ... 12 |
| Normas/disposições | IEC 61643-11 |
| Observação | 2011 |
| EN 61643-11 | |
| Normas/disposições | EN 61643-11 |
| Observação | 2012 |
| Tipo de montagem | Trilho de fixação: 35 mm |
