DT-UFB-IB-RB0
-
Dispositivo de proteção contra surtos
2800056

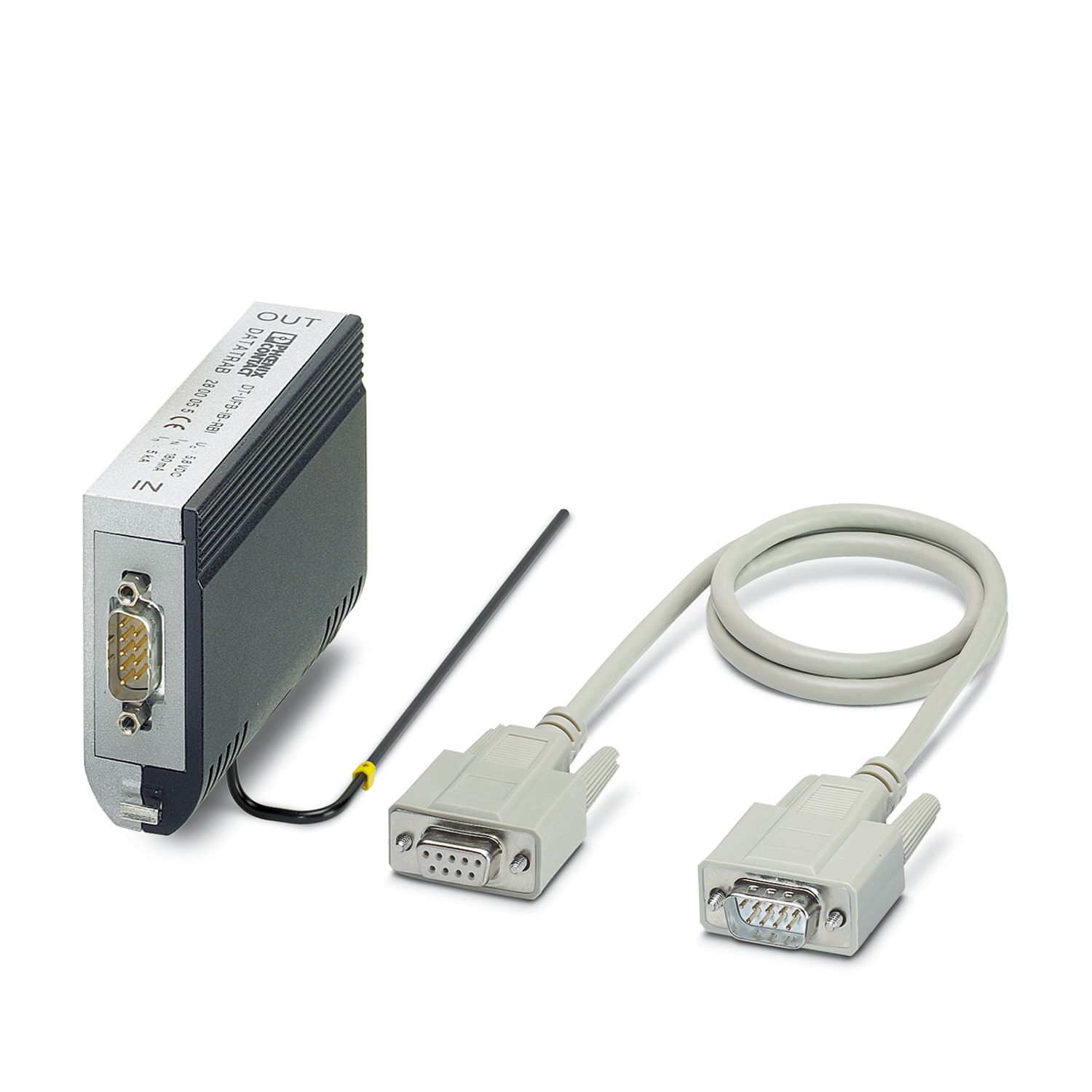

Adaptador com proteção contra sobretensão para entrada de bus remoto de 5 condutores. Conexão: soquete-conector D-SUB 9. Em alternativa, encaixável sobre trilho de fixação. Incl. cabo de 1 m com conexão D-SUB 9.

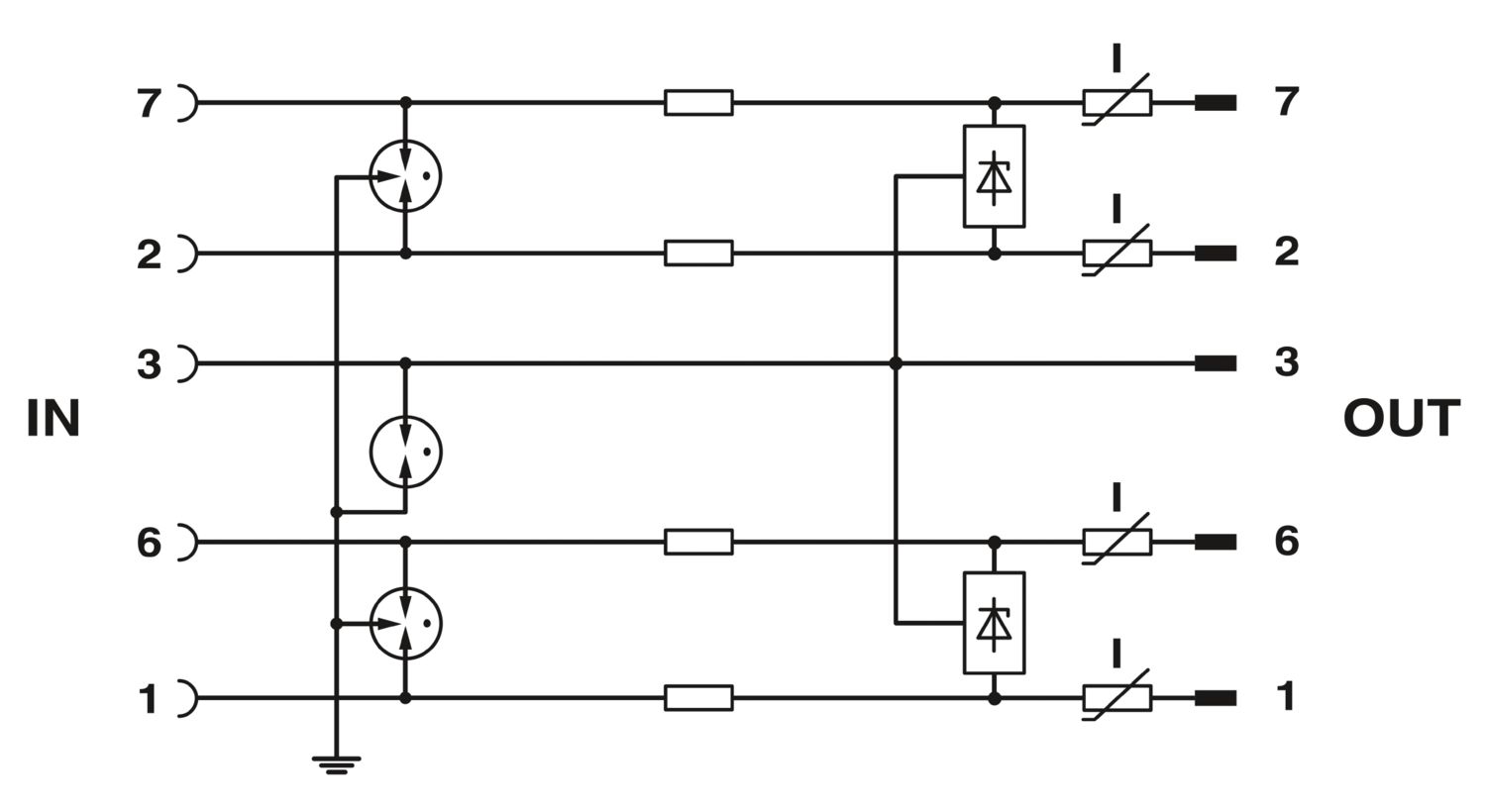

Detalhes do produto
| Tipo de produto | Proteção contra sobretensão para tecnologia da informação |
| Família de produtos | DATATRAB |
| Tipo de proteção de acordo com IEC | B2 |
| C1 | |
| C2 | |
| C3 | |
| D1 | |
| Classe de exigência conforme VDE | B2 |
| C1 | |
| C2 | |
| C3 | |
| D1 | |
| Formato | Plugue intermediário para montagem sobre trilho |
| Número de pólos | 5 |
| Pares de fios por módulo | 2 |
| Propriedades de isolamento | |
| Categoria de sobretensão | II |
| Tipo de conexão | D-SUB-9 |
| Desenho de medidas |
|
| Largura | 25 mm |
| Altura | 110 mm |
| Profundidade | 63 mm |
| Cor | prateado |
| preto (RAL 9005) | |
| Material caixa | Zinco fundido sob pressão |
| Dados mecânicos | |
| Parede lateral aberta | Não |
| Inversão de chave | Line-Line & Line-Ground/Shield |
| Tensão contínua mais elevada UC | 5,8 V DC |
| Corrente nominal | ≤ 180 mA (25 °C) |
| Corrente efetiva IC com UC | ≤ 1 µA |
| Corrente do condutor de proteção IPE | ≤ 5 µA |
| Corrente de pico nominal In (8/20)µs (condutor-condutor) | ≤ 5 kA |
| Corrente de surto nominal In (8/20) µs (condutor-terra) | ≤ 5 kA |
| Corrente de descarga ITotal (8/20) µs | 10 kA |
| Limitação de tensão de saída com 1 KV/µs (condutor-terra) surto | ≤ 700 V |
| Limitação de tensão de saída com 1 KV/µs (condutor-condutor) estático | ≤ 15 V |
| Limitação de tensão de saída com 1 KV/µs (condutor-terra) estático | ≤ 700 V |
| Limitação de tensão de saída com 1 KV/µs, pico (fio-terra de sinal) estática | ≤ 15 V |
| Tensão residual com In (fio-fio) | ≤ 25 V |
| Tensão residual com In (fio-terra) | ≤ 55 V |
| Tensão residual com ln (fio-terra de sinal) | ≤ 25 V |
| Nível de proteção Up (fio-fio) | ≤ 16 V (B2 - 100 A) |
| ≤ 20 V (C1 - 500 A) | |
| ≤ 60 V (C2 - 1 kA) | |
| ≤ 60 V (C2 - 5 kA) | |
| Nível de proteção Up (fio-terra) | ≤ 700 V (B2 - 100 A) |
| ≤ 700 V (C1 - 500 A) | |
| ≤ 700 V (C2 - 5 kA) | |
| Tempo de resposta tA (condutor-condutor) | ≤ 1 ns |
| Tempo de resposta tA (condutor-terra) | ≤ 100 ns |
| Perda por inserção aE, sim. | típ. 0,5 dB (≤ 5 MHz / 150 Ω) |
| típ. 0,6 dB (≤ 10 MHz / 100/150 Ω) | |
| Frequência limite fg (3 dB), simétrico no sistema 100 Ω | ≥ 100 MHz |
| Frequência limite fg (3 dB), simétrico no sistema 150 Ω | ≥ 100 MHz |
| Capacidade (fio-fio) | típ. 20 pF |
| Resistência por caminho | típ. 7 Ω |
| Sinalização de proteção contra surtos com defeito | nenhuma |
| Resistência a picos de corrente (fio-fio) | C1 - 1 kV / 500 A |
| C2 - 10 kV / 5 kA | |
| B2 - 4 kV / 100 A | |
| Resistência a picos de corrente (fio-terra) | B2 - 4 kV / 100 A |
| C1 - 1 kV / 500 A | |
| C2 - 10 kV / 5 kA | |
| D1 - 1 kA |
| Condições ambientais | |
| Grau de proteção | IP20 |
| Temperatura ambiente (funcionamento) | -40 °C ... 85 °C |
| Classe de exigência conforme VDE | B2 |
| C1 | |
| C2 | |
| C3 | |
| D1 | |
| Distâncias de isolamento e fuga | |
| Normas / Determinações | IEC 60664-1 / VDE 0110-1 |
| Normas Especificação da tecnologia da informação | |
| Normas / Determinações | IEC 61643-21 |
| DIN EN 61643-21 | |
| IEC 61643-21 | |
| DIN EN 61643-21 | |
| Normas/disposições | DIN EN 61643-21 |
| Observação | 2002 |
| Normas/disposições | IEC 61643-21 |
| Observação | 2000 |
| Tipo de montagem | Adaptador específico para conexão e trilho de fixação de 35 mm |
Suas vantagens
Integração de rede simples através de conexão D-SUB
Sem interferência do sinal graças ao circuito de proteção adaptado
Possibilidade de montagem em quadro de comando pela remoção do adaptador da conexão terra
