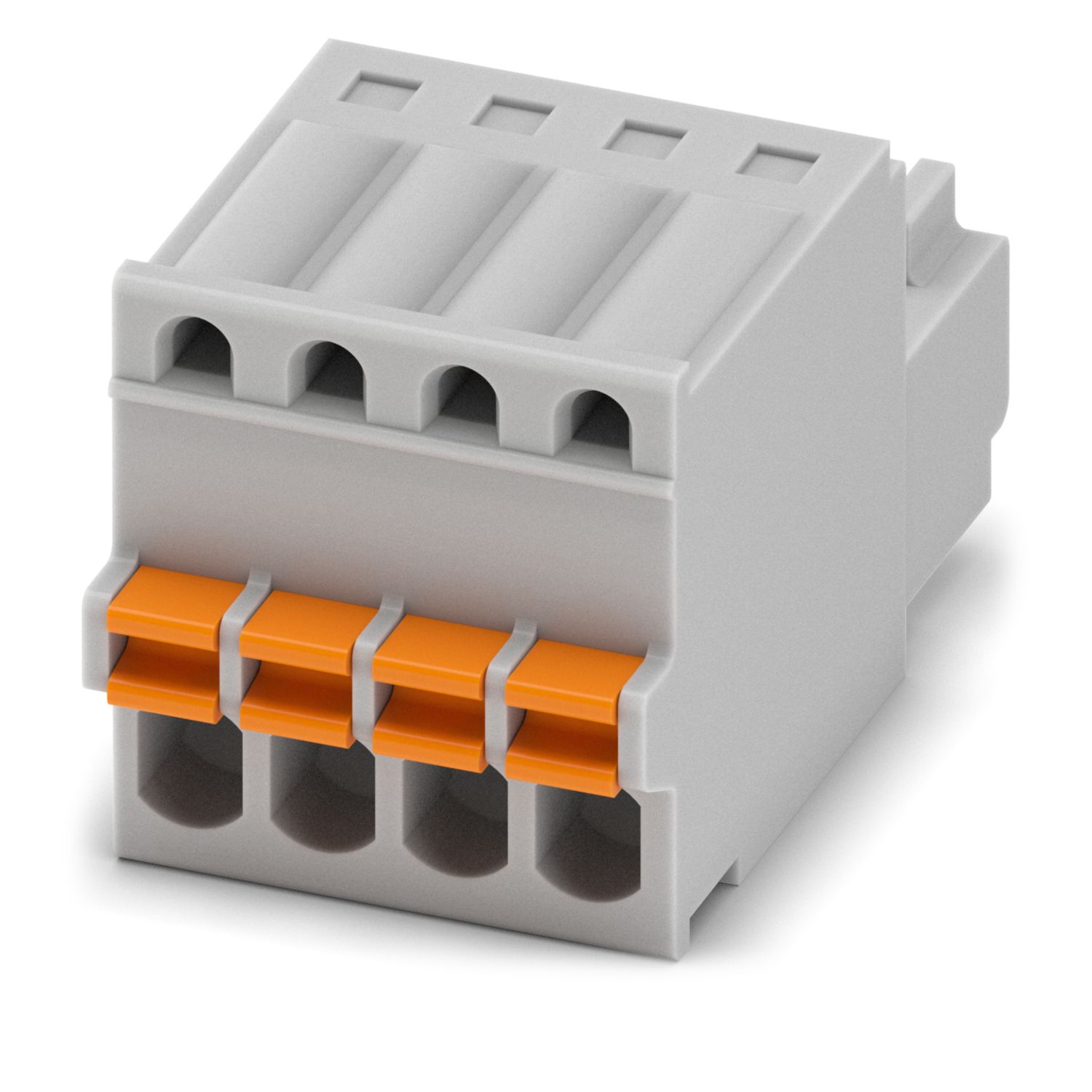

Conector de placas de circuito impresso, bitola nominal: 0,5 mm2, cor: cinza, corrente nominal: 4 A, tensão de teste (III/2): 160 V, superfície de contato: Sn, tipo de contato: Soquete, número de linhas: 1, número de polos: 4, família de artigos: FK-MC 0,5/..-ST, passo: 2,5 mm, tipo de conexão: Conexão push-in por mola, sentido de conexão condutor/platina: 0 °, sistema de conexão: COMBICON FK-MC 0,5, intertravamento: sem, tipo de fixação: sem, tipo de embalagem: embalado em caixa de cartão
| Tipo de produto | Conector de placas de circuito impresso |
| Família de produtos | FK-MC 0,5/..-ST |
| Linha de produtos | COMBICON Connectors XS |
| Número de pólos | 4 |
| Passo | 2,5 mm |
| Número de linhas | 1 |
| Propriedades | |
| Corrente nominal IN | 4 A |
| Tensão UN | 160 V |
| Resistência de passagem | 2 mΩ |
| Tensão de dimensionamento (III/3) | 100 V |
| Tensão de teste (III/3) | 1,5 kV |
| Tensão de teste (III / 2) | 160 V |
| Tensão de teste (III/2) | 2,5 kV |
| Tensão de dimensionamento (II/2) | 320 V |
| Tensão de teste (II/2) | 2,5 kV |
| Tecnologia de conexão | |
| Formato | Padrão |
| Sistema de conectores | COMBICON FK-MC 0,5 |
| Bitola nominal | 0,5 mm² |
| Tipo de contato | Soquete |
| Intertravamento | |
| Tipo de travamento | sem |
| Flange de fixação | sem |
| Conexão de condutores | |
| Tipo de conexão | Conexão push-in por mola |
| Sentido de conexão Condutor/platina | 0 ° |
| Bitola do condutor, fixa | 0,14 mm² ... 0,5 mm² |
| Bitola do condutor, flexível | 0,14 mm² ... 0,5 mm² |
| Bitola do condutor AWG | 26 ... 20 |
| Bitola do condutor flexível com terminal tubular sem capa isolante | 0,25 mm² ... 0,5 mm² |
| Pino calibrador a x b / diâmetro | - / 1,4 mm |
| Comprimento de decapagem | 8 mm |
| Indicações relativas aos terminais tubulares sem capa isolante | |
| alicate de crimpagem recomendado | 1212034 CRIMPFOX 6 |
| buchas aderentes sem colar isolante, de acordo com DIN 46228-1 | Bitola: 0,25 mm²; Comprimento: 7 mm ... 8 mm |
| Bitola: 0,34 mm²; Comprimento: 7 mm ... 8 mm | |
| Bitola: 0,5 mm²; Comprimento: 8 mm | |
| Dados de material - contato | |
| Nota | Conforme WEEE/RoHS, sem filamentos conforme IEC 60068-2-82/JEDEC JESD 201 |
| Material de contato | Liga de Cu |
| Condições da superfície | galvanizada a quente |
| Superfície metálica do ponto de prensagem (camada de cobertura) | Estanho (4 - 8 µm Sn) |
| Superfície metálica da área de contato (camada de cobertura) | Estanho (4 - 8 µm Sn) |
| Dados de material - caixa | |
| Cor (Caixa) | cinza (7042) |
| Material isolante | PA |
| Grupo de material isolante | I |
| CTI conforme IEC 60112 | 600 |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Índice de inflamabilidade ao fio incandescente GWFI conforme EN 60695-2-12 | 850 |
| Temperatura de ignição ao fio incandescente GWIT conforme EN 60695-2-13 | 775 |
| Temperatura do ensaio de pressão esférica conforme EN 60695-10-2 | 125 °C |
| Dados de material - elemento de comutação | |
| Cor (Elemento de acionamento) | laranja (2003) |
| Material isolante | PBT |
| Grupo de material isolante | I |
| CTI conforme IEC 60112 | 600 |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Desenho de medidas |
|
| Passo | 2,5 mm |
| Largura [w] | 10,6 mm |
| Altura [h] | 11,75 mm |
| Comprimento [l] | 19,05 mm |
| Instrução para funcionamento | Conectores COMBICON são conectores sem potência de comutação (COC) de acordo com DIN EN 61984. Em aplicações de acordo com o uso previsto, eles não podem ser separados ou conectados sob tensão ou sob carga. |
| Conexão de condutores | |
| Especificação de teste | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Resultado | Aprovado no teste |
| Teste de danos dos condutores e afrouxamento | |
| Especificação de teste | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Resultado | Aprovado no teste |
| Múltiplas conexões e desconexões | |
| Especificação de teste | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Resultado | Aprovado no teste |
| Teste de tração | |
| Especificação de teste | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Bitola de condutor/tipo de condutor/força de tração valor de referência/valor real | 0,2 mm² / rígido / > 10 N |
| 0,2 mm² / flexível / > 10 N | |
| 0,5 mm² / rígido / > 20 N | |
| 0,5 mm² / flexível / > 20 N | |
| Forças de encaixe e remoção | |
| Especificação de teste | DIN EN 60512-13-2:2006-11 |
| Resultado | Aprovado no teste |
| Número de ciclos | 25 |
| Força de inserção por polo aprox. | 8 N |
| Força de tração por polo aprox. | 6 N |
| Resistência das inscrições | |
| Especificação de teste | DIN EN 60068-2-70:1996-07 |
| Resultado | Aprovado no teste |
| Polarização e codificação | |
| Especificação de teste | DIN EN 60512-13-5:2006-11 |
| Resultado | Aprovado no teste |
| Inspeção visual | |
| Especificação de teste | DIN EN 60512-1-1:2003-01 |
| Resultado | Aprovado no teste |
| Inspeção dimensional | |
| Especificação de teste | DIN EN 60512-1-2:2003-01 |
| Resultado | Aprovado no teste |
| Teste de vibração | |
| Especificação de teste | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frequência | 10 - 150 - 10 Hz |
| Velocidade Sweep | 1 oitava/min |
| Amplitude | 0,35 mm (10 Hz ... 60,1 Hz) |
| Aceleração | 5g (60,1 Hz ... 150 Hz) |
| Duração do teste por eixo | 2,5 h |
| Sentidos de teste | Eixo X, Y e Z |
| Teste de vida útil | |
| Especificação de teste | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
| Tensão suportável de impulso ao nível do mar | 2,95 kV |
| Resistência de passagem R1 | 2 mΩ |
| Resistência de passagem R2 | 2,2 mΩ |
| Ciclos de encaixe | 25 |
| Resistência de isolamento de polos adjacentes | > 5 MΩ |
| Teste climático | |
| Especificação de teste | DIN EN ISO 6988:1997-03 |
| Estresse por corrosão | 0,2 dm3 SO2 em 300 dm3/40 °C/1 ciclo |
| Estresse por calor | 100 °C/168 h |
| Tensão alternada suportável | 1,39 kV |
| Condições ambientais | |
| Temperatura ambiente (operação) | -40 °C ... 100 °C (dependente da curva de redução de carga) |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 70 °C |
| Umidade relativa do ar (armazenamento/transporte) | 30 % ... 70 % |
| Temperatura ambiente (montagem) | -5 °C ... 100 °C |
| Teste térmico | Grupo de teste C | |
| Especificação de teste | DIN EN 60512-5-1:2003-01 |
| Número de polos verificado | 12 |
| Resistência de isolamento | |
| Especificação de teste | DIN EN 60512-3-1:2003-01 |
| Resistência de isolamento de polos adjacentes | > 5 MΩ |
| Ciclos de temperatura | |
| Especificação de teste | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Resultado | Aprovado no teste |
| Distâncias de isolamento e fuga | | |
| Especificação de teste | DIN EN 60664-1 (VDE 0110-1):2003-11 |
| Grupo de material isolante | I |
| Resistência à corrente de fuga (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tensão de isolamento nominal (III/3) | 100 V |
| Tensão de impulso nominal (III/3) | 1,5 kV |
| valor mínimo da distância de isolamento - campo heterogêneo (III/3) | 0,8 mm |
| valor mínimo da distância de fuga (III/3) | 1,8 mm |
| Tensão de isolamento nominal (III/2) | 160 V |
| Tensão de impulso nominal (III/2) | 2,5 kV |
| valor mínimo da distância de isolamento - campo heterogêneo (III/2) | 1,5 mm |
| valor mínimo da distância de fuga (III/2) | 1,5 mm |
| Tensão de isolamento nominal (II/2) | 320 V |
| Tensão de impulso nominal (II/2) | 2,5 kV |
| valor mínimo da distância de isolamento - campo heterogêneo (II/2) | 1,5 mm |
| valor mínimo da distância de fuga (II/2) | 1,6 mm |
| Tipo de embalagem | embalado em caixa de cartão |
| Tensão nominal UN | Corrente nominal IN | Bitola AWG | Bitola mm2 | |
|---|---|---|---|---|
| Usegroup B | ||||
| 125 V | 4 A | 28 - 20 | ||
| Tensão nominal UN | Corrente nominal IN | Bitola AWG | Bitola mm2 | |
|---|---|---|---|---|
| 100 V | 4 A | 0,2 - 0,5 |
