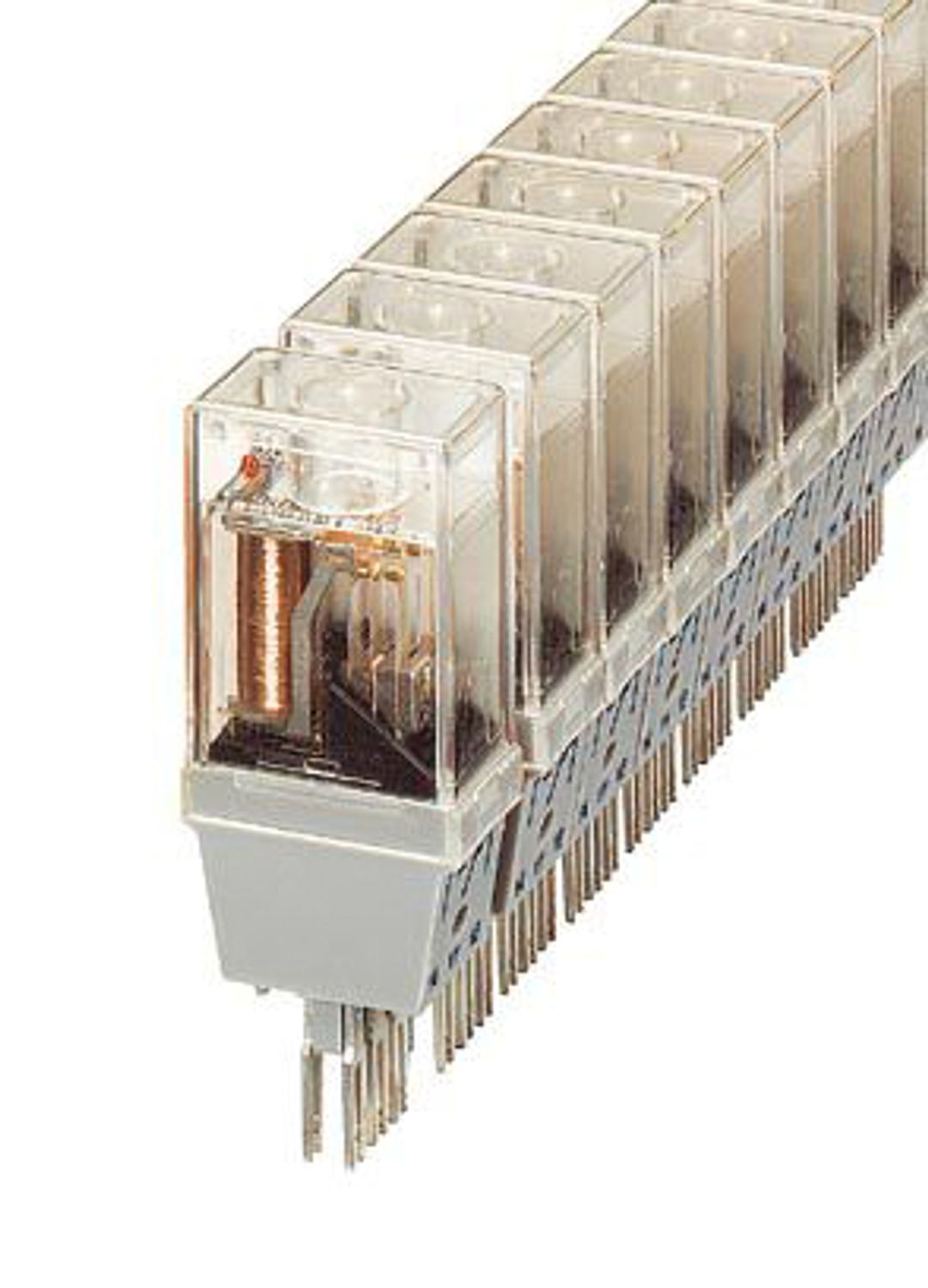

Conector de relé, equipado com KAMMRELAIS ® da Siemens, contatos (Ag): potências médias, 1 inversor, tensão de entrada 42 V AC, com indicação luminosa, plugável sobre blocos de bornes básicos
Detalhes do produto
Tipo de produto
Módulo de relé
Modo de operação
100 % ED
Vida útil mecânica
ca. 107 ciclos de manobras (ca. 106 com relé CA)
Status de atualização de dados
Data da última atualização de dados
19.03.2025
Potência de dissipação máxima com condição nominal
1,64 W
Tensão de teste (Enrolamento/contato)
1 kV AC (50 Hz, 1 min., enrolamento/contato)
Lado de excitação
Tensão nominal de entrada UN
42 V AC
Faixa de tensão de entrada
33,6 V AC ... 46,2 V AC
Faixa de tensão de entrada relativa a UN
0,8 ... 1,1
Típica corrente de entrada com UN
32 mA
Tempo de resposta típico
4 ms ... 15 ms (com CA)
Faixa de tempo de retorno típico
4 ms ... 15 ms (com CA)
Indicação de tensão operacional
sim

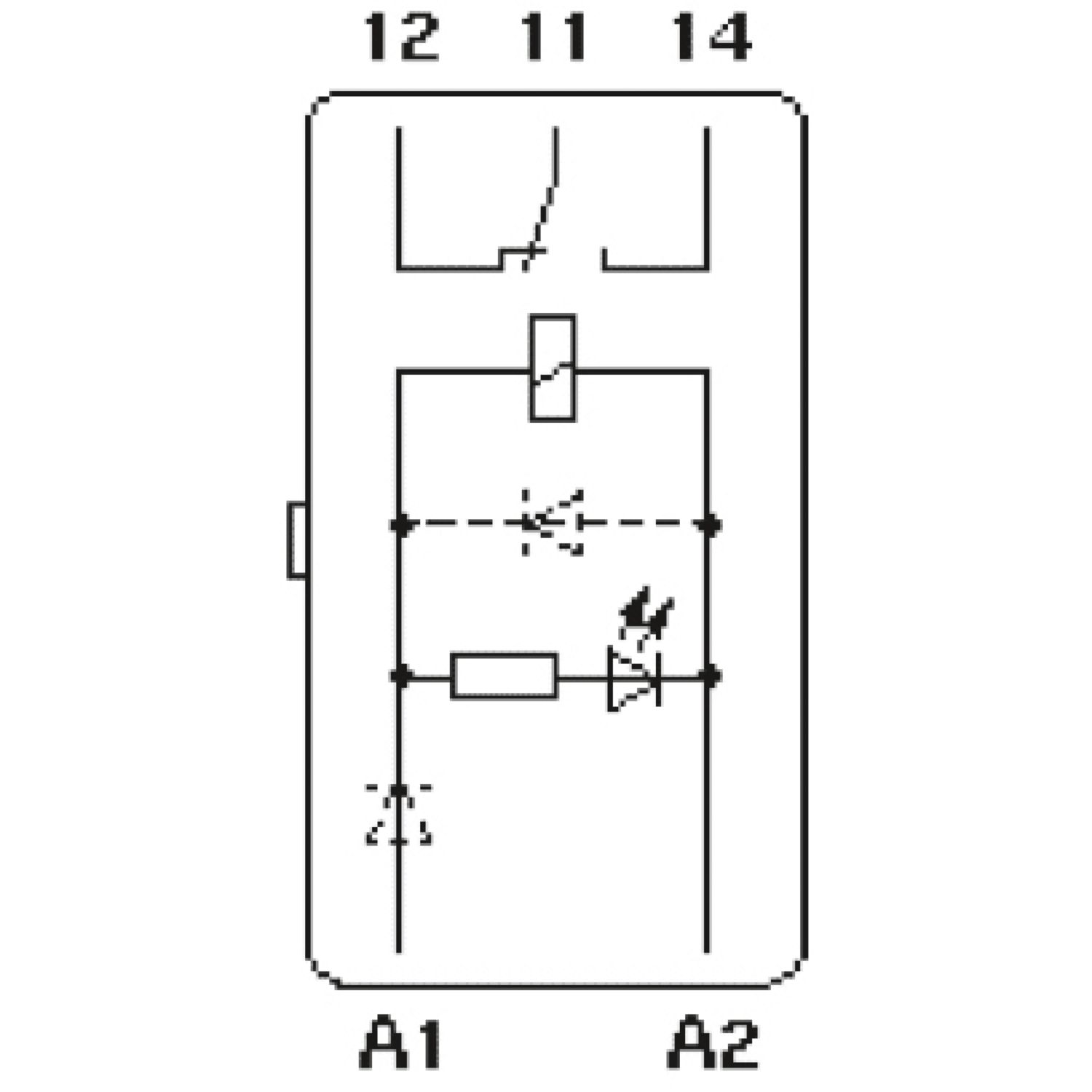

Comutar
Tipo de contato de comutação
Contato simples, 1 inversor
Tipo de contato de comutação
Contato simples
Material de contato
Ag, tratado a ouro
Tensão de comutação máxima
250 V AC/DC
Corrente máx. em regime permanente
5 A
Corrente de ligação máxima
5 A
Potência de desligamento (carga ôhmica) máxima
120 W (com 24 V DC)
60 W (com 48 V DC)
50 W (com 60 V DC)
50 W (com 110 V DC)
70 W (com 220 V DC)
500 VA (com 250 V AC)
Largura
20,8 mm
Altura
33 mm
Profundidade
66,5 mm
Cor
transparente
Condições ambientais
Temperatura ambiente (funcionamento)
-20 °C ... 60 °C
Temperatura ambiente (armazenamento/transporte)
-20 °C ... 70 °C
Normas / Determinações
DIN VDE 0110b, Gr. C para 250 V AC
DIN VDE 0160 (em partes relevantes)
Tipo de montagem
Montagem de encaixe
Código
2822066
Unidades por embalagem
10 Unidade
Quantidade mínima de pedido
1 Unidade
Chave de produto
DK6122
Página de catálogo
Página 81 (IF-2002)
GTIN
4017918077211
Peso por unidade (inclusive embalagem)
57,96 g
Peso por unidade (exclusive embalagem)
55,8 g
País de origem
DE
EU REACH SVHC
Nota sobre as substâncias candidatas do REACH (n.º CAS)
Nenhuma substância com uma concentração em massa superior a 0,1%
