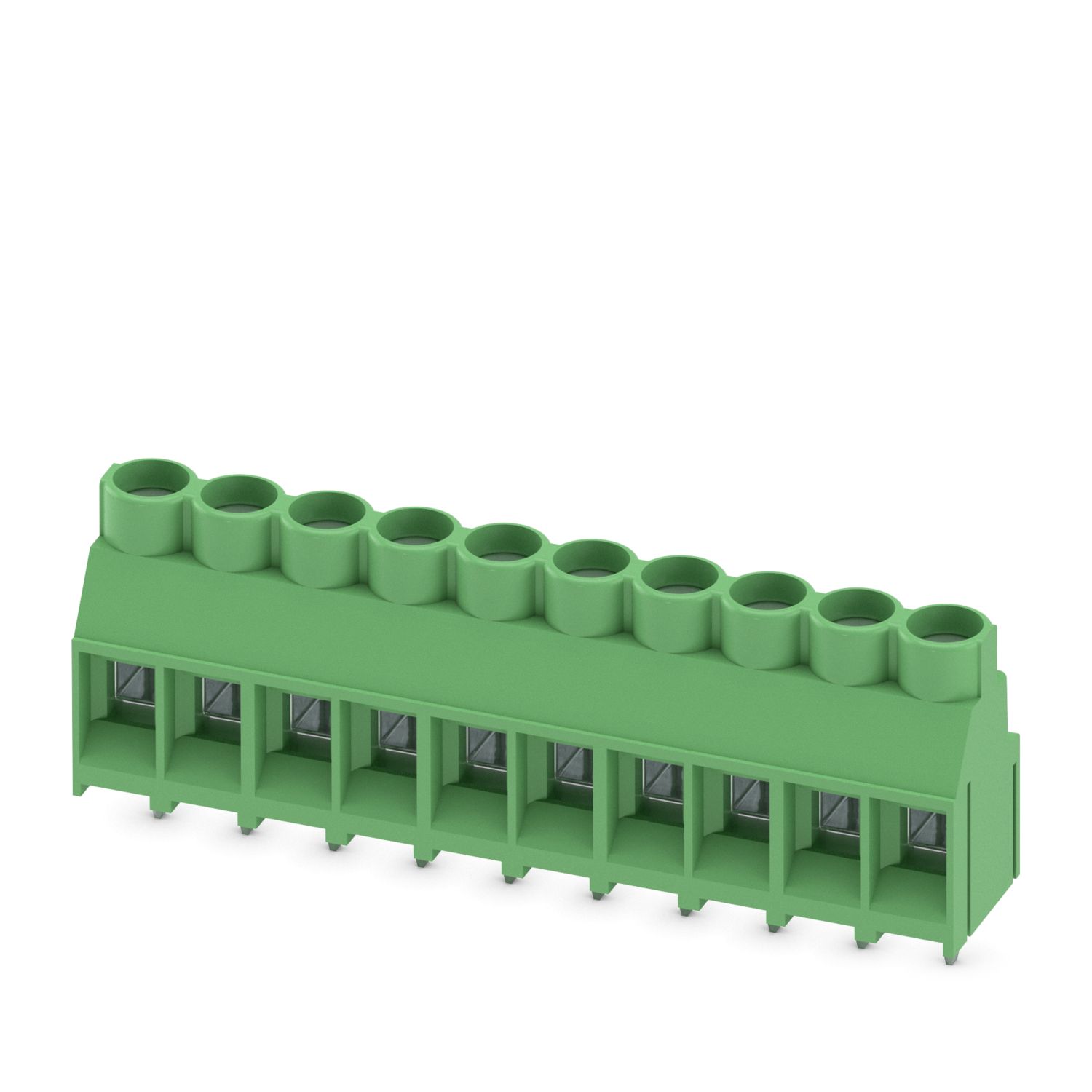

Borne de placa de circuito impresso, corrente nominal: 32 A, tensão de teste (III/2): 630 V, bitola nominal: 4 mm2, quantidade de potenciais: 10, número de linhas: 1, número de polos por linha: 10, família de artigos: MKDS 5, passo: 6,35 mm, tipo de conexão: Conexão por rosqueamento com luva de tração, forma da cabeça do parafuso: L Ranhura longitudinal, montagem: Solda por onda, sentido de conexão condutor/platina: 0 °, cor: verde, Layout de pinos: Pinagem linear, Comprimento de pino [P]: 5,1 mm, quantidade de pinos de solda por potencial: 1, tipo de embalagem: embalado em caixa de cartão
| Tipo de produto | Borne de placa de circuito impresso |
| Família de produtos | MKDS 5 |
| Linha de produtos | COMBICON Terminals L |
| Formato | Borne de circuito impresso alinhável |
| Número de pólos | 10 |
| Passo | 6,35 mm |
| Número de conexões | 10 |
| Número de linhas | 1 |
| Quantidade de potenciais | 10 |
| Layout de pinos | Pinagem linear |
| Quantidade de pinos de solda por potencial | 1 |
| Propriedades | |
| Corrente nominal IN | 32 A |
| Tensão UN | 630 V |
| Tensão de dimensionamento (III/3) | 500 V |
| Tensão de teste (III/3) | 6 kV |
| Tensão de teste (III / 2) | 630 V |
| Tensão de teste (III/2) | 6 kV |
| Tensão de dimensionamento (II/2) | 1000 V |
| Tensão de teste (II/2) | 6 kV |
| Tecnologia de conexão | |
| Formato | Borne de circuito impresso alinhável |
| Bitola nominal | 4 mm² |
| Conexão de condutores | |
| Tipo de conexão | Conexão por rosqueamento com luva de tração |
| Bitola do condutor, fixa | 0,2 mm² ... 6 mm² |
| Bitola do condutor, flexível | 0,2 mm² ... 4 mm² |
| Bitola do condutor AWG | 24 ... 10 |
| Bitola do condutor flexível com terminal tubular sem capa isolante | 0,25 mm² ... 4 mm² |
| Bitola do condutor flexível com terminal tubular com capa isolante | 0,25 mm² ... 4 mm² |
| 2 condutores com o mesmo perfil, fixos | 0,2 mm² ... 1,5 mm² |
| 2 condutores com o mesmo perfil, flexíveis | 0,2 mm² ... 1,5 mm² |
| 2 condutores com a mesma bitola, flexíveis com AEH sem suporte de plástico | 0,25 mm² ... 0,75 mm² |
| 2 condutores com a mesma bitola flexíveis com terminal tubular TWIN com luva de plástico | 0,5 mm² ... 2,5 mm² |
| Comprimento de decapagem | 8 mm |
| Forma de acionamento da cabeça do parafuso | Ranhura longitudinal (L) |
| Torque de aperto | 0,5 Nm ... 0,6 Nm |
| Tipo de montagem | Solda por onda |
| Layout de pinos | Pinagem linear |
| Dados de material - contato | |
| Nota | Conforme WEEE/RoHS, sem filamentos conforme IEC 60068-2-82/JEDEC JESD 201 |
| Material de contato | Liga de Cu |
| Condições da superfície | estanhado galvanicamente |
| Superfície metálica do ponto de prensagem (camada de cobertura) | Estanho (4 - 8 µm Sn) |
| Superfície metálica da área de solda (camada de cobertura) | Estanho (4 - 8 µm Sn) |
| Dados de material - caixa | |
| Cor (Caixa) | verde (6021) |
| Material isolante | PA |
| Grupo de material isolante | I |
| CTI conforme IEC 60112 | 600 |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Índice de inflamabilidade ao fio incandescente GWFI conforme EN 60695-2-12 | 850 |
| Temperatura de ignição ao fio incandescente GWIT conforme EN 60695-2-13 | 775 |
| Temperatura do ensaio de pressão esférica conforme EN 60695-10-2 | 125 °C |
| Indicação sobre a aplicação | Para a conexão segura de condutores sempre deve ser respeitado um torque de aperto definido. Especialmente com bornes de placa de circuito impresso de dois e três polos, o pino de solda individual por cada ponto de contato não consegue absorver isto. Por isso, os bornes precisam ser apoiados na conexão de condutores (fixados com a mão, suporte na caixa). |
| Desenho de medidas |
|
| Passo | 6,35 mm |
| Largura [w] | 63,5 mm |
| Altura [h] | 26,6 mm |
| Comprimento [l] | 12,5 mm |
| Altura de montagem | 21,5 mm |
| Comprimento do pino de solda [P] | 5,1 mm |
| Medidas do pino | 0,9 x 0,9 mm |
| Design de placa de circuito impresso | |
| Diâmetro do furo de sondagem | 1,3 mm |
| Teste de danos dos condutores e afrouxamento | |
| Especificação de teste | DIN EN 60998-2-1 (VDE 0613-2-1):1994-04 |
| Resultado | Aprovado no teste |
| Teste de tração | |
| Especificação de teste | DIN EN 60998-2-1 (VDE 0613-2-1):1994-04 |
| Bitola de condutor/tipo de condutor/força de tração valor de referência/valor real | 0,2 mm² / rígido / > 10 N |
| 0,2 mm² / flexível / > 10 N | |
| 6 mm² / rígido / > 80 N | |
| 4 mm² / flexível / > 60 N | |
| Teste de torque | |
| Especificação de teste | DIN EN 60998-2-1 (VDE 0613-2-1):1994-04 |
| Teste de elevação de temperatura | |
| Especificação de teste | DIN EN 60998-2-1 (VDE 0613-2-1):1994-04 |
| Demanda Teste de elevação de temperatura | Elevação de temperatura ≤ 45 K |
| Resistência de isolamento | |
| Especificação de teste | DIN EN 60998-2-1 (VDE 0613-2-1):1994-04 |
| Resistência de isolamento de polos adjacentes | 109 Ω |
| Distâncias de isolamento e fuga | | |
| Especificação de teste | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Grupo de material isolante | I |
| Resistência à corrente de fuga (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tensão de isolamento nominal (III/3) | 500 V |
| Tensão de impulso nominal (III/3) | 6 kV |
| valor mínimo da distância de isolamento - campo heterogêneo (III/3) | 5,5 mm |
| valor mínimo da distância de fuga (III/3) | 6,3 mm |
| Indicação sobre a bitola de conexão | Com condutor conectado 6 mm² (rígido). |
| Tensão de isolamento nominal (III/2) | 630 V |
| Tensão de impulso nominal (III/2) | 6 kV |
| valor mínimo da distância de isolamento - campo heterogêneo (III/2) | 5,5 mm |
| valor mínimo da distância de fuga (III/2) | 5,5 mm |
| Tensão de isolamento nominal (II/2) | 1000 V |
| Tensão de impulso nominal (II/2) | 6 kV |
| valor mínimo da distância de isolamento - campo heterogêneo (II/2) | 5,5 mm |
| valor mínimo da distância de fuga (II/2) | 5,5 mm |
| Teste de vibração | |
| Especificação de teste | DIN EN 60068-2-6:1996-05 |
| Frequência | 10 - 150 - 10 Hz |
| Velocidade Sweep | 1 oitava/min |
| Amplitude | 0,35 mm (10 Hz ... 60,1 Hz) |
| Aceleração | 5g (60,1 Hz ... 150 Hz) |
| Duração do teste por eixo | 2,5 h |
| Sentidos de teste | Eixo X, Y e Z |
| Teste de fio incandescente | |
| Especificação de teste | DIN EN 60998-2-1 (VDE 0613-2-1):1994-04 |
| Temperatura | 850 °C |
| Período de exposição | 5 s |
| Condições ambientais | |
| Temperatura ambiente (operação) | -40 °C ... 100 °C (Dependendo da curva de capacidade de condução de corrente/curva de redução de carga) |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 70 °C |
| Umidade relativa do ar (armazenamento/transporte) | 30 % ... 70 % |
| Temperatura ambiente (montagem) | -5 °C ... 100 °C |
| Tipo de embalagem | embalado em caixa de cartão |
| Tensão nominal UN | Corrente nominal IN | Bitola AWG | Bitola mm2 | |
|---|---|---|---|---|
| Usegroup B | ||||
| 300 V | 10 A | 28 - 10 | ||
| Usegroup D | ||||
| 300 V | 10 A | 28 - 10 | ||
| Tensão nominal UN | Corrente nominal IN | Bitola AWG | Bitola mm2 | |
|---|---|---|---|---|
| Usegroup B | ||||
| 300 V | 30 A | 30 - 10 | ||
| Usegroup D | ||||
| 300 V | 10 A | 30 - 10 | ||
| Tensão nominal UN | Corrente nominal IN | Bitola AWG | Bitola mm2 | |
|---|---|---|---|---|
| 630 V | 32 A | 0,2 - 4 |
