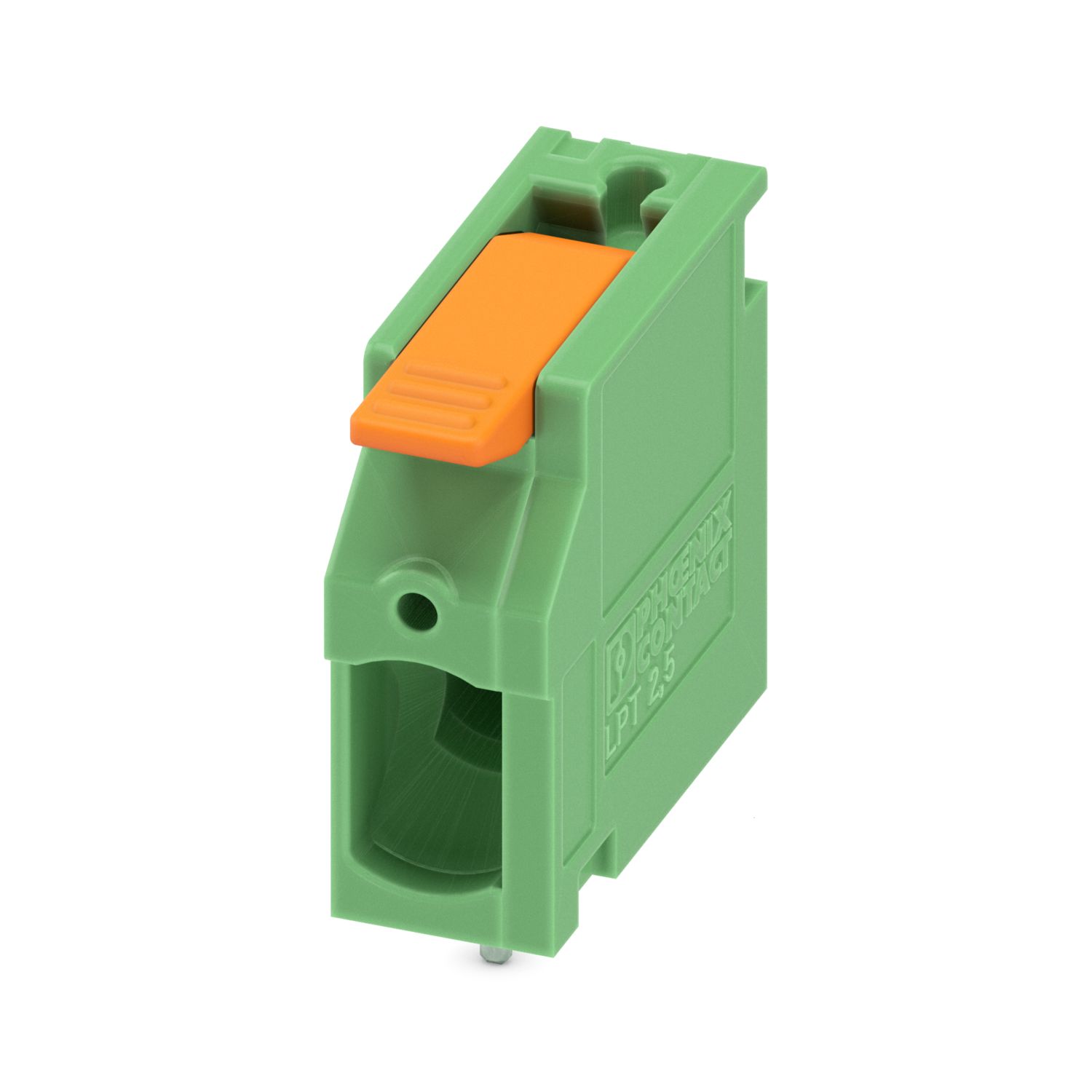

LPT 2,5/ 1-5,0 - Borne de placa de circuito impresso

1190296

Borne de placa de circuito impresso, corrente nominal: 24 A, tensão de teste (III/2): 400 V, bitola nominal: 2,5 mm², quantidade de potenciais: 1, número de linhas: 1, número de polos por linha: 1, família de artigos: LPT 2,5/, passo: 5 mm, tipo de conexão: Conexão push-in de alavanca, montagem: Solda por onda, sentido de conexão condutor/platina: 0 °, cor: verde, Layout de pinos: Pinagem linear, Comprimento de pino [P]: 3,5 mm, tipo de embalagem: embalado em caixa de cartão

Detalhes do produto

Tipo de produto	Borne de placa de circuito impresso
Família de produtos	LPT 2,5/
Linha de produtos	COMBICON Terminals M
Número de pólos	1
Passo	5 mm
Número de conexões	1
Número de linhas	1
Quantidade de potenciais	1
Layout de pinos	Pinagem linear

Propriedades
Corrente nominal I_N	24 A
Tensão U_N	400 V
Tensão de dimensionamento (III/3)	320 V
Tensão de teste (III/3)	4 kV
Tensão de teste (III / 2)	400 V
Tensão de teste (III/2)	4 kV
Tensão de dimensionamento (II/2)	630 V
Tensão de teste (II/2)	4 kV

Tecnologia de conexão
Bitola nominal	2,5 mm²
Conexão de condutores
Tipo de conexão	Conexão push-in de alavanca
Bitola do condutor, fixa	0,2 mm² ... 4 mm² (Conexão de condutor com ponto de prensagem aberto)
	0,5 mm² ... 4 mm² (Conexão push-in)
Bitola do condutor, flexível	0,2 mm² ... 4 mm²
Bitola do condutor AWG	24 ... 12
Bitola do condutor flexível com terminal tubular sem capa isolante	0,25 mm² ... 2,5 mm² (Conexão de condutor com ponto de prensagem aberto)
	1,5 mm² ... 2,5 mm² (Conexão push-in)
Bitola do condutor flexível com terminal tubular com capa isolante	0,25 mm² ... 2,5 mm² (Conexão de condutor com ponto de prensagem aberto)
	0,5 mm² ... 2,5 mm² (Conexão push-in)
2 condutores com a mesma bitola flexíveis com terminal tubular TWIN com luva de plástico	0,5 mm² ... 1,5 mm²
Comprimento de decapagem	10 mm ... 12 mm

Tipo de montagem	Solda por onda
Layout de pinos	Pinagem linear

Dados de material - contato
Nota	Conforme WEEE/RoHS, sem filamentos conforme IEC 60068-2-82/JEDEC JESD 201
Material de contato	Liga de Cu
Condições da superfície	estanhado galvanicamente
Superfície metálica do ponto de prensagem (camada de cobertura)	Estanho (10 - 16 µm Sn)
Superfície metálica da área de solda (camada de cobertura)	Estanho (10 - 16 µm Sn)
Dados de material - caixa
Cor (Caixa)	verde (6021)
Material isolante	PA
Grupo de material isolante	I
CTI conforme IEC 60112	600
Classe de inflamabilidade conforme UL 94	V0
Índice de inflamabilidade ao fio incandescente GWFI conforme EN 60695-2-12	850
Temperatura de ignição ao fio incandescente GWIT conforme EN 60695-2-13	775
Temperatura do ensaio de pressão esférica conforme EN 60695-10-2	125 °C
Dados de material - elemento de comutação
Cor (Elemento de acionamento)	laranja (2003)
Material isolante	PA GF
Grupo de material isolante	I
CTI conforme IEC 60112	600
Classe de inflamabilidade conforme UL 94	V0

Instrução para funcionamento	O borne de placa de circuito impresso de um polo pode ser aplicado para tensões até 1500 V (DC) e 1000 V (AC). Aqui deve ser observada a respectiva norma de equipamentos e as distâncias de isolamento e fuga correspondentes requeridas após a instalação

Desenho de medidas
Passo	5 mm
Largura [w]	6,5 mm
Altura [h]	20,14 mm
Comprimento [l]	17,8 mm
Altura de montagem	16,64 mm
Comprimento do pino de solda [P]	3,5 mm
Medidas do pino	0,84 x 0,7 mm
Design de placa de circuito impresso
Diâmetro do furo de sondagem	1,3 mm

Teste de danos dos condutores e afrouxamento
Especificação de teste	DIN EN 60999-1 (VDE 0609-1):2000-12
Resultado	Aprovado no teste
Teste de tração
Especificação de teste	DIN EN 60999-1 (VDE 0609-1):2000-12
Bitola de condutor/tipo de condutor/força de tração valor de referência/valor real	0,2 mm² / rígido / > 10 N
	0,2 mm² / flexível / > 10 N
	4 mm² / rígido / > 60 N
	4 mm² / flexível / > 60 N
	0,5 mm² / rígido / > 20 N

Teste de elevação de temperatura
Especificação de teste	DIN EN IEC 60947-7-4 (VDE 0611-7-4):2019-10
Demanda Teste de elevação de temperatura	A soma da temperatura ambiente e do aquecimento dos bornes de conexão da placa de circuito impresso não pode ultrapassar a temperatura limite superior.
Resistência de corrente de curto prazo
Especificação de teste	DIN EN IEC 60947-7-4 (VDE 0611-7-4):2019-10
Resistência de isolamento
Especificação de teste	DIN EN 60512-3-1:2003-01
Resistência de isolamento de polos adjacentes	> 5 MΩ
Distâncias de isolamento e fuga \|
Especificação de teste	DIN EN IEC 60947-7-4 (VDE 0611-7-4):2019-10
Grupo de material isolante	I
Tensão de isolamento nominal (III/3)	320 V
Tensão de impulso nominal (III/3)	4 kV
valor mínimo da distância de isolamento - campo heterogêneo (III/3)	3 mm
valor mínimo da distância de fuga (III/3)	4 mm
Tensão de isolamento nominal (III/2)	400 V
Tensão de impulso nominal (III/2)	4 kV
valor mínimo da distância de isolamento - campo heterogêneo (III/2)	3 mm
valor mínimo da distância de fuga (III/2)	3 mm
Tensão de isolamento nominal (II/2)	630 V
Tensão de impulso nominal (II/2)	4 kV
valor mínimo da distância de isolamento - campo heterogêneo (II/2)	3 mm
valor mínimo da distância de fuga (II/2)	3,2 mm

Teste de vibração
Especificação de teste	DIN EN 60068-2-6 (VDE 0468-2-6):2008-10
Frequência	10 - 150 - 10 Hz
Velocidade Sweep	1 oitava/min
Amplitude	0,35 mm (10 Hz ... 60,1 Hz)
Aceleração	50 m/s² (60,1 Hz ... 150 Hz)
Duração do teste por eixo	2,5 h
Sentidos de teste	Eixo X, Y e Z
Teste de fio incandescente
Especificação de teste	DIN EN 60695-2-10 (VDE 0471-2-10):2014-04
Temperatura	850 °C
Período de exposição	5 s
Envelhecimento
Especificação de teste	DIN EN IEC 60947-7-4 (VDE 0611-7-4):2019-10
Condições ambientais

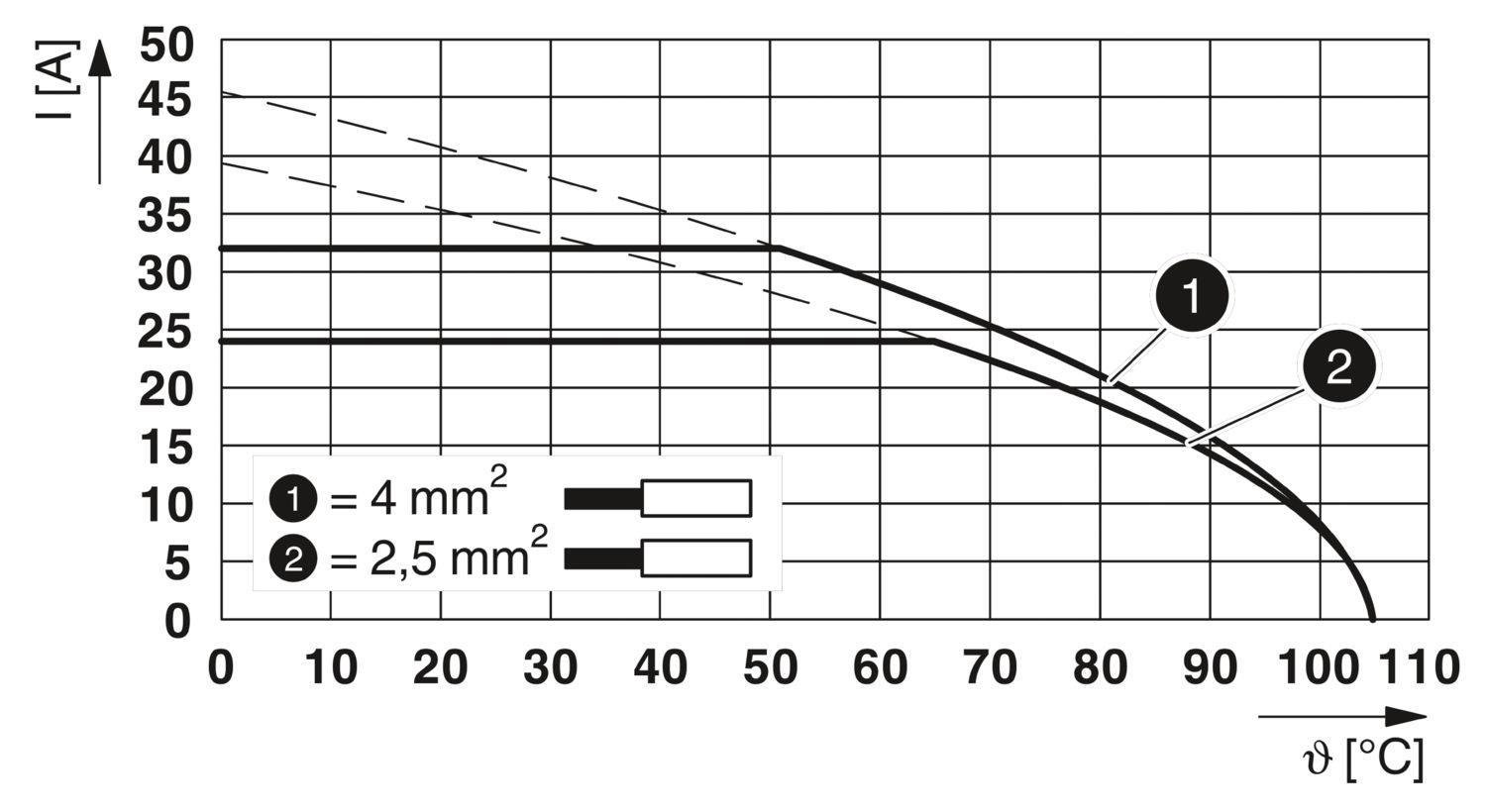

Temperatura ambiente (operação)	-40 °C ... 105 °C (Dependendo da curva de capacidade de condução de corrente/curva de redução de carga)
Temperatura ambiente (armazenamento/transporte)	-40 °C ... 70 °C
Umidade relativa do ar (armazenamento/transporte)	30 % ... 70 %
Temperatura ambiente (montagem)	-5 °C ... 100 °C

Tipo de embalagem	embalado em caixa de cartão

Dados comerciais

Código	1190296
Unidades por embalagem	100 Unidade
Quantidade mínima de pedido	100 Unidade
Chave comercial	AAMT
Chave de produto	AAMTAA
GTIN	4063151239343
Peso por unidade (inclusive embalagem)	2,085 g
Peso por unidade (exclusive embalagem)	2,262 g
País de origem	PL

Classificações

Certificações

Approval Specification Data
	Tensão nominal U_N	Corrente nominal I_N	Bitola AWG
Usegroup F
	320 V	20 A	24 - 12
Usegroup G
	300 V	10 A	24 - 12

Approval Specification Data
	Tensão nominal U_N	Corrente nominal I_N	Bitola AWG
Usegroup B
	300 V	20 A	24 - 12
Usegroup D
	300 V	10 A	24 - 12

Approval Specification Data
	Tensão nominal U_N	Corrente nominal I_N	Bitola AWG	Bitola mm²
Padrão	400 V	24 A		0,2 - 2,5
Alternativa 1	400 V	32 A		0,2 - 4

Environmental product compliance

Produtos compatíveis

Acessórios

Suas vantagens

O princípio de alavanca sem ferramenta permite a conexão e desconexão rápida de condutores com/sem terminal tubular

As posições da alavanca inequívocas fornecem uma resposta confiável através do espaço de aperto aberto ou fechado

A força de contato definida garante um contato estável a longo prazo

Conexão push-in rápida com alavanca fechada

Operação intuitiva por meio de alavancas de acionamento de cores contrastantes

PHOENIX CONTACT Ind. Com. Ltda.

Avenida das Nações Unidas, 11.541, 19º andar - Brooklin Paulista - CEP: 04578-000 - São Paulo/SP

Faça uma pergunta. +55 11 3871-6400 (PABX) vendas@phoenixcontact.com.br

EU RoHS
Cumpre os requisitos segundo a diretiva RoHS	Sim (Sem regras de exceção)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Nenhuma substância perigosa acima dos valores-limite
EU REACH SVHC
Nota sobre as substâncias candidatas do REACH (n.º CAS)	Nenhuma substância com uma concentração em massa superior a 0,1%
EF3.0 Mudanças climáticas
CO2e kg	0,075 kg CO2e
