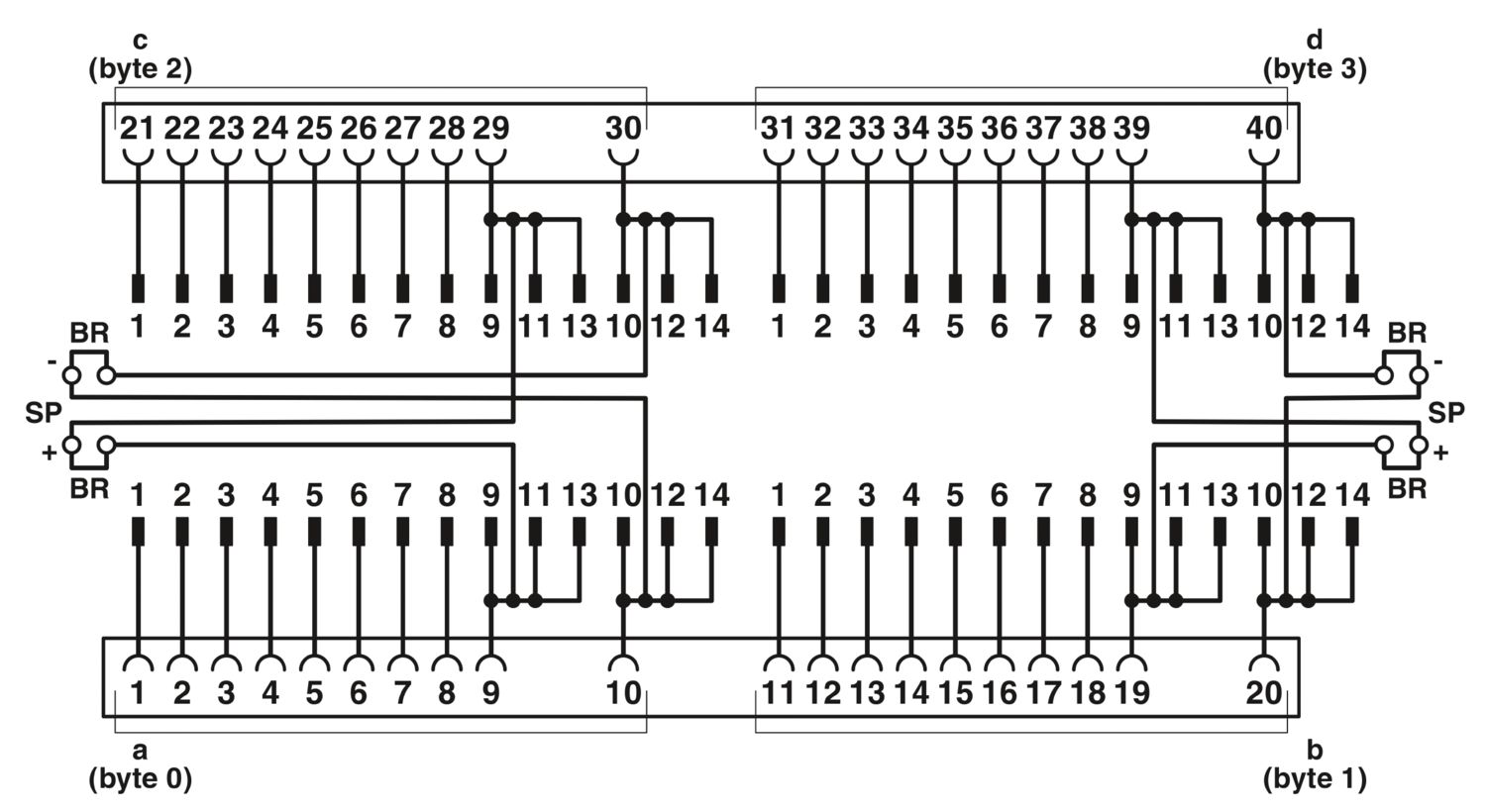

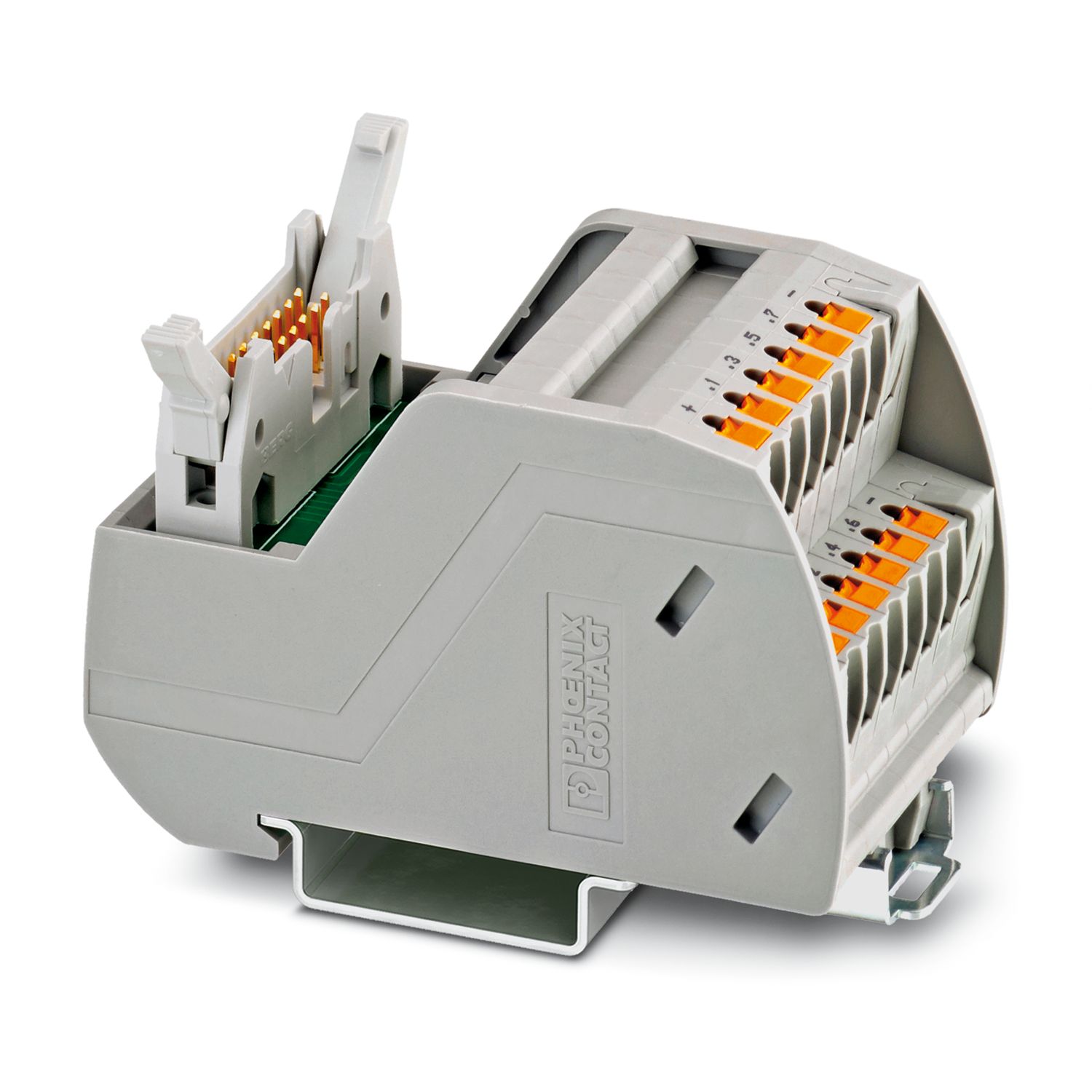

Adaptador frontal VARIOFACE, com conexão a parafuso, para módulos digitais de 35 mm do SIMATIC® S7-1500, para ligação de 4x 8 ou 2x 8 canais.
Detalhes do produto
Tipo de produto
Adaptador frontal
Propriedades de isolamento
Categoria de sobretensão
II
Grau de impurezas
2
Tensão operacional (DC)
≤ 50 V DC
Tipo de operação nominal
100 % ED
Corrente (por caminho)
≤ 1 A
Corrente (Corrente total por byte)
≤ 3 A (Na alimentação via módulo)
Corrente (Corrente total)
≤ 12 A (com alimentação pelo adaptador frontal)
Tensão de teste
0,5 kV
Controlador compatível SIEMENS S7-1500
Placa I/O adequada
6ES7521-1BH00-0AB0
6ES7521-1BH50-0AA0
6ES7521-1BL00-0AB0
6ES7522-1BH00-0AB0
6ES7522-1BH01-0AB0
6ES7522-1BL00-0AB0
6ES7522-1BL01-0AB0
Nível de campo
Tipo de conexão
Régua de pinos IDC/FLK
Número de conexões
4
Número de pólos
14
Passo
2,54 mm
Nível de campo
Tipo de conexão
Régua de pinos IDC/FLK
Número de conexões
2
Número de pólos
14
Passo
2,54 mm
Alimentação
Tipo de conexão
Conexão a parafuso
Comprimento de decapagem
10 mm
Bitola do condutor, fixa
0,25 mm² ... 1,5 mm² (com terminal tubular)
0,5 mm² ... 2,5 mm² (sem terminal tubular)
Bitola do condutor, flexível
0,25 mm² ... 1,5 mm² (com terminal tubular)
0,5 mm² ... 2,5 mm² (sem terminal tubular)
Torque de aperto
0,4 Nm
Dimensões dos artigos
Largura
29,8 mm
Altura
130,4 mm
Profundidade
46 mm
Condições ambientais
Grau de proteção
IP20
Temperatura ambiente (funcionamento)
-25 °C ... 60 °C
Temperatura ambiente (armazenamento/transporte)
-40 °C ... 70 °C
Normas / Determinações
IEC 61131-2
Instrução para funcionamento
Para o uso pretendido, as especificações da diretriz de instalação (veja Downloads) devem ser observadas. Para aplicações ou uso com produtos de terceiros, as especificações, indicações de segurança e alertas do respectivo fabricante terceiro também têm que ser observados.
Código
2907381
Unidades por embalagem
1 Unidade
Chave comercial
DK23
Chave de produto
DK231S
Página de catálogo
Página 492 (C-5-2019)
GTIN
4055626256511
Peso por unidade (inclusive embalagem)
108,77 g
Peso por unidade (exclusive embalagem)
108,77 g
País de origem
RO
ECLASS
ECLASS-13.0
27242292
ETIM
ETIM 9.0
EC002584
UNSPSC
UNSPSC 21.0
32151600
EAC
ID de certificação: RU C-DE.A*30.B00767
UL registrado
ID de certificação: E238705
cUL Listed
ID de certificação: E238705
EU RoHS
Cumpre os requisitos segundo a diretiva RoHS
Sim
(Sem regras de exceção)
China RoHS
Environment friendly use period (EFUP)
EFUP-50
Uma lista de declaração conforme a RoHS da China relativa a artigos encontra-se na área de downloads do respectivo artigo, em "Declaração do fabricante". Para todos os artigos com EFUP-E não é emitida nem necessária uma tabela de declaração conforme a RoHS da China.
EU REACH SVHC
Nota sobre as substâncias candidatas do REACH (n.º CAS)
Nenhuma substância com uma concentração em massa superior a 0,1%
