O acoplador de bus acopla uma estação Inline ao bus remoto INTERBUS e disponibiliza as tensões de alimentação para os módulos analógicos conectados.

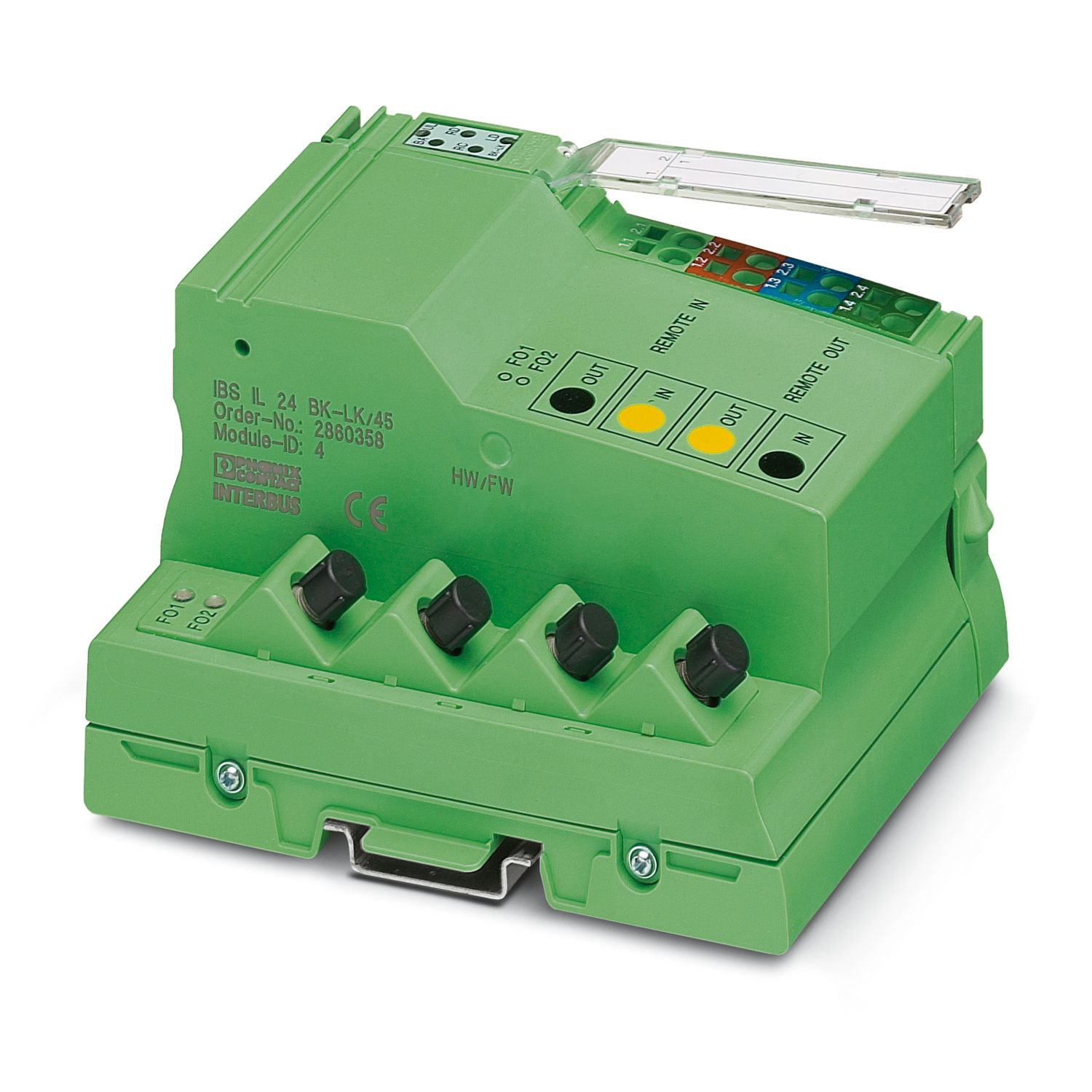

IBS IL 24 BK-LK/45-2MBD-PAC
-
Acoplador de bus
2862220
Inline, Acoplador Bus, INTERBUS, Conector F-SMA, velocidade de transmissão no bus local: 2 MBit/s, grau de proteção: IP20, inclusive conector Inline e campo de identificação
Detalhes do produto

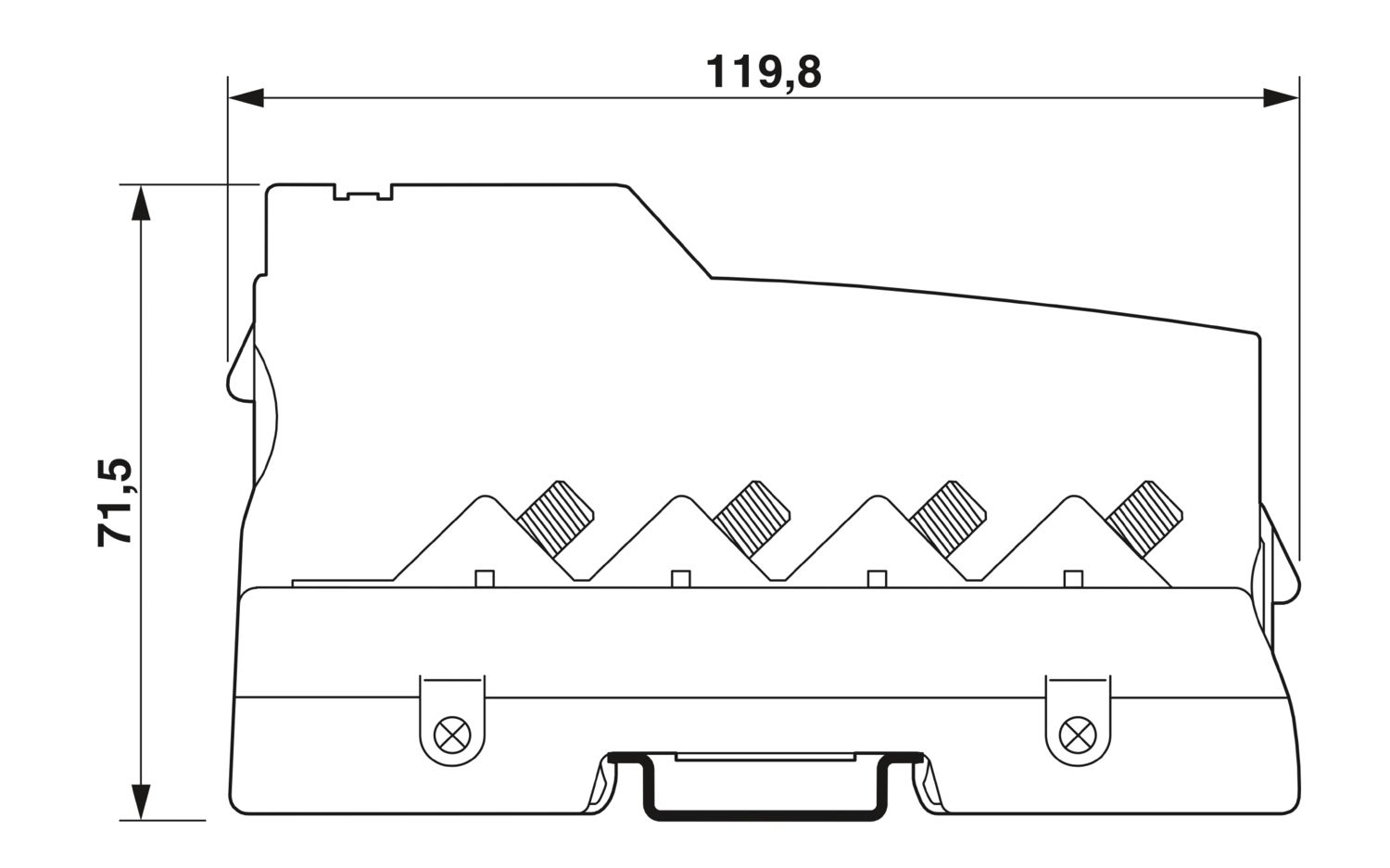

| Desenho de medidas |
|
| Largura | 85 mm |
| Altura | 119,8 mm |
| Profundidade | 71,5 mm |
| Cor | verde |
| INTERBUS | |
| Número de interfaces | 2 |
| Tipo de conexão | Conector F-SMA |
| Nota sobre o tipo de conexão | oblíquo |
| Velocidade de transmissão | 2 MBit/s |
| Tipo de conexão | Condutor de fibra óptica |
| Bus local Inline | |
| Número de interfaces | 1 |
| Tipo de conexão | Triagem de dados Inline |
| Velocidade de transmissão | 2 MBit/s |
| Limites do sistema | |
| Quantidade de módulos Inline conectáveis | 63 |
| Quantidade de participantes com canal de parâmetro | 62 |
| Número de terminais de derivação suportados com ramal de bus remoto | máx. 15 |
| Módulo | |
| Código ID (dec) | 04 |
| Código identificação (hex) | 04 |
| Código de comprimento (hex) | 00 |
| Código de comprimento (dec) | 00 |
| Canal de dados do processo | 0 Bit |
| Área de endereçamento de entrada | 0 Byte |
| Área de endereçamento de saída | 0 Byte |
| Tamanho do registro | 0 Bit |
| Tipo de produto | Componentes E/S |
| Família de produtos | Inline |
| Formato | modular |
| Escopo de fornecimento | inclusive conector Inline e campo de identificação |
| Ligação de proteção | Proteção contra inversão de polaridade |

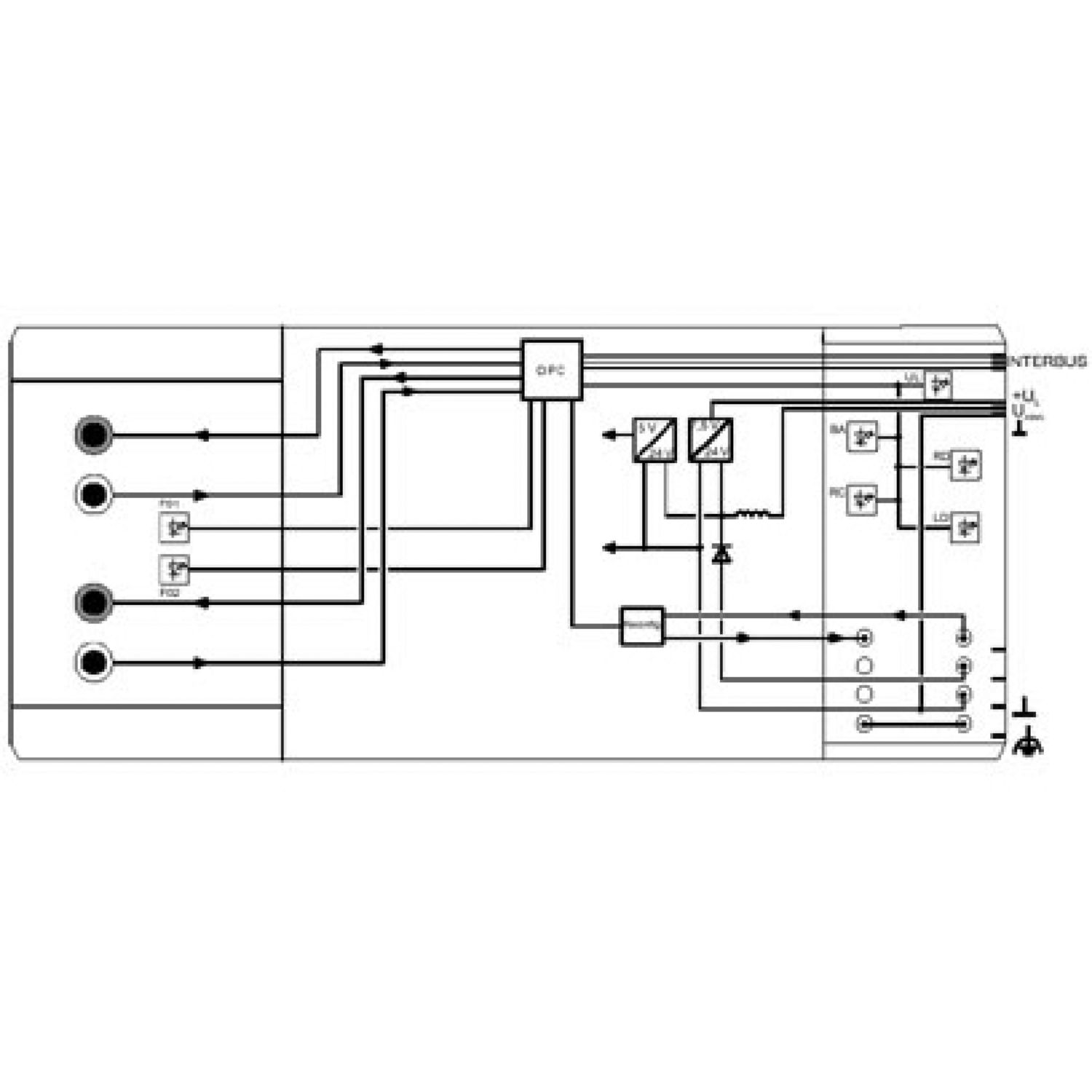

| Potenciais: Alimentação do acoplador de bus UBK; a partir da alimentação do acoplador de bus são geradas a alimentação lógica UL (7,5 V) e a alimentação analógica UANA (24 V). | |

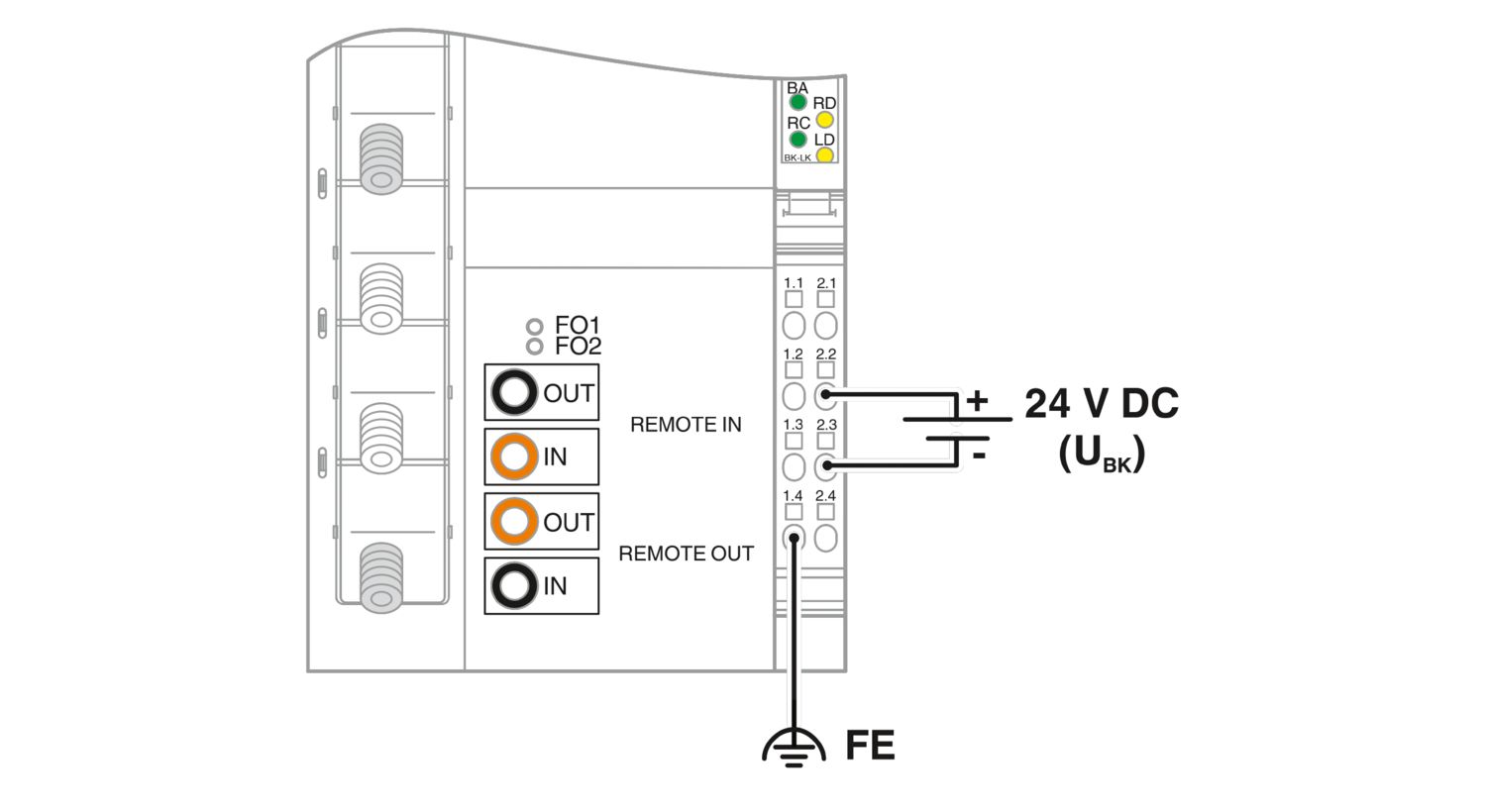

| Tensão de alimentação | 24 V DC (através do conector Inline) |
| Faixa de tensão de alimentação | 19,2 V DC ... 30 V DC (Inclusive todas as tolerâncias, inclusive rypple) |
| Consumo de corrente | máx. 1,25 A (com quantidade máxima de bornes E/S conectados) |
| típ. 90 mA (sem módulos de I/O Inline conectados) | |
| Potenciais: Alimentação da lógica (UL) | |
| Tensão de alimentação | 7,5 V DC ±5 % |
| Potenciais: Alimentação dos módulos analógicos (UANA) | |
| Tensão de alimentação | 24 V DC |
| Faixa de tensão de alimentação | 19,2 V DC ... 30 V DC (Inclusive todas as tolerâncias, inclusive rypple) |
| Isolamento galvânico/isolamento das faixas de tensão | |
| Tensão de teste: Alimentação lógica de 7,5 V, alimentação analógica de 24 V, alimentação do acoplador de bus de 24 V/terra funcional | 500 V AC, 50 Hz, 1 min |
| Tecnologia de conexão | |
| Denominação conexão | Conector de encaixe Inline |
| Conexão de condutores | |
| Tipo de conexão | Conexão à mola |
| Bitola do condutor, fixa | 0,09 mm² ... 1,5 mm² |
| Bitola de condutor flexível | 0,09 mm² ... 1,5 mm² |
| Bitola do condutor AWG | 28 ... 16 |
| Comprimento de decapagem | 8 mm |
| Conector de encaixe Inline | |
| Tipo de conexão | Conexão à mola |
| Bitola do condutor, rígida | 0,09 mm² ... 1,5 mm² |
| Bitola do condutor, flexível | 0,09 mm² ... 1,5 mm² |
| Bitola do condutor AWG | 28 ... 16 |
| Comprimento de decapagem | 8 mm |
| Condições ambientais | |
| Temperatura ambiente (funcionamento) | -25 °C ... 55 °C |
| Grau de proteção | IP20 |
| Pressão do ar (funcionamento) | 80 kPa ... 106 kPa (até 3000 m acima do nível do mar) |
| Pressão de ar (armazenamento/transporte) | 70 kPa ... 106 kPa (até 3000 m acima do nível do mar) |
| Temperatura ambiente (armazenamento/transporte) | -25 °C ... 85 °C |
| Umidade do ar admissível (funcionamento) | 75 % ... 85 % |
| Umidade do ar admissível (armazenamento/transporte) | 75 % ... 85 % |
| Tipo de montagem | Montagem em trilho de fixação |
