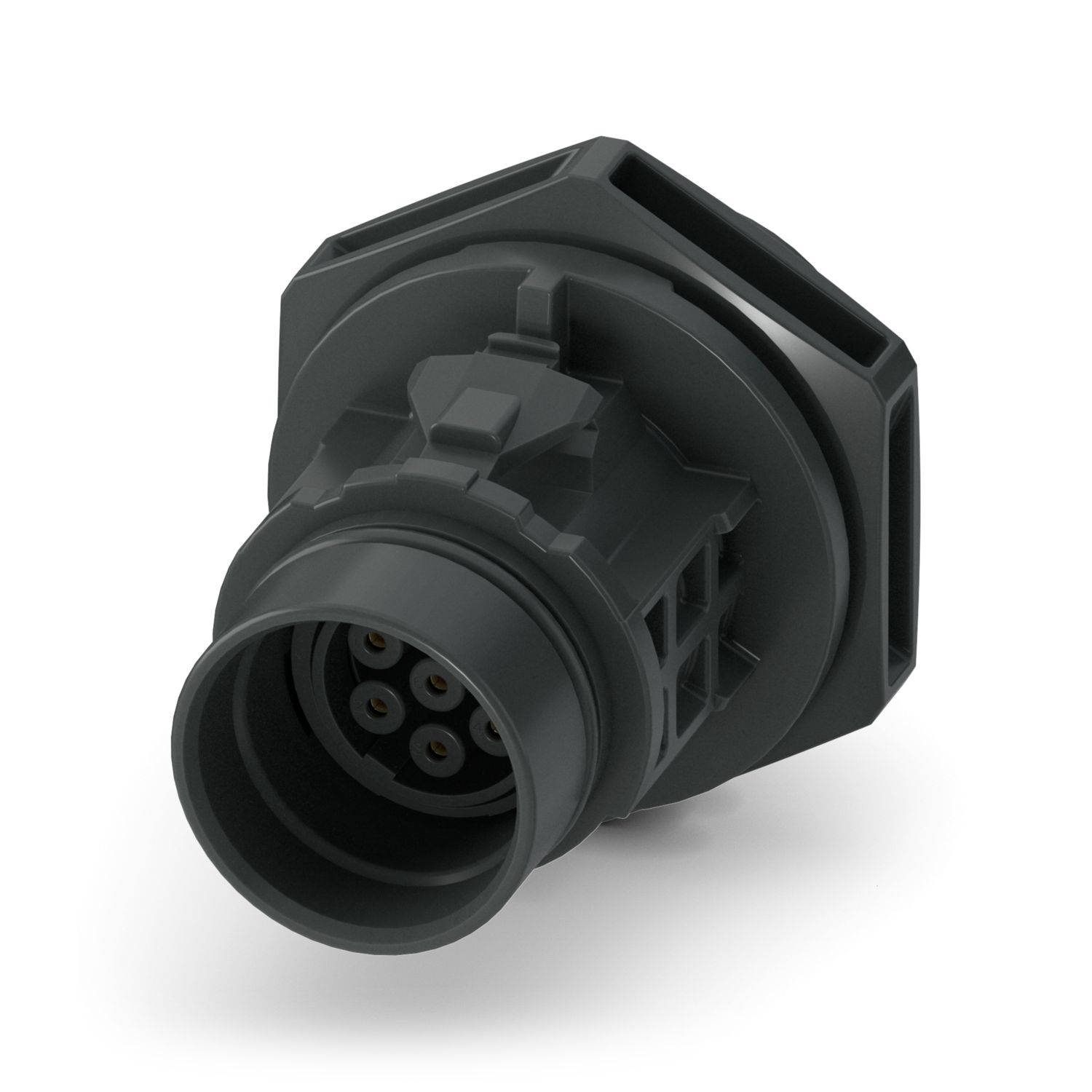

Connettore per apparecchi anteriore, Serie di prodotti: PRC 20, tipo: diritto, colore: nero, numero poli: 7, sezione del conduttore min.: 0,75 mm2, sezione del conduttore max.: 1 mm2, tensione di dimensionamento: Dreiphasig 630 V AC, corrente nominale: 8,5 A, Tipo di connessione: Connessione a crimpare, Tipo di connessione del contatto: Femmina, diametro cavo min.: 6 mm, diametro cavo max.: 14 mm, Possibilità di impostazione per lo sbloccaggio: 1 con un utensile o 2 a mano
| Istruzioni per l’ordine: | Possibilità di impostazione per lo sbloccaggio: 1 con un utensile o 2 a mano |
| Nota per l'utilizzo | Le note per il montaggio sono descritte nelle istruzioni di installazione |
| Tipo di prodotto | Passaparete |
| Famiglia di prodotti | PRC 20 |
| Tipo | diritto |
| Numero di poli | 7 |
| Piano d'inserimento | 6+PE |
| Codifica | M17 6+PE |
| Caratteristiche di isolamento | |
| Classe di protezione | II (isolamento doppio o rinforzato) |
| Disegno quotato |
|
| Larghezza | 34 mm |
| Altezza | 38,4 mm |
| Lunghezza | 47,9 mm |
| Tensione nominale ATD | Dreiphasig 630 V AC (III/2,00) a norma IEC 61984 |
| 500 V DC (III/2,00) a norma IEC 61984 | |
| Corrente nominale | 8,5 A (con sezione del conduttore di 1 mm² a norma IEC 61984) |
| 8 A (con sezione del conduttore di 0,75 mm² a norma IEC 61984) |
| Dati meccanici | |
| Cicli di manovra | 100 |
| Colore (Custodia) | nero (RAL 9005) |
| Diametro esterno conduttore | 6 mm ... 14 mm |
| Conduttore singolo, sezione trasversale | 0,75 mm² 1 mm² |
| Assenza di alogeni | sì (secondo IEC 61249-2-21:2003- 11 Cl.3.1) |
| Tipo di montaggio | Montaggio anteriore |
| Tipo di filettatura | M25 x 1,5 (DIN EN 60423) |
| Condizioni ambientali | |
| Grado di protezione | IP66 |
| IP66 (2 m / 2 h) | |
| IP69 | |
| Categoria d'urto | IK08 (-25°C) |
| Temperatura ambiente (esercizio) | -40 °C ... 85 °C (tenere conto del derating) |
| Temperatura ambiente (stoccaggio/trasporto) | -10 °C ... 50 °C |
| Temperatura ambiente (montaggio) | -5 °C ... 50 °C |
| Norme/disposizioni | IEC 61984:2008 |
| Tensione nominale UN | Corrente nominale IN | Sezione AWG | Sezione mm2 | |
|---|---|---|---|---|
| 600 V | 7 A | 18 - 18 |
| Tensione nominale UN | Corrente nominale IN | Sezione AWG | Sezione mm2 | |
|---|---|---|---|---|
| 600 V | 7 A | 18 - 18 |
