PTME 6 HV BU - Bloc de jonction de sectionnement pour essais - 3035695

Informations détaillées concernant le produit

Caractéristiques techniques

Propriétés du produit

Type de produit	Bloc de jonction de sectionnement pour essais
Nombre de connexions	2
Nombre de rangées	1
Potentiels	1
Propriétés d'isolation
Catégorie de surtension	III
Degré de pollution	3

Propriétés électriques

Tension de tenue aux chocs assignée	8 kV
Puissance dissipée maximale en condition nominale	1,31 W

Caractéristiques de raccordement

Nombre de raccordements par étage	2
Section nominale	6 mm²
1er étage
Longueur à dénuder	12 mm
Gabarit	A5
Connexion selon la norme	CEI 60947-7-1
Section de conducteur rigide	0,5 mm² ... 10 mm²
Section du conducteur AWG	20 ... 8 (conversion selon CEI)
Section de conducteur souple	0,5 mm² ... 6 mm²
Section de conducteur souple [AWG]	20 ... 10 (conversion selon CEI)
Section de conducteur flexible (embout sans douille en plastique)	0,5 mm² ... 6 mm²
Section de conducteur flexible (embout avec douille en plastique)	0,5 mm² ... 6 mm²
Section de conducteur souple (2 conducteurs de même section avec embout TWIN et douille en plastique)	0,5 mm² ... 1,5 mm²
2 conducteurs souples de même section avec embout TWIN et douille en plastique	0,5 mm² ... 1,5 mm²
Int. nom.	30 A
Courant de charge maximal	30 A (pour section de conducteur 10 mm²)
Tension nominale	1000 V
Section nominale	6 mm²
1er étage Section de raccordement par enfichage direct
Section de conducteur rigide	1 mm² ... 10 mm²
Section de conducteur flexible (embout sans douille en plastique)	1 mm² ... 6 mm²
Section de conducteur flexible (embout avec douille en plastique)	1 mm² ... 6 mm²

Dimensions

Largeur	8,2 mm
Largeur de couvercle	2,2 mm
Hauteur	100,8 mm
Profondeur	49 mm
Profondeur sur NS 35/7,5	49,6 mm
Profondeur sur NS 35/15	57,1 mm

Indications sur les matériaux

Couleur	bleu (RAL 5015)
Classe d'inflammabilité selon UL 94	V0
Groupe d'isolant	I
Matériau isolant	PA
Utilisation d'un isolant statique au froid	-60 °C
Indice de température matériau isolant (DIN EN 60216-1 (VDE 0304-21))	130 °C
Indice relatif température matériau isolant (Elec. ; UL 746 B)	130 °C
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22	HL 1 - HL 3
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23	HL 1 - HL 3
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24	HL 1 - HL 3
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R26	HL 1 - HL 3
Émission de chaleur calorimétrique NFPA 130 (ASTM E 1354)	28 MJ/kg
Inflammabilité en surface NFPA 130 (ASTM E 162)	réussi
Densité de gaz de combustion optique spécifique NFPA 130 (ASTM E 662)	réussi
Toxicité des gaz de combustion NFPA 130 (SMP 800C)	réussi

Contrôles électriques

Essai de tension de choc
Tension témoin valeur de consigne	9,8 kV
Résultat	Essai réussi
Essai d'échauffement
Exigence contrôle de l'échauffement	Augmentation de température ≤ 45 K
Résultat	Essai réussi
Résistance aux courants de courte durée 4 mm²	0,48 kA
Résistance aux courants de courte durée 6 mm²	0,5 kA
Résultat	Essai réussi
Rigidité diélectrique à fréquence industrielle
Tension témoin valeur de consigne	2,2 kV
Résultat	Essai réussi

Propriétés mécaniques

Caractéristiques mécaniques
Paroi latérale ouverte	oui

Contrôles mécaniques

Résistance mécanique
Résultat	Essai réussi
Fixation sur le support
Profilé/support de fixation	NS 35
Force d'essai, valeur de consigne	5 N
Résultat	Essai réussi
Recherche de dommages et de desserrage des conducteurs
Section de conducteur/poids	0,5 mm²/0,3 kg
	6 mm²/1,4 kg
	10 mm²/2 kg
Résultat	Essai réussi

Conditions environnementales et de durée de vie

Vieillissement
Cycles de température	192
Résultat	Essai réussi
Essai au brûleur à aiguille
Temps d'action	30 s
Résultat	Essai réussi
Oscillations/grésillements sur bande large
Spécification de contrôle	DIN EN 50155 (VDE 0115-200):2008-03
Spectre	Essai de durée de vie catégorie 1, classe B, sur coffret du véhicule
Fréquence	f₁ = 5 Hz jusqu'à f₂ = 150 Hz
Niveau ASD	1,857 (m/s²)²/Hz
Accélération	0,8g
Durée de contrôle par axe	5 h
Sens du contrôle	Axes X, Y et Z
Résultat	Essai réussi
Chocs
Spécification de contrôle	DIN EN 50155 (VDE 0115-200):2008-03
Forme de choc	Semi-sinusoïdal
Accélération	5g
Durée des chocs	30 ms
Nombre de chocs dans chaque sens	3
Sens du contrôle	Axes X, Y et Z (pos. et nég.)
Résultat	Essai réussi
Conditions ambiantes
Température ambiante (fonctionnement)	-60 °C ... 110 °C (Plage de température de service, auto-échauffement compris, température de service max. à court terme, voir RTI Elec.)
Température ambiante (stockage/transport)	-25 °C ... 60 °C (pour une période limitée, pas plus de 24 h, de -60 °C °C à +70 °C)
Température ambiante (montage)	-5 °C ... 70 °C
Température ambiante (confirmation)	-5 °C ... 70 °C
Humidité de l'air admissible (fonctionnement)	20 % ... 90 %
Humidité de l'air admissible (stockage/transport)	30 % ... 70 %

Normes et spécifications

Connexion selon la norme	CEI 60947-7-1

Montage

Type de montage	NS 35/15
	NS 35/7,5

Données commerciales

Référence	3035695
Conditionnement	50 Unité(s)
Commande minimum	50 Unité(s)
Clé de vente	BE2233
Product key	BE2233
Page catalogue	Page 116 (C-1-2019)
GTIN	4046356644839
Poids par pièce (emballage compris)	26,831 g
Poids par pièce (hors emballage)	26,83 g
Numéro du tarif douanier	85369010
Pays d'origine	PL

Classifications

Homologations

Approval Specification Data
	Tension nominale U_N	Intensité nominale I_N	Section AWG	Section mm²
Conducteurs souples uniquement	1000 V	30 A		0,5 - 6
Conducteurs rigides uniquement	1000 V	30 A		0,5 - 10

Conformité environnementale

China RoHS
Environment friendly use period (EFUP)	EFUP-E Aucune substance dangereuse au-dessus des valeurs limites
EU REACH SVHC
Indication de substance soumise à autorisation REACH (n° CAS)	Aucun substance na un taux pondéral supérieur à 0,1 %

Alimentation, charge et protection

Automatisation

Commutation, mesure et surveillance

Connecter

Repérage, montage et installation

PTME 6 HV BU - Bloc de jonction de sectionnement pour essais

3035695

Informations détaillées concernant le produit

ECLASS

ETIM

UNSPSC

IECEE CB Scheme

EAC

KEMA-KEUR

cULus Recognized

cULus Recognized

EAC

Produits compatibles

Alimentation, charge et protection

Automatisation

Commutation, mesure et surveillance

Connecter

Repérage, montage et installation

PTME 6 HV BU - Bloc de jonction de sectionnement pour essais 3035695

Informations détaillées concernant le produit

ECLASS

ETIM

UNSPSC

Produits compatibles

FBS 2-8 - Pont enfichable 3030284

FBS 3-8 - Pont enfichable 3030297

FBS 4-8 - Pont enfichable 3030307

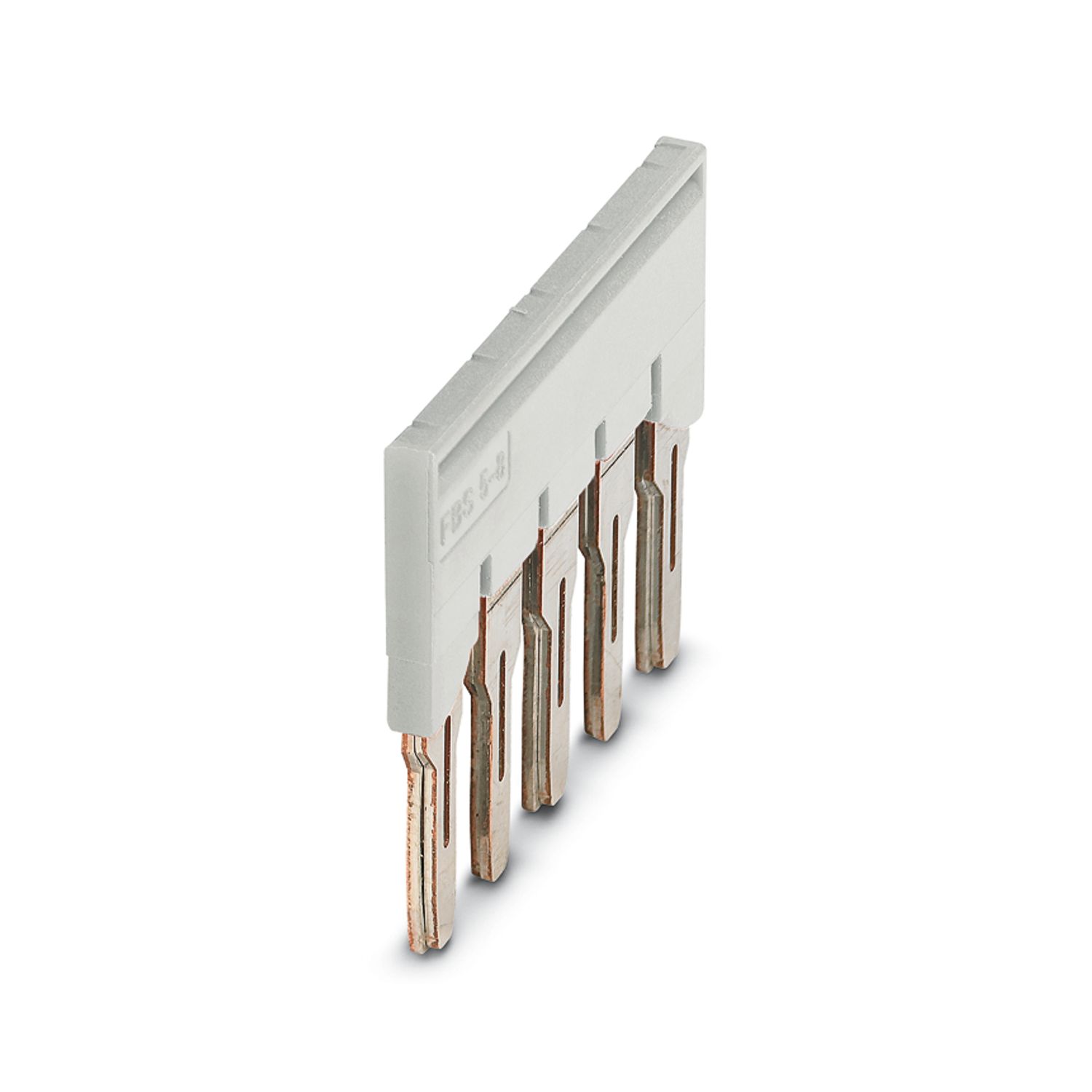

FBS 5-8 - Pont enfichable 3030310

FBS 10-8 - Pont enfichable 3030323

FBS 6-8 - Pont enfichable 3032470

FBS 1/3-8 - Pont enfichable 3032363

FBS 1/4-8 - Pont enfichable 3032376

FBS 1/3/5-8 - Pont enfichable 3032389

FBS 1/4/7/10-8 - Pont enfichable 3032402

FBS 1/5-8 - Pont enfichable 3032381

SB-ME 2-8 - Barre de pontage 3034468

SB-ME 3-8 - Barre de pontage 3032800

SB-ME 4-8 - Barre de pontage 3034484

SB-MER 2-8 - Barre de pontage 3000587

SB-MER 3-8 - Barre de pontage 3000588

SB-MER 4-8 - Barre de pontage 3000589

FBSRH 2-8 - Fiches de court-circuitage 3033802

FBSRH 3-8 - Fiches de court-circuitage 3033803

FBSRH 4-8 - Fiches de court-circuitage 3033804

FBSR 2-8 - Pont enfichable 3033808

FBSR 3-8 - Pont enfichable 3001597

FBSR 4-8 - Pont enfichable 3000585

FBSR 5-8 - Pont enfichable 3033809

FBSR 10-8 - Pont enfichable 3001599

FBSR 16-8 - Pont enfichable 3033816

FBSR 1/6/11/16-8 - Pont enfichable 3033820

FBSR 1/7/13/16-8 - Pont enfichable 3033821

FBSR 1/6/11/14-8 - Pont enfichable 3033822

FBS 2-8 CT - Pont enfichable 3033830

FBS 3-8 CT - Pont enfichable 3033831

FBS 4-8 CT - Pont enfichable 3033832

FBS 10-8 CT - Pont enfichable 3033833

FBS 2-8 BU - Pont enfichable 3032567

FBS 3-8 BU - Pont enfichable 3032570

FBS 4-8 BU - Pont enfichable 3032583

FBS 5-8 BU - Pont enfichable 3032596

FBS 6-8 BU - Pont enfichable 3032677

FBS 10-8 BU - Pont enfichable 3032606

FBS 2-8 GY - Pont enfichable 3032621

FBS 3-8 GY - Pont enfichable 3032622

FBS 4-8 GY - Pont enfichable 3032635

FBS 5-8 GY - Pont enfichable 3032648

FBS 6-8 GY - Pont enfichable 3032664

FBS 10-8 GY - Pont enfichable 3032651

D-DTME 6 - Flasque d'extrémité 3034426

CARRIER 35-8 - Séparateur 3034387

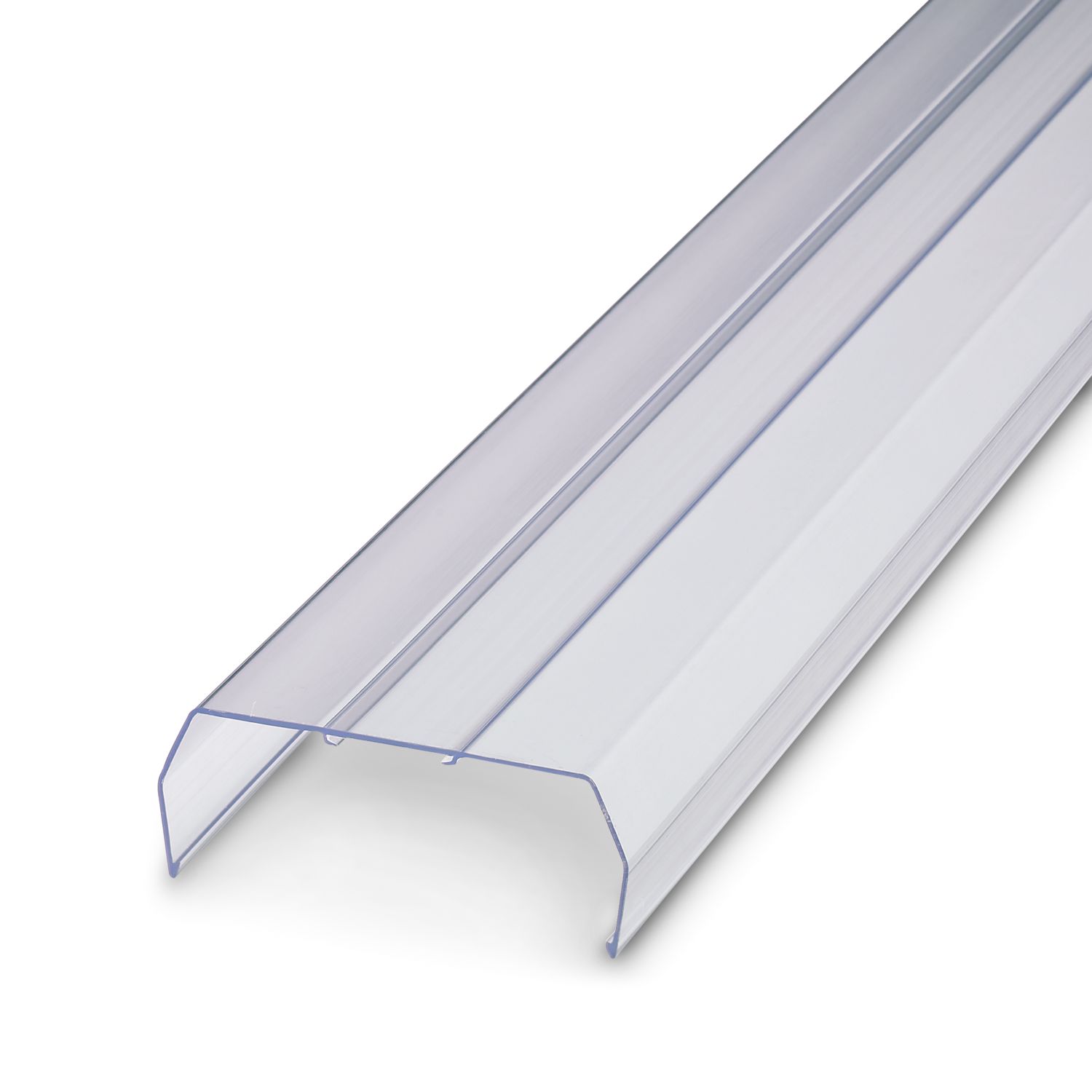

AP-ME METER - Profilé de recouvrement 3034361
