Les prises électriques et les interfaces de service vous offrent une grande flexibilité pour différentes applications. Les prises de courant et interfaces peuvent être utilisées dans un environnement industriel difficile. Elles conviennent aux armoires électriques, aux composants d'infrastructure et à divers appareils. Les prises de courant peuvent être fixées sur un rail DIN ou par montage direct.
Prise de courant, Modèle d'enfichage de type CF, type de raccordement: Raccordement vissé, coloris: gris, tension nominale: 250 V AC (50 Hz), intensité nominale: 16 A, pour montage sur profilé dans une interface de service ou pour montage direct, normes/prescriptions: VDE 0620-1, CEI 60884-1, Code du pays: Allemagne
Prise de courant, avec voyant, Modèle d'enfichage de type AB 15A, type de raccordement: Raccordement vissé, coloris: gris, tension nominale: 125 V AC (60 Hz), intensité nominale: 15 A, pour montage sur profilé dans une interface de service ou pour montage direct, normes/prescriptions: UL 508, IEC 60884-1, Code du pays: Etats-Unis, Canada
Prise de courant, Modèle d'enfichage de type CF, type de raccordement: Raccordement à ressort Push-in, coloris: gris, tension nominale: 250 V AC (50 Hz), intensité nominale: 16 A, pour montage sur profilé dans une interface de service ou pour montage direct, normes/prescriptions: VDE 0620-1, CEI 60884-1, Code du pays: Allemagne
Prise de courant, avec voyant, Modèle d'enfichage de type CF, type de raccordement: Raccordement vissé, coloris: gris, tension nominale: 250 V AC (50 Hz), intensité nominale: 16 A, pour montage sur profilé dans une interface de service ou pour montage direct, normes/prescriptions: VDE 0620-1, CEI 60884-1, Code du pays: Allemagne
Prise de courant, avec voyant, Modèle d'enfichage de type CF, type de raccordement: Raccordement à ressort Push-in, coloris: vert, tension nominale: 250 V AC (50 Hz), intensité nominale: 16 A, pour montage sur profilé dans une interface de service ou pour montage direct, normes/prescriptions: VDE 0620-1, IEC 60884-1, Code du pays: Allemagne
Prise de courant, pour les États-Unis et autres pays, Modèle d'enfichage de type AB 15A, type de raccordement: Raccordement à ressort Push-in, coloris: gris, tension nominale: 125 V AC (60 Hz), intensité nominale: 15 A, pour montage sur profilé dans une interface de service ou pour montage direct, normes/prescriptions: UL 508, Code du pays: Etats-Unis
Prise de courant, Modèle d'enfichage de type CF, type de raccordement: Raccordement vissé, coloris: jaune, tension nominale: 250 V AC (50 Hz), intensité nominale: 16 A, pour montage sur profilé dans une interface de service ou pour montage direct, normes/prescriptions: VDE 0620-1, Code du pays: Allemagne
Prise de courant, avec voyant, Modèle d'enfichage de type CF, type de raccordement: Raccordement vissé, coloris: jaune, tension nominale: 250 V AC (50 Hz), intensité nominale: 16 A, pour montage sur profilé dans une interface de service ou pour montage direct, normes/prescriptions: VDE 0620-1, IEC 60884-1, Code du pays: Allemagne
Prise de courant, avec protection étendue contre les contacts / obturateur, Modèle d'enfichage de type G, type de raccordement: Raccordement vissé, coloris: gris, tension nominale: 250 V AC (50 Hz), intensité nominale: 13 A, pour montage sur profilé dans une interface de service ou pour montage direct, normes/prescriptions: BS 1363-2, Code du pays: Grande-Bretagne
Prise de maintenance avec RJ45 (connecteur femelle/femelle), métal 8 pôles, raccordement CAT6A, avec capot de protection
Les prises électriques pour armoire électrique avec faces actives allemandes et américaines se distinguent par une interface USB-A et USB-C supplémentaire. Il est ainsi possible d'alimenter divers appareils. Pour le raccordement électrique, il est possible de choisir entre un raccordement Push-in et un raccordement vissé.

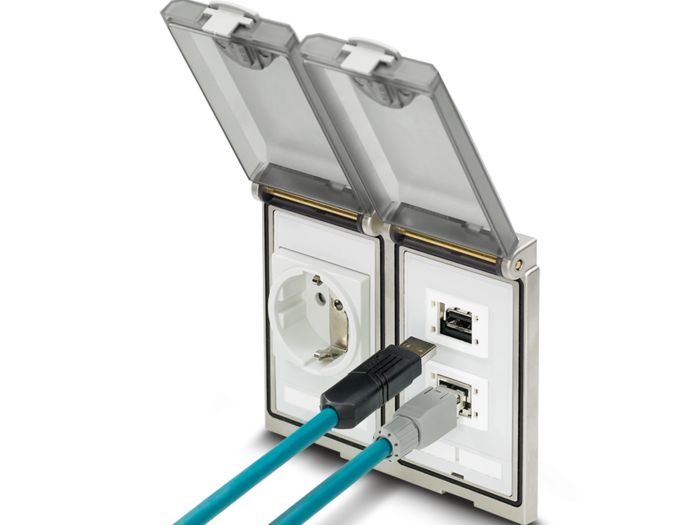

Interfaces de service
Les interfaces de service dans les armoires électriques améliorent l'efficacité et la sécurité des travaux de maintenance et de service. Le personnel spécialisé peut facilement accéder à l'électronique sans ouvrir l'armoire électrique. Une interruption de service est évitée. Les interfaces de service protégées minimisent en outre le risque d'erreur de manipulation et préservent l'intégrité du système.
Les plaques frontales pour données offrent de nombreuses possibilités de connexion dans un espace particulièrement réduit car les différents inserts de contact peuvent être combinés au choix. Les interfaces de service sont disponibles avec les inserts suivants :
Les cadres de montage robustes résistants aux températures élevées à indice de protection IP65 permettent une utilisation dans un environnement industriel difficile. La gamme de produits comprend des cadres métalliques et plastiques pour une ou deux plaques frontales.
Les prises de maintenance compactes sont particulièrement peu encombrantes et conviennent parfaitement pour l'accès aux données sur les petits coffrets électriques et appareils. Le montage des interfaces de données s'effectue dans un trou standard de 22 mm. Grâce à l'indice de protection IP65, l'installation est protégée de manière fiable contre l'eau et la poussière.
Prise de courant dans l'armoire électrique
Les prises électriques peuvent être utilisées au niveau international avec onze géométries de fiches différentes pour la fabrication d'armoires électriques ou de systèmes. Des fonctions supplémentaires, telles que les témoins à diode électroluminescente (LED), les fusibles, les interrupteurs ou les disjoncteurs de puissance, élargissent vos possibilités d'utilisation.
Réalisez le câblage des prises électriques au choix avec la technique de raccordement Push-in ou vissé. Le montage des prises de courant est lui aussi particulièrement flexible : encliquetez les prises de courant sur le rail DIN ou montez-les directement par vissage ou collage. En combinaison avec la plaque d'adaptation, vous pouvez également installer les prises de courant dans les interfaces de service.
Les prises de courant protégées par des fusibles servent à la protection secteur. En cas de défaut, ces fusibles ne se déclenchent que de manière sélective, de sorte que d'autres secteurs du réseau électrique restent en service. Le remplacement du fusible est alors simple et rapide. Les prises de courant avec interrupteur intégré coupent individuellement l'alimentation des appareils raccordés, sans actionner le fusible en amont ni débrancher le connecteur secteur.
Les coloris identifient les prises de courant ayant des fonctions particulières, par exemple une alimentation de sécurité par une source de courant séparée. Une LED indique si la prise de courant est en service et si une tension est présente.
Outre le montage habituel sur le rail DIN, les prises de courant offrent la possibilité d'être vissées directement sur un support adéquat. L'installation des produits s'effectue ainsi de manière flexible et adaptée à la situation.
Les points de connexion des prises électriques sont tous situés sur le côté inférieur. Ainsi, l'espace nécessaire est réduit et un câblage aisé est possible. Outre le raccordement Push-in permettant de gagner du temps, des variantes de prises sont également disponibles avec la technologie de raccordement vissé classique et maintes fois éprouvée.
