UL Recognized
Identifiant de lhomologation: E118976| Tension nominale UN | Intensité nominale IN | Section AWG | Section mm2 | |
|---|---|---|---|---|
| 24 V | 16 A | - 14 |
VS-PPC-F2-MSTB-MNNA-1R-SPSA5
-
Cadre
1608249

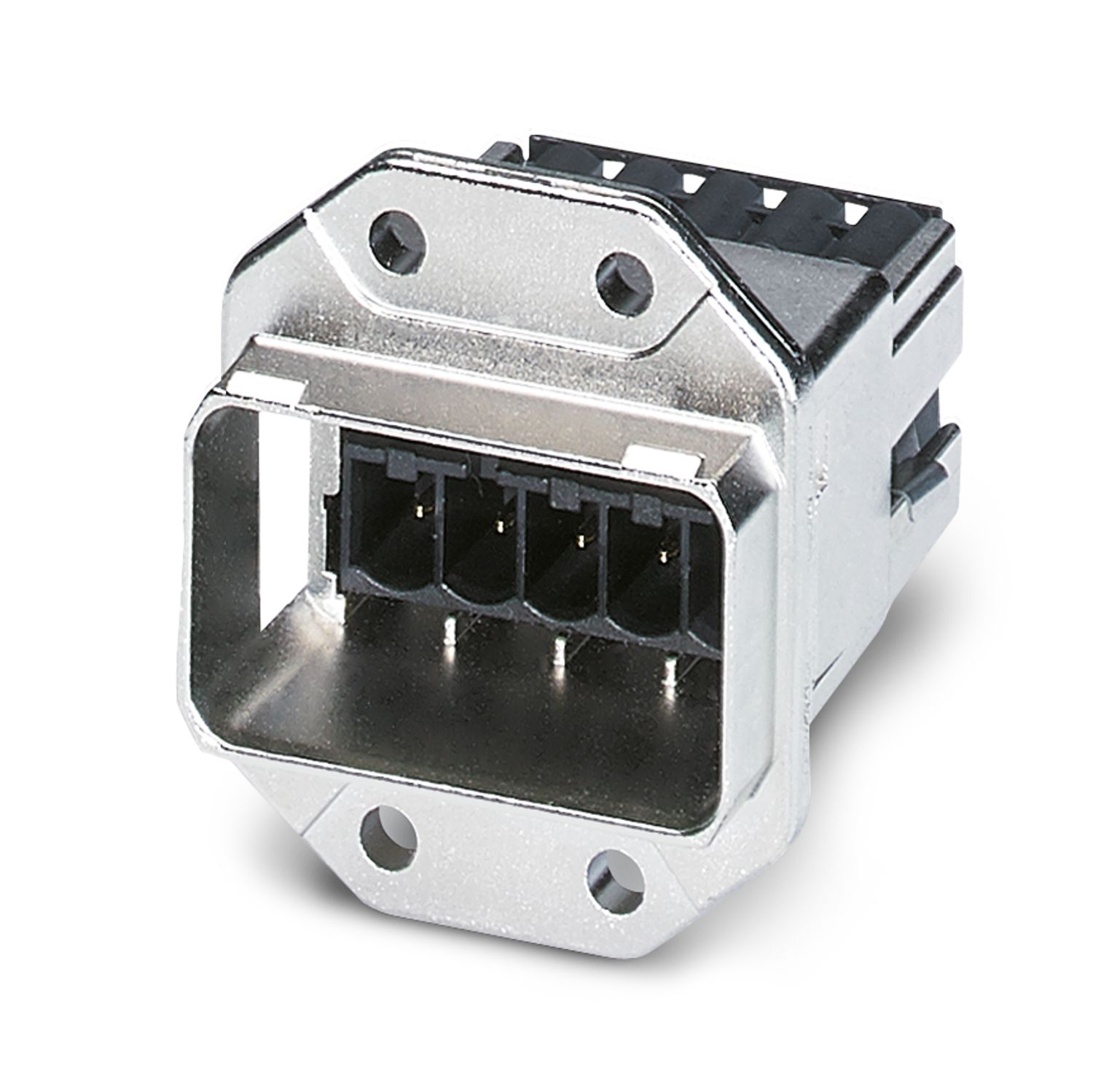

Cadre Push-Pull en métal, Variante 14, incl. élément de contact avec raccordement à ressort, détrompage 24 V fixe selon directive pour PROFINET, pour découpe de montage rectangulaire, avec joint, sans vis de fixation
Informations détaillées concernant le produit
| Type de produit | Cadre |
| Type | MSTB |
| Nombre de pôles | 5 |
| Version | Mâle |
| Propriétés d'isolation | |
| Degré de pollution | 2 |
| Tension de référence (III/3) | 24 V |
| Courant de référence | 16 A (à 20 °C) |
| Support de transmission | Cuivre |
| Technologie de raccordement | |
| Type de raccordement | Raccordement à ressort |
| Dessin coté |
|
| Largeur | 36,2 mm |
| Hauteur | 42 mm |
| Longueur | 41,9 mm |
| Coloris | argent |
| Matériau | Métallique |
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau du joint | NBR |
| Matériau du joint | NBR |
| Matériau du boîtier | Métal |
| Matériau de surface du boîtier | nickelé |
| Matériau de surface du contact | Au/Ni |
| Caractéristiques mécaniques | |
| Cycles d'enfichage | ≥ 100 |
| Conditions ambiantes | |
| Indice de protection | IP65/IP67 |
| Température ambiante (fonctionnement) | -40 °C ... 70 °C |
| Type de montage | Montage sur face avant |
